Van cổng ty nổi tín hiệu điện

  Van cổng ty nổi tín hiệu điện là dòng van cổng được thiết kế theo kiểu ty nổi và tích hợp công tắc giám sát trạng thái đóng/mở. Thiết bị không chỉ có nhiệm vụ đóng ngắt dòng lưu chất mà còn truyền tín hiệu về tủ báo cháy, BMS hoặc PLC để theo dõi và quản lý từ xa. Nhờ khả năng giám sát liên tục, van được sử dụng rộng rãi trong hệ thống PCCC, cấp thoát nước, HVAC và các công trình yêu cầu độ an toàn, độ tin cậy cao.

Tổng quan về van cổng ty nổi tín hiệu điện

  Van cổng ty nổi tín hiệu điện là dòng van cổng được thiết kế theo kiểu ty nổi (OS&Y) và tích hợp công tắc giám sát (Supervisory Switch). Ngoài chức năng đóng mở dòng lưu chất, van còn có khả năng truyền tín hiệu về tủ điều khiển hoặc trung tâm báo cháy để theo dõi trạng thái đóng hoặc mở của van theo thời gian thực.

  So với van cổng thông thường, van cổng ty nổi tín hiệu điện giúp người quản lý dễ dàng giám sát hệ thống từ xa, nhanh chóng phát hiện trường hợp van bị đóng, mở ngoài ý muốn hoặc không đúng vị trí. Nhờ đó, hệ thống luôn được duy trì ở trạng thái sẵn sàng hoạt động, đặc biệt trong các tình huống khẩn cấp.

  Hiện nay, van cổng ty nổi tín hiệu điện được sử dụng rộng rãi trong các hệ thống phòng cháy chữa cháy, cấp nước và hệ thống quản lý tòa nhà. Sản phẩm đặc biệt phù hợp với các công trình yêu cầu giám sát van theo tiêu chuẩn NFPA hoặc TCVN như trung tâm thương mại, nhà máy, khu công nghiệp, kho xưởng, bệnh viện, khách sạn và chung cư.

Thông số kỹ thuật tiêu chuẩn van cổng ty nổi tín hiệu điện

• Kích cỡ: DN50 – DN600
• Vật liệu thân: Gang cầu, gang xám
• Đĩa van: Gang bọc cao su EPDM
• Trục van: Thép không gỉ
• Sơn phủ: Epoxy màu đỏ
• Tín hiệu điện: Tín hiệu ngõ ra SPDT / DPDT
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: BS 4504, JIS 10K, DIN, ANSI Class 150
• Nhiệt độ làm việc: 0 độ C ~ 80 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường hoạt động: Nước sạch, PCCC, hệ thống HVAC…
• Xuất xứ: Malaysia, Hàn Quốc, Trung Quốc
• Giấy tờ: Co, Cq
• Tình trạng hàng: Sẵn giao

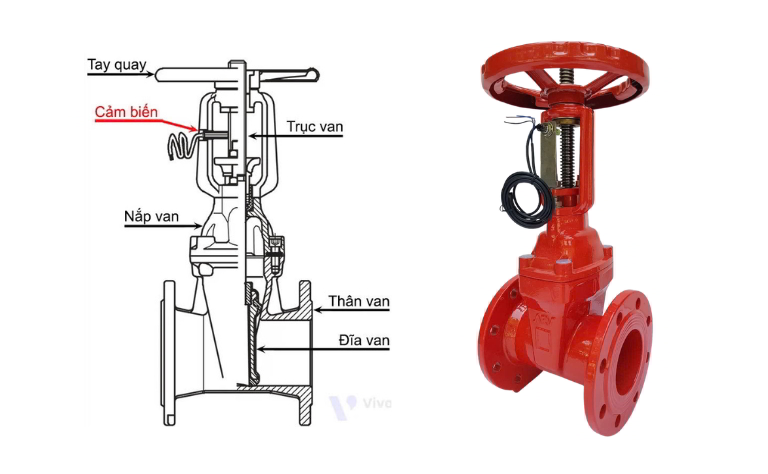

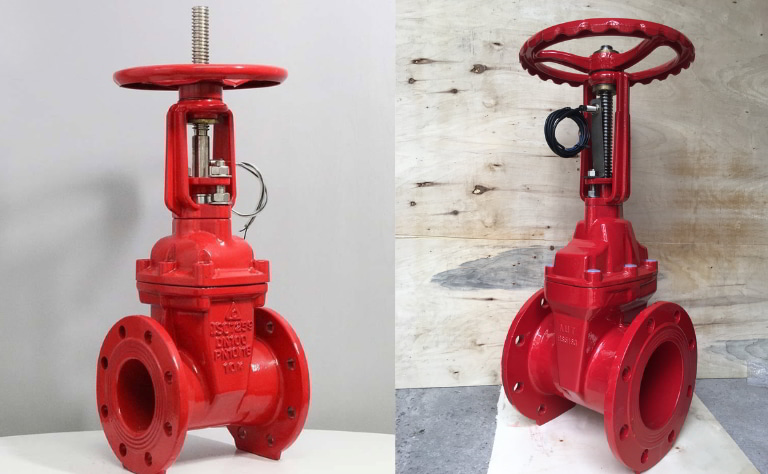

Cấu tạo chi tiết van cổng ty nổi tín hiệu điện

  Van cổng ty nổi tín hiệu điện được cấu tạo từ các bộ phận chính sau:

• Thân van: Được đúc bằng gang cầu hoặc gang dẻo, có độ bền cao và chịu áp lực lớn, bên ngoài được phủ sơn Epoxy tăng khả năng chống ăn mòn. Hai đầu van được thiết kế kết nối mặt bích, đảm bảo lắp đặt chắc chắn và kín khít với hệ thống đường ống.
• Ty van: Thường được chế tạo từ inox có độ cứng và khả năng chống ăn mòn tốt. Đây là dòng van ty nổi nên ty van có ren ngoài. Khi xoay tay quay, van mở tý van nâng lên trên, van đóng thì ty van hạ xuống. Nhờ đó, người vận hành có thể dễ dàng quan sát trạng thái đóng/mở của van bằng mắt thường.
• Đĩa van: Có dạng hình nêm, được đúc bằng gang và bọc cao su EPDM chất lượng cao. Thiết kế này giúp van đóng kín hoàn toàn, hạn chế rò rỉ và giảm ma sát với thân van trong quá trình vận hành, từ đó tăng độ bền cho thiết bị.
• Tay quay: Thường làm bằng gang hoặc thép phủ sơn Epoxy, có nhiệm vụ truyền lực quay đến ty van để thực hiện thao tác đóng hoặc mở van bằng tay.
• Bộ công tắc giám sát tín hiệu: Đây là bộ phận có chức năng giám sát trạng thái đóng/mở của van và truyền tín hiệu về hệ thống điều khiển. Bộ công tắc gồm vỏ bảo vệ IP65/IP67, công tắc vi hành trình và cần gạt tiếp xúc với ty van. Khi ty van di chuyển, công tắc sẽ thay đổi trạng thái NO/NC và gửi tín hiệu về tủ điều khiển PCCC, trung tâm báo cháy, BMS hoặc PLC để giám sát từ xa.

Nguyên lý hoạt động van cổng ty nổi tín hiệu điện

  Van cổng ty nổi tín hiệu điện hoạt động dựa trên sự kết hợp giữa cơ chế đóng/mở cơ học và bộ công tắc giám sát tín hiệu.

• Đóng/mở van: Khi xoay tay quay, ty van sẽ nâng lên hoặc hạ xuống để kéo cánh van mở hoặc đóng dòng chảy.
• Phát tín hiệu điện: Khi ty van thay đổi vị trí, bộ công tắc giám sát sẽ tự động chuyển trạng thái tiếp điểm NO/NC và gửi tín hiệu về tủ điều khiển PCCC, trung tâm báo cháy, BMS hoặc PLC, giúp theo dõi trạng thái đóng/mở của van theo thời gian thực. Nhờ đó, hệ thống có thể phát hiện ngay khi van bị đóng hoặc thay đổi trạng thái.

Các thương hiệu van cổng ty nổi tín hiệu điện phổ biến

  Hiện nay, van cổng ty nổi tín hiệu điện được nhiều thương hiệu uy tín sản xuất, đáp ứng tốt các yêu cầu về cấp nước, PCCC, HVAC và hệ thống công nghiệp. Dưới đây là những thương hiệu được sử dụng phổ biến tại Việt Nam.

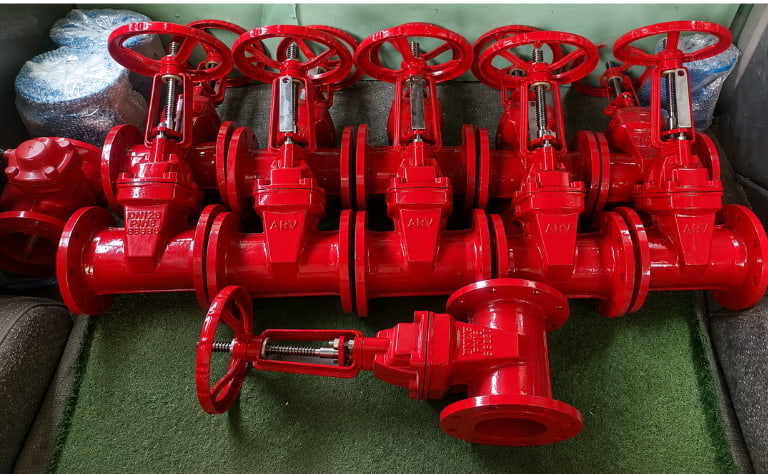

Van cổng ty nổi tín hiệu điện ARV

• ARV là thương hiệu van công nghiệp nổi tiếng của Malaysia. Các dòng sản phẩm của ARV được phủ sóng rộng rãi tại các công trình quy mô lớn nhờ sự cân bằng xuất sắc giữa chất lượng kỹ thuật và chi phí đầu tư.
• Van cổng ty nối tiến hiệu điện Arv được sản xuất theo tiêu chuẩn BS 5163, thân gang cầu phủ sơn Epoxy chống ăn mòn, đĩa van bọc cao su EPDM giúp đóng kín và chống rò rỉ hiệu quả. Bộ công tắc tín hiệu hoạt động ổn định, truyền tín hiệu chính xác về hệ thống giám sát. Sản phẩm có đầy đủ CO/CQ, đáp ứng yêu cầu của các công trình và dự án.
• Sản phẩm được sử dụng rộng rãi trong các hệ thống cấp nước và phòng cháy chữa cháy tại các tòa nhà cao tầng, trung tâm thương mại, khu công nghiệp, khu chế xuất…

Van cổng ty nổi tín hiệu điện AUT

• AUT cũng là thương hiệu van công nghiệp đến từ Malaysia, được nhiều chủ đầu tư và nhà thầu lựa chọn nhờ chất lượng ổn định, độ bền cao và giá thành hợp lý.
• Van được chế tạo từ gang cầu GGG50 có khả năng chịu áp lực tốt, ty van inox chống gỉ giúp tăng tuổi thọ và vận hành bền bỉ trong nhiều điều kiện làm việc. Đĩa van bọc cao su EPDM cho khả năng làm kín hiệu quả, đóng mở nhẹ và hạn chế rò rỉ. Bộ công tắc tín hiệu hoạt động ổn định, hỗ trợ giám sát trạng thái đóng/mở của van từ xa.
• Nhờ những ưu điểm này, van cổng ty nổi tín hiệu điện AUT được sử dụng rộng rãi trong hệ thống PCCC, HVAC, cấp thoát nước và các công trình công nghiệp.

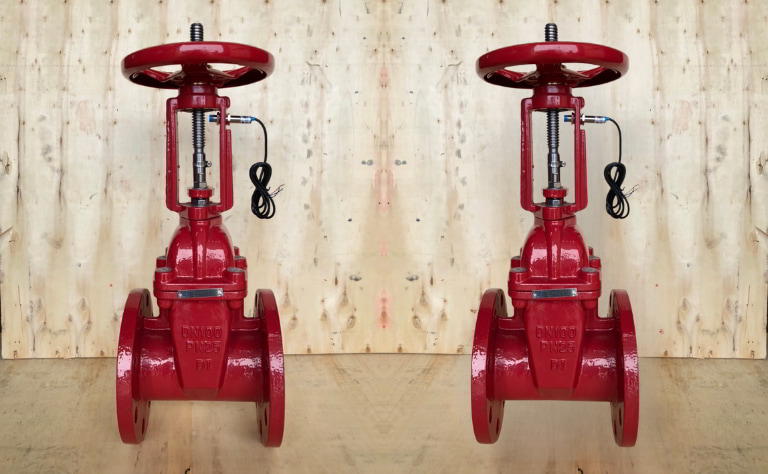

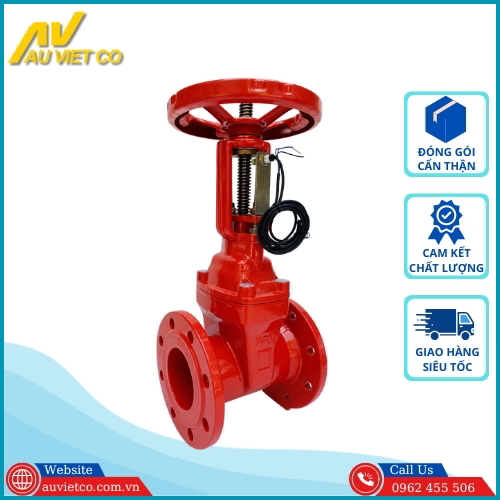

Van cổng ty nổi tín hiệu điện Arita

• Arita là thương hiệu van công nghiệp thuộc Tập đoàn Unimech (Malaysia), được nhiều nhà thầu lựa chọn nhờ chất lượng ổn định, độ bền cao và khả năng vận hành êm ái.
• Van cổng ty nổi tín hiệu điện Artia được sản xuất theo các tiêu chuẩn quốc tế như BS, JIS, ANSI và DIN, đảm bảo độ chính xác và khả năng tương thích với nhiều hệ thống đường ống.
• Thân van được phủ sơn Epoxy dày, chống ăn mòn và chống trầy xước hiệu quả. Van có khả năng làm việc ổn định ở áp suất PN16, vận hành nhẹ nhờ cơ cấu ty van được gia công chính xác, đồng thời có tuổi thọ cao và ít phải bảo trì.
• Sản phẩm phù hợp cho các hệ thống PCCC, cấp nước, HVAC và công trình công nghiệp yêu cầu độ bền và độ tin cậy cao.

Van cổng ty nổi tín hiệu điện ShinYi

• ShinYi là thương hiệu van công nghiệp liên doanh Việt Nam – Đài Loan, được sử dụng phổ biến trong các dự án cấp nước, hạ tầng đô thị và hệ thống PCCC. Với nhà máy sản xuất tại Việt Nam, ShinYi có lợi thế về nguồn hàng ổn định, thời gian giao nhanh và giá thành cạnh tranh.
• Van được sản xuất trên dây chuyền công nghệ Đài Loan, đáp ứng các tiêu chuẩn chất lượng quốc tế, mang lại độ bền và khả năng vận hành ổn định. Sản phẩm có đầy đủ kích thước từ DN50 đến DN600, phù hợp với nhiều hệ thống đường ống khác nhau.
• Ngoài ra, thiết kế tiêu chuẩn giúp việc bảo trì, kiểm tra bộ công tắc tín hiệu và thay thế phụ kiện diễn ra nhanh chóng, tiết kiệm thời gian và chi phí vận hành.

Van cổng ty nổi tín hiệu điện Wonil

• Wonil là thương hiệu van công nghiệp cao cấp đến từ Hàn Quốc, được nhiều chủ đầu tư lựa chọn cho các công trình yêu cầu tiêu chuẩn kỹ thuật cao.
• Van nổi bật với chất lượng gia công chính xác, ty van inox SUS304 hoặc SUS316 chống ăn mòn tốt, vận hành ổn định và có tuổi thọ cao. Bộ công tắc tín hiệu có độ nhạy cao, truyền tín hiệu chính xác về hệ thống giám sát, giúp đảm bảo an toàn trong quá trình vận hành.
• Van cổng ty nổi tín hiệu điện Wonil được ứng dụng phổ biến trong hệ thống PCCC, nhà máy, trung tâm dữ liệu, nhà máy hóa chất và các tòa nhà cao cấp.

Ưu và nhược điểm van cổng ty nổi tín hiệu điện

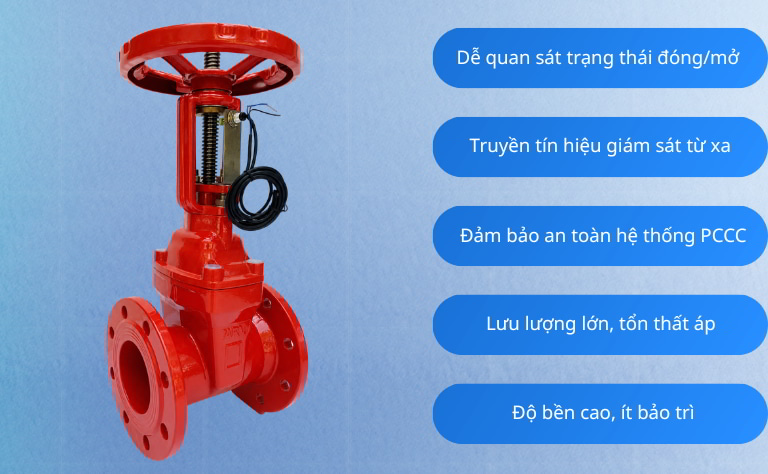

Ưu điểm

• Van cổng ty nổi có thiết kế ty nổi, giúp dễ dàng quan sát trạng thái đóng/mở của van bằng mắt thường.
• Công tắc giám sát truyền tín hiệu, giúp giám sát trạng thái van từ xa qua tủ báo cháy, BMS hoặc PLC.
• Hạn chế van bị đóng ngoài ý muốn, đảm bảo nguồn cấp nước cho hệ thống PCCC.
• Độ kín cao, hạn chế rò rỉ lưu chất và tăng độ ổn định của hệ thống.
• Lưu lượng lớn, ít tổn thất áp suất nhờ không cản trở dòng chảy.
• Độ bền cao, chống ăn mòn và ít bảo trì.
• Dễ tích hợp với hệ thống giám sát và điều khiển tự động.

Nhược điểm

• Giá thành cao hơn van cổng thông thường.
• Cần không gian lắp đặt lớn do thiết kế ty nổi.
• Yêu cầu đấu nối tín hiệu đúng kỹ thuật.
• Không phù hợp với không gian có chiều cao hạn chế.
• Không thích hợp dùng cho mục đích điều tiết/tiết lưu lưu lượng.

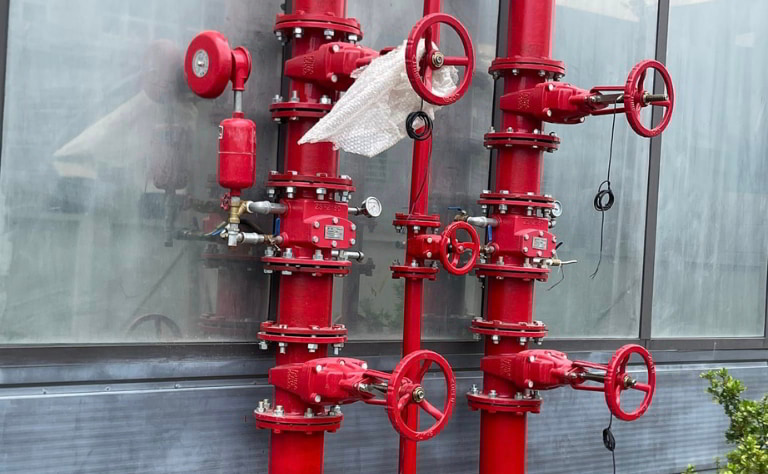

Ứng dụng thực tế van cổng ty nổi tín hiệu điện

  Van cổng ty nổi tín hiệu điện được sử dụng trong các hệ thống cần giám sát trạng thái đóng/mở của van từ xa, giúp quản lý tập trung, nâng cao độ an toàn và giảm công tác kiểm tra thủ công. Tiêu biểu như:

• Hệ thống PCCC: Lắp trên đường ống cấp nước chữa cháy, Sprinkler và Drencher để truyền tín hiệu về tủ trung tâm, đảm bảo van luôn ở đúng trạng thái vận hành.
• Hệ thống cấp thoát nước: Sử dụng tại trạm bơm và đường ống truyền tải để kiểm soát dòng chảy và giám sát trạng thái van từ phòng điều khiển.
• Hệ thống HVAC/Chiller: Lắp trên đường ống nước lạnh, nước giải nhiệt để quản lý và vận hành hệ thống tự động hiệu quả.
• Nhà máy và khu công nghiệp: Ứng dụng trong hệ thống cấp nước, làm mát và PCCC, giúp nâng cao độ an toàn và giảm kiểm tra thủ công.
• Nhà máy xử lý nước: Giám sát trạng thái van trên các tuyến ống cấp nước sạch và xử lý nước thải.
• Tòa nhà, chung cư: Kết nối với hệ thống BMS để giám sát tập trung hệ thống cấp nước và PCCC.
• Kho bãi và công trình hạ tầng: Sử dụng tại trung tâm logistics, sân bay, bệnh viện, trung tâm thương mại và khu công nghiệp để quản lý vận hành hiệu quả.

Hướng dẫn lắp đặt và đấu nối van cổng ty nổi tín hiệu điện

Để van cổng ty nổi tín hiệu điện hoạt động ổn định và truyền tín hiệu chính xác về tủ điều khiển, quá trình lắp đặt nên thực hiện theo các bước dưới đây.

Giai đoạn 1: Quy trình lắp đặt cơ khí

Bước 1. Kiểm tra trước khi lắp đặt

• Vệ sinh sạch đường ống, loại bỏ rác, cặn bẩn và xỉ hàn.
• Làm sạch bề mặt mặt bích của van và đường ống.
• Mở van khoảng 10–15% để đĩa van không chạm vào mặt bích trong quá trình lắp đặt.

Bước 2. Căn chỉnh van và gioăng làm kín

• Đặt gioăng làm kín vào giữa hai mặt bích.
• Căn chỉnh van sao cho các lỗ bu-lông trên van và đường ống thẳng hàng, tránh lệch tâm gây rò rỉ hoặc làm nứt thân van.

Bước 3. Siết bu-lông mặt bích

• Lắp toàn bộ bu-lông và siết nhẹ trước.
• Dùng cờ lê lực siết theo thứ tự đối xứng (hình chữ X), thực hiện nhiều lượt để lực phân bố đều giúp mặt bích kín và hạn chế rò rỉ.

Bước 4. Kiểm tra vận hành cơ học

• Mở và đóng van hết hành trình để kiểm tra hoạt động.
• Đảm bảo ty van di chuyển trơn tru, không bị kẹt.
• Kiểm tra khoảng không phía trên để ty nổi có đủ không gian nâng lên khi van mở hoàn toàn.

Giai đoạn 2: Đấu nối điện công tắc tín hiệu

  Van cổng ty nổi tín hiệu điện được trang bị công tắc giám sát để truyền tín hiệu trạng thái đóng/mở của van về tủ điều khiển hoặc tủ báo cháy.

Bước 1. Xác định các chân đấu nối

  Công tắc tín hiệu thường có 3 chân cơ bản:

• COM (Common): Chân chung.
• NO (Normally Open): Tiếp điểm thường mở.
• NC (Normally Closed): Tiếp điểm thường đóng.

  Trong hệ thống PCCC, chân COM và NC là hai chân được sử dụng phổ biến để giám sát trạng thái van.

Bước 2. Đấu nối với tủ điều khiển

• Đấu dây từ chân COM đến ngõ vào của module giám sát hoặc tủ báo cháy.
• Đấu chân NC về tủ thông qua điện trở cuối tuyến (EOLR) theo đúng yêu cầu của nhà sản xuất.
• Kiểm tra lại sơ đồ đấu dây trước khi cấp nguồn để tránh đấu sai cực hoặc nhầm chân tín hiệu.

Bước 3. Kiểm tra hoạt động của công tắc

  Sau khi đấu nối hoàn tất:

• Mở hoàn toàn van, tủ điều khiển phải hiển thị trạng thái bình thường (Normal).
• Xoay tay quay đóng van khoảng 2–3 vòng, công tắc sẽ thay đổi trạng thái và truyền tín hiệu về tủ.
• Kiểm tra tủ báo cháy hoặc hệ thống giám sát có nhận được tín hiệu cảnh báo (Supervisory) hay không.

Giai đoạn 3: Kiểm tra và chạy thử

  Sau khi hoàn tất lắp đặt và đấu nối, cần kiểm tra cả phần cơ khí và tín hiệu điện.

• Kiểm tra cơ khí: Đóng/mở van nhiều lần, đảm bảo vận hành nhẹ nhàng và không bị kẹt.
• Kiểm tra trạng thái bình thường: Mở hoàn toàn van, tủ điều khiển phải hiển thị OPEN hoặc NORMAL.
• Kiểm tra tín hiệu giám sát: Đóng van khoảng 1–2 vòng tay quay, công tắc phải đổi trạng thái và tủ trung tâm hiển thị tín hiệu Supervisory, Alarm hoặc Fault (tùy cấu hình hệ thống).

Lưu ý khi thi công:

• Đấu nối đúng sơ đồ kỹ thuật của nhà sản xuất.
• Đóng kín nắp hộp công tắc sau khi hoàn tất để chống nước và bụi xâm nhập.
• Nếu tín hiệu không chính xác, kiểm tra lại tiếp điểm và sơ đồ đấu nối.
• Lưu lại sơ đồ đấu dây để thuận tiện cho việc bảo trì và sửa chữa sau này.

Địa chỉ mua van cổng ty nổi tín hiệu điện chính hãng

  Nếu bạn đang tìm đơn vị cung cấp van cổng ty nổi tín hiệu điện chính hãng, Van Công Nghiệp Âu Việt là một trong những địa chỉ uy tín được nhiều nhà thầu, đơn vị thi công cơ điện và hệ thống PCCC lựa chọn.

Lý do nên chọn Van Công Nghiệp Âu Việt?

• Cung cấp các loại van cổng chính hãng từ các thương hiệu như ARV, AUT, ShinYi, Arita, Wonil...
• Đa dạng kích thước từ DN50 đến DN600, đáp ứng nhiều nhu cầu công trình.
• Hàng có sẵn số lượng lớn, giao hàng nhanh trên toàn quốc.
• Cung cấp đầy đủ chứng từ CO, CQ và tài liệu kỹ thuật.
• Đội ngũ kỹ thuật tư vấn lựa chọn và hỗ trợ lắp đặt phù hợp với từng hệ thống.
• Chính sách bảo hành rõ ràng, hỗ trợ sau bán hàng nhanh chóng.
• Báo giá cạnh tranh cho dự án, nhà thầu và đại lý.

  Liên hệ ngay Van Công Nghiệp Âu Việt qua HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gamil.com để được tư vấn lựa chọn đúng chủng loại van, nhận báo giá ưu đãi và hỗ trợ kỹ thuật trong suốt quá trình lắp đặt, vận hành.
