Chúng ta có thể thấy trong rất nhiều lĩnh vực chỉ một sản phẩm thông thường cũng có thể dùng và còn là sản phẩm quan trọng tạo nên tiền đề cho chính lĩnh vực đó. Nhân đây chúng tôi cũng nói đến sản phẩm khớp nối mềm dùng trong nhiều lĩnh vực khác nhau, khớp nối mềm tưởng chừng như không quan trọng nhưng lại là thiết bị hết sức hữu dụng và cần thiết trong việc liên kết các chi tiết lại với nhau đảm bảo sự ổn định trong quá trình vận hành của các hệ thống.

Khớp nối mềm là gì?

  Khớp nối mềm tiếng anh là expansion join, là 1 sản phẩm dùng để nối ghép giữa 2 đường ống với nhau nhằm đảm bảo cho hệ thống đường ống hoạt động ổn định. Khớp nối mềm có thể co giãn để đảm bảo cho đường ống không bị vỡ hoặc hư hỏng.

  Như chúng ta đã biết, hiện nay trong các ngành công nghiệp sản xuất, khu dân cư, các công trình… đều có các hệ thống cấp nước sạch, hệ thống thoát nước thải, hệ thống khí nén tất cả đều được dẫn đi bằng các hệ thống đường ống. Trong quá trình làm việc sẽ phải chịu sự thay đổi về nhiệt độ, áp suất. Sự thay đổi đó sẽ tạo ra sự giãn nở đường ống, sự rung lắc, chấn động sẽ làm cho hệ thống đường ống mau chóng bị hư hỏng. Để khắc phục những hiện tượng trên chúng ta có sản phẩm khớp nối mềm, vì vậy mà khớp nối mềm chính là sản phẩm để bảo vệ hệ thống đường ống của chúng ta.

  Khớp nối mềm là loại khớp nối có thể biến dạng cũng như đàn hồi rất tốt làm giảm các lực tác dụng và va đập. Khớp nối cao su tuy chỉ là một loại vật liệu nhỏ, nhưng nếu thiếu đi vật liệu này các thiết bị hệ thống có thiết kế đường ống khó lòng có thể hoạt động một cách trơn tru, đem lại hiệu quả cao và tối giản các chi phí được.

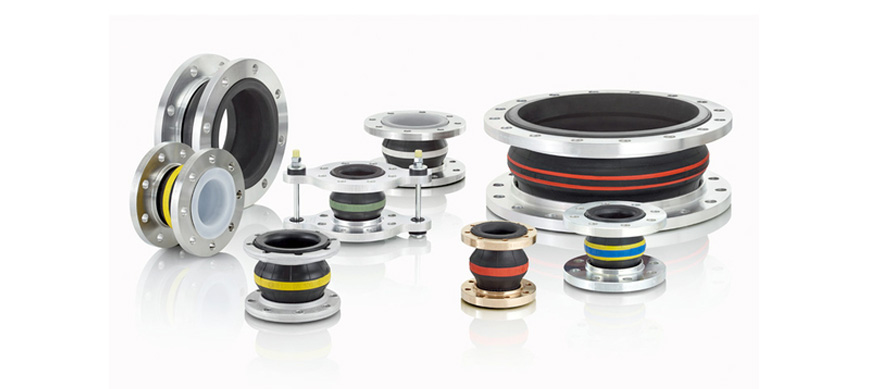

Khớp nối mềm

Đăc điểm của khớp nối mềm?

Khớp nối mềm thường được cấu tạo từ cao su, inox, thép, gang

  •   Trong các hệ thống đường ống rất cần đến sự hỗ trợ của các khớp nối mềm, nó sẽ giúp các chuyển động trở nên uyển chuyển hơn. Nhờ vào khả năng đàn hồi tốt nên giúp giảm các lực tác dụng và sự va đập để bảo vệ các chi tiết và đường ống một cách hiệu quả
  •   Phần cao su với thiết kế hai nửa dễ dàng lắp đặt và thay thế
  •   Bulong được định vị hướng trục, giúp cân bằng tốt hơn
  •   Cao su, inox hay thép dãn nở được thiết kế đặc biệt có khả năng đàn hồi cao
  •   Chiều dài khớp nối có thể chỉnh được

Phân loại khớp nối mềm theo 2 cách như sau

 Phân loại theo kiểu lắp đặt

  •   Khớp nối có 2 mặt bích
  •   Khớp nối ren
  •   Khớp nối có EE, BE

 Phân loại theo vật liệu

  •  Khớp nối mềm inox: Khớp nối mềm inox là loại khớp nối mềm dạng ống lưới inox 304. Chúng có khả năng đàn hồi và biến dạng tốt. Khớp nối mềm inox có tác dụng chống rung, chống va đập. Triệt tiêu lực tác dụng nhằm bảo vệ các thiết bị máy móc và thiết bị kết nối. Với khả năng chịu nhiệt tốt, lên tới 400 độ C. Khớp nối mềm được dùng trong các môi trường chuyền dẫn có nhiệt độ cao như: Lò hơi áp suất, ống khớp cổ bô, máy nổ, các vị trí sinh nhiệt lớn và có khả năng chống mài mòn, chống oxi hóa tốt.  Do đó chúng được dùng trong các môi trường chuyền dẫn chất lỏng có tính ăn mòn như: Axit, hóa chất, bazơ, nước thải và công nghệ thực phẩm vi sinh.
  •  Khớp nối mềm cao su: Khớp nối mềm cao su là khớp nối mềm được làm bằng cao su được lắp đặt ở giữa các đường ống, hoặc trên những đường ống cứng cố định quá dài. Hai đầu dùng nối với hệ thống là inox, thép để đảm bảo sự vững chắc khi kết nối. Khớp nối cao su với ưu điểm chính là có thể co giãn, đàn hồi theo các chuyển động. Khớp nối mềm cao su đang được sử dụng rộng rãi đối với các ngành thực phẩm sạch, sản phẩm chịu được những dung môi ăn mòn, không bị rỉ sét khi dẫn lưu chất đem lại lợi ích cao cho sản phẩm làm ra.
  •  Khớp nối mềm gang: Dạng khớp nối này được sản xuất từ vật liệu chính là gang. Gang là vật liệu truyền thống và được dùng sản xuất rất nhiều vật liệu khác nhau. Chúng có khá nhiều ưu điểm và không thua kém gì các vật liệu khác.

Một số loại khớp nối mềm thông dụng nhất hiện nay

Khớp nối mềm cao su chống rung

  Khớp nối cao su có độ mềm dẻo, đàn hồi 2 đầu có thể được sử dụng bích hoặc ren để kết nối với đường ống, thiết bị. Mục đích sử dụng để giảm chấn động, giảm tiếng ồn bảo vệ đường ống và thiết bị.

  Khớp nối cao su được cấu tạo từ 2 phần là lớp cao su và 2 đầu kết nối. Phần lớp cao su thường được làm từ EPDM bề mặt được bọc thêm lớp Nylon ở giữa. Phần kết nối thường là ren hoặc mặt bích hay inox.

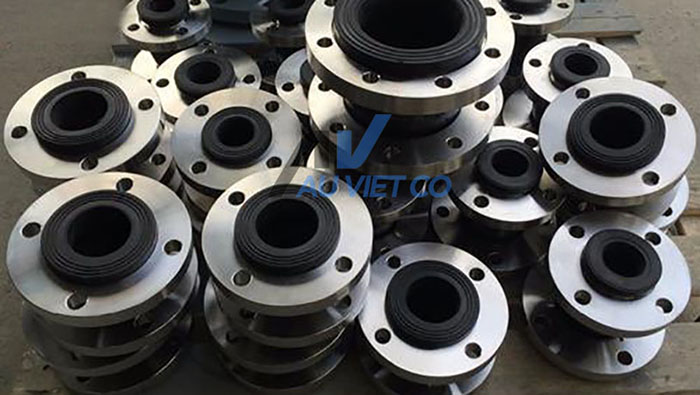

Khớp nối mềm cao su

Thông số kỹ thuật khớp nối mềm cao su

  • Chế tạo từ cao su tổng hợp, NBR, EPDM, chịu được nhiệt độ tối đa 80°C, 120°C
  • Gắn ren hoặc bích 2 đầu bằng thép, thép mạ kẽm, inox
  • Mặt bích tiêu chuẩn BS, JIS
  • Áp suất hoạt động: PN10, PN16, PN25
  • Lưu chất sử dụng: Nước, nước thải, nước biển, khí, axit loãng.
  • Môi trường: Nước, nước thải, nước biển, khí, Axit loãng

Hướng dẫn lắp đặt khớp nối mềm cao su

  Lựa chọn đúng thông số kỹ thuật phù hợp với hệ thống đưa ra để lựa chọn khớp nối cao su chuẩn nhất. Các thông số cần lưu ý như là môi trường sử dụng, nhiệt độ, áp suất…

  Chức năng hoạt động của khớp nối mềm cao su cho phép biến dạng như kéo dài ra hay nén lại hay chuyển động lệch tâm vì vậy mà không gian xung quanh khớp nối cao su không được có các thiết bị hay vật thể nhọn cạnh sắc tránh gây hư hỏng

  Cần xác định tâm chính xác trước khi lắp đặt khớp nối với các thiết bị, khi cắt hay hàn các đường ống gần đó sau khi lắp đặt khớp nối mềm cần phải cẩn thận tránh tiếp xúc với tia lửa điện, nhiệt độ cao, một số cách khắc phục là sử dụng che chắn hoặc tháo rời khớp nối.

  Lưu ý khi lắp đặt khớp nối cao su ở ngoài trời nên bao bọc che chắn cẩn thận với một số loại đặc biệt tăng tuổi thọ, độ bền.

Khớp nối mềm chống rung inox

   Khớp nối mềm chống rung inox là loại khớp nối mềm dạng ống lưới inox 304.  Hai đầu kết nối mặt bích hoặc rắc co ren. Chúng có khả năng đàn hồi và biến dạng tốt. Khớp nối mềm inox có tác dụng chống rung, chống va đập. Triệt tiêu lực tác dụng nhằm bảo vệ các thiết bị máy móc và thiết bị kết nối. Khớp nối mềm inox có thể chịu được nhiệt độ lên tới 400 độ C mà vẫn đảm bảo chất lượng và thông số kỹ thuật. Dây nối mềm inox còn giúp hạn chế bị co giản nhiệt. Tránh tác động gây đứt gãy, sai lệch do nhiệt tác động.

Cấu tạo khớp nối mềm inox gồm 2 phần chính:

  Phần thân: Phần thân là lõi ruột gà inox 304 được bọc bằng các sợi ống lưới inox phía bên ngoài. Chiều dài dây nối mềm inox phụ thuộc từng đơn đặt hàng cụ thể

  Phần kết nối: Phần kết nối thường sử dụng mặt bích và rắc co ren được hàn với phần thân khớp nối. Có thể lựa chọn phần kết nối theo tiêu chuẩn yêu cầu để có thể lắp đặt được vào hệ thống.

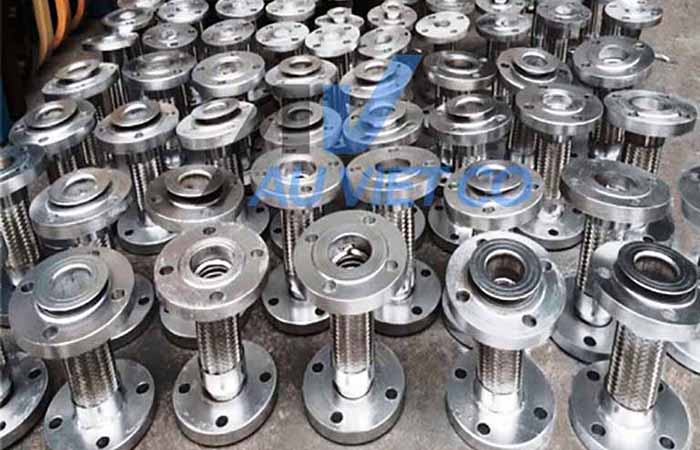

Khớp nối mềm chống rung inox

Cách lựa chọn khớp nối chống rung inox phù hợp

  •   Một trong những yếu tố quan trọng khi chọn khớp nối inox là mục đích sử dụng. Hiện khớp nối chống rung inox có nhiều chức năng khác nhau. Bạn sẽ sử dụng chúng với mục đích gì? Đây là điều quan trọng cần xác định để chọn được sản phẩm phù hợp và đáp ứng tốt công việc.
  •   Khi lựa chọn khớp nối chống rung inox cũng cần lưu ý đến điều kiện môi trường xung quanh. Vì đây cũng là yếu tố ảnh hưởng đến sự hoạt động, giãn nở của các thiết bị cũng như khớp nối.
  •   Vật liệu sản xuất khớp nối chống rung inox cần phải có độ bền cao. Chúng phải hoạt động được ở nhiệt độ môi trường tương đối cao, có khả năng chịu được ăn mòn hóa học.
  •   Bên cạnh đó, mọi người cũng nên quan tâm đến các yếu tố khác khi chọn khớp nối mềm inox như:
  •   Việc lắp đặt khớp nối có dễ hay không
  •   Việc bảo trì khớp nối chống rung inox như thế nào
  •   Chi phí đầu tư cho khớp nối có phù hợp ngân sách hay không

Lưu ý những điều trên nhất định sẽ giúp mọi người chọn được khớp nối chống rung inox tốt và phù hợp. Đừng quên chọn mua sản phẩm tại những địa chỉ cung cấp uy tín để đảm bảo chất lượng sản phẩm.

Khớp nối mềm BB – BE – EE bằng gang – thép

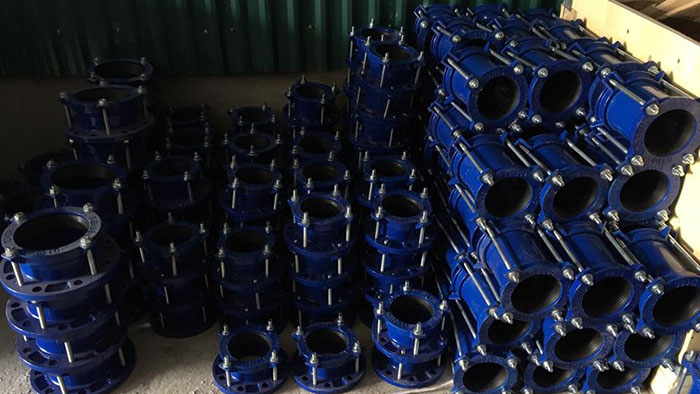

Khớp nối mềm gang

Thông số kỹ thuật

  • Chất liệu: Gang dẻo GG50
  • Gioăng: Cao su EPDM
  • Kích thước: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN400, DN500,
  •  DN600, DN800, DN1000….
  • Sơn phủ: Sơn Epoxy RAL5017
  • Áp lực làm việc: 10bar, 16bar
  • Đối với khớp nối BE: Một đầu kết nối cao su dạng côn, một đầu nối mặt bích tiêu chuẩn: JIS 10K, BS PN16, DIN PN16
  • Đối với khớp nối EE: 2 đầu kết nối cao su dạng côn.
  • Xuất xứ: Trung Quốc, Việt Nam

Chức năng của khớp nối mềm?

  •   Giảm thiểu được những sự cố hỏng hóc không đáng có: vỡ ống, rò rỉ ống, rung lắc gây bể và gãy đường ống…
  •   Bảo vệ hệ thống khỏi sự thay đổi nhiệt độ và áp suất
  •   Giảm tiếng ồn khi các chi tiết trong máy hoạt động
  •   Tăng độ co giãn, đàn hồi cho thiết bị bơm và đường ống dẫn
  •   Khớp nối mềm giúp hệ thống hoạt động ổn định, tuổi thọ máy cao, vì thế có thể sử dụng trong thời gian dài mà không lo hỏng hóc.

Ưu điểm của khớp nối mềm

  •   Trọng lượng nhẹ, giảm thiểu được sự ăn mòn và hoạt động tốt trong nhiều môi trường khắc nghiệt
  •   Khớp nối mềm có cấu tạo đơn giản, dễ lắp đặt, bảo trì bảo dưỡng cũng dễ dàng nên thuận tiện trong sử dụng.
  •   Quán tính thấp, đàn hồi tốt.
  •   Cách điện tốt.
  •   Có thể chịu được lực truyền mô-men xoắn lớn.
  •   Có thể hoạt động ở nhiệt độ: -30°C ~ 80°C

Ứng dụng của khớp nối mềm

  •   Trong các hệ thống đường ống công nghiệp khớp nối mềm rất được tin dùng và sử dụng nhiều.
  •   Chúng cũng được sử dụng nhiều trong công nghiệp sản xuất, xử lý hóa chất và các hệ thống xử lý nước thải.
  •   Sử dụng trong đường ống công nghiệp, tiết kiệm thời gian lắp đặt, bảo trì
  •   Lắp đặt trong đường ống bơm áp lực cao
  •   Trong hệ thống lò hơi áp suất cao
  •   Trong ngành hàng hải loại khớp nối cao su rất được ưa chuộng và mang lại lợi ích lớn.
  •   Trong hệ thống HVAC, PCCC, điều hòa không khí cũng dùng khớp nối mềm.

Ứng dụng khớp nối mềm

Khớp nối mềm - sự lựa chọn hoàn hảo cho các công trình

  Khớp nối mềm có rất nhiều sản phẩm đến từ các thương hiệu và nhà sản xuất khác nhau để mọi người lựa chọn. Sử dụng khớp nối mềm giúp toàn bộ hệ thống ống có sự hoạt động linh hoạt, vận hành hiệu quả và đảm bảo an toàn. Đồng thời, lựa chọn sản phẩm tốt chất lượng sẽ tránh được các sự cố xảy ra như bể đường ống làm ảnh hưởng đến chất lượng của công việc và gây ra nguy hiểm. Thiết kế đơn giản, nhỏ gọn nên việc vận chuyển, lắp đặt thuận tiện và dễ dàng hơn. Đồng thời chi phí đầu tư sản phẩm hợp lý, độ bền cao nên giúp tiết kiệm chi phí.

  Khớp nối mềm cao su hay inox là một trong những sản phẩm chất lượng cao, chúng được sản xuất bằng công nghệ mới, hiện đại và tiên tiến và được tin dùng trên toàn thế giới.

  Mua khớp nối mềm tại Hà Nội hay TP HCM liên hệ ngay Van công nghiệp Âu Việt để được miễn phí ship nội thành.
