Van cầu là loại van được ứng dụng nhiều trong các hệ thống hơi có nhiệt độ cực cao hoặc cực thấp. Chúng được ưa chuộng sử dụng với nguyên lý hoạt động đơn giản và hiệu quả. Để tìm hiểu van cầu là gì? Hay van cầu hơi là gì? Chúng ta hãy cùng Auvietco.com.vn tìm hiểu các thông tin cụ thể dưới đây nhé.

1. Van cầu là gì?

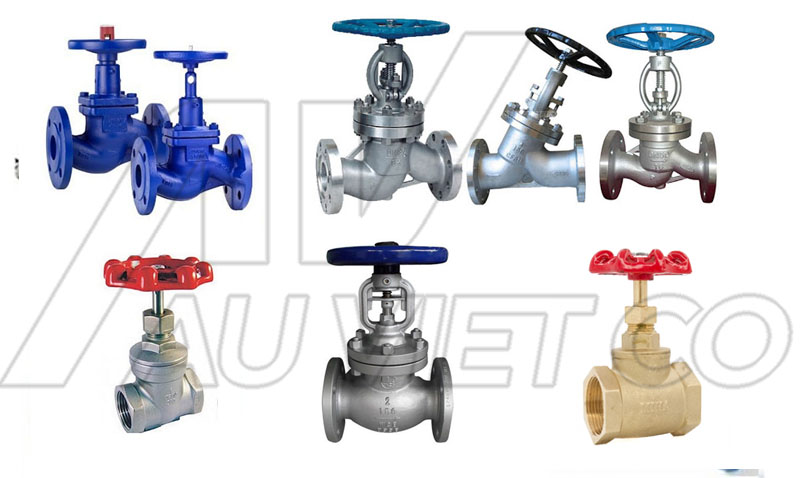

Van cầu các loại

  Van cầu (Globe Valve) là một trong những loại van công nghiệp được sử dụng ở hầu hết các lĩnh vực công nghiệp, ứng dụng rộng rãi liên quan đến các lĩnh vực hơi, khí nén, chất lỏng. Van cầu hơi có chức năng đóng mở hoặc điều tiết dòng chảy bên trong hệ thống ống dẫn. Chúng có hình dạng giống với hình cầu nên được gọi là van cầu hay van cầu yên ngựa, van cầu chữ ngã, van chặn, van chữ ngã (chữ S). Bên trong thân van có 1 vách ngăn chia làm 2 nửa riêng biệt, nửa dưới là nơi dòng lưu chất đi vào, nửa trên là nơi dòng lưu chất đi qua. Phần vách ngăn có 1 lỗ để giúp lưu chất chảy qua, phía trên vách ngăn có 1 đĩa đệm để đóng mở van. Van cầu là dạng van tuyến tính bởi chúng có thể điều chỉnh góc đóng mở để giúp lưu lượng đi qua van cũng được điều chỉnh.

  Van cầu được ứng dụng trong các hệ thống cần có sự can thiệp để điều tiết lưu lượng của lưu chất, điển hình như : các hệ thống làm mát, hệ thống chiller, hệ thống nhiên liệu xăng dầu, hệ thống dầu bôi trơn, thủy lực, hệ thống cung cấp hóa chất, hệ thống hơi, khí nén.v.v.

1.1. Cấu tạo và nguyên lý hoạt động của van cầu?

  Nguyên lý hoạt động của van cầu.

  Dù là van cầu lắp bích hay van cầu nối ren, chúng đều được sử dụng để điều tiết đóng mở tuyến tính từ 0 đến 100%, hoặc đóng mở hoàn toàn.

  Van cầu thường có sự giảm áp suất cao hơn 2 loại van cửa và van bi. Khi có dòng chảy môi chất đi qua van chúng sẽ tự chuyển hướng so với lúc khi mới vào cửa van, áp suất dòng chảy giảm và thúc đẩy môi chất đi qua van, chính vì vậy, van cầu còn được gọi là van điều tiết.

  Cấu tạo

   Van cầu có rất nhiều loại như van cầu gang, van cầu inox, hay van cầu lắp bích, van cầu nối ren..v.v. dù làm bằng chất liệu và kiểu lắp nào nào thì phần cấu tạo của chúng cũng bao gồm các bộ phận chính như sau:

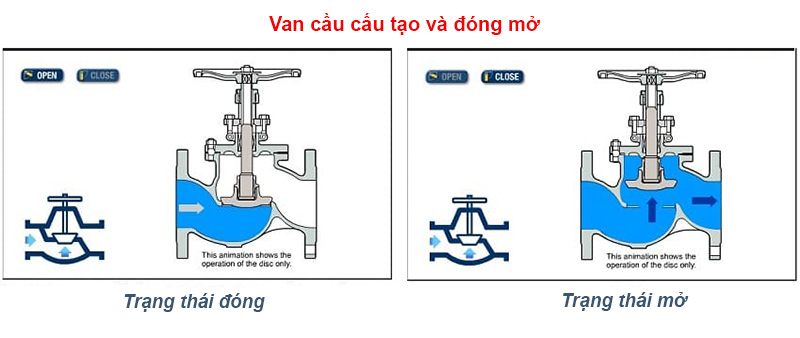

Cấu tạo và nguyên lý hoạt động van cầu

  • Thân van:

  Đây là bộ phận chịu áp lực chính của van cầu, nó là nơi mà lưu chất đi qua, tùy vào loại lưu chất sử dụng trong đường ống và điều kiện làm việc mà chúng được sản xuất bằng các loại vật liệu khác nhau như Inox, thép, gang hoặc nhựa.

  Thân van cầu được thiết kế dạng 2 ngã hoặc 3 ngã. Tùy vào điều kiện, vị trí lắp đặt, người dung sẽ chọn loại thích hợp. Thông thường loại van cầu 2 ngã (2 cổng) sẽ được sử dụng nhiều hơn. Chúng chủ yếu dung cho các loại chất lỏng nhớt và có tính ăn mòn cao.

  • Nắp van:

  Nắp van cầu được làm bằng chất liệu giống thân van, chúng có tác dụng ngăn chặn lưu chất tràn ngược lên trên và tạo sự vững chắc cho van. Nắp van được kết nối với thân van bằng Bulong hoặc ren. Giữa 2 phần kết nối có gioăng để giúp làm kín, ngăn lưu chất trào ngược ra ngoài.

  • Đĩa van:

  Đĩa của van cầu là bộ phận trực tiếp để đóng, mở, chúng  có nhiều hình dạng khác tuy nhiên hình dạng thường sử dụng nhiều nhất là dạng nút chai hoặc côn. Đĩa van được kết nối trực tiếp với trục van để tạo thành cơ chế nâng hạ, điều tiết lưu lượng. Thông thường, đĩa van làm bằng hợp kim để chống ăn mòn bởi các hóa chất.

  • Trục van:

  Trục van cầu là bộ phận được nối với đĩa van, chúng dùng để kết nối chuyền mô men xoắn từ thiết bị đến đĩa của van cầu. Thông thường, trực van được làm bằng thanh kim loại, và làm kín bằng gioăng cao su để tránh rò rỉ các chất lỏng ra bên ngoài.

  • Gioăng cao su:

  Gioăng cao su van cầu làm bằng cao su chịu nhiệt, có chức năng làm kín các bộ phận chống rò rỉ các chất lỏng, môi chất ra ngoài.

4. Phân loại van cầu.

  Tùy thuộc vào cấu tạo và chức năng và môi chất sử dụng, van cầu được chia thành các loại như sau:

4.1. Loại kết nối ren

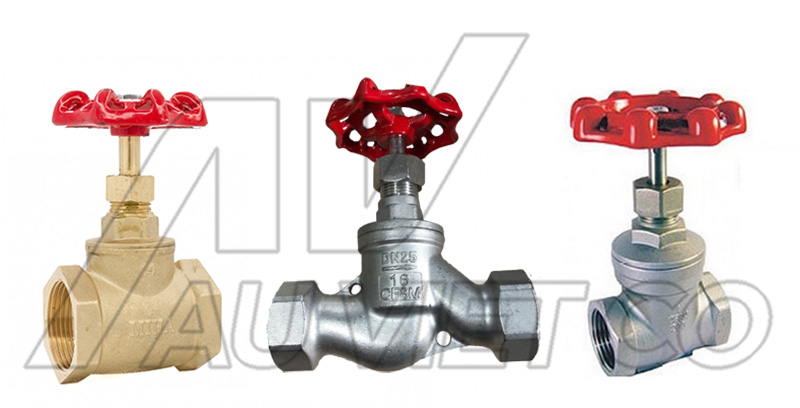

Van cầu nối ren\

  Van cầu nối ren: Sử dụng chất lượng inox hoặc gang, đồng, thường sử dụng cho hệ thống hơi hóa chất hoặc chất thải.

4.2. Loại kết nối bích

Van cầu nối bích

  Van cầu nối bích hay còn gọi là van cầu lắp mặt bích: Thường chất liệu sử dụng là gang hoặc inox.

4.3. Van cầu chất liệu bằng inox

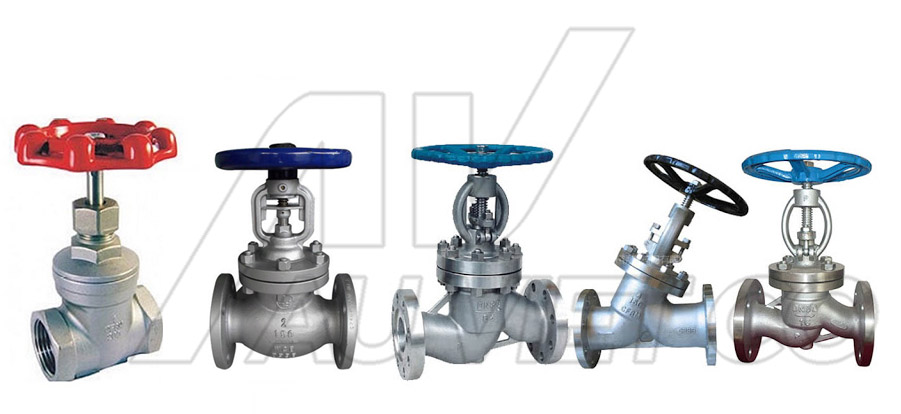

Van cầu inox

  Van cầu inox: là loại van cầu được làm từ chất liệu thép không gỉ, có thể là SUS 304 hoặc 316 hoặc 201. Inox là loại chất liệu có khả năng ăn mòn và ô xy hóa, làm việc trong điều kiện nhiệt độ cao. Van cầu Inox được sản xuất theo tiêu chuẩn ASTM, JIS, BS.v.v. Tùy theo loại điều khiển, van cầu inox được chia làm các loại: van cầu inox tay quay, van cầu inox điều khiển điện, van cầu inox điều khiển khí nén.

4.4. Chất liệu bằng gang

van cầu gang

  Van cầu gang: sử dụng chất liệu của thân van chính bằng gang, tùy thuộc vào kiểu lắp, chúng thường chia ra làm van cầu gang nối bích hoặc van cầu gang nối ren.v.v.

4.5. Van cầu sử dụng bộ điều khiển

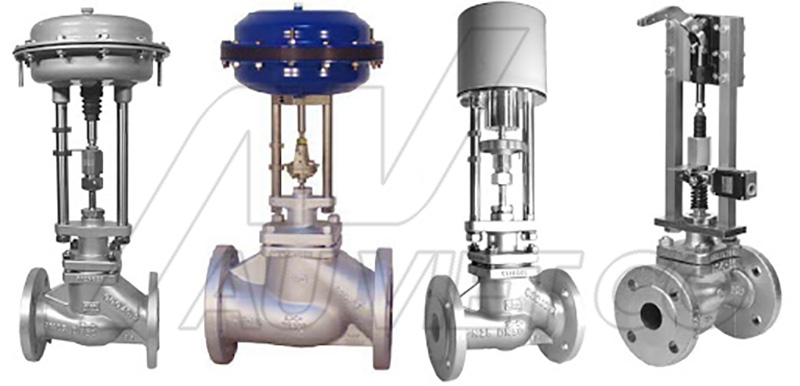

van cầu điều khiển

  • Van cầu điều khiển điện: sử dụng dòng điện để điều khiển dựa trên cơ cấu dẫn chuyền. Van điều khiển điện hoạt động khi chúng ta cấp điện cho bộ phận điều khiển, khi đó mô tơ sẽ quay và truyền chuyển động quay xuống trục của van.
  • Van cầu điều khiển khí nén: sử dụng bộ điều khiển áp lực bằng khí nén. Van cầu khí nén hoạt động dựa trên nguyên tắc sau, khi khí nén được đưa vào bộ điều khiển, áp lực của khí nén sẽ khiến cho trục chính của van quay và đóng mở.

  Tìm hiểu thêm các loại van hơi khác tại: Van an toàn là gì?

5. Van cầu được sử dụng ở các môi trường nào?

  Van cầu tại Âu Việt JSC có đầy đủ các kích thước và chất liệu để cấu tạo nên một chiếc hoàn chỉnh, chính vì vậy chúng được ứng dụng tại rất nhiều các hệ thống khác nhau như:

Ứng dụng van cầu

  • Hệ thống hơi, hệ thống đường ống nước.
  • Hệ thống cấp thoát nước, thực phẩm, công nghiệp hóa học.
  • Hệ thống dầu nhiên liệu.
  • Một số hệ thống công nghiệp khác .v.v...

6. Các hãng van cầu phân phối tại auvietco

  Hiện nay, trên thị trường có rất nhiều loại van cầu được sản xuất tại các hãng khác nhau, tại auvietco.com.vn chúng luôn được lựa chọn từ các nhà sản xuất uy tín, chất lượng với mức giá van cầu hợp lý, thậm chí cạnh tranh trên thị trường. Một số hãng van cầu điển hình được Auvietco nhập khẩu trực tiếp như van cầu hơi Arita Malaysia, van cầu Hàn Quốc, van cầu Trung Quốc, van cầu Đài Loan.v.v. Với mỗi đơn vị sản xuất khác nhau, mức giá cũng khác nhau, hầu như các van nhập khẩu châu Âu, châu Á có mức giá cao hơn so với van cầu Trung Quốc hoặc Đài Loan.

  Nếu bạn phân vân chưa tìm được địa chỉ bán van cầu uy tín, hãy đến với Âu Việt, chúng tôi sẽ giúp bạn lựa chọn được các loại van hơi tốt nhất, giá cạnh tranh nhất, phù hợp với tiêu chí của hệ thống công nghiệp bạn đang sử dụng. Hãy gọi điện thoại hoặc chat Zalo số Hotline: 0969 103 458 để được tư vấn miễn phí và chi tiết!
