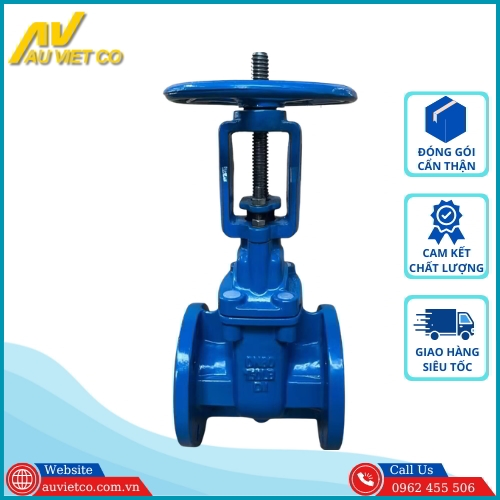

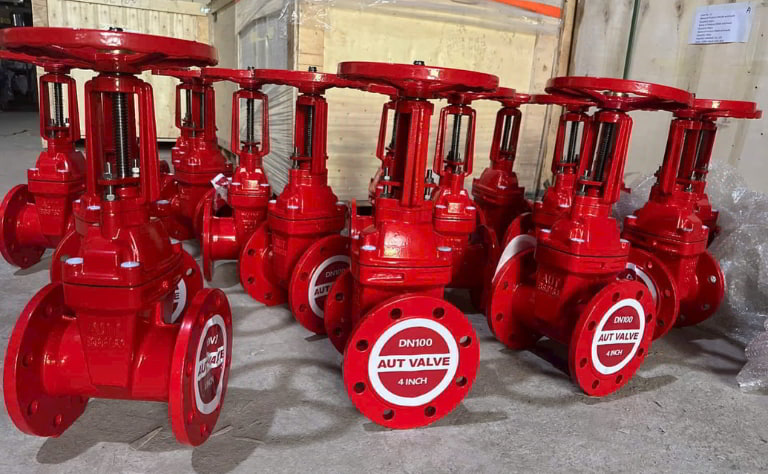

Van cổng ty nổi tay quay

  Van cổng ty nổi tay quay là dòng van công nghiệp được sử dụng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống. Nhờ thiết kế ty van nổi, người vận hành có thể dễ dàng quan sát trạng thái đóng/mở của van, trong khi cơ cấu tay quay giúp thao tác đơn giản và thuận tiện. Với khả năng đáp ứng nhiều điều kiện làm việc, van được ứng dụng rộng rãi trong hệ thống cấp nước, PCCC, xử lý nước và các ngành công nghiệp khác.

Van cổng ty nổi tay quay là gì?

  Van cổng ty nổi tay quay là loại van công nghiệp được vận hành thủ công bằng tay quay để đóng hoặc mở dòng lưu chất trong đường ống. Van sử dụng ty nổi, liên kết với đĩa van và tay quay. Khi xoay tay quay, ty van sẽ nâng lên hoặc hạ xuống, kéo theo đĩa van di chuyển để đóng hoặc mở dòng lưu chất.

  Điểm đặc trưng nhất của van cổng ty nổi tay quay là phần ty van có ren ngoài và thiết kế lộ thiên. Khi xoay tay quay để mở van, ty van sẽ nhô dần ra khỏi thân van, ngược lại, khi xoay tay quay theo chiều đóng, ty van hạ xuống thân van. Qua đó giúp người vận hành có thể dễ dàng nhận biết trạng thái đóng/mở của van bằng mắt thường. Đặc biệt là đối với hệ thống PCCC và các đường ống cần kiểm tra trạng thái van thường xuyên.,

  Van cổng ty nổi tay quay hiện nay được sản xuất từ các vật liệu phổ biến như gang, thép và inox, với kích thước đa dạng từ DN50 – DN300. Nhờ thiết kế chắc chắn, vận hành đơn giản và dễ dàng quan sát trạng thái đóng/mở, van được ứng dụng rộng rãi trong hệ thống cấp thoát nước, PCCC, HVAC, xử lý nước và nhiều hệ thống đường ống công nghiệp khác.

Các loại van cổng ty nổi tay quay thông dụng hiện nay

   Van cổng ty nổi tay quay có thể được phân loại dựa trên vật liệu chế tạo thân van. Việc lựa chọn vật liệu cần căn cứ vào môi trường lưu chất, áp suất, nhiệt độ và yêu cầu của hệ thống.

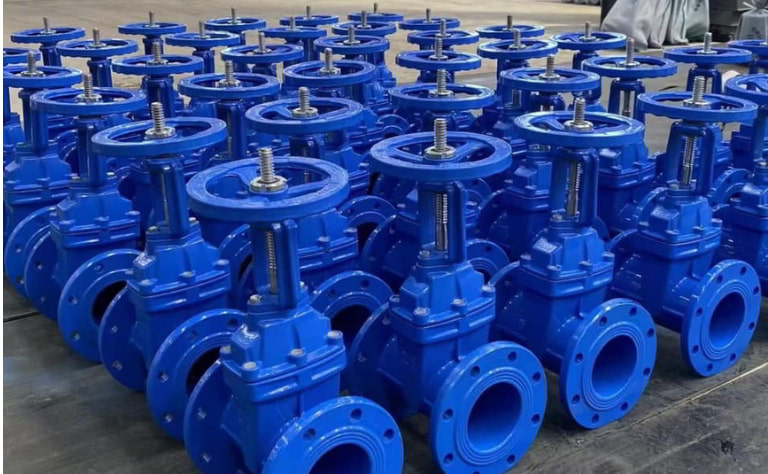

Van cổng ty nổi tay quay bằng gang

• Van cổng gang ty nổi tay quay là dòng van được sử dụng phổ biến trong các hệ thống đường ống nước nhờ độ bền tốt, kết cấu chắc chắn và giá thành hợp lý.
• Thân van thường được chế tạo từ gang cầu hoặc gang xám và được phủ thêm lớp sơn Epoxy dày khoảng 250 – 300 µm, giúp hạn chế gỉ sét và tăng độ bền khi lắp đặt trong môi trường ẩm ướt. Đĩa van thường sử dụng vật liệu gang cầu kết hợp lớp cao su EPDM ở các dòng chuyên dùng cho nước.
• Van có khả năng chịu lực cơ học tốt, vận hành bằng tay quay đơn giản và đáp ứng hiệu quả nhu cầu đóng/mở dòng chảy. So với các dòng van bằng inox hoặc thép, van cổng ty nổi bằng gang có chi phí đầu tư thấp hơn, là lựa chọn phù hợp cho các công trình cần lắp đặt số lượng lớn nhưng vẫn đảm bảo độ bền và khả năng làm việc ổn định.
• Sản phẩm phù hợp với hệ thống cấp thoát nước, PCCC, xử lý nước và nước thải thông thường. Đặc biệt, thiết kế ty nổi giúp người vận hành dễ dàng quan sát trạng thái đóng/mở của van, thuận tiện cho công tác kiểm tra và vận hành hệ thống.

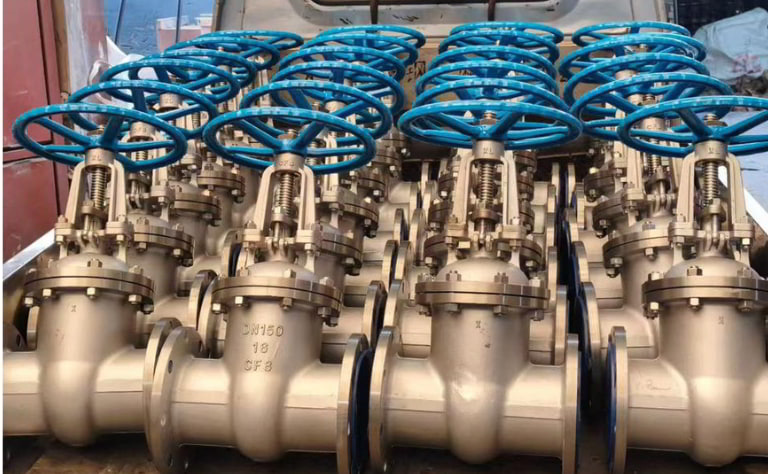

Van cổng ty nổi tay quay bằng inox

• Van cổng ty nổi tay quay bằng inox được chế tạo từ inox 304 (CF8) hoặc inox 316 (CF8M), mang lại độ bền cơ học cao và khả năng chống gỉ, chống ăn mòn tốt. Trong đó, inox 316 có khả năng chịu axit, kiềm, nước muối và các môi trường hóa chất tốt hơn inox 304, phù hợp với những hệ thống có điều kiện làm việc khắc nghiệt.
• Nhờ đặc tính chống ăn mòn và bề mặt vật liệu sạch, van được sử dụng trong nhà máy hóa chất, thực phẩm – đồ uống, dược phẩm và hệ thống xử lý nước thải công nghiệp.
• Đây là lựa chọn phù hợp cho các hệ thống yêu cầu van có độ bền cao, khả năng làm việc ổn định và đáp ứng tốt yêu cầu về vệ sinh. Tuy nhiên, cần lựa chọn đúng mác inox và vật liệu gioăng dựa trên tính chất thực tế của lưu chất.

Van cổng ty nổi tay quay bằng thép

• Van cổng ty nổi tay quay bằng thép thường được sử dụng trong các hệ thống có áp suất và nhiệt độ làm việc cao, nơi van gang không đáp ứng tốt yêu cầu vận hành. Thân van thường được chế tạo từ thép đúc WCB hoặc thép rèn A105, có độ bền cơ học cao, khả năng chịu áp lực và chịu nhiệt tốt.
• Tùy theo thiết kế, tiêu chuẩn và vật liệu của từng model, van có thể đáp ứng cấp áp từ PN25 – PN64 và nhiệt độ làm việc trên 400°C. Nhờ khả năng chịu điều kiện khắc nghiệt, van được ứng dụng phổ biến trong hệ thống lò hơi, đường ống hơi nóng, nhà máy nhiệt điện, dầu khí và lọc hóa dầu.
• Khi lựa chọn van cổng ty nổi bằng thép, không nên chỉ căn cứ vào kích thước DN mà cần xem xét đồng thời áp suất, nhiệt độ, loại lưu chất, vật liệu và tiêu chuẩn kết nối để đảm bảo van phù hợp với điều kiện làm việc thực tế.

Thông số kỹ thuật tiêu chuẩn van cổng ty nổi tay quay

• Dạng van: Van cổng ty nổi
• Kích thước: DN50 – DN300
• Vật liệu thân: Gang, inox, thép
• Kiểu vận hành: Tay quay
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
• Nhiệt độ hoạt động: 0°C đến 400°C (Tùy vật liệu)
• Áp lực hoạt động: PN10, PN16, PN25
• Môi trường hoạt động: Nước, PCCC, nước thải…
• Xuất xứ: Hàn Quốc, Nhật bản, Malaysia, Trung Quốc…
• Giấy tờ: CO, CQ, catalog
• Tình trạng hàng: Sẵn kho.

Cấu tạo và nguyên lý hoạt động van cổng ty nổi tay quay

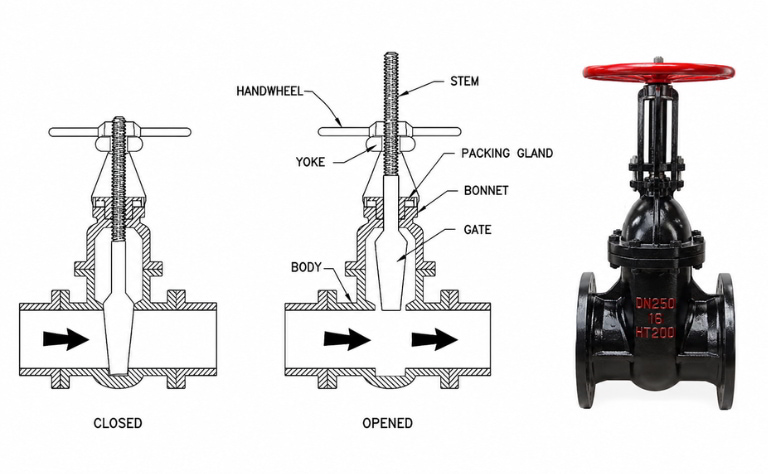

Cấu tạo van cổng ty nổi tay quay

  Van cổng ty nổi tay quay được cấu tạo từ các bộ phận chính như:

• Thân van: Là bộ phận chịu lực chính, được chế tạo từ gang, thép hoặc inox. Hai đầu thân van thiết kế mặt bích để kết nối chắc chắn với hệ thống đường ống theo các tiêu chuẩn JIS, BS, DIN hoặc ANSI.
• Nắp van: Được lắp phía trên thân van, có nhiệm vụ giữ cố định ty van và bảo vệ các chi tiết bên trong. Ngoài ra nắp van có thể tháo rời, thuận tiện cho việc bảo dưỡng và thay thế linh kiện.
• Ty van: Là trục ren truyền chuyển động từ tay quay đến đĩa van. Khi xoay tay quay để mở van, ty sẽ nâng lên khỏi thân van, giúp người vận hành dễ dàng quan sát trạng thái đóng hoặc mở của van.
• Đĩa van: Là bộ phận trực tiếp ngăn hoặc cho phép lưu chất đi qua. Khi mở hoàn toàn, đĩa van được nâng lên khỏi dòng chảy, tạo lưu lượng tối đa và giảm tổn thất áp suất trong đường ống.
• Tay quay: Là bộ phận vận hành bằng cơ năng, truyền lực đến ty van để nâng hoặc hạ đĩa van, giúp việc đóng mở diễn ra nhẹ nhàng và chính xác.
• Gioăng làm kín: Thường được làm từ EPDM, NBR hoặc Graphite, có tác dụng tạo độ kín khít giữa các bề mặt tiếp xúc, ngăn rò rỉ lưu chất và duy trì hiệu quả làm việc của van trong nhiều điều kiện khác nhau.

Nguyên lý hoạt động van chặn ty nổi tay quay

  Van cổng ty nổi tay quay hoạt động dựa trên chuyển động nâng – hạ của ty van và đĩa van thông qua cơ cấu ren. Khi vận hành, người dùng xoay tay quay để truyền lực xuống ty van, từ đó đưa đĩa van lên hoặc xuống nhằm đóng hoặc mở dòng lưu chất.

• Khi mở van: Người vận hành xoay tay quay ngược chiều kim đồng hồ, ty van từ từ nâng lên và kéo đĩa van ra khỏi vị trí làm kín. Khi van mở hoàn toàn đĩa van nâng lên khỏi đường ống cho phép lưu chất đi qua với tiết diện lớn và hạn chế tổn thất áp suất. Đồng thời, phần ty van nhô cao giúp dễ dàng nhận biết van đang ở trạng thái mở.
• Khi đóng van: Người vận hành xoay tay quay theo chiều kim đồng hồ, ty van hạ xuống và đẩy đĩa van di chuyển về vị trí đóng. Khi đĩa van tiếp xúc với bề mặt làm kín, dòng lưu chất bị ngăn lại, giúp hệ thống đường ống được cô lập.

Lưu ý: Van cổng ty nổi tay quay được thiết kế chủ yếu để đóng hoặc mở hoàn toàn, không thích hợp sử dụng để điều tiết lưu lượng trong thời gian dài vì có thể gây rung, mài mòn đĩa và bề mặt làm kín, từ đó làm giảm tuổi thọ của van.

Ưu điểm nổi bật của van cổng ty nổi tay quay

• Dễ dàng nhận biết trạng thái: Khi vận hành, ty van di chuyển lên hoặc xuống bên ngoài thân van. Nhờ đó, người vận hành có thể quan sát nhanh trạng thái của van mà không cần kiểm tra trực tiếp.
• Vận hành đơn giản: Van được đóng mở bằng tay quay, không cần sử dụng điện, khí nén hay nguồn năng lượng bên ngoài. Cơ cấu hoạt động đơn giản, dễ lắp đặt và sử dụng.
• Ty van ít tiếp xúc với lưu chất: Ty van nằm bên ngoài khoang chứa lưu chất nên hạn chế tiếp xúc với nước, hóa chất và tạp chất trong đường ống. Điều này giúp giảm nguy cơ ăn mòn, bám cặn và thuận tiện cho việc bảo dưỡng.
• Tổn thất áp suất thấp: Khi van mở hoàn toàn, đĩa van được nâng lên khỏi dòng chảy, tạo tiết diện lưu thông lớn và hạn chế cản trở dòng lưu chất. Vì vậy, van phù hợp với các hệ thống yêu cầu lưu lượng ổn định.
• Độ kín cao: Khi đóng, đĩa van ép vào bề mặt làm kín, giúp ngăn dòng lưu chất đi qua và hạn chế rò rỉ.
• Đa dạng kích thước và vật liệu: Van có nhiều kích thước, phổ biến từ DN50 – DN300, với các lựa chọn như gang, gang cầu, inox và thép. Người dùng có thể lựa chọn vật liệu phù hợp với áp suất, nhiệt độ và môi trường lưu chất.
• Dễ kiểm tra và bảo trì: Cấu tạo van tương đối đơn giản, ty van nổi giúp dễ quan sát và kiểm tra trong quá trình vận hành. Các bộ phận như tay quay, ty van, gioăng và đĩa van cũng thuận tiện cho việc bảo dưỡng hoặc thay thế khi cần thiết.

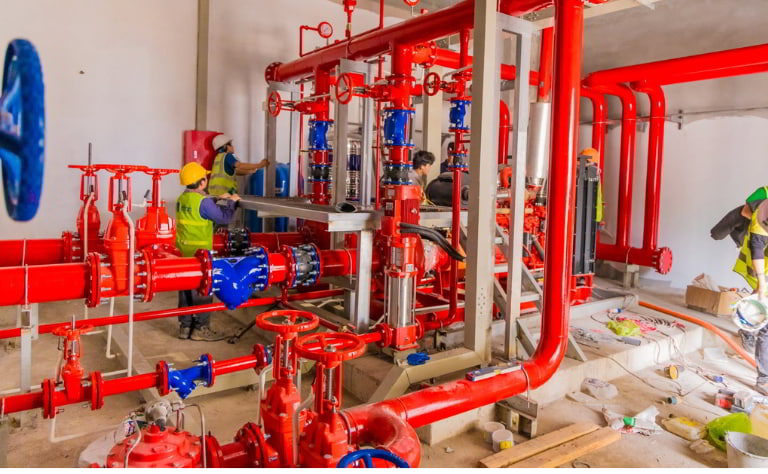

Ứng dụng thực tế van cổng ty nổi tay quay

• Hệ thống PCCC: Đây là ứng dụng phổ biến nhất, van có thể được sử dụng trên đường ống PCCC, trạm bơm, hệ thống cấp nước chữa cháy và các công trình như nhà xưởng, kho hàng, chung cư, trung tâm thương mại. Thiết kế ty nổi giúp dễ dàng nhận biết trạng thái đóng/mở của van.
• Hệ thống cấp thoát nước: Được sử dụng tại nhà máy nước, trạm bơm, mạng lưới cấp nước đô thị và các tuyến ống phân phối chính để đóng ngắt dòng nước khi vận hành hoặc bảo trì và xử lý sự cố.
• Hệ thống xử lý nước thải: Sử dụng để cô lập các tuyến ống, bể chứa và thiết bị trong nhà máy xử lý nước thải. Tùy vào tính chất lưu chất, có thể lựa chọn van gang, gang cầu hoặc inox phù hợp.
• Hệ thống HVAC: Trong các hệ thống điều hòa trung tâm, van có thể được sử dụng trên đường ống nước lạnh hoặc các tuyến nước kỹ thuật với chức năng cô lập từng khu vực khi cần bảo trì.
• Ngành năng lượng và công nghiệp: Các dòng van bằng thép hoặc inox có khả năng chịu áp suất, nhiệt độ cao được sử dụng trong hệ thống hơi nóng, lò hơi, nhà máy nhiệt điện và một số dây chuyền công nghiệp.
• Ngành hóa chất: Van inox hoặc thép được lựa chọn tùy theo tính chất của hóa chất, nhiệt độ và áp suất làm việc, nhằm đáp ứng yêu cầu đóng ngắt và cách ly đường ống.

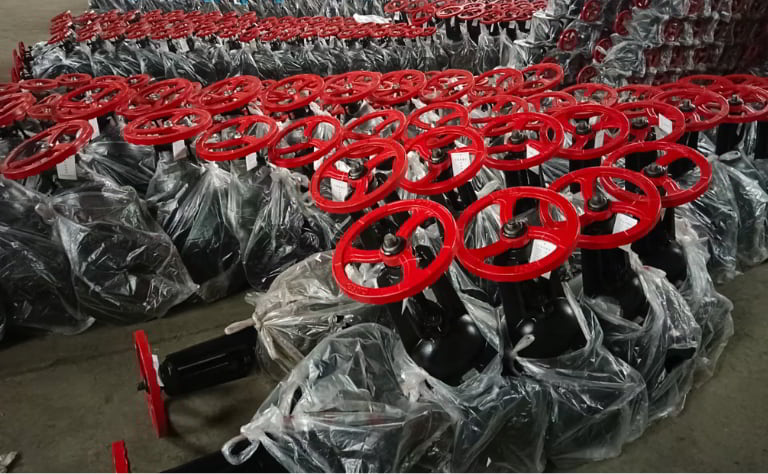

Mua van cổng ty nổi tay quay chính hãng tại Van công nghiệp Âu Việt
