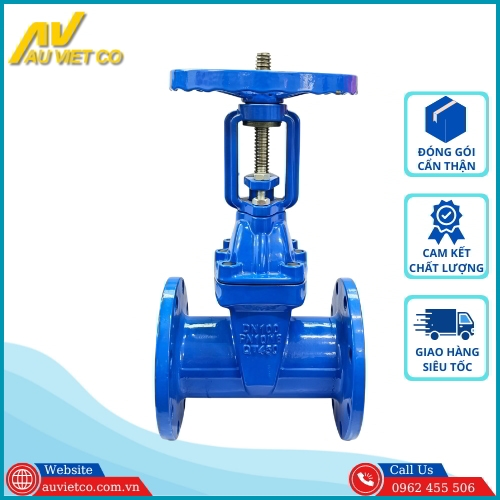

Van cổng ty nổi DN100

  Van cổng ty nổi DN100 là thiết bị đóng mở hoàn toàn dòng lưu chất cho đường ống DN100 (phi 114 mm, 4 inch). Thiết kế ty nổi giúp dễ dàng quan sát trạng thái đóng/mở, độ kín cao và vận hành bền bỉ. Sản phẩm được sử dụng rộng rãi trong các hệ thống cấp nước, PCCC, xử lý nước, HVAC và nhiều ứng dụng công nghiệp.

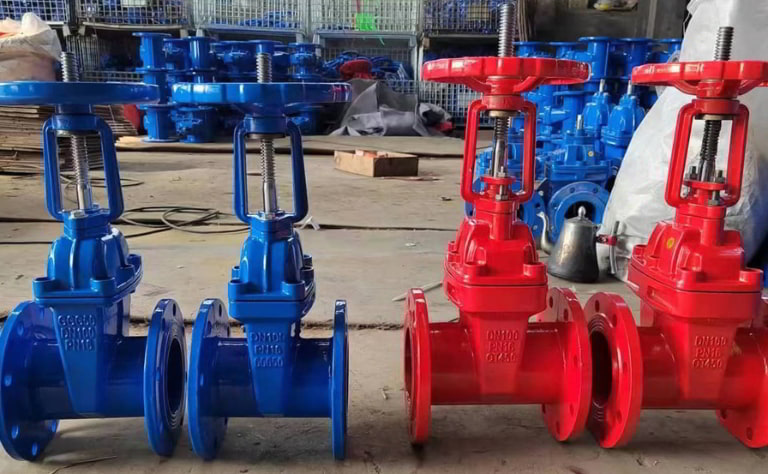

Tổng quan về van cổng ty nổi DN100

  Van cổng ty nổi DN100 (Rising Stem Gate Valve DN100) là thiết bị đóng ngắt hoàn toàn dòng lưu chất được thiết kế để lắp đặt cho các hệ thống đường ống có đường kính danh nghĩa DN100 tương đương phi 114mm hay 4 inch. Đây là kích thước đường ống phổ biến trong các hệ thống cấp nước, PCCC, xử lý nước và công nghiệp nhờ khả năng đáp ứng lưu lượng lớn.

  Điểm nổi bật của van cổng ty nổi DN100 nằm ở cơ cấu trục van. Phần ren của ty van được thiết kế bên ngoài thân van và liên kết với đai ốc trên tay quay. Khi xoay tay quay để mở van, ty van sẽ di chuyển lên cao, khi đóng van, ty sẽ hạ xuống theo hành trình của đĩa van. Thiết kế này giúp người sử dụng dễ dàng quan sát trạng thái hoạt động của van bằng mắt thường.

  Hiện nay, van cổng ty nổi DN100 được sản xuất với nhiều chất liệu như gang, inox và thép, đáp ứng đa dạng yêu cầu về nhiệt độ, áp suất và môi trường làm việc. Với nhiều thương hiệu và tiêu chuẩn mặt bích khác nhau, người dùng có thể dễ dàng lựa chọn sản phẩm phù hợp với từng công trình và hệ thống đường ống. Sản phẩm được sử dụng phổ biến trong các hệ thống cấp nước, PCCC, trạm bơm, nhà máy xử lý nước và các dây chuyền sản xuất công nghiệp.

Thông số kỹ thuật cơ bản van cổng ty nổi DN100

• Kiểu van: Van cổng ty nổi
• Kích thước: DN100 – Phi 114mm - 4 inch
• Vật liệu thân: Gang, thép WCB, inox 304/316
• Đĩa van: Gang bọc cao su, inox hoặc thép
• Ty van: Inox 304
• Gioăng làm kín: EPDM, PTFE
• Phương thức vận hành: Tay quay
• Kiểu kết nối: Mặt bích.
• Tiêu chuẩn mặt bích: JIS 10K, BS PN16, DIN, ANSI Class 150.
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -10°C ~ 400°C (phụ thuộc vật liệu).
• Môi trường làm việc: Nước sạch, PCCC, hóa chất, hơi nóng…
• Xuất xứ: Hàn Quốc, Malaysia, Đài Loan, Trung Quốc…
• Giấy tờ: CO, CQ
• Tình trạng hàng: Sẵn SLL

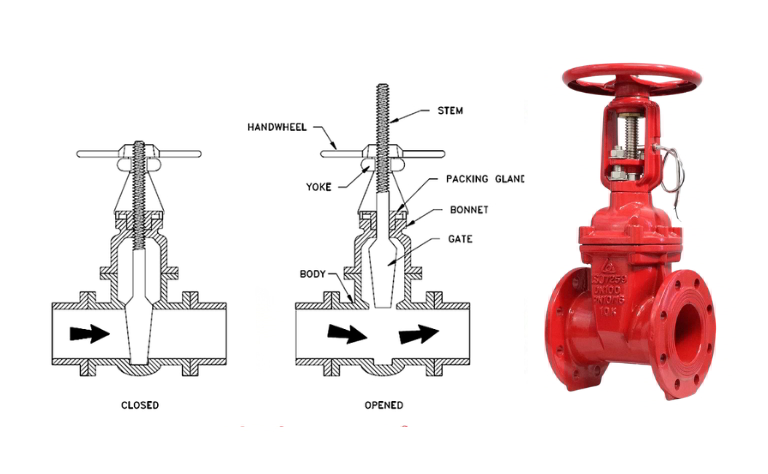

Cấu tạo và nguyên lý hoạt động của van cổng ty nổi DN100

Cấu tạo chi tiết van cửa ty nổi DN100

  Van cổng ty nổi DN100 được cấu tạo từ các bộ phận chính như:

• Thân van: Là bộ phận chịu áp lực chính, thường được chế tạo từ gang, inox hoặc thép nhằm đáp ứng nhiều điều kiện làm việc khác nhau. Hai đầu thân van được thiết kế kết nối mặt bích theo các tiêu chuẩn như BS, JIS, DIN hoặc ANSI, giúp lắp đặt chắc chắn và hạn chế rò rỉ.
• Nắp van: Được lắp phía trên thân van và liên kết bằng bu lông, có nhiệm vụ giữ các chi tiết làm kín, định hướng ty van và bảo vệ cơ cấu bên trong. Ngoài ra, nắp van cũng giúp việc bảo trì, vệ sinh và sửa chữa thuận tiện hơn.
• Đĩa van: Là bộ phận trực tiếp đóng mở dòng chảy lưu chất. Khi van mở hoàn toàn, đĩa van được nâng lên khỏi dòng chảy, giúp lưu chất lưu thông gần như không bị cản trở. Khi đóng, đĩa van ép sát vào bề mặt làm kín, đảm bảo độ kín cao và hạn chế rò rỉ.
• Ty van: Là bộ phận kết nối và truyền lực từ tay quay xuống đĩa van để nâng hay hạ đĩa van. Khi mở, ty van sẽ nhô lên khỏi thân van, còn khi đóng, ty hạ xuống, giúp dễ dàng quan sát trạng thái hoạt động. Đồng thời, phần ren của ty van nằm ngoài thân van nên hạn chế ăn mòn, kẹt ren và tăng tuổi thọ sử dụng.
• Tay quay: Là bộ phận dùng để điều khiển van bằng tay, thường được chế tạo từ gang hoặc thép và phủ sơn Epoxy chống gỉ. Thiết kế chắc chắn, giúp thao tác đóng mở van nhẹ nhàng và bền bỉ trong quá trình sử dụng.
• Gioăng làm kín: Được lắp tại các vị trí tiếp giáp giữa thân van, nắp van và ty van, có nhiệm vụ ngăn ngừa rò rỉ lưu chất, đảm bảo độ kín và giúp hệ thống vận hành an toàn, ổn định.

Nguyên lý hoạt động van chặn ty nổi DN100

  Van cổng ty nổi DN100 hoạt động theo cơ chế nâng lên - hạ xuống của đĩa van thông qua chuyển động của ty van. Khi người vận hành xoay tay quay, ty van sẽ di chuyển lên hoặc xuống, kéo theo đĩa van mở hoàn toàn hoặc đóng kín đường ống.

• Quá trình mở van: Khi xoay tay quay ngược chiều kim đồng hồ, ty van sẽ từ từ nhô lên khỏi thân van và kéo đĩa van nâng lên, van mở cho dòng lưu chất đi qua. Khi đĩa van được nâng hoàn toàn, dòng lưu chất sẽ lưu thông tự do với lưu lượng tối đa và gần như không bị cản trở.
• Quá trình đóng van: Khi xoay tay quay theo chiều kim đồng hồ, ty van hạ xuống, đồng thời đẩy đĩa van ép sát vào bề mặt làm kín để chặn hoàn toàn dòng lưu chất. Lúc này, đường ống được đóng kín, hạn chế tối đa hiện tượng rò rỉ.

  Lưu ý: Van cổng ty nổi DN100 chỉ phù hợp cho đóng hoặc mở hoàn toàn. Không nên sử dụng để điều tiết lưu lượng trong thời gian dài vì có thể làm mài mòn đĩa van, giảm độ kín và tuổi thọ của van.

Phân loại van cổng ty nổi DN100 phổ biến trên thị trường

Để đáp ứng nhiều điều kiện làm việc khác nhau, van cổng ty nổi DN100 được sản xuất với nhiều vật liệu và tiêu chuẩn kết nối.

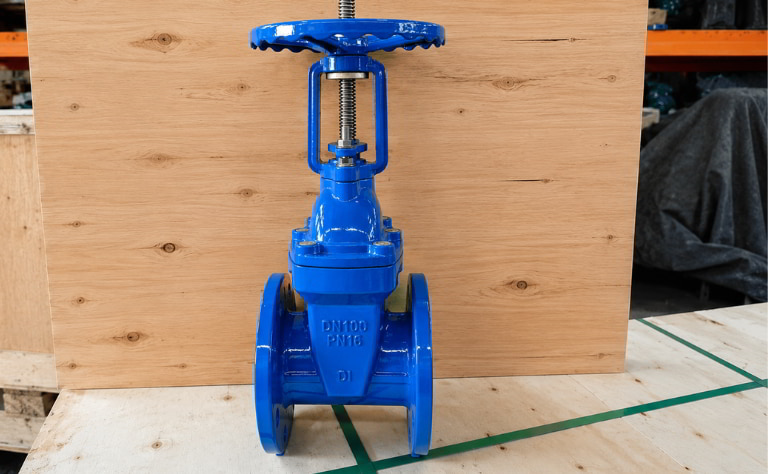

Van cổng ty nổi DN100 thân gang

• Van cổng ty nổi DN100 thân gang là dòng được sử dụng phổ biến nhất nhờ giá thành hợp lý, độ bền cao và vận hành ổn định.
• Van có phần thân được chế tạo từ gang cầu hoặc gang xám, bên ngoài sơn phủ Epoxy dày 250–300 µm giúp chống ăn mòn, chống gỉ và tăng tuổi thọ khi làm việc trong môi trường ẩm ướt hoặc ngoài trời.
• Ưu điểm nổi bật của dòng van này là chi phí đầu tư thấp, dễ lắp đặt và bảo trì, phụ kiện thay thế luôn sẵn có. Van thường có áp lực làm việc PN10, PN16, nhiệt độ tối đa 80 độ C.
• Sản phẩm được ứng dụng rộng rãi trong hệ thống cấp nước sạch, hệ thống PCCC, trạm bơm, nhà máy xử lý nước và hệ thống xử lý nước thải sinh hoạt, nơi yêu cầu khả năng đóng mở ổn định, độ bền cao và chi phí đầu tư hợp lý.

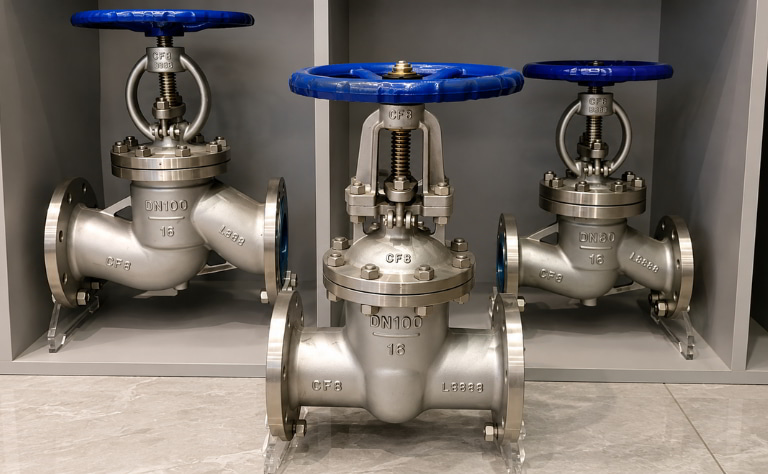

Van cổng ty nổi DN100 thân inox

• Van cổng ty nổi DN100 thân inox được chế tạo từ inox 304 (CF8) hoặc inox 316 (CF8M), có khả năng chống ăn mòn, chịu nhiệt và chịu áp lực tốt. So với dòng van thân gang, van inox phù hợp hơn với các môi trường làm việc có hóa chất, nước biển hoặc yêu cầu tiêu chuẩn vệ sinh cao.
• Ưu điểm nổi bật của dòng van này là khả năng chống ăn mòn và chống gỉ sét tốt khi làm việc trong môi trường hóa chất, axit loãng, kiềm hoặc nước biển. Bề mặt inox nhẵn bóng, ít bám cặn, dễ vệ sinh nên đáp ứng tốt yêu cầu vệ sinh trong ngành thực phẩm, dược phẩm và nước sạch. Đồng thời, vật liệu inox có độ bền cao, giúp van hoạt động ổn định và có tuổi thọ lâu dài.
• Van cổng ty nổi inox DN100 được ứng dụng rộng rãi trong nhà máy chế biến thực phẩm, dược phẩm, hóa chất, nước giải khát, hệ thống xử lý nước biển và các công trình ven biển.

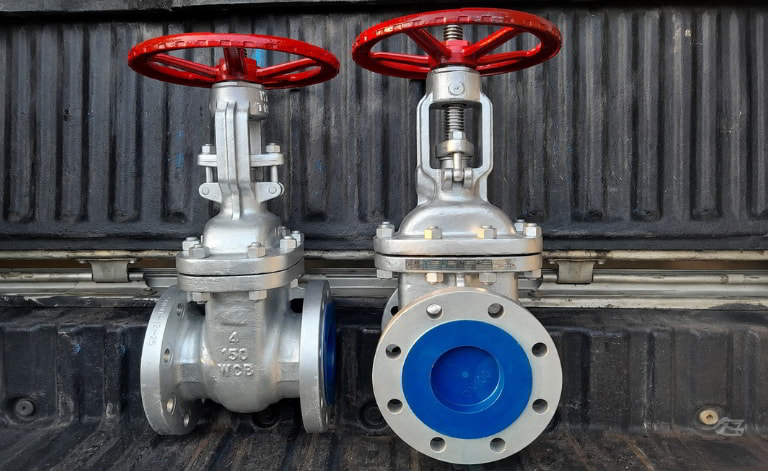

Van cổng ty nổi DN100 thân thép

• Dòng van này được sản xuất từ thép WCB hoặc thép đúc, nổi bật với khả năng chịu áp lực và nhiệt độ cao. Sản phẩm thường được sử dụng trong hệ thống hơi nóng, lò hơi, dầu khí, hóa chất và các nhà máy công nghiệp nặng, nơi yêu cầu thiết bị có độ bền và khả năng làm việc trong điều kiện khắc nghiệt.
• Van cổng ty nổi DN100 thân thép được chế tạo từ thép đúc WCB hay thép rèn A105, nổi bật với khả năng chịu áp lực và nhiệt độ cao. Đây là dòng van được ưu tiên sử dụng trong các hệ thống công nghiệp nặng, nơi yêu cầu độ bền cơ học và độ ổn định cao.
• Ưu điểm của van thân thép là chịu va đập tốt, chịu áp suất lớn và hạn chế biến dạng khi làm việc trong điều kiện khắc nghiệt hoặc xảy ra hiện tượng búa nước. Ngoài ra, vật liệu thép còn có khả năng chịu nhiệt lên đến 400 độ C, giúp van vận hành ổn định trong thời gian dài mà không làm suy giảm tính chất cơ học.
• Van cổng ty nổi DN100 thân thép thường có áp lực làm việc PN16, PN25, PN40, Class 150 hoặc Class 300, phù hợp với hệ thống hơi nóng, lò hơi, nhà máy nhiệt điện, lọc hóa dầu, khí nén cao áp và các dây chuyền công nghiệp nặng.

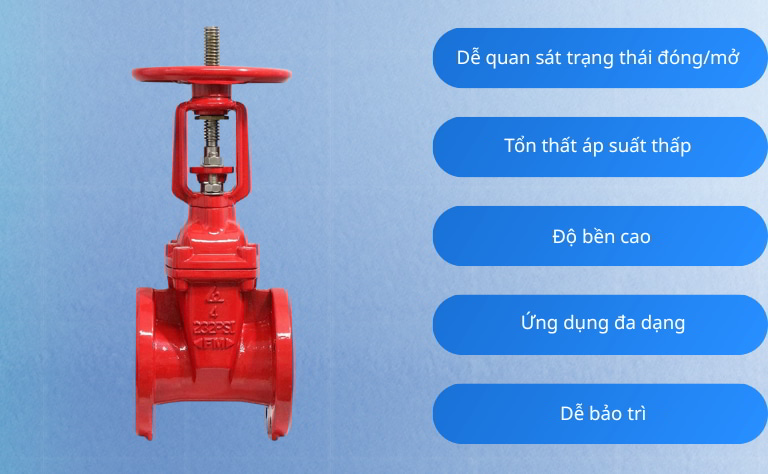

Tại sao nên sử dụng van cổng ty nổi DN100

  Van cổng ty nổi được nhiều chủ đầu tư và đơn vị thi công lựa chọn nhờ sở hữu nhiều ưu điểm nổi bật:

• Dễ dàng quan sát trạng thái đóng hoặc mở của van bằng mắt thường, điều này đặc biệt quan trọng trong các tình huống khẩn cấp của hệ thống PCCC.
• Tối ưu hóa dòng chảy, không gây tổn thất áp suất do khi mở đĩa van nâng lên khỏi dòng chảy, giúp duy trì lưu lượng tối đa và giảm sụt áp.
• Độ bền cao, tuổi thọ lâu dài do van được chế tạo từ gang, inox hoặc thép chất lượng cao nên có khả năng chịu áp lực, chống ăn mòn nên giúp kéo dài tuổi thọ sử dụng.
• Ứng dụng đa dạng, van được sử dụng rộng rãi trong hệ thống cấp thoát nước, PCCC, xử lý nước, HVAC và nhiều hệ thống công nghiệp nhờ đáp ứng tốt nhiều điều kiện làm việc.
• Dễ bảo trì, do phần ren của ty van nằm bên ngoài thân nên không bị ăn mòn hay bám cặn bởi lưu chất, dễ dàng tra dầu mỡ.

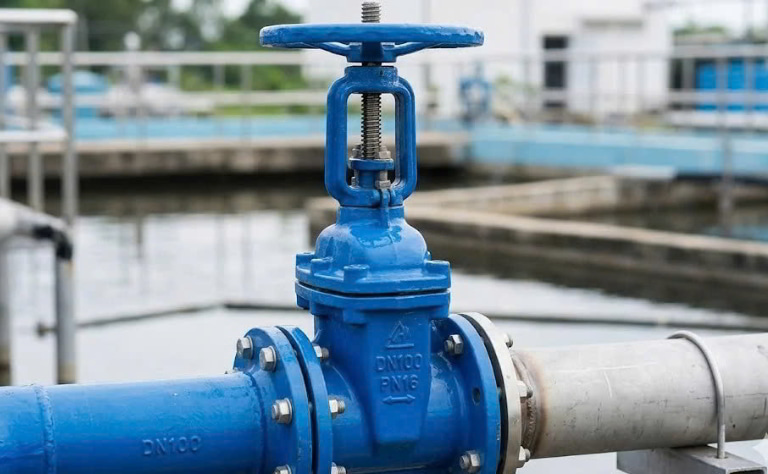

Ứng dụng thực tế van cổng ty nổi DN100

  Nhờ khả năng đóng kín, vận hành ổn định và độ bền cao, van cổng ty nổi DN100 được sử dụng rộng rãi trong nhiều hệ thống như:

• Hệ thống cấp nước sạch và cấp thoát nước.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Nhà máy xử lý nước sạch và nước thải.
• Nhà máy thực phẩm, đồ uống và dược phẩm.
• Nhà máy hóa chất.
• Hệ thống điều hòa không khí (HVAC).
• Trạm bơm và hệ thống thủy lợi.
• Nhà máy nhiệt điện, lò hơi và đường ống hơi nóng.
• Hệ thống dầu khí và các dây chuyền sản xuất công nghiệp.

Mẹo chọn van cổng ty nổi DN100 phù hợp với thực tế

  Để lựa chọn van cổng ty nổi DN100 phù hợp, đảm bảo vận hành ổn định và có tuổi thọ cao, bạn cần lưu ý các tiêu chí sau:

• Chọn đúng vật liệu thân van: Tùy theo môi trường làm việc để lựa chọn vật liệu phù hợp. Thân gang thích hợp cho hệ thống cấp nước và PCCC, thân inox phù hợp với thực phẩm, hóa chất hoặc môi trường ăn mòn, còn thân thép là lựa chọn tối ưu cho hệ thống hơi nóng, áp suất và nhiệt độ cao.
• Lựa chọn áp lực làm việc phù hợp: Kiểm tra áp lực của hệ thống trước khi chọn van. Các mức áp lực phổ biến gồm PN10, PN16 và PN25. Chọn van có áp lực hoạt động bằng hoặc lớn hơn áp lực của hệ thống để đảm bảo vận hành an toàn, ổn định và bền bỉ.
• Kiểm tra tiêu chuẩn kết nối: Đảm bảo tiêu chuẩn mặt bích của van (JIS, BS, DIN hoặc ANSI) tương thích với đường ống để việc lắp đặt dễ dàng, hạn chế rò rỉ trong quá trình sử dụng.
• Ưu tiên sản phẩm chính hãng: Nên lựa chọn van từ các thương hiệu uy tín, có nguồn gốc xuất xứ rõ ràng và đầy đủ chứng nhận CO, CQ để đảm bảo chất lượng và độ bền.
• Chọn nhà cung cấp uy tín: Ưu tiên đơn vị có sẵn hàng, báo giá minh bạch, chính sách bảo hành rõ ràng và đội ngũ kỹ thuật giàu kinh nghiệm để được tư vấn, hỗ trợ lắp đặt và bảo trì trong suốt quá trình sử dụng.

Địa chỉ mua van cổng ty nổi DN100 chính hãng, giá tốt

  Việc lựa chọn đúng nhà cung cấp van cổng ty nổi DN100 không chỉ đảm bảo chất lượng sản phẩm mà còn giúp hệ thống vận hành ổn định, an toàn và tiết kiệm chi phí bảo trì trong quá trình sử dụng.

  Trên thị trường hiện nay có nhiều đơn vị phân phối van công nghiệp, tuy nhiên để tránh mua phải hàng kém chất lượng hoặc không rõ nguồn gốc, khách hàng nên ưu tiên những đơn vị có kinh nghiệm, cung cấp đầy đủ chứng từ và chính sách bảo hành minh bạch.

  Nếu bạn đang tìm kiếm van cổng ty nổi DN100 chính hãng, giá tốt thì Van Công Nghiệp Âu Việt là một trong những địa chỉ đáng tin cậy.

  Là đơn vị có nhiều năm hoạt động trong lĩnh vực nhập khẩu và phân phối van công nghiệp, cung cấp đa dạng các dòng van cổng ty nổi bằng gang, inox và thép đến từ nhiều thương hiệu nổi tiếng trên thế giới.

  Khi mua van cổng ty nổi DN100 tại Van công nghiệp Âu Việt, khách hàng sẽ nhận được nhiều lợi ích như:

• Sản phẩm chính hãng, nguồn gốc xuất xứ rõ ràng.
• Cung cấp đầy đủ chứng từ CO, CQ, catalog, hình ảnh thực tế kèm theo.
• Đa dạng mẫu mã, chất liệu và tiêu chuẩn mặt bích như BS, DIN, JIS, ANSI.
• Hàng có sẵn tại kho, đáp ứng nhanh nhu cầu của dự án và công trình.
• Đội ngũ kỹ thuật giàu kinh nghiệm hỗ trợ tư vấn lựa chọn sản phẩm phù hợp với từng hệ thống.
• Báo giá cạnh tranh cùng nhiều chính sách ưu đãi cho đại lý, nhà thầu và các dự án số lượng lớn.
• Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật trong suốt quá trình lựa chọn, lắp đặt và sử dụng.

  Tóm lại, Van cổng ty nổi DN100 là lựa chọn tối ưu cho các hệ thống yêu cầu đóng ngắt hiệu quả và quan sát trực quan trạng thái vận hành. Van được sử dụng rộng rãi trong hệ thống cấp nước, PCCC. Nếu Nếu bạn đang tìm mua van cổng ty nổi DN100 chính hãng với giá cạnh tranh, đầy đủ CO, CQ và bảo hành rõ ràng, hãy liên hệ ngay Email: kdauviet3@gmail.com hoặc Hotline: 0962 455 506 để được tư vấn kỹ thuật và nhận báo giá ưu đãi cho dự án ngay hôm nay.
