Van cổng ty nổi xuất xứ Đài loan, Trung Quốc, Malaysia, Hàn Quốc

     Van cổng ty nổi là loại van điều tiết dòng chảy độ bền cơ học cao, thường được sử dụng rộng rãi trong các hệ thống thủy lợi, có diện tích l���n, có khả năng chống ăn mòn cực tốt nhờ cấu tạo đặc biệt của dòng van này. Để biết thêm thông tin về dòng van cổng này, bạn có thể tham khảo thêm thông tin được chia sẻ dưới đây:

Van cổng ty nổi chính hãng

Van cổng ty nổi là gì

  Van cổng ty nổi là dạng van cổng có  ty van, trục ren hở, ta có thể quan sát trục ren xoay khi đóng hay mở van, đặc biệt khi xoay vô lăng mở van phần trục sẽ chạy nổi lên trên.

  Van cổng ty nổi thường sử dụng nhiều trong hệ thống xử lý nước thải, có thể dùng trong môi trường khắc nghiệt. Đây là ưu điểm của van ty nổi so với ty chìm khi trục van của loại này nằm bên ngoài cách biệt với dòng lưu chất chảy qua. Nhược điểm là chỉ lắp được những nơi có diện tích rộng, không phù hợp với những hệ thống ngầm chật hẹp, giá thành thường cao hơn, do vậy quý khách nên cân nhắc trước khi lựa chọn sử dụng 1 trong 2 dòng van này.

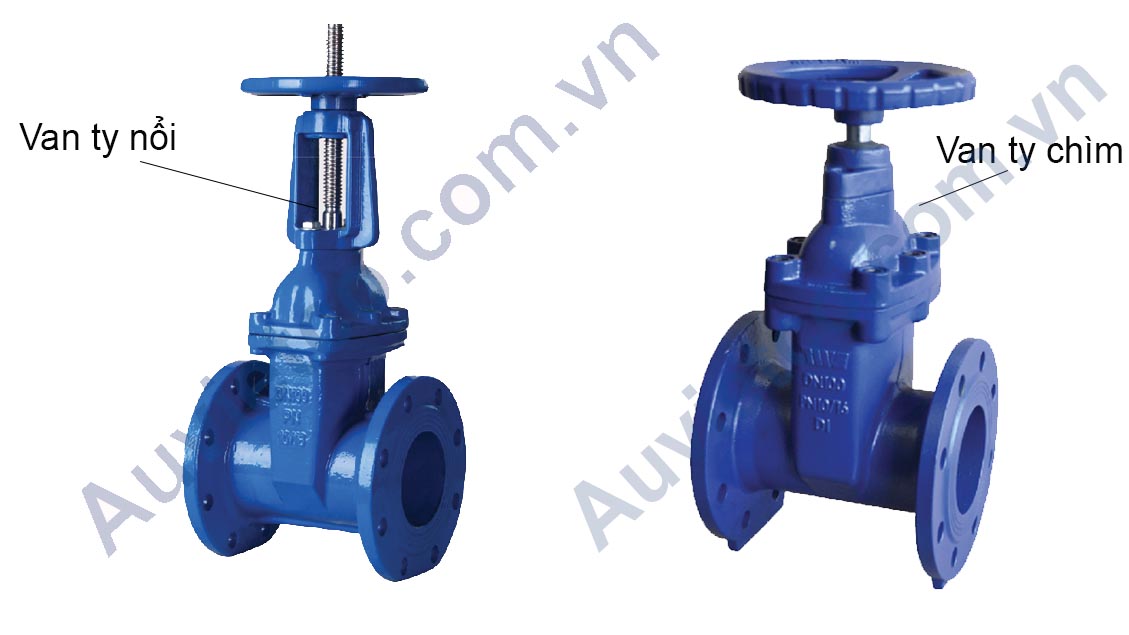

So sánh van cổng ty nổi và van cổng ty chìm

Cấu tạo cơ bản của van cổng ty nổi

Van cổng ty nổi được thiết kế phần ty van gắn liền với đĩa van. Khi ta xoay mở van cổng ty nổi thì ty sẽ được nâng lên và ngược lại.

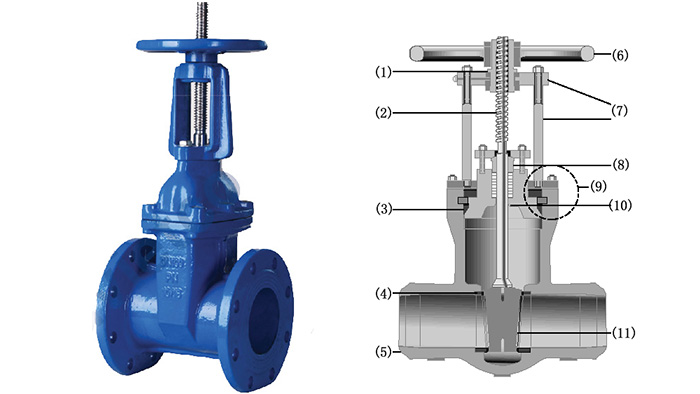

Cấu tạo van cổng

1 Vòng bi trợ lực giúp giảm lực điều khiển 7 Trụ giúp cố định phần 1 và phân thân khi bảo trì
2 Ren ty van được xoắn khi vô lăng quay 8 Gioăng chống tràn
3 Phần nắp hỗ trợ tháo mở bảo trì van 9 Thân van
4 Đệm hàn vào thân van giúp cố định đĩa van chắc chắn 10 Hỗ trợ cố định ty van đứng
5 Thân cửa van 11 Đĩa van
6 Tay quay vô lăng

Nguyên lý hoạt động của van cổng ty nổi

  Cũng tương tự như nguyên lý hoạt động các loại van cổng khác, khi xoay tay qauy theo chiều kim đồng hồ sẽ đóng van và ngược lại.

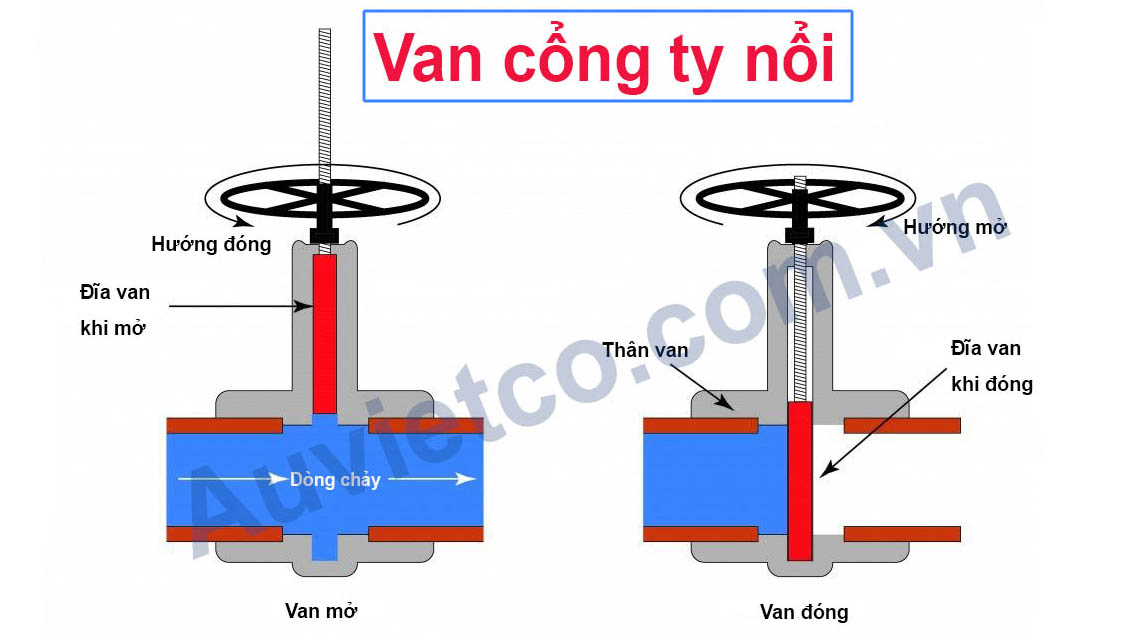

Nguyên lý hoạt động van cổng ty nổi

Thông số kỹ thuật chung van cổng ty nổi

  Chất liệu thân van: gang cầu, gang dẻo, inox, đồng, thép…

  Đĩa: gang, inox…

  Đệm làm kín: cao su, teflon…

  Tay quay bằng thép hoặc gang

  Nhiệt độ hoạt động: 0 – 200 độ C

  Áp suất làm việc: 10bar, 16 bar, 25bar

  Kiểu lắp mặt bích 2 đầu

  Tiêu chuẩn mặt bích: BS, DIN, JIS, ANSI

  Xuất xứ: Malaysia, Đài Loan, Trung Quốc, Hàn Quốc, Thổ Nhĩ Kỳ, EU G7

  Hãng: Jaki, ARV, AUT, KBV, Wonli, SJV, Tis…

Một số thương hiệu van cổng ty nổi tiêu biểu

  Van cổng ty nổi Trung Quốc: Giá thành rẻ, có nhiều mặt hàng trôi nổi kém chất lượng. Quý khách hãy đến kho công ty Âu Việt để trải nghiệm dòng van Trung Quốc này.

  Van cổng ty nổi Malaysia: Hiện nay công ty đang phân phối các hãng van cổng Malaysia như ARV, AUT, AMG

  Van cổng ty nổi Hàn Quốc: Van cổng ty nổi YDK Hàn Quốc, SJV, Wonil

Các loại van cổng ty nổi thông dụng hiện nay

Van cổng thép loại ty nổi

  Chuyên sử dụng cho dầu nóng, các hệ thống yêu cầu áp suất và nhiệt độ cao. Có giá thành tương đối cao.

  Xuất xứ thông dụng tại Việt Nam: Nhật, Trung Quốc

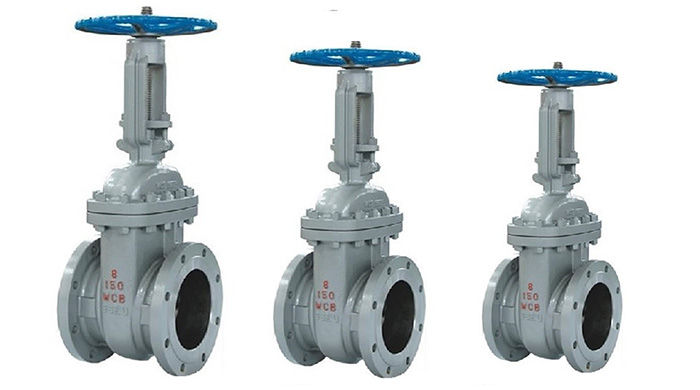

Van cổng ty nổi bằng thép

Van cổng ty nổi inox

  Van cổng inox ty nổi được sử dụng nhiều trong các dung dịch có tính ăn mòn cao, dùng trong ngành thực phẩm, nước biển

  Xuất xứ thông dụng tại VN: Nhật, Hàn, Trung Quốc

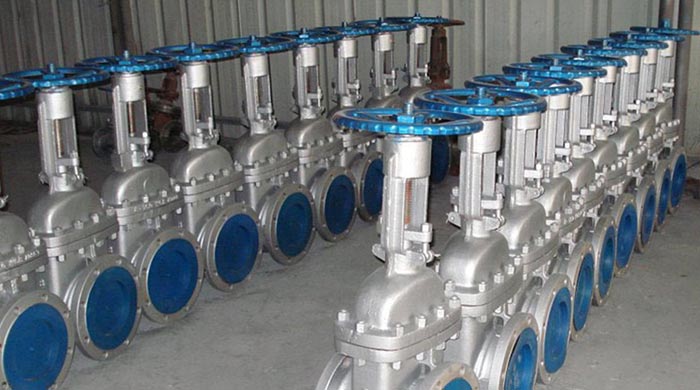

Van cổng ty nổi bằng inox

Van cổng ty nổi gang

  Đây là loại được ứng dụng nhiều nhất, có giá thành rẻ, đáp ứng đầy đủ các nhu cầu của hệ thống nước hiện nay.

  Có kích thước từ DN40, DN50,…. DN1500,…

  Có 2 loại gang là gang cầu và gang xám (gang cầu nhẹ hơn và chất lượng hơn gang xám)

  Bề mặt những van gang tốt thường được phủ thêm lớp sơn epoxy chống ăn mòn, chống bám bụi bẩn cực tốt.

  Kiểu lắp 2 đầu nối bích và đường ống.

  Xuất xứ đa dạng như: Malaysia, Trung Quốc, Hàn, Nhật, Thổ, Đài Loan…

Van cổng ty nổi bằng gang

Van cổng ty nổi tín hiệu điện

  Van cổng ty nổi tín hiệu là van gang thông thường và có lắp đặt thêm bộ tín hiệu điện.

  Loại này thường được dùng nhiều nhất trong hệ thống PCCC. Thông báo về bảng điều khiển trung tâm về tình trạng đóng mở của van nhờ lõi nam châm được lắp đặt thêm trên thân van.

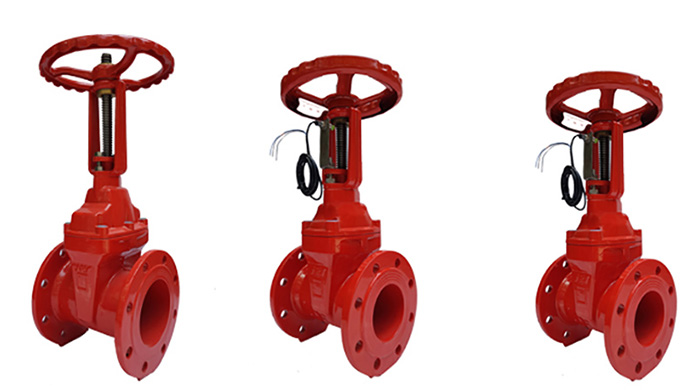

Van cổng ty nổi tín hiệu điện

Ứng dụng van cổng ty nổi

  Sử dụng cho hệ thống xử lý nước thải có độ bền cao, khả năng chống ăn mòn tốt

  Lắp đặt trong hệ thống kênh mương, thủy lợi, đập, cống,…

  Lắp đặt thêm đầu báo tín hiệu phục vụ trong hệ thống PCCC

  Hệ thống nước sạch, phòng bơm…

  Ứng dụng cho ngành dầu khí, chế tạo, sản xuất…

So sánh sự khác nhau giữa van cổng ty nổi và van cổng ty chìm

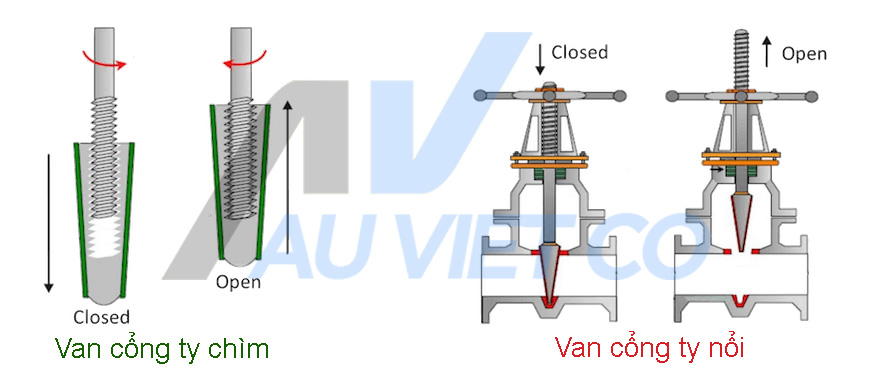

Sự khác nhau giữa van cổng ty nổi và ty chìm

    Có hai loại van cổng chủ yếu trên thị trường - Van cổng ty nổi và Van cổng ty chìm. Có lẽ bạn đang ở trong tình trạng khó xử và không biết làm thế nào để đưa ra lựa chọn chính xác. Mục này nhằm mục đích cho bạn biết sự khác biệt giữa hai loại van cổng này, và những lợi thế của cái này so với cái kia là gì. Hy vọng sẽ giúp ích được cho bạn.

  •  Van ty nổi cần nhiều không gian hơn trong hệ thống lắp đặt. Trong Van cổng ty nổi, tay cầm tròn xoay một trục ren được gắn vào lá van. Xoay tay cầm sẽ làm cho Trục ty tăng lên khi nó mở van và hạ xuống khi nó đóng van. Với một Van cổng ty nổi lên, thật dễ dàng để biết được van mở hay đóng bằng cách nhìn vào lượng Trục ty bị lộ. Nếu tay cầm được xả bằng ống (không có cuống lộ ra), van sẽ bị đóng. Nếu nhiều Trục ty bị lộ, van mở. Hệ thống đơn giản này có một vài nhược điểm có thể tránh được so với một loại van cổng khác.
  •  Đối với Van cổng ty chìm, nó thường thích hợp cho những nơi chật hẹp, nơi không đủ chỗ cho Trục ty để nâng cao, ví dụ, những nơi có ống ngầm. Van cổng ty chìm được mở hoàn toàn khi tay cầm được xoay càng xa càng tốt về bên trái và đóng hoàn toàn khi tay cầm được xoay càng xa càng tốt về bên phải. Trong cả hai trường hợp, tay cầm được xả bằng ống vì cơ chế bên trong ống mở và đóng van mà không nâng Trục ty. Một lợi thế khác của Van cổng ty chìm là dễ dàng hơn để khóa.
  •  Với Van cổng ty nổi, có thể cần hai khóa móc kích thước khác nhau để khóa và mở van.
  •  Với Van cổng ty chìm, một ổ khóa là đủ. Nhưng nhược điểm của van không tăng là thực tế là các sợi vít nâng cổng được tiếp xúc với chất lỏng được điều khiển bởi van. Điều này có thể gây ra vấn đề nếu chất lỏng có xu hướng làm bị rỉ, vì vậy van ty chìm thường chỉ được sử dụng trên chất lỏng và khí sạch.

Ưu và nhược điểm khi lựa chọn van cổng ty nổi

Ưu điểm

  • Van cổng là dạng van 2 chiều nên lắp đặt đơn giản không cần để ý chiều dòng lưu chất.
  • Van đóng mở hoàn toàn cho dòng chảy qua mà không làm giảm lưu lượng
  • Phần tay quay cấu tạo tối ưu có phần trợ lực giúp việc đóng mở đơn giản hơn rất nhiều
  • Dễ dàng nhận biết được tình trạng đóng mở của van nhờ phần ty nổi lên
  • Độ bền cao, ứng dụng được nhiều môi trường lưu chất khác nhau

Nhược điểm

  • Việc lắp đặt và vận hành van ty nổi cần khoảng không gian rộng và cao hơn ty chìm. Do cấu tạo lớn và phần ty van sẽ nâng lên khi mở.
  • Có kích thước lớn, việc vận chuyển và lắp đặt khó khăn hơn

Cảm ơn quý khách đã quan tâm đến sản phẩm van cổng ty nổi tại Âu Việt. Nếu còn thắc mắc cần tư vấn thêm hãy liên hệ với Van công nghiệp Âu Việt theo SĐT 088 992 9669 để được giải đáp chính xác nhất.
