Hướng Dẫn Lắp Đặt Van Cổng Đúng Kỹ Thuật

  Van cổng được sử dụng phổ biến trong các hệ thống cấp nước, PCCC, HVAC, xử lý nước và đường ống công nghiệp nhờ khả năng đóng mở và cô lập dòng chảy hiệu quả. Tuy nhiên, dù chọn mua van chất lượng đến đâu, nếu quy trình lắp đặt van cổng không đúng kỹ thuật sẽ dẫn đến rò rỉ, kẹt đĩa van, giảm tuổi thọ thiết bị và gây gián đoạn toàn bộ hệ thống. Bài viết này sẽ hướng dẫn chi tiết từng bước lắp đặt van cổng đạt chuẩn, các lưu ý quan trọng và cách bảo trì để hệ thống luôn vận hành ổn định.

Van cổng là gì? Vì sao cần lắp đặt đúng kỹ thuật?

Van cổng là gì?

  Van cổng (Gate Valve) hay còn gọi là van cửa, van chặn, là thiết bị dùng để đóng hoặc mở dòng lưu chất bằng cách nâng hoặc hạ đĩa van theo phương vuông góc với hướng dòng chảy. Khi mở hoàn toàn, đĩa van được nâng khỏi đường đi của dòng chảy, giúp giảm tổn thất áp suất và cho phép lưu chất đi qua thuận lợi.

  Van cổng có nhiều dạng khác nhau như van cổng ty nổi, van cổng ty chìm, van cổng nối ren và van cổng mặt bích, với vật liệu phổ biến gồm gang, gang cầu, thép và inox. Tùy vào môi trường lưu chất, áp suất, nhiệt độ và yêu cầu của hệ thống mà người dùng lựa chọn loại van phù hợp.

Vì sao phải lắp đặt van cổng đúng kỹ thuật?

  Lắp đặt đúng kỹ thuật không chỉ đơn thuần là nối van vào đường ống, mà còn quyết định đến sự an toàn của cả hệ thống:

• Chống rò rỉ tuyệt đối: Đảm bảo các điểm kết nối (mặt bích, ren, mối hàn) đạt độ kín khít cao nhất dưới áp lực làm việc.
• Tránh kẹt và lệch trục: Căn chỉnh chính xác giúp ty van và đĩa van di chuyển trơn tru, không bị co kéo hay lệch tâm do ứng suất đường ống
• Hạn chế sự cố trong quá trình vận hành: Lắp đặt đúng giúp giảm nguy cơ nứt thân van, hỏng gioăng, rò rỉ hoặc khó đóng mở, đặc biệt trong các hệ thống có áp suất cao.
• Tăng tuổi thọ van: Lắp đặt đúng kỹ thuật giúp giảm lực và ứng suất tác động lên thân van, mặt bích, gioăng và bu lông, từ đó hạn chế hư hỏng sớm.
• Tiết kiệm chi phí: Giảm tình trạng phải tháo van sửa chữa, thay thế linh kiện và hạn chế thời gian dừng hệ thống

Các bước lắp đặt van cổng đúng kỹ thuật

  Quy trình lắp đặt có thể thay đổi tùy theo loại van và kiểu kết nối. Tuy nhiên, về cơ bản có thể thực hiện theo các bước sau:

Chuẩn bị trước khi lắp đặt

  Trước khi lắp van, cần kiểm tra kỹ tình trạng van và hệ thống đường ống để tránh phát sinh sự cố trong quá trình vận hành.

• Kiểm tra van: Xác định đúng chủng loại, kích thước, vật liệu, cấp áp lực và kiểu kết nối của van. Đồng thời kiểm tra thân van, đĩa van, ty van và các bộ phận làm kín xem có bị nứt, móp méo hoặc hư hỏng hay không.
• Kiểm tra đường ống: Đảm bảo đường kính và tiêu chuẩn kết nối của đường ống phù hợp với van. Hai đầu ống cần được căn chỉnh thẳng, không bị lệch hoặc tạo lực kéo lên thân van.
• Chuẩn bị dụng cụ: Cờ lê, mỏ lết, gioăng, bu lông, băng tan hoặc máy hàn tùy kiểu kết nối.
• Vệ sinh đường ống: Làm sạch đầu ống, mặt bích, ren và loại bỏ dị vật bên trong đường ống.
• Xả áp hệ thống: Nếu lắp đặt trên hệ thống đang sử dụng, phải ngừng hệ thống, cô lập đoạn đường ống và xả hết áp suất trước khi lắp đặt. .

Quy trình lắp đặt van cổng theo kiểu kết nối

Mỗi loại van cổng sẽ có phương pháp kết nối riêng. Dưới đây là quy trình chi tiết cho hai kiểu kết nối phổ biến nhất hiện nay:

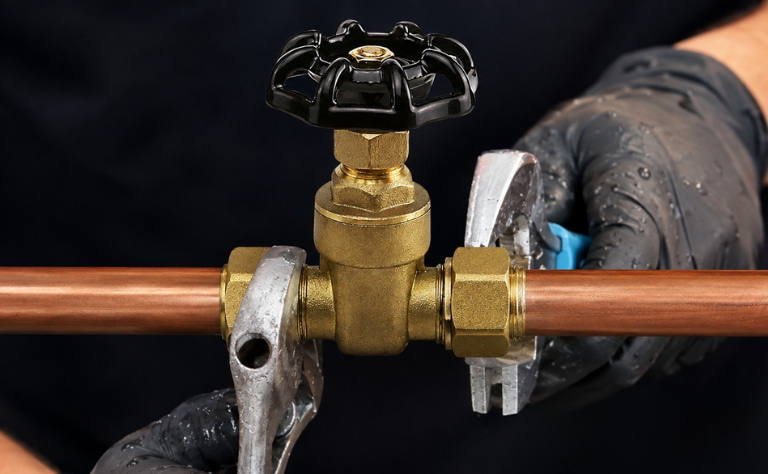

Các bước lắp đặt van cổng nối ren

 Thường áp dụng cho các dòng van cổng kích thước nhỏ (từ DN15 đến DN50) làm bằng đồng, inox hoặc thép.

• Bước 1: Kiểm tra van và vị trí lắp đặt: Kiểm tra kích thước, kiểu ren và đảm bảo vị trí lắp đặt phù hợp với van.
• Bước 2: Chuẩn bị đường ống: Cắt ống theo kích thước cần thiết, đảm bảo khoảng cách giữa hai đầu ống phù hợp với chiều dài van. Sau đó tạo ren ngoài ở hai đầu ống.
• Bước 3: Vệ sinh đường ống: Làm sạch bụi bẩn, cặn và tạp chất trên phần ren và khu vực lắp đặt.
• Bước 4: Quấn băng tan: Quấn băng tan PTFE lên phần ren ngoài theo chiều siết ren. Không nên quấn quá nhiều để tránh khó lắp hoặc ảnh hưởng đến mối nối.
• Bước 5: Lắp van vào đường ống: Đưa van vào đầu ống, vặn bằng tay để ren ăn khớp và đảm bảo không bị lệch ren.
• Bước 6: Siết chặt van: Dùng cờ lê hoặc mỏ lết tác động vào phần lục giác trên đầu nối của van để siết vừa đủ độ kín. Không dùng lực quá mạnh hoặc tác động vào tay quay, ty van để tránh làm hỏng van.
• Bước 7: Kiểm tra: Kiểm tra lại mối nối và vận hành thử van, đảm bảo van đóng mở nhẹ nhàng và không bị rò rỉ.

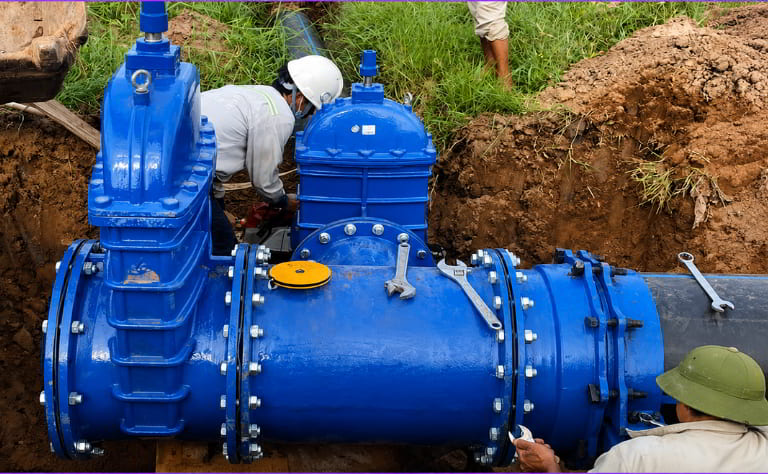

Các bước lắp đặt van cổng mặt bích

  Van cổng mặt bích thường được sử dụng cho đường ống có kích thước trung bình và lớn (từ DN50 trở lên) trong các hệ thống công nghiệp.

• Bước 1: Lắp mặt bích vào đường ống: Đối với ống thép hoặc kim loại cần căn chỉnh mặt bích đúng vị trí, sau đó hàn cố định và để nguội. Còn đối với ống nhựa, sử dụng mặt bích và keo chuyên dụng phù hợp, thực hiện đúng kỹ thuật và thời gian chờ.
• Bước 2: Tiến hành đưa van vài vị trí: Đặt van cổng vào giữa hai mặt bích của đường ống, căn chỉnh sao cho hai mặt bích song song và đồng tâm.
• Bước 4: Lắp gioăng làm kín: Đặt gioăng vào giữa mặt bích của van và mặt bích đường ống. Gioăng phải phẳng, đúng tâm, không bị gấp nếp và không che vào lòng ống.
• Bước 5: Bắt bu lông: Đưa đầy đủ bu lông qua các lỗ trên mặt bích, sau đó lắp đai ốc. Nên sử dụng đầy đủ số lượng bu lông theo thiết kế và tiêu chuẩn của mặt bích để đảm bảo lực ép đều.
• Bước 6: Siết bu lông: Dùng cờ lê hoặc dụng cụ siết phù hợp để siết bu lông từng bước theo thứ tự đối xứng hoặc hình chữ thập (X). Tăng lực siết dần để gioăng được ép đều, tránh siết chặt một bên ngay từ đầu vì có thể làm lệch van hoặc gây rò rỉ.
• Bước 7: Kiểm tra và vận hành thử: Kiểm tra mối nối, gioăng, bu lông; vận hành van và thử kín, thử áp trước khi đưa vào sử dụng.

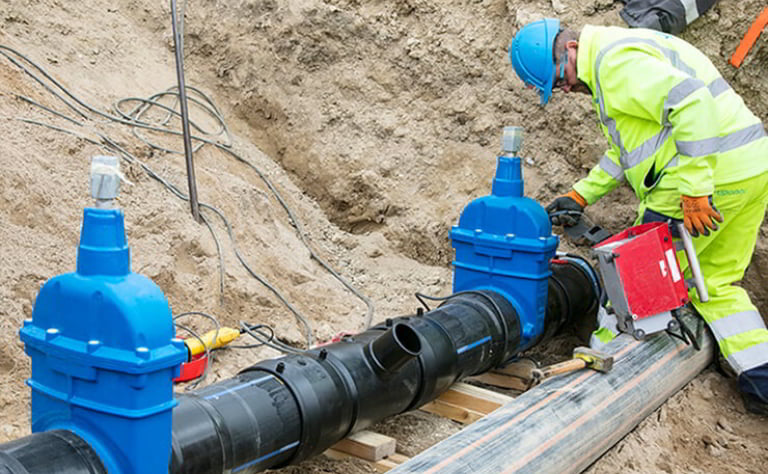

Các bước lắp đặt van cổng nối hàn

  Van cổng nối hàn phù hợp với hệ thống áp suất, nhiệt độ cao, yêu cầu độ kín tốt. Van thường có kích thước nhỏ đến trung bình, làm từ thép rèn hoặc inox.

• Bước 1: Kiểm tra kích thước: Kiểm tra kích thước van, đường ống và chiều dài lắp đặt để đảm bảo phù hợp với thiết kế.
• Bước 2: Chuẩn bị dụng cụ hàn: Chuẩn bị máy hàn, que hàn và các dụng cụ hỗ trợ phù hợp với vật liệu van và đường ống.
• Bước 3: Vệ sinh đầu ống: Làm sạch hai đầu đường ống và đầu hàn của van, loại bỏ bụi bẩn, dầu mỡ, rỉ sét để đảm bảo chất lượng mối hàn.
• Bước 4: Căn chỉnh và hàn van: Đưa van vào đúng vị trí, căn chỉnh thẳng hàng và đồng tâm với đường ống, sau đó tiến hành hàn cố định theo đúng quy trình kỹ thuật.
• Bước 5: Kiểm tra và bảo vệ mối hàn: Để mối hàn nguội hoàn toàn, kiểm tra chất lượng mối hàn. Sau đó có thể phủ sơn Epoxy hoặc lớp bảo vệ phù hợp để hạn chế ăn mòn và tác động của môi trường bên ngoài.

  Lưu ý: Khi hàn van, cần tuân thủ quy trình hàn và giới hạn nhiệt độ do nhà sản xuất quy định để tránh làm ảnh hưởng đến các bộ phận làm kín bên trong van.

Kiểm tra và vận hành thử

• Kiểm tra độ thẳng hàng, chắc chắn của van và các mối nối ren, bu lông hoặc hàn.
• Vận hành thử van bằng cách đóng/mở từ từ, đảm bảo đĩa van di chuyển trơn tru.
• Mở van từ từ để kiểm tra độ kín, áp lực và khả năng lưu thông của dòng chảy.
• Kiểm tra toàn bộ mối nối, đảm bảo không có hiện tượng rò rỉ nước hoặc lưu chất.
• Nếu phát hiện bất thường, cần xử lý trước khi thử áp lực toàn hệ thống và đưa vào vận hành chính thức.

Xem thêm: Hướng dẫn vận hành van cổng

Những lưu ý quan trọng khi lắp đặt van cổng

  Để van cổng hoạt động ổn định, kín khít và có tuổi thọ cao, cần thực hiện đúng kỹ thuật ngay từ khâu chuẩn bị, lắp đặt đến vận hành.

Trước khi lắp đặt

• Vệ sinh đường ống: Loại bỏ cát, bụi bẩn, xỉ hàn, mạt kim loại và rỉ sét bên trong đường ống để tránh làm kẹt hoặc hư hỏng gioăng.
• Kiểm tra van: Kiểm tra thân van, đĩa van, ty van, gioăng và các bộ phận kết nối trước khi lắp đặt.
• Trạng thái van: Nên giữ đĩa van đóng hoàn toàn trong quá trình lắp đặt để hạn chế bụi bẩn và vật lạ lọt vào bên trong.

Trong quá trình lắp đặt

• Vị trí lắp đặt: Ưu tiên lắp van theo phương thẳng đứng, tay quay hoặc ty van hướng lên trên để thuận tiện vận hành và bảo dưỡng. Với van cổng ty nổi, cần đảm bảo đủ khoảng trống phía trên cho ty van di chuyển.

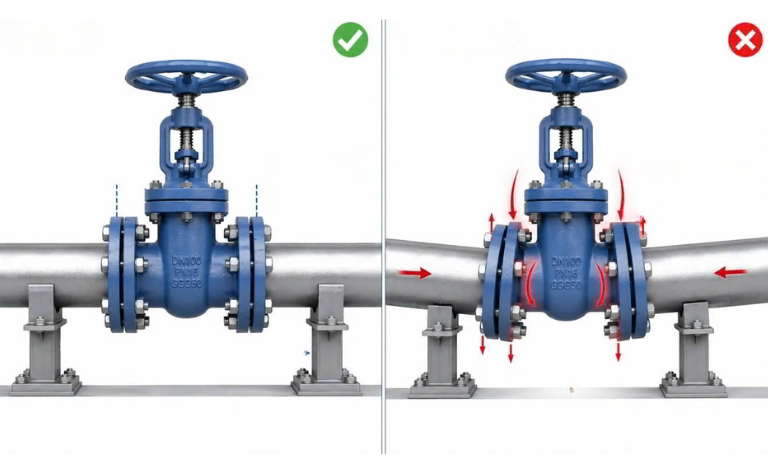

• Căn chỉnh đường ống: Van và đường ống phải thẳng hàng, đồng tâm. Không dùng bu lông hoặc lực kéo để ép van vào đường ống bị lệch.
• Lắp mặt bích: Đảm bảo hai mặt bích song song, đặt gioăng đúng vị trí, siết bu lông theo thứ tự đối xứng chéo hình chữ X, với lực tăng dần và đều nhau.
• Kết nối ren: Với van nối ren, sử dụng lực vừa phải và quấn băng tan đúng kỹ thuật, tránh để vật liệu làm kín lọt vào bên trong đường ống.
• Van nối hàn: Khi hàn, nên mở nhẹ đĩa van và kiểm soát nhiệt độ để hạn chế ảnh hưởng đến gioăng, lớp lót và các bộ phận bên trong.
• Cẩu nâng van: Khi lắp van kích thước lớn, sử dụng dây cáp đúng vị trí, ưu tiên móc vào thân hoặc mặt bích. Không buộc cáp vào tay quay hoặc ty van.
• Đỡ van và đường ống: Với van lớn, đặc biệt từ DN150 trở lên, nên bố trí giá đỡ phù hợp để giảm tải trọng lên van và hạn chế biến dạng đường ống.

Thử nghiệm và vận hành

• Chạy thử: Mở van từ từ, kiểm tra rò rỉ tại các mối nối và thử áp đúng yêu cầu kỹ thuật trước khi đưa vào vận hành chính thức.
• Sử dụng đúng mục đích: Chỉ dùng van để ĐÓNG HOÀN TOÀN hoặc MỞ HOÀN TOÀN, không nên sử dụng để điều tiết lưu lượng.
• Lực thao tác: Quay vô-lăng bằng tay với lực vừa phải, không dùng đòn bẩy quá dài để tránh gãy ty hoặc hỏng đĩa.
• Kiểm tra định kỳ: Thường xuyên kiểm tra ty van, gioăng, tay quay và các mối nối để phát hiện sớm tình trạng rò rỉ hoặc hư hỏng.

Cách bảo trì van cổng sau khi lắp đặt

  Sau khi lắp đặt, van cổng cần được kiểm tra và bảo trì định kỳ để đảm bảo đóng mở ổn định, hạn chế rò rỉ và kéo dài tuổi thọ. Tần suất bảo trì nên căn cứ vào điều kiện làm việc, loại lưu chất và hướng dẫn của nhà sản xuất.

• Kiểm tra định kỳ tình trạng thân van và các vị trí kết nối.
• Kiểm tra rò rỉ tại mặt bích, mối ren hoặc mối hàn.
• Kiểm tra tình trạng gioăng và bộ phận làm kín.
• Vệ sinh và bôi trơn ty van theo hướng dẫn của nhà sản xuất.
• Kiểm tra tay quay, hộp số hoặc bộ truyền động nếu van sử dụng thiết bị truyền động.
• Định kỳ đóng/mở thử để đảm bảo van không bị kẹt do lâu ngày không vận hành.
• Với hệ thống PCCC, cần thực hiện kiểm tra và bảo trì theo yêu cầu của hệ thống và quy định áp dụng.

Lưu ý an toàn: Trước khi tháo van phải đóng nguồn lưu chất, xả áp và đảm bảo hệ thống an toàn.

  Tóm lại, lắp đặt van cổng đúng kỹ thuật giúp van vận hành ổn định, đảm bảo độ kín, hạn chế sự cố và kéo dài tuổi thọ thiết bị. Hy vọng những chia sẻ trên từ Van Công Nghiệp Âu Việt đã giúp bạn có thêm thông tin hữu ích. Nếu cần tư vấn hoặc báo giá van cổng, hãy liên hệ với chúng tôi qua HOTLINE: 0962 455 506 hoặc qua Email: kdauviet3@gmail.com để được hỗ trợ nhanh chóng.
