  Van giảm áp (Pressure Reducing Valve) là loại van điều chỉnh áp suất hay còn được gọi là van điều áp, van ổn áp. Chức năng chính của van giảm áp này là khiến cho áp suất đầu ra thấp hơn áp suất đầu vào trên hệ thống công nghiệp, chúng có thể là ống dẫn khí, nước hoặc hơi. Khi một hệ thống đường ống có lưu lượng khí vượt quá áp lực cho phép bên trong thì van giảm áp có nhiệm vụ xả áp suất ra ngoài và giúp hệ thống ổn định áp suất.

  Van điều áp giúp cho hệ thống làm việc đạt hiệu quả và tránh hư hỏng trang thiết bị khác trong hệ thống khi áp lực quá cao.

Cấu tạo và nguyên lý hoạt động của van giảm áp

Cấu tạo của van giảm áp

  Van giảm áp có cấu tạo khá đơn giản gồm có 2 phần: Đầu vào và đầu ra.

  Phần chính của van là Piston, màng van, lò xo và núm điều chỉnh. Khi người sử dụng siết núm điều chỉnh càng chặt, theo chiều kim đồng hồ, thì lò xo sẽ được nén chặt hơn, do đó piston kéo theo cũng bị nén chặt, làm tăng áp lực đầu ra lên. Và ngược lại, khi người sử dụng nới lỏng phần núm điều chỉnh ngược chiều kim đồng hồ, lò xo dãn ra, phần pistong sẽ được nới lỏng, giúp giảm áp lực đầu ra.

Nguyên lý hoạt động của van giảm áp

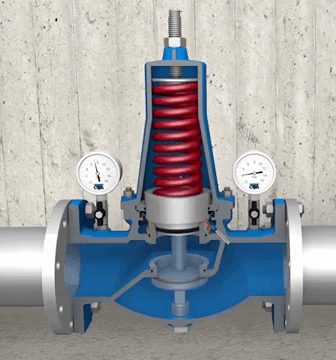

Nguyên lý hoạt động của van giảm áp trực tiếp

  Tại vị trí ban đầu, khi van giảm áp trực tiếp được mở hoàn toàn thì độ rộng của cửa ra được thiết lập bởi vít điều chỉnh, lúc này áp suất đầu ra của van là không đổi.

  Khi giá trị áp suất đầu ra bắt đầu tăng lên thì áp suất khoang trống nối với cửa ra của van cũng tăng lên, chúng sẽ đẩy piston điều khiển đi lên, làm giảm tiết diện cửa ra, dẫn tới làm giảm áp suất đầu ra. Và khi áp suất đầu ra bị giảm thì pittong điều khiển sẽ đi xuống, làm tang tiết diện cửa ra, dẫn tới làm tăng áp suất đầu ra. Đây là quá trình điều tiết áp suất, và nguyên lý của van giảm áp, giúp cho áp suất đầu ra gần như không thay đổi. Việc điều chỉnh áp suất giúp cho hệ thống hoạt động an toàn và hiệu quả, tránh các rủi ro và hỏng hóc các thiết bị khác trong hệ thống.

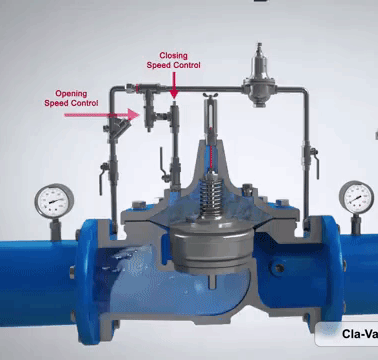

Nguyên lý hoạt động của van giảm áp gián tiếp

  Van giảm áp gián tiếp gồm 2 phần: van chính và van phụ. Van chính gồm có : ống trượt, lò xo cố định, thân van có rãnh nối. Van phụ gồm có: bi điều khiển, lò xo phụ, núm điều chỉnh lò xo.

  Khi lò xo phụ được thiết lập 1 áp suất đầu vào, ống trượt ở vị trí ban đầu, áp suất trong các khoang chứa là như nhau, lưu chất được chảy qua van bình thường. Khi lò xo phụ được thiết lập áp suất đầu ra lớn hơn đầu vào, thì van phụ sẽ mở, và lưu chất trong van phụ sẽ được thoát ra 1 lượng nhỏ chảy qua rãnh trên ống trượt. Lúc này, áp suất tại khoang đó sẽ bị giảm, ống trượt chính của van sẽ được nâng lên làm giảm tiết diện với khoang dưới, ống trượt sẽ hoạt động quanh vị trí được thiết lập. Quá trình này được lặp đi lặp lại nhiều lần, và mọi sự thay đổi áp suất đầu vào và đầu ra đều sẽ kéo theo sự dịch chuyển của ống trượt, áp suất đầu ra luôn được giữ cố định.

Các loại van giảm áp hiện nay

  Van giảm áp được dùng trong các hệ thống hơi, khí nén, xăng dầu, vì vậy chúng được phân chia thành các loại như sau:

Dựa theo nguyên lý hoạt động

  Chia theo nguyên lý hoạt động thì van giảm áp được chia thành 2 loại chính:

• Van giảm áp trực tiếp
• Van giảm áp gián tiếp

Van giảm áp phân loại theo lưu chất

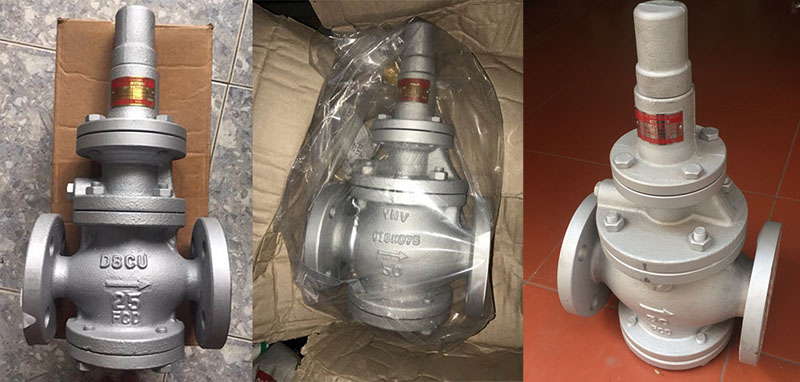

Dành cho hơi nóng

  Van giảm áp hơi nóng (hay còn gọi van Steam) là thiết bị dùng để ổn áp hơi nóng ở đầu ra của hệ thống. Sử dụng lực nén của lò xo ở phần cổ van để điều chỉnh áp suất đầu ra, bảo vệ các thiết bị trong đường ống như van cầu, ...

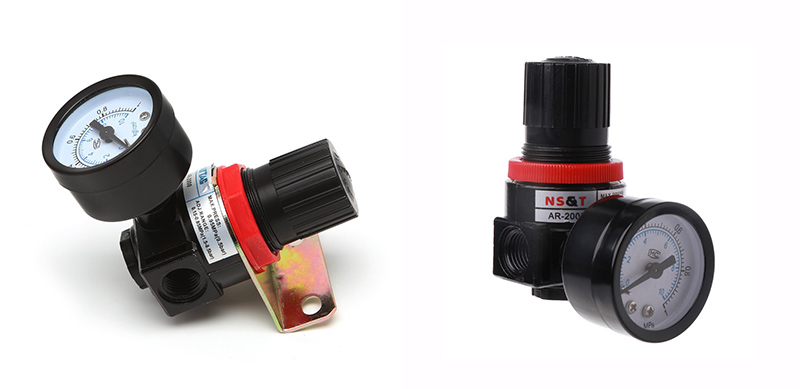

Dùng cho khí nén

  Van giảm áp khí nén là van xả áp, chúng được sử dụng ở các hệ thống khí, hơi, gas. Chúng có tác dụng đảm bảo và ổn định mức áp suất hoạt độn của các thiết bị máy móc trong hệ thống làm việc.

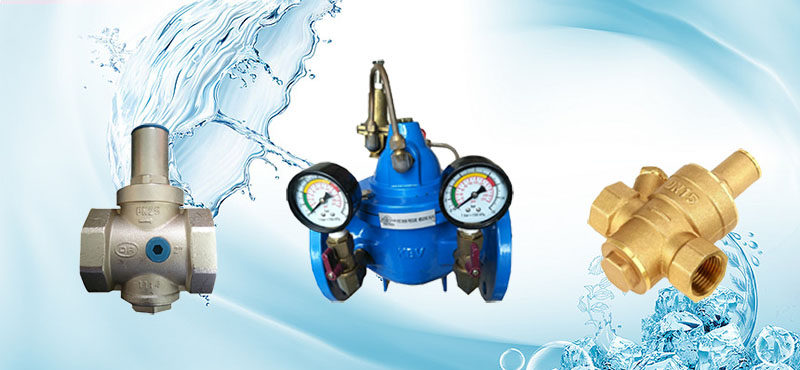

Dùng cho nước

  Van giảm áp nước được sử dụng chủ yếu trong các hệ thống đường ống cấp nước cho dân dụng hoặc công nghiệp. Van giảm giáp có vai trò giúp làm giảm áp lực nước đầu ra, và bảo về cho đường ống cấp nước. Khi áp lực nước trong đường ống tang cao, chúng ta phải sử dụng loại van giảm áp suất nước xuống để điều chỉnh và cân bằng áp lực đầu ra, giúp cho hệ thống hoạt động trơn chu và giảm thiểu các sự cố xảy ra trong quá trình vận hành.

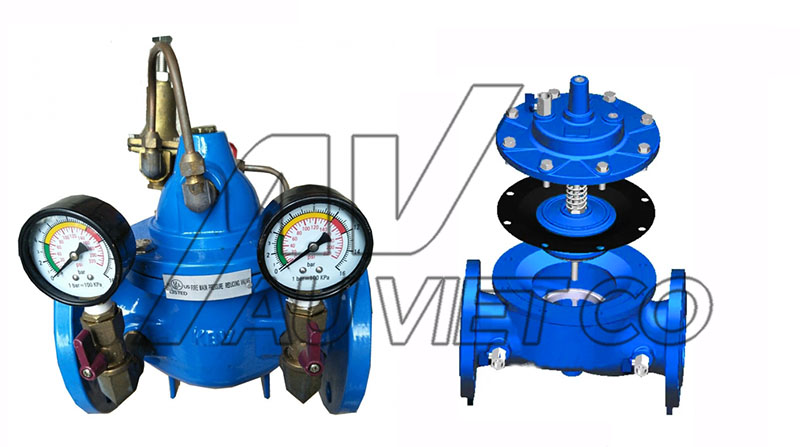

Van giảm áp thủy lực

  Van giảm áp thủy lực hay gọi là van điều áp thủy lực, hay van điều chỉnh áp suất thủy lực được dùng cho môi trường nước. Chúng vận hành dựa vào áp lực chảy của dòng nước trên hệ thống đường ống. Van giảm áp này được làm từ chất liệu gang cầu, chịu áp lực lớn và chống rỉ. Kích thước của van thủy lực thường từ DN50-DN300. Chúng có ưu điểm là điều chỉnh chính xác, dễ dàng thông qua Pilot.

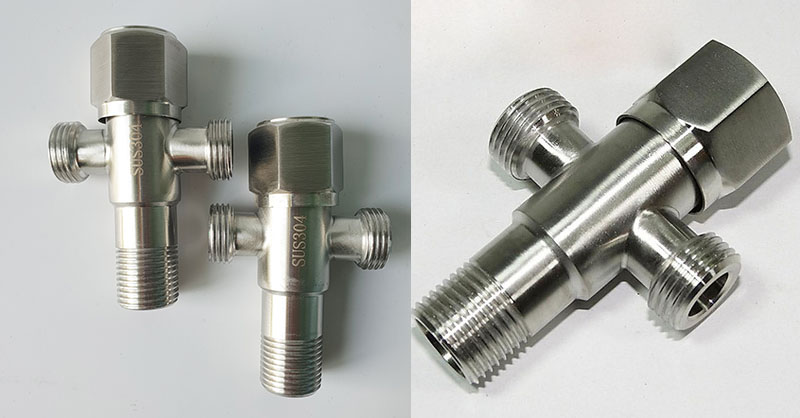

Van giảm áp inox

  Van giảm áp inox hay còn gọi là van điều áp inox, được làm bằng Inox tác động trực tiếp, được thiết kế sử dụng với hơi nước, khí nén, chất khí hoặc chất lỏng tương thích. Điểm đặc biệt của loại van giảm áp vi sinh này là gia công hoàn toàn bằng vật liệu barstock và chúng không sử dụng các nguyên liệu rèn hoặc đúc gang.v.v.

Van giảm áp phân loại theo kiểu kết nối

Kiểu lắp ren

  Đây là loại van giảm áp có kích thước nhỏ, thông thường từ DN15 đến DN100, dung cho đường ống có kích thước nhỏ. Cơ chế hoạt động của van giảm áp lắp ren khá đơn giản, người sử dụng chỉ cần điều chỉnh lò xo nằm phía trên của van giảm áp, khi siết chặt bulong ở phía trên theo chiều kim đồng hồ thì áp lực van sẽ tang, và ngược lại khi nới lỏng ngược chiều kim đồng hồ thì sẽ làm giảm áp lực đầu ra. Lò xo ở đây chịu nén của Bulong. Chính vì vậy khi chúng ta tác động bulong, thì lò xo chuyển động.

Kiểu lắp mặt bích

  Đây là loại van giảm áp mặt bích dùng cho đường ống có kích thước lớn, thường dùng từ DN50 – DN300. Van giảm áp này có tác dụng điều chỉnh áp lực môi chất bên trong đường ống bằng cách lắp mặt bích rất dễ dàng và đơn giản.

  Van giảm áp mặt bích về cơ bản cũng giống như các loại van khác, chúng giúp ổn định áp lực đầu ra của hệ thống. Áp lực đầu ra luôn luôn nhỏ, hoặc bằng đầu vào. Việc sử dụng van giảm áp nối bích khiến cho việc lắp đặt hay bảo trì hệ thống, hoặc thay thế 1 cách dễ dàng.

Thông số kỹ thuật chung của van giảm áp

• Kích thước: DN50 – DN300
• Kiểu kết nối: Nối ren hoặc nối bích
• Chất liệu: Gang, thép, inox
• Tiêu chuẩn kết nối: BS, DIN, JIS,.v.v
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: đến 180 độ C
• Môi trường làm việc: Nước, hơi, khí, hóa chất.v.v.
• Xuất xứ: Malaysia, Hàn Quốc, Trung Quốc, EU.v.v.
• Hàng có sẵn tại Auvietco.com.vn

Ứng dụng thực tế

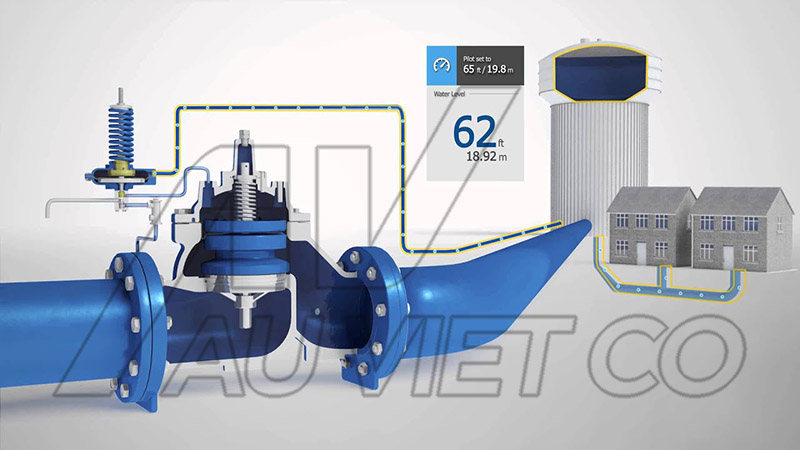

Ứng dụng của van giảm áp trong hệ thống đường ống cấp nước sạch

  Van giảm áp nước hay van giảm áp cho các môi trường lưu chất khác nhau đều được ứng dụng rất nhiều trong các ngành công nghiệp, khu công nghiệp, chế suất, trong các hệ thống đường ống cấp nước sạch, hệ thống phòng cháy chữa cháy, máy nén khí, công nghiệp chế biến thực phẩm, hóa chất, xăng dầu. Chúng có tác dụng làm giảm áp suất đầu ra, giúp môi trường hoạt động liên tục và đảm bảo cho hệ thống hoạt động tốt, tránh các sự cố hư hỏng xảy ra thông qua 2 loại: Van giảm áp trực tiếp và van giảm áp gián tiếp.

  Trong ngành chế biến thực phẩm, van điều áp được lắp đặt ở hệ thống nồi áp suất, làm ngăn chặn sự bùng nổ trong trường hợp cần duy trì nhiệt độ và áp suất cao để làm chin các loại thức ăn.

  Máy nén khi được dùng để giúp bơm lốp xe, các loại túi khí hoặc thổi sạch, mỗi loại máy móc thiết bị khác nhau, và vị trí khác nhau sẽ dùng loại có áp suất khác nhau.

  Trong ngành công nghiệp xăng dầu, van giảm áp xăng dầu có chức năng rất quan trọng, bởi việc truyền tải xăng dầu thông qua 1 hệ thống ống rất dài, và buộc phải sử dụng bơm tăng áp để tăng lực đẩy lưu chất đi xa. Vì vậy, phải sử dụng van điều áp trước khi chia nhỏ đường ống thành các nhánh khác nhau. Thông thường, van điều áp xăng dầu nên sử dụng loại có chất liệu tốt, chống ăn mòn.

Ưu và nhược điểm của van giảm áp

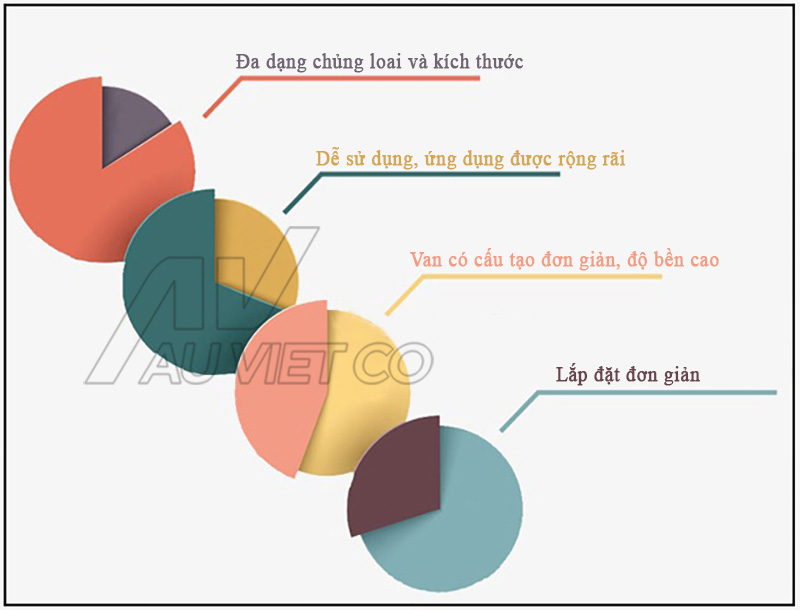

Ưu điểm:

• Van giảm áp thích ứng được nhiều môi trường làm việc khác nhau, lưu chất khác nhau
• Van giảm áp inox hay thép không gỉ chống ăn mòn, chống oxy hóa tốt, áp dụng cho các loại hóa chất, xăng dầu
• Van có thể hoạt động ở môi trường có nhiệt độ cao và áp suất lớn
• Kết nối được với nhiều tiêu chuẩn khác nhau

Nhược điểm:

• Áp suất ban đầu mà quá lớn thì van dễ bị gây ra tổn thương ở vị trí đĩa van
• Dễ xảy ra hiện tượng rò gỉ nếu không có lớp gioăng cao su
• Van giảm áp giống như van 1 chiều, nên sẽ bị tác động không tốt nếu xảy ra hiện tượng áp suất ngược

Những lưu ý khi sử dụng van giảm áp

Khi lựa chọn và sử dụng van giảm áp suất, người sử dụng (kỹ thuật viên) nên kiểm tra những điều cần thiết dưới đây:

• Sử dụng van giảm áp cho môi trường lưu chất nào? Hơi, khí nén, chất lỏng, nước.v.v.
• Áp suất đầu vào và áp suất đầu ra của hệ thống là bao nhiêu?
• Lưu lượng chất đi qua van như thế nào?
• Vật liệu của van là gì? Gang, thép, inox
• Tiêu chuẩn kết nối van với đường ống là gì?

Để lựa chọn van phù hợp với hệ thống của mình, chúng ta có 2 phương phát để áp dụng:

• Tính toán và lựa chọn hệ số KV
• Tra bảng lưu lượng van

Dựa vào 2 phương pháp trên, bạn sẽ biết được loại van giảm áp mình sử dụng có phù hợp với tiêu chuẩn lắp đặt đường ống hệ thống hay không? Và có đảm bảo an toàn hay không?
