Van Cổng Thép

  Van cổng thép là dòng van công nghiệp được thiết kế chuyên biệt để kiểm soát dòng chảy lưu chất trong các hệ thống đường ống nhiệt độ cao và áp suất lớn lớn. Nhờ kết cấu chắc chắn, độ bền cơ học tốt và khả năng chịu áp lực cao, van được ứng dụng rộng rãi trong cấp nước, PCCC, hơi, dầu khí và các hệ thống công nghiệp. Trong bài viết dưới đây, hãy cùng Van công nghiệp Âu Viêt tìm hiểu chi tiết về cấu tạo, thông số kỹ thuật, phân loại và ứng dụng của van cổng thép.

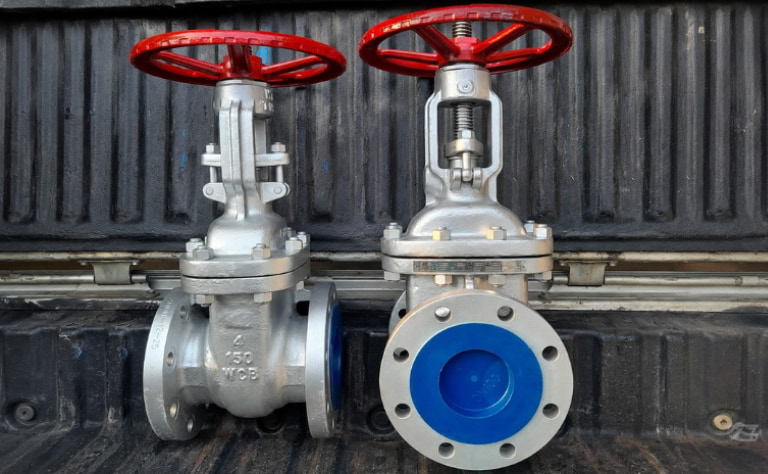

Tổng quan về van cổng thép

  Van cổng thép (Steel Gate Valve), còn gọi là van cửa thép hay van chặn thép, là dòng van công nghiệp dùng để đóng hoặc mở hoàn toàn dòng chảy trong đường ống. Khi mở, đĩa van được nâng lên khỏi tiết diện dòng chảy, giúp giảm tổn thất áp suất. Khi đóng, đĩa van hạ xuống và ép vào bề mặt làm kín để ngăn dòng lưu chất. Van chủ yếu dùng làm van khóa, không phù hợp để điều tiết lưu lượng liên tục khi mở một phần.

  Van cổng thép thường được chế tạo từ thép đúc hoặc thép rèn, phổ biến như WCB, A105 và các cấp vật liệu tương đương. Nhờ có độ bền cơ học cao, khả năng chịu áp suất và nhiệt độ tốt, van phù hợp với các hệ thống làm việc ở điều kiện khắc nghiệt như dầu khí, hóa chất, hơi nóng, hơi nước và đường ống công nghiệp.

   Hiện nay, Van Công Nghiệp Âu Việt cung cấp các dòng van cổng thép nhập khẩu từ Hàn Quốc, Nhật Bản, Malaysia, Trung Quốc và châu Âu, với nhiều lựa chọn về kích thước, áp suất, vật liệu và kiểu kết nối, đáp ứng nhu cầu sử dụng cho nhiều hệ thống công nghiệp khác nhau. Hàng sẵn gia, bảo hành từ 12 tháng, giá cạnh tranh

Cấu tạo và nguyên lý hoạt động của van cổng thép

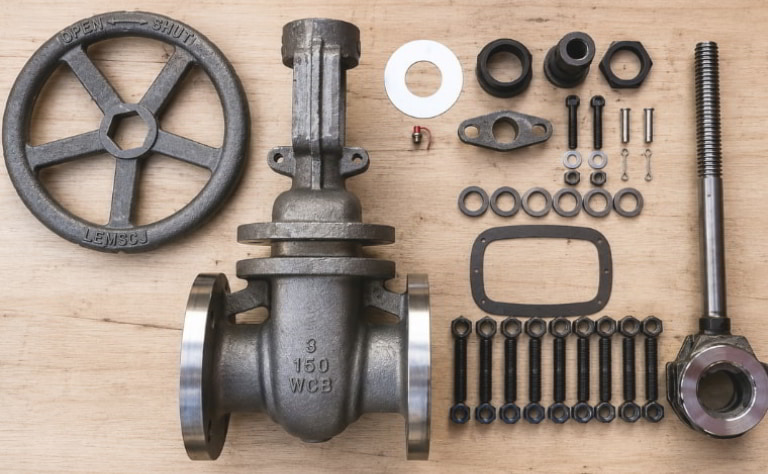

Cấu tạo van cổng thép

  Van cổng thép được chế tạo từ các bộ phận chính như:

• Thân van: Là bộ phận bao bọc và bảo vệ các chi tiết bên trong, thường được chế tạo từ thép đúc hoặc thép rèn. Hai đầu thân van có thể thiết kế đường ống chủ yếu dạng mặt bích hay nối hàn.
• Đĩa van: Là bộ phận trực tiếp thực hiện đóng – mở dòng chảy bằng chuyển động lên xuống. Đĩa van thường được chế tạo bằng thép và có thể phủ hoặc gia công bề mặt bằng hợp kim cứng để tăng khả năng chịu áp lực, mài mòn và nhiệt độ.
• Ty van: Là trục truyền lực nối giữa bộ phận vận hành và đĩa van. Khi tay quay được xoay, ty van truyền chuyển động đến đĩa van để nâng lên hoặc hạ xuống. Tùy thiết kế mà có dạng ty chìm hay tuy nổi.
• Tay quay: Là bộ phận dùng để vận hành van bằng tay. Đối với các van kích thước lớn hoặc yêu cầu lực đóng mở cao, tay quay có thể kết hợp với hộp số hoặc thay thế bằng bộ truyền động điện, khí nén.
• Gioăng làm kín: Thường được làm từ Graphite, PTFE hoặc các vật liệu làm kín chuyên dụng. Bộ phận này có nhiệm vụ tăng độ kín tại các vị trí tiếp xúc và ghép nối, hạn chế rò rỉ lưu chất.

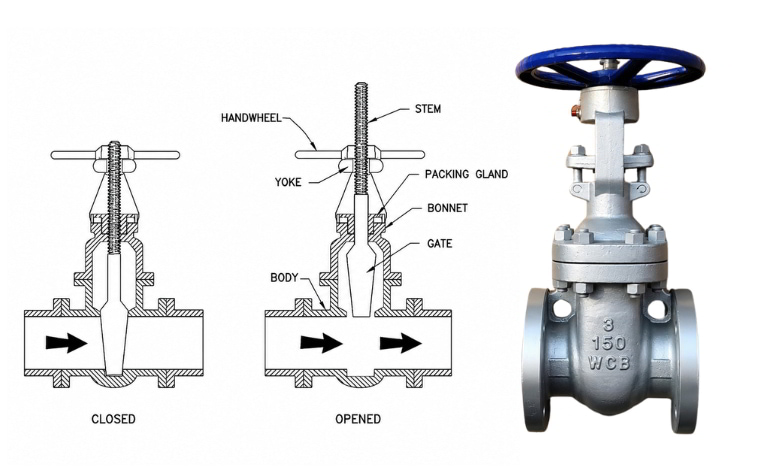

Nguyên lý hoạt động van cửa thép

  Van cổng hoạt động dựa trên cơ chế nâng lên hoặc hạ xuống của đĩa van theo phương thẳng đứng để đóng hoặc mở dòng lưu chất.

• Khi mở van: Người vận hành quay vô lăng theo chiều ngược kim đồng hồ, ty van dịch chuyển lên trên và nâng đĩa van lên theo. Khi mở hoàn toàn đĩa van nâng lên khỏi dòng chảy, giúp lưu chất lưu thông qua mà không bị cản trở hay sụt áp.
• Khi đóng van: Quay vô lăng theo chiều kim đồng hồ, ty van đẩy đĩa van hạ xuống, ép chặt vào bền mặt làm kín để chặn đứng dòng chảy.

  Lưu ý: Van cổng thép không phù hợp dùng để điều tiết lưu lượng bởi tốc độ dòng chảy đi qua khe hẹp có tốc độ tăng vọt gấp nhiều lần bình thường, gây xói mòn mạnh lên đĩa van và bề mặt làm kín.

Thông số kỹ thuật tiêu chuẩn van cổng thép

• Kích cỡ: DN15 – DN600
• Vật liệu thân: Thép đúc WCB (ASTM A216), A105.
• Ty van: Ty chìm, ty nổi
• Vận hành: Tay quay, hộp số hoặc bộ truyền động điện, khí nén
• Kiểu kết nối: Nối ren, nối hàn, mặt buchs
• Tiêu chuẩn mặt bích: DIN, BS, JIS, ANSI
• Áp lực làm việc: PN16, PN25, PN40
• Nhiệt độ hoạt động: Từ -10°C đến 450°C
• Môi trường hoạt động: Nước, hơi, dầu, khí, hóa chất...
• Xuất xứ: Hàn Quốc, Malayisa, Trung Quốc, EU…
• Giấy tờ: CO, CQ
• Bảo hành: 12 tháng
• Tình trạng hàng: Sẵn giao

Phân loại van cổng thép phổ biến

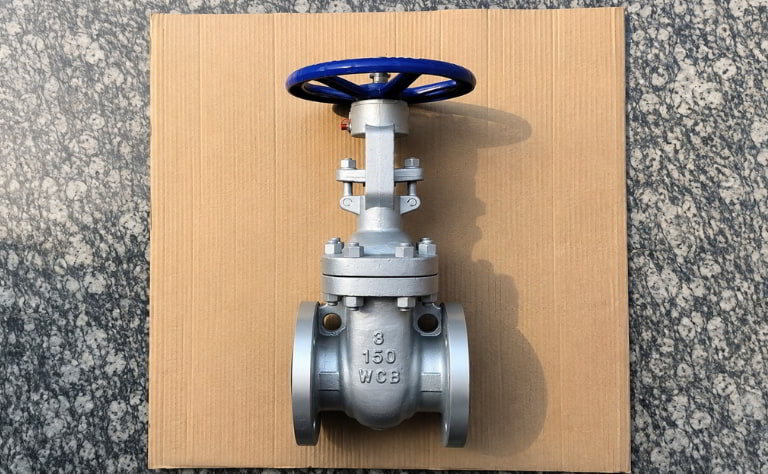

Van cổng thép ty nổi

• Van cổng thép ty nổi là dòng van có ty van chuyển động tịnh tiến lên xuống cùng với đĩa van khi đóng mở. Khi van mở, ty van nhô cao, còn khi đóng, ty van hạ xuống. Nhờ thiết kế này, người vận hành có thể dễ dàng nhận biết trạng thái đóng mở thông qua vị trí của ty van.
• Một ưu điểm đáng chú ý nữa của van ty nổi là phần ren truyền động thường nằm bên ngoài thân van và không tiếp xúc trực tiếp với lưu chất. Thiết kế này giúp hạn chế tác động của môi chất lên bộ phận ren, đồng thời thuận tiện hơn cho việc kiểm tra, bôi trơn và bảo dưỡng. Tuy nhiên, van cần đủ không gian phía trên để ty van di chuyển khi đóng mở.
• Van cổng thép ty nổi phù hợp với các hệ thống có không gian lắp đặt rộng và dễ tiếp cận, đồng thời yêu cầu quan sát trực tiếp trạng thái đóng/mở và thuận tiện kiểm tra, bảo dưỡng cơ cấu vận hành.

Xem thêm: Van cổng ty nổi

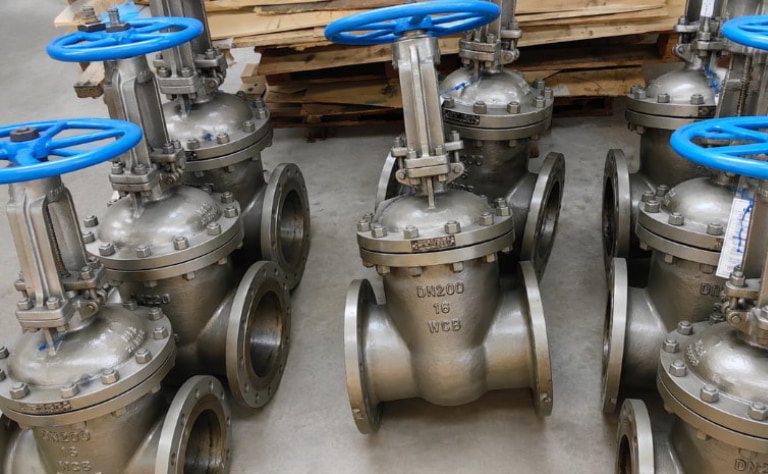

Van cổng thép nối bích

• Van cổng thép nối bích là loại van có hai đầu được gia công mặt bích để kết nối với mặt bích của đường ống. Mặt bích có thể được sản xuất với nhiều tiêu chuẩn mặt bích khác nhau như JIS, DIN, BS hoặc ANSI/ASME. Kiểu kết nối này thường được áp dụng cho các hệ thống đường ống có kích cỡ từ trung bình đến lớn.
• Dòng van này có độ bền và khả năng chịu áp lực tốt nhờ kết nối bu-lông qua mặt bích, giúp phân bố lực đều và phù hợp với các hệ thống áp suất cao. Ngoài ra, van dễ lắp đặt, tháo rời và bảo trì. Khi cần kiểm tra, sửa chữa hoặc thay thế, kỹ thuật viên chỉ cần tháo bu-lông và gioăng mà không phải cắt hay hàn lại đường ống.
• Nhờ những ưu thế trên, van cổng thép mặt bích rất phù hợp với các hệ thống cấp thoát nước, hơi, dầu, khí, xử lý nước, nhà máy điện và các dây chuyền công nghiệp.

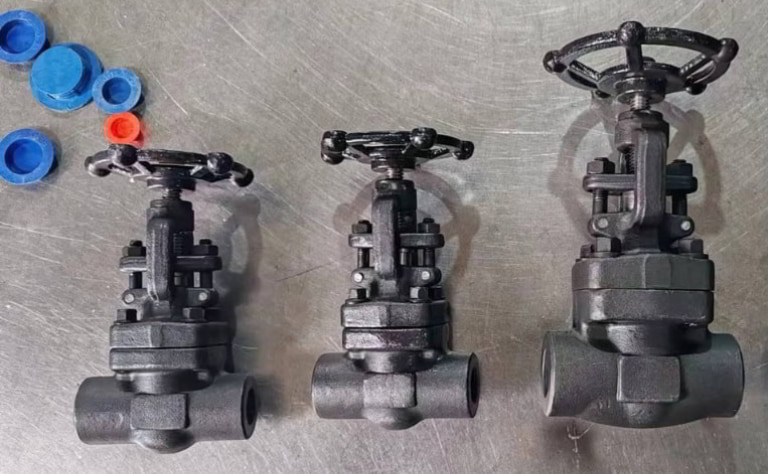

Van cổng thép nối hàn

• Van cổng thép nối hàn được kết nối trực tiếp với đường ống thông qua phương pháp hàn, phổ biến gồm hàn đối đầu và hàn lồng. Sau khi hoàn thiện, mối hàn tạo thành liên kết cố định giữa van và đường ống.
• Ưu điểm của kết nối hàn là khả năng chịu lực tốt, kết cấu gọn và giảm số lượng mối nối tháo lắp. Do không sử dụng mặt bích và bu lông bên ngoài, kiểu kết nối này thường được lựa chọn cho các hệ thống có yêu cầu cao về độ kín hoặc làm việc ở áp suất, nhiệt độ lớn.
• Nhược điểm của van cổng thép nối hàn là khó tháo lắp và bảo trì hơn van nối bích. Khi cần thay thế van, thường phải cắt mối hàn và hàn lại đường ống. Ngoài ra, độ kín và độ bền của mối nối phụ thuộc vào chất lượng vật liệu, kỹ thuật hàn và tay nghề thi công.
• Dòng van này thường được sử dụng trong các đường ống hơi, dầu khí, hóa chất, nhà máy điện và các hệ thống công nghiệp áp suất cao.

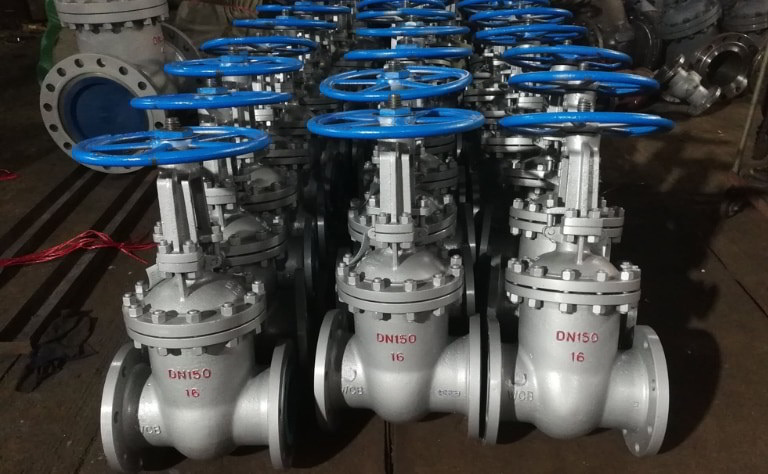

Van cổng thép đúc WCB

• Van cổng thép đúc WCB là dòng van có thân van được chế tạo từ thép carbon đúc theo tiêu chuẩn ASTM A216 WCB. Đây là vật liệu được sử dụng phổ biến trong chế tạo van và các thiết bị chịu áp lực, phù hợp với những hệ thống yêu cầu khả năng chịu áp suất và nhiệt độ cao hơn so với van gang thông thường.
• Nhờ đặc tính của thép carbon WCB, van có độ bền cơ học tốt, khả năng chịu áp lực và nhiệt độ tương đối cao, đáp ứng nhiều điều kiện làm việc trong công nghiệp. Phương pháp đúc cũng cho phép chế tạo thân van với nhiều kích thước và thiết kế khác nhau, phù hợp với các đường ống có đường kính và cấp áp suất đa dạng.
• Van cổng thép WCB thường được sử dụng cho nước, hơi, khí, dầu và một số môi chất công nghiệp không có tính ăn mòn mạnh. Với sự cân bằng giữa độ bền, khả năng gia công và chi phí, dòng van này được ứng dụng rộng rãi trong nhà máy, hệ thống hơi, dầu khí, cấp thoát nước và các đường ống công nghiệp.

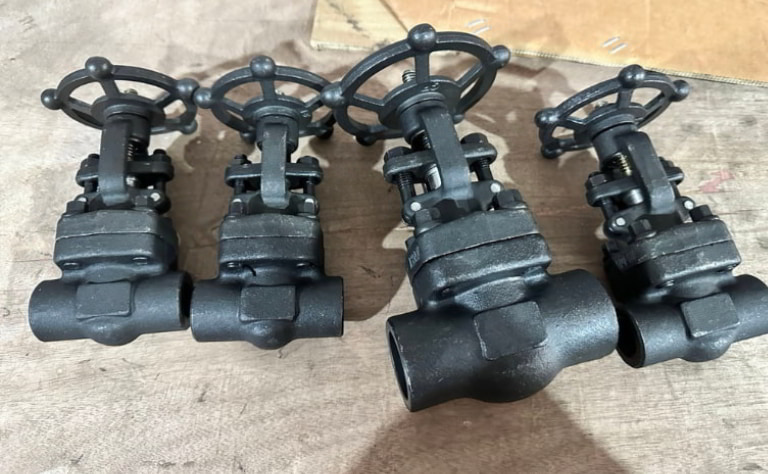

Van cổng thép rèn A105

• Van cổng thép rèn A105 là dòng van sử dụng thép carbon rèn theo tiêu chuẩn ASTM A105, khác với WCB là vật liệu thép carbon đúc. A105 được tạo hình bằng phương pháp rèn, giúp vật liệu có độ bền cơ học và khả năng chịu áp lực tốt, phù hợp với các chi tiết van làm việc trong điều kiện áp suất cao.
• Dòng van này phổ biến ở kích thước nhỏ đến trung bình và có thể được thiết kế với nhiều cấp áp suất khác nhau như Class 300, Class 600, Class 900 hoặc cao hơn. Tùy thiết kế, van có thể sử dụng kết nối ren hoặc kết nối hàn, đáp ứng yêu cầu lắp đặt của từng hệ thống.
• Van cổng thép A105 thường được ưu tiên trong các thiết kế cần độ bền cơ học cao và khả năng chịu áp lực tốt, đặc biệt ở các dòng van kích thước nhỏ và cấp áp suất cao. Van được sử dụng rộng rãi trong đường ống dầu khí, hơi, khí, hóa chất, nhà máy điện và các hệ thống công nghiệp áp suất cao.

Đánh giá ưu và nhược điểm của van cửa thép

Ưu điểm

• Chịu áp suất và nhiệt độ cao: Van có thể chịu nhiệt độ lên đến hơn 400 độ C, áp lực làm việc PN16, PN25, PN40, PN60... phù hợp với các hệ thống công nghiệp có điều kiện làm việc khắc nghiệt.
• Độ bền vượt trội: Kết cấu chắc chắn, khả năng chịu lực, rung động, va đập tốt và và ít bị biến dạng khi thay đổi nhiệt độ đột ngột.
• Tổn thất áp suất thấp: Khi mở hoàn toàn, đĩa van được nâng khỏi dòng chảy nên ít cản trở lưu chất.
• Đa dạng thiết kế: Có nhiều lựa chọn về kích thước, cấp áp lực, vật liệu, kiểu ty van và kết nối mặt bích hoặc hàn.
• Ứng dụng rộng rãi: Có thể sử dụng cho nhiều môi chất như nước, hơi, dầu, khí và các môi chất công nghiệp tùy theo vật liệu và tiêu chuẩn của van.

 Hạn chế

• Trọng lượng lớn: Thân van bằng thép đúc rất nặng, đặc biệt là đối với các van DN lớn, cần tính toán vị trí lắp đặt và phương án nâng đỡ phù hợp.
• Thời gian đóng/mở chậm: Van phải xoay vô lăng nhiều vòng để đưa đĩa van qua toàn bộ hành trình.
• Không dùng để điều tiết: Nếu mở một phần trong thời gian dài có thể gây xói mòn đĩa van và ảnh hưởng đến bề mặt làm kín.
• Giá thành cao: Giá van cổng thép thường cao hơn van cổng gang hay đồng cùng kích cỡ
• Nguy cơ ăn mòn: Van thép có thể bị rỉ sét hoặc ăn mòn khi làm việc trong môi trường hóa chất, nước biển hoặc môi chất có tính ăn mòn nếu chọn sai vật liệu hoặc bảo vệ, bảo dưỡng không phù hợp.

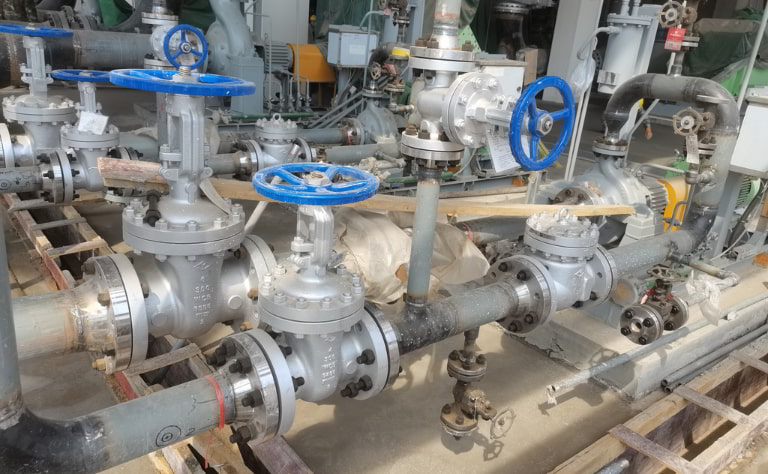

Ứng dụng thực tế của van cổng thép trong công nghiệp

  Van cổng thép chủ yếu được sử dụng để đóng hoặc mở dòng chảy trong các hệ thống có áp suất, nhiệt độ và kích thước đường ống lớn. Một số ứng dụng tiêu biểu như:

• Nhà máy nhiệt điện và hệ thống lò hơi: Kiểm soát dòng chảy hơi nước bão hòa và hơi quá nhiệt ở áp suất, nhiệt độ cực cao.
• Dầu khí và lọc hóa dầu: Sử dụng trên đường ống dẫn dầu thô, khí, xăng dầu và các hệ thống xử lý, phân phối dầu khí, nơi yêu cầu độ kín và khả năng chịu áp lực tốt.
• Công nghiệp hóa chất: Dùng để đóng/mở các tuyến ống vận chuyển hóa chất. Vật liệu van cần được lựa chọn phù hợp với đặc tính và mức độ ăn mòn của môi chất.
• Cấp thoát nước và trạm bơm: Sử dụng tại nhà máy xử lý nước, trạm bơm, hệ thống cấp nước công nghiệp và PCCC, đặc biệt trên các tuyến ống có đường kính lớn.
• Công nghiệp đóng tàu và luyện kim: Ứng dụng trong các hệ thống làm mát, cấp nước, dẫn khí và các đường ống công nghiệp có điều kiện làm việc khắc nghiệt


 Hướng dẫn chọn van cổng thép phù hợp

Để van cổng thép hoạt động ổn định, bền bỉ và đạt hiệu quả cao, khi lựa chọn van cần lưu ý một số điểm sau:

• Kích thước đường ống: Chọn van có DN phù hợp với đường kính danh nghĩa của đường ống, đảm bảo lắp đặt chính xác và đáp ứng lưu lượng thiết kế.
• Áp suất và nhiệt độ làm việc: Xác định áp suất, nhiệt độ thực tế của hệ thống để chọn van có PN hoặc Class phù hợp để tránh nứt vỡ thân van hay rò rỉ lưu chất khi vận hành.
• Loại môi chất: Xác định lưu chất như nước, hơi nóng, dầu, khí hoặc hóa chất để lựa chọn vật liệu thân van, đĩa van và bộ phận làm kín phù hợp.
• Vật liệu van: Thép đúc WCB phù hợp với nhiều hệ thống công nghiệp, trong khi thép rèn A105 thường dùng cho các ứng dụng áp suất cao. Với môi trường ăn mòn, cần lựa chọn vật liệu phù hợp cho toàn bộ các bộ phận tiếp xúc với môi chất.
• Kiểu kết nối: Kết nối mặt bích thuận tiện cho tháo lắp, kiểm tra và bảo trì, phù hợp với đường ống cỡ vừa và lớn. Còn kết nối hàn thích hợp cho hệ thống áp suất, nhiệt độ cao, yêu cầu độ kín tốt và kết nối cố định.
• Kiểu ty van: Ty nổi dễ quan sát trạng thái đóng/mở nhưng cần không gian phía trên, trong khi ty chìm có thiết kế gọn hơn, phù hợp với không gian hạn chế hoặc hệ thống chôn ngầm.
• Nguồn gốc và chứng từ: Ưu tiên van có nguồn gốc rõ ràng, kiểm tra kỹ các giấy tờ chứng nhận chất lượng và xuất xứ như CO/CQ để tránh mua phải hàng kém chất lượng

Nên mua van cổng Thép ở đâu chính hãng - uy tín?

Nếu bạn đang tìm mua van cổng thép chính hãng, nguồn gốc rõ ràng, thông số minh bạch và giá cạnh tranh, Van công nghiệp Âu Việt là một địa chỉ đáng tham khảo. Với 15 năm kinh nghiệm nhập khẩu và phân phối van công nghiệp, đơn vị cung cấp nhiều dòng van cổng thép phục vụ hệ thống cấp nước, PCCC, hơi, dầu khí và các công trình công nghiệp trên toàn quốc.

Khi mua van cổng thép tại Van công nghiệp Âu Việt khách hàng được:

• Tư vấn lựa chọn DN, PN/Class, vật liệu và kiểu kết nối phù hợp với như cầu của hệ thống.
• Sản phẩm có nguồn gốc rõ ràng, thông số kỹ thuật minh bạch.
• Hỗ trợ CO, CQ, catalogue, hình ảnh thực tế theo yêu cầu
• Hàng sẵn kho Hà Nội và TP Hồ Chí Minh, sẵn sàng cung ứng khi khách hàng có nhu cầu.
• Giá cạnh tranh, có chính sách chiết khấu cho dự án, nhà thầu và đại lý với số lượng phù hợp.
• Tư vấn kỹ thuật, lắp đặt và vận hành sản pahamr
• Giao hàng toàn quốc, hỗ trợ nhanh theo nhu cầu công trình.

   Nếu bạn cần van cổng thép cho hệ thống hơi, dầu khí, cấp nước hoặc công nghiệp, hãy liên hệ Van công nghiệp Âu Việt qua Hotline 0962 455 506 hoặc Email: kdauviet3@gmail.com để nhận báo giá chi tiết và tư vấn kỹ thuật miễn phí cho dự án của bạn.
