Van cổng ty chìm là một dạng van cổng với thiết kế trục ngắn, thụt hẳn so với tay quay van với thiết kế kế theo van cổng thì nhiệm vụ chính của nó là đóng ngắt dòng chảy, giúp kiểm soát dòng chảy lưu thông trong đường ống. Được thiết kế với chức năng chính là đóng ngắt dòng chảy

Giới thiệu về van cổng ty chìm

  Van cổng ty chìm loại cấu tạo đặc biệt có khả năng điều tiết lưu lượng dòng chảy, không nên dùng loại thông thường vào mục đích này làm cong hay gãy đĩa van, vì áp lực qua van sẽ tăng lên.

  Van cổng ty chìm thường được lắp nổi trên các đường ống dẫn nước hiện nay. Và đặc biệt đây là một dòng sản phẩm chuyên dụng nhất của van cổng. Với thiết kế dạng mặt bích thì nó sẽ làm giảm thiểu tối đa sự sụt áp khi dòng chảy lưu thông qua van ở khi mở và ngăn hoàn toàn dòng chảy khi đóng.

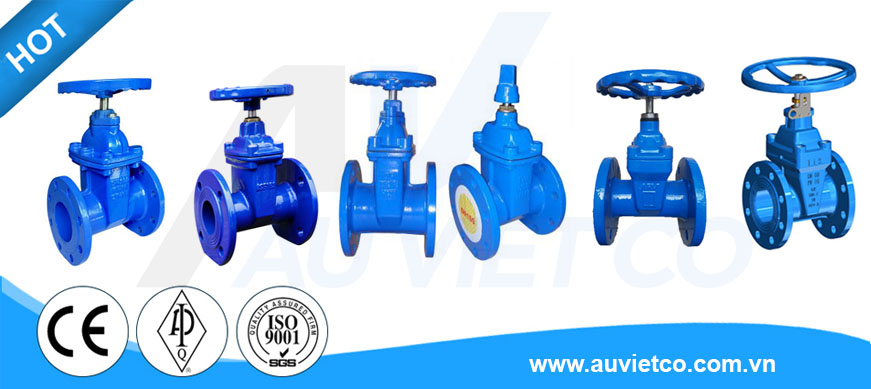

Van cổng ty chìm

   Van cổng ty chìm được lắp đặt trực tiếp vào đường ống kết nối, muốn lưu chất chảy qua van chúng ta thực hiện quay tay quay, quay ngược chiều kim đồng hồ làm cho cửa van nâng lên để lưu chất chảy qua. Tiếp tục thực hiện quay như vậy cho đến khi không quay được nữa thì coi như cửa van đã mở hoàn toàn. Để đóng cửa van ta thực hiện theo chiều quay ngược lại cho đến khi ty van trở về vị trí ban đầu thì van đã được đóng hoàn toàn.

Thông số kỹ thuật chung của van cổng ty chìm

   Kích cỡ van: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN700, DN800, DN900, DN1000

HÌNH

   Chất liệu thân van: Gang cầu, inox, đồng, thép

   Đĩa bằng gang bọc cao su EPDM, gang, inox, thép không rỉ

   Gioăng làm kín: cao su EPDM, Teflon,…

   Tay quay bằng thép không rỉ hoặc gang đúc

   Tiêu chuẩn mặt bích: DIN, BS, JIS

   Bề mặt được phủ sơn epoxy chống ăn mòn đối với chất liệu gang

   Áp lực làm việc: 10 bar, 16 bar, 25 bar, 40 bar

   Nhiệt độ làm việc: 0 ~ 230 °C, 490 °C với loại thép

   Môi trường sử dụng: Nước sạch, dầu, hơi , khí ….

   Xuất xứ: Malaysia, Hàn Quốc, Đài Loan, Thổ Nhĩ Kỳ, Trung Quốc, Nhật

Cấu tạo van cổng ty chìm

  Van cổng ty chìm là một dạng van cổng có thiết kế trục ngắn và thụt hẳn vào phía bên trong so với tay quay van. Sản phẩm này được sử dụng với mục đích là điều chỉnh, đóng ngắt dòng chảy và đồng thời còn có chức năng kiểm soát lưu lượng của dòng chảy lưu thông trong đường ống. Trong thực tế, sản phẩm này được sử dụng chủ yếu để đóng ngắt dòng chảy để đảm bảo độ bền của sản phẩm.

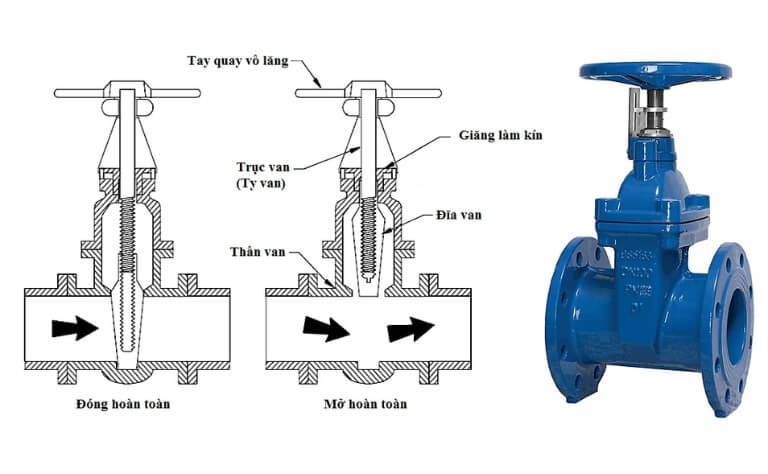

Cấu tạo van cổng ty chìm

  Về cấu tạo, sản phẩm này được tạo nên bởi 6 bộ phận chính đó là ty van, tay quay, trục tay quay, thân van, đĩa van và vòng đệm. Và chất liệu sử dụng để làm sản phẩm thường là đồng thiếc, gang xám, thép không gỉ.

Nguyên lý hoạt động

  Van cổng có nguyên lý hoạt động rất đơn giản, khi ta xử dụng tay quay xoay trái hay phải sẽ điều khiển đĩa van lên xuống nhằm đóng/mở dòng chảy qua.

  Van cổng ty chìm có cấu tạo khá đặc biệt nên khi điều khiển bằng tay xoay ty van vẫn giữ nguyên. Nếu chỉ nhìn bên ngoài vào rất khó phát hiện van đang đóng hay mở.

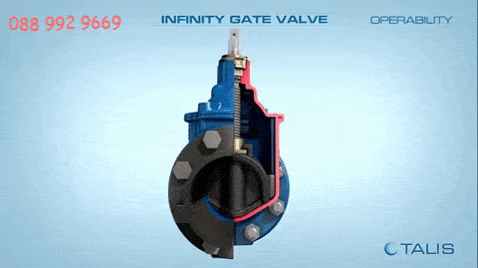

Nguyên lý hoạt động van cổng ty chìm

Các loại van cổng ty chìm phổ biến hiện nay

Van cổng ty chìm ren đồng

  Có kích thước nhỏ, kiểu lắp ren 2 đầu

  Thường được cấu tạo từ đồng toàn bộ, có thể mạ thêm Niken bên ngoài tăng tuổi thọ sử dụng van và chống bám bụi.

  Hiện nay loại này ở Việt Nam có 1 số đơn vị sản xuất như MIHA,.. ngoài ra còn có các hãng được ưa chuộng từ Thái Lan, Malaysia,…

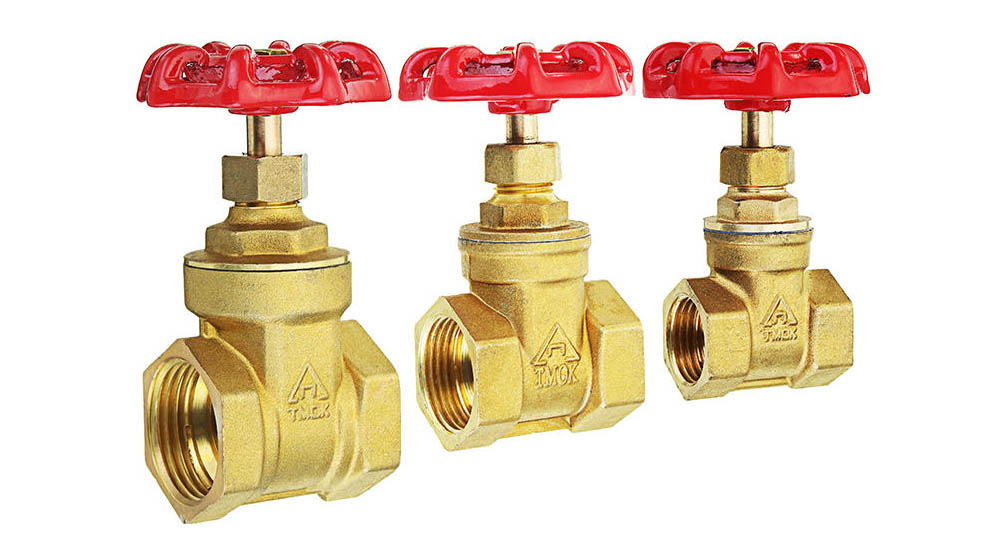

Van cửa ty chìm ren đồng

Van cổng ty chìm bằng gang mặt bích

  Có kích thước rất đa dạng từ DN40, DN50…. DN1000 và hơn

  Thân được đúc từ gang cầu, gang xám, bề mặt sẽ được phủ lớp sơn chống ăn mòn, chống bám bụi.

  Lá van được đúc bằng gang hoặc inox và bọc cao su chất lượng cao

  Đáp ứng được rất nhiều lưu chất sử dụng

  Loại này có rất nhiều đơn vị trên thị trường VN phân phối. Hiện nay Âu Việt đang phân phối chính hãng là: ARV- Malaysia, KBV-Thổ Nhĩ Kỳ, AUT-Malaysia

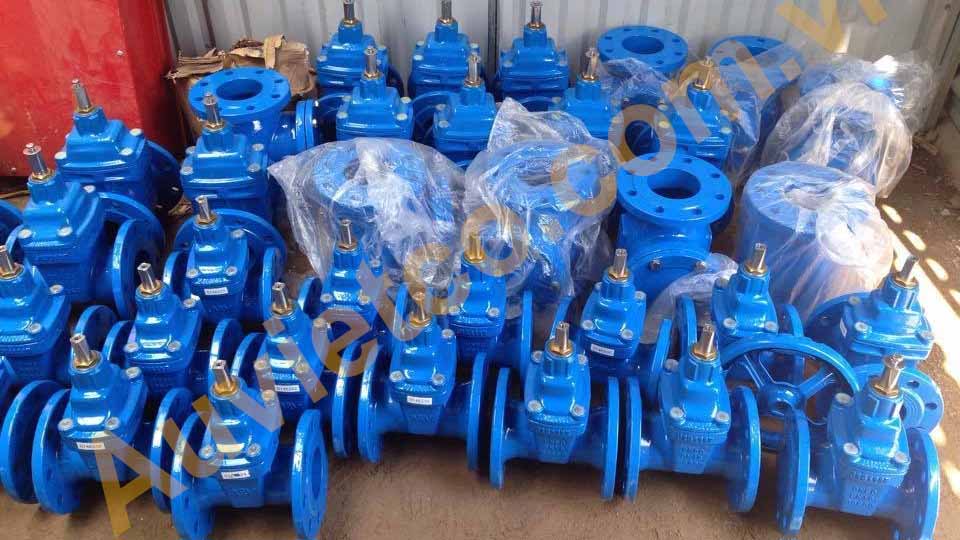

Van cổng ty chìm bằng gang mặt bích

Van cổng ty chìm bằng inox

  Loại này ít sử dụng, vì chuyên sử dụng cho môi trường có tính ăn mòn cao nhưng do thiết kế ty chìm nên độ bền không cao.

  Van cổng inox loại ty chìm chủ yếu dùng thay thế cho loại gang khi có lưu chất ở nhiệt độ cao

  Thường có xuất xứ từ: Nhật, EU, Trung Quốc

Van cổng ty chìm nắp chụp

  Đây là loại chuyên sử dụng cho hệ thống dẫn ngầm. Với thiết kế thay tay xoay ở trên thành nắp chụp, giúp ta có thể gắn thêm 1 thanh đòn lên mặt đất để đễ dàng điều khiển.

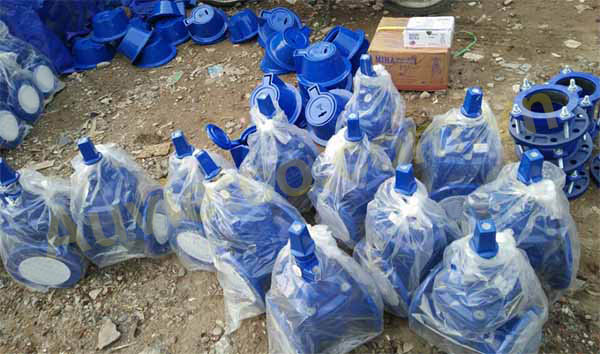

Van cửa ty chìm nắp chụp

Lưu ý khi sử dụng và lắp đặt

  Van cổng ty chìm có thiết kế đặc biệt ty tiếp xúc trực tiếp với lưu chất nên tránh không nên sử dụng với môi trường ăn mòn cao nhằm đảm bảo van hoạt động hiệu quả nhất.

  Không nên dùng van để điều tiết dòng chảy với áp suất lớn. Sẽ rất nhanh hỏng và bào mòn lá van.

  Với lưu chất có chưa rác, các vật thể cứng có thể mắc phải lá van khiến van không đóng hoàn toàn được nên sử dụng y lọc trước van để đảm bảo hoạt động tốt nhất.

  Những van mới có thể rò rỉ phần gioăng làm kín trên nắp, chỉ cần siết phần nắp vào vừa đủ là xong. Tránh xiết quá mạnh gây biến dạng gioăng sẽ làm hở phần này.

Ứng dụng

  Sử dụng cho nước sạch, phòng bơm, hệ thống PCCC trong chung cư, tòa nhà cao tầng…

  Chuyên dùng cho hệ thống khí sạch, các lưu chất không có tính ăn mòn do ty van bị ngâm trong lưu chất.

Ứng dụng của van cổng ty chìm

Ưu nhược điểm khi sử dụng van cửa ty chìm

  Bất kỳ sản phẩm thiết bị nào cũng có những điểm mạnh và yếu của nó, ta chỉ cần biết rõ được những điểm này của sản phẩm để sử dụng được hiệu quả cao nhất.

Ưu điểm

   Có thiết kế nhỏ gọn và nhẹ so với dòng ty nổi, có thể lắp đặt được ở những không gian chật hẹp, phù hợp với các hệ thống nước nhỏ;

   Có đa dạng loại chất liệu như: Van cổng inox, gang, thép

   Có giá thành rẻ, dễ dàng điều khiển bằng tay quay;

   Dùng ổn định trong môi trường nước sạch;

Nhược điểm

   Ty chìm khi trục van của loại này nằm bên trong với dòng lưu chất chảy qua do vậy chỉ có thể dùng trong môi trường không ăn mòn tránh tình trạng hỏng ty;

   Không có các size lớn như dòng ty nổi.

Lý do vì sao nên chọn auvietco mua van cổng ty chìm

   Sản phẩm xuất xứ đa dạng, được đội ngũ nhân viên nhiệt tình tư vấn lựa chọn và báo giá tốt nhất;

   Tất cả các xuất xứ đều được bảo hành chính hãng ít nhất 12 tháng theo cơ chế lỗi 1 đổi 1;

   Hỗ trợ giao hàng toàn quốc đến tận chân công trình;

   Van công nghiệp Âu Việt luôn có sẵn hàng van cổng ty chìm với các kích thước lớn.

  Mua van cổng ty chìm tại Hà Nội: Số 131, ngõ 8 khu tập thể cầu Bươu, Thanh Trì, Hà Nội;

  Mua van cổng ty chìm tại TPHCM: 140, đường số 7 kéo dài, khu phố 2, P Tân Tạo A, Q Bình Tân, TP HCM;

  Hotline: 088 992 9669 (có zalo) – Mr Tuấn Anh

Cam kết bán hàng van cổng ty chìm
