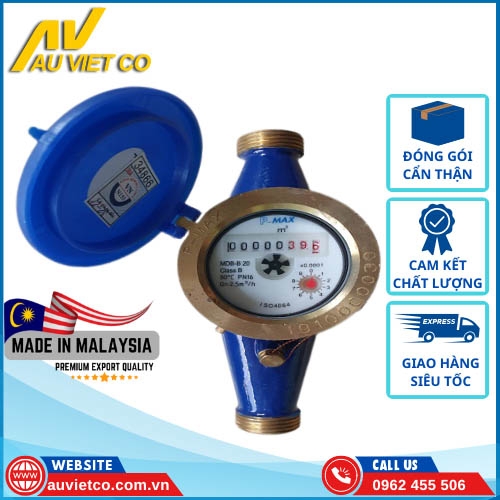

Đồng hồ đo nước sạch thân đồng Pmax Malaysia DN15 - DN40
- Tình trạng: Chỉ còn 1000 sản phẩm
- Thương hiệu: Pmax - Malaysia
0₫
Giá thị trường:
Thông số kỹ thuật:
- Tên sản phẩm: Đồng hồ đo nước thân đồng, dạng từ, mặt số khô Pmax
- Kiểu lắp ren, rắc co bằng đồng
- Dùng cho nước lạnh: 0-30 độ C hoặc nước nóng 30 - 90 độ C
- Áp suất tối đa 10bar
- Hàng luôn có sẵn với số lượng lớn
- Liên hệ HOTLINE: 0962 455 506 để tư vấn
Hãy để lại SĐT, chúng tôi sẽ gọi lại cho bạn ngay!
Đặc tính nổi bật đồng hồ Pmax loại thân đồng nối rắc co
+ Mặt số khô, dễ dàng cho việc bảo trì, bảo dưỡng
+ Bộ phận được đo hút chân không. Trong điều kiện sương mù , băng giá không bị mờ mặt số, các chì số trên mặt đồng hồ hiển thị rõ nét trong thời gian dài
+ Thông số kỹ thuật được sàn xuất theo tiêu chuẩn quốc tế ISO4064.Cấp B
Điều kiện làm việc :
Nhiệt độ nước :
+ 0.1°c ~ 30°c dành cho nước lạnh
+ 30”c ~ 90°c dành cho nước nóng Áp lực nước : 5 1 .OMpa. Sai số tối đa cho phép
(1) Vùng lưu lượng có giá trị Qmin ( gồm cả giá trị Qmin) đến Q,( không bao gồm giá trị Qt) Sai số cho phép lớn nhất tại vùng này là ± 5%.
(2) Vùng lưu lượng có giá trị Qt ( gồm cả giá trị Qt ) đến Qs ( gồm cả giá trị Qs)
Sai số cho phép lớn nhất tại vùng này là ±2%;
Dành cho nước nóng là ±3%.
Thông số kỹ thuật
|
HIỆU |
Kích thuớc (mm) |
Cấp |
Qmax Lưu lượng lớn nhất |
Qn Lưu lượng định mức |
Qt Lưu lưọrng chuyền tiep |
Qmin Lưu lưọii” nhỏ nhất |
Chi sổ đo nhó nhẩl |
Chi sổ do lởi! nhất |
|
m3/h |
L/h |
m3 |
||||||
|
PMAX-15 |
15 |
B |
3 |
1.5 |
120 |
30 |
0.00005 |
99.999 |
|
PMAX-20 |
20 |
B |
5 |
2.5 |
200 |
50 |
0.00005 |
99,999 |
|
PMAX-25 |
25 |
B |
7 |
3.5 |
280 |
70 |
0.00005 |
99,999 |
|
PMAX-30 |
30 |
B |
12 |
6 |
480 |
120 |
0.00005 |
99,999 |
|
PMAX-40 |
40 |
B |
20 |
10 |
800 |
200 |
0.00005 |
99,999 |

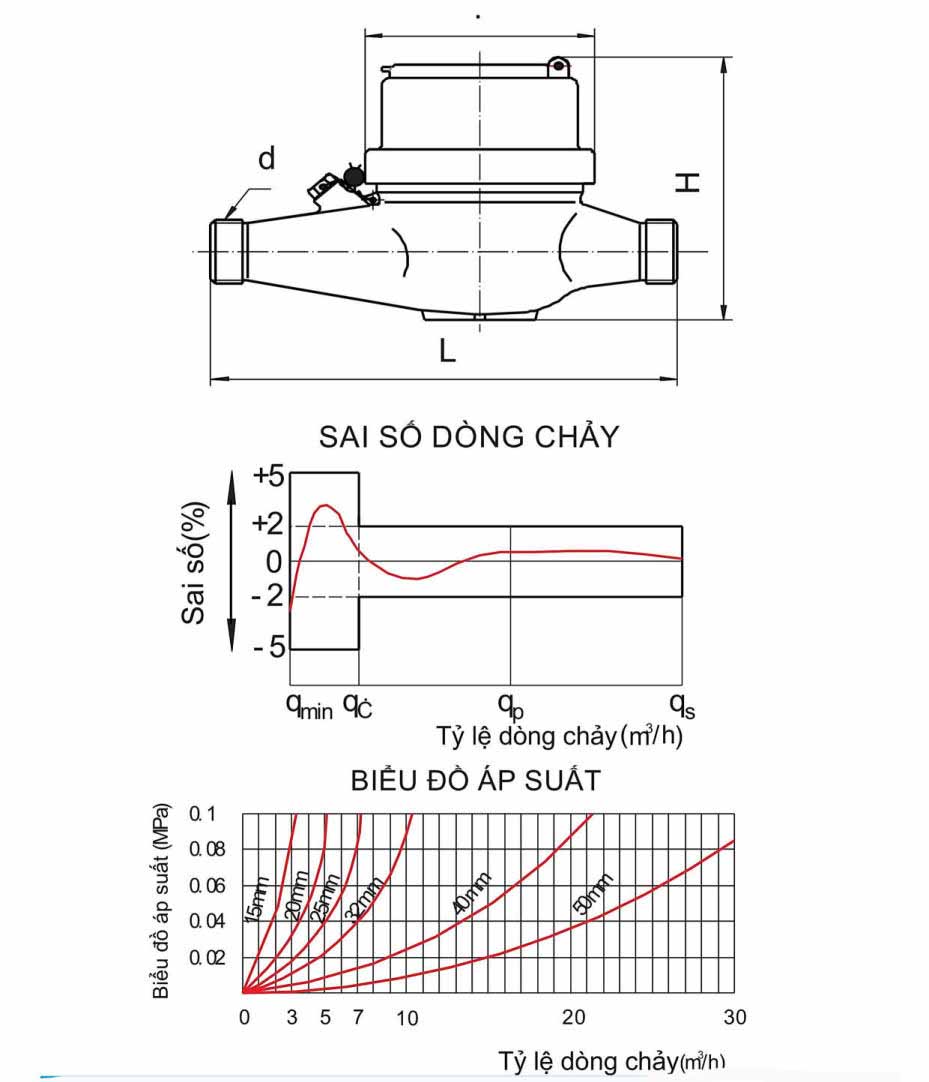

Kích thước đồng hồ nước sạch Pmax DN15-DN40
|
Hiệu |
Kích Ihước |
L Dài |
B Rộng |
H Cao |
d KẾT NỐI ĐẦU REN |
|
mm |
|||||
|
PMAX-15 |
15 |
165 |
81 |
109 |
G3/4B |
|
PMAX-20 |
20 |
190 |
81 |
109 |
G1B |
|
PMAX-25 |
25 |
225 |
96 |
130 |
G1.1/4B |
|
PMAX-30 |
30 |
230 |
100 |
130 |
G1.1/2B |
|
PMAX-40 |
40 |
200 |
110 |
135 |
G2B |

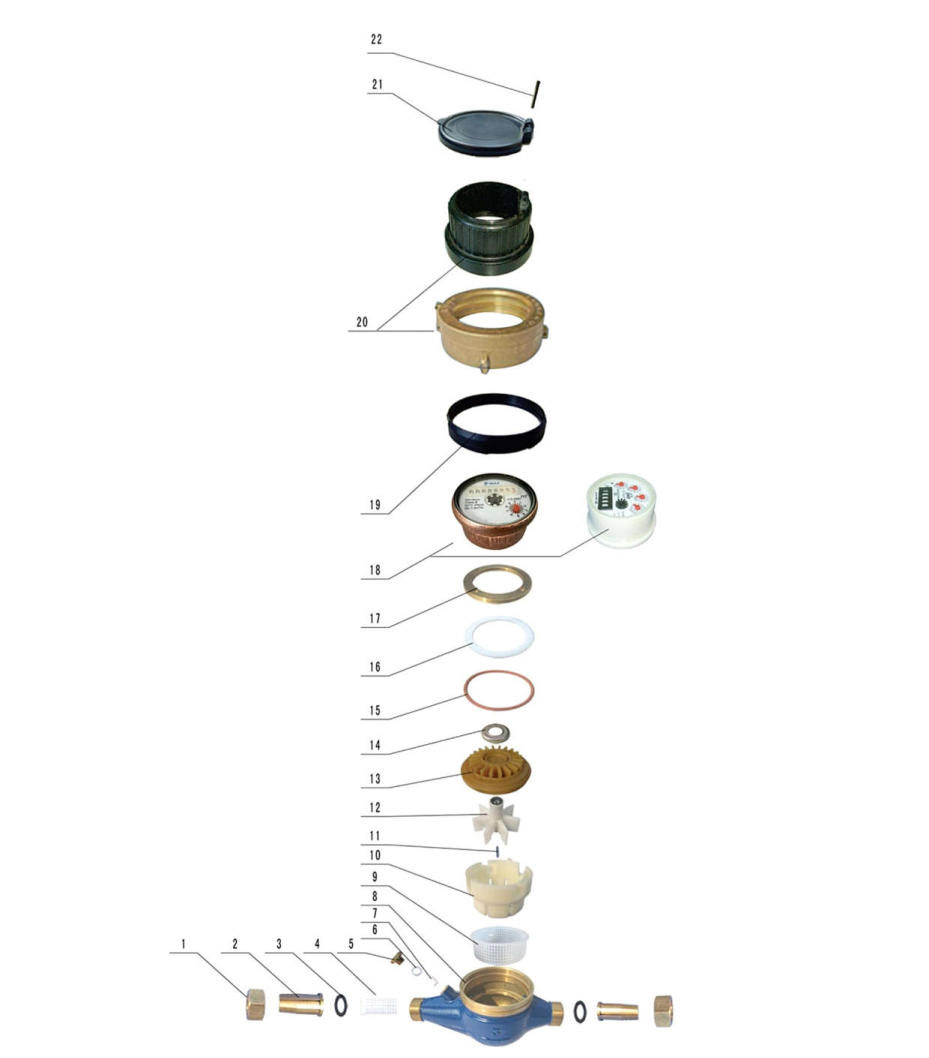

Bảng chi tiết các bộ phận của đồng hồ nước
|
TT |
BỘ PHẬN |
VẬT LIỆU |
Số lượng |
|
I |
Khớp nối Rẳc co |
Đồng |
2 |
|
2 |
Khớp nối thân Rắc co |
Đồng |
2 |
|
3 |
Vòng đệm Rắc co |
Cao su |
2 |
|
4 |
Lọc cặn đồng hồ |
Nhựa tổng hợp |
1 |
|
5 |
Nút hiệu chinh |
Đồng |
1 |
|
6 |
Vòng đệm hiệu chinh |
Nylon |
1 |
|
7 |
Vít hiệu chinh |
POM |
1 |
|
8 |
Thân đồng hồ |
Đồng |
1 |
|
9 |
Đáy lọc |
LDPE |
1 |
|
10 |
Khay đo dòng chảy |
ABS |
1 |
|
II |
Trục Tuabin |
Hợp chất định hướng |
1 |
|
12 |
Tuabin cánh quạt |
Hợp chất định hướng |
1 |
|
13 |
Đĩa chuyển động từ |
Nylon |
1 |
|
14 |
Vòng đệm từ tính |
Thép không gi |
1 |
|
15 |
Gioăng |
Cao su |
1 |
|
16 |
Vòng dệm trượt |
POM |
1 |
|
17 |
Vòng đệm định vị |
Đồng |
1 |
|
18 |
Mặt đồng hồ |
Kinh cường lực - Nhựa tổng hợp |
1 |
|
19 |
Vòng giữ |
ABS |
1 |
|
20 |
Đai chụp |
Đồng(DN15 – DN20) , Nhựa(DN20-DN40) |
1 |
|
21 |
Nắp mặt đồng hồ |
HDPE |
1 |
|
22 |
Chốt |
Đồng |
1 |
Quý khách có nhu cầu cần mua đồng hồ nước sạch Pmax DN15 DN20 DN25 DN32 DN40 vui lòng liên hệ Hotline để được hỗ trợ BG nhanh nhất.
