Van bướm tay gạt là một trong những loại van công nghiệp không thể thiếu hiện nay. Nhằm đáp ứng được nhiều ứng dụng khác nhau, tối ưu được hiệu suất hoạt động cũng như giá thành sản phẩm mà nhà sản xuất cho ra đời rất nhiều loại van khác nhau. Nội dung bài này sẽ nêu rõ tất cả thông tin về loại van này và cách lắp đặt cũng như vận hành chính xác nhất.

Van bướm tay gạt là gì?

  Là loại van bướm thông thường có bộ phận điều khiển bằng tay gạt ở phía trên sử dụng để đóng mở hoặc điều tiết dòng chảy của nước, dầu, ….

  Chỉ với thao tác tay là cầm gạt quay trục theo chiều kim đồng hồ hoặc ngược chiều để giúp đóng mở lá van.

Van bướm tay gạt

Cấu tạo van bướm tay gạt

  Cấu tạo van bướm tay gạt khá đơn giản, các bộ phận chính của van bướm là thân van, roăng làm kín, đĩa và trục quay. Một van bướm tay gạt có đĩa được đặt ở trung tâm của ống được kết nối và trục quay được kết nối với một bộ truyền động là tay gạt ở bên ngoài của van.

Cấu tạo van bướm tay gạt

  Ở vị trí đóng, đĩa vuông góc với dòng chảy. Trục xoay cũng được niêm phong bằng cách sử dụng vòng chữ o. Khi bộ truyền động là tay cầm gạt xoay trục 90 độ, đĩa sẽ di chuyển ra khỏi vị trí van và vị trí song song với dòng chảy. Xoay một phần cho phép dòng chảy được điều tiết hoặc chảy theo tỷ lệ.

Nguyên lý hoạt động van bướm tay gạt

  Van bướm tay gạt được điều khiển cơ (bằng tay) không tốn kém và dễ vận hành, và thường có size nhỏ từ DN 50 – 200

  Nguyên tắc đóng mở là chuyển động quay một phần tư, được sử dụng để dừng, điều tiết và bắt đầu dòng chảy. Van bướm là một loại mở nhanh chóng. Một vòng quay 90° của tay cầm có thể đóng hoặc mở hoàn toàn van

  Là loại phổ biến cho các van bướm nhỏ và có khả năng đóng mở và điều tiết dòng chảy tốt nhất.

  Xem chi tiết hình ảnh sẽ có những nấc số để người điều khiển vận hành dễ dàng và điều chỉnh lựa chọn theo các đóng mở hoàn toàn hay điều tiết từng nấc số.

Lưu ý khi lắp đặt và vận hành

Lưu ý

  • Trước khi lắp cần kiểm tra van đã đúng thông số kỹ thuật hiệu suất đáp ứng chuẩn cho hệ thông chưa;
  • Không dùng roăng giữa bích và van để lắp đặt;
  • Kiểm tra kỹ đường ống, loại bỏ rác thải, tạp chất, mối hàn… trước khi lắp van vào đường ống;
  • Mở lá van 1 góc nhỏ khoảng 45 độ trước khi lắp bích để căn chỉnh siết bu lông chuẩn xác hơn tránh gây hỏng roăng làm kín của van bướm;
  • Phải lắp mặt bích đúng kích cỡ van.

Hướng dẫn lắp đặt

  Trong nội dung phần này mình sẽ hướng dẫn các bước lắp đặt van bướm tay gạt dạng wafer theo 10 bước dưới đây bạn có thể tham khảo qua:

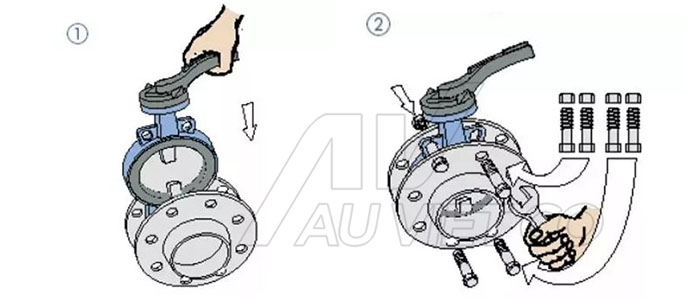

Bước 1: Căn chỉnh lỗ bu lông và đặt 2 bích 2 đầu van bướm

Bước 2:. Chèn 4 cặp bu lông siết nhẹ nhằm cố định vị trí bích và van bướm lại

Lắp đặt van bướm tay gạt 1

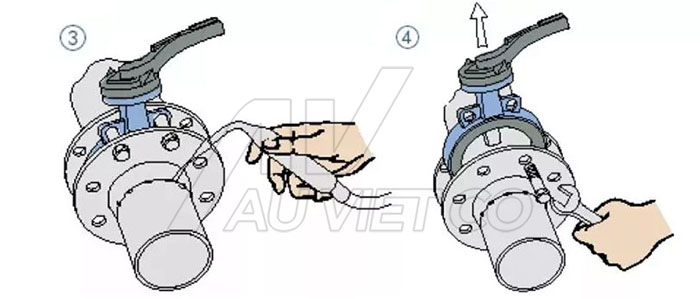

Bước 3: Có định 2 đầu bích lại đường ống bằng cách chấm hàn…

Bước 4: Tháo van bướm ra;

Lắp đặt van bướm tay gạt 2

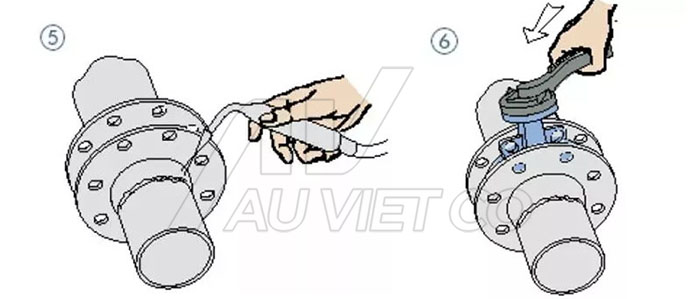

Bước 5: Tiếp tục hàn cố định lại bích vào đường ống

Bước 6: Sau khi hàn xong, kiểm tra đường ống sạch sẽ, làm mát đường ống và mối hàn. Mở van 1 góc 45 độ đưa trở lại giữa 2 mặt bích

Lắp đặt van bướm tay gạt 3

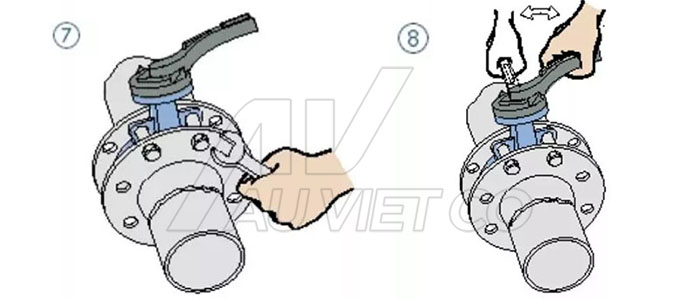

Bước 7:. Định vị lại vị trí van bướm chuẩn xác và siết trước 4 cặp bu lông

Bước 8: Kiểm tra đóng mở van để đảm bảo rằng lá van được đóng mở thoải mái không bị kẹt vào đường ống hay bích

Lắp đặt van bướm tay gạt 4

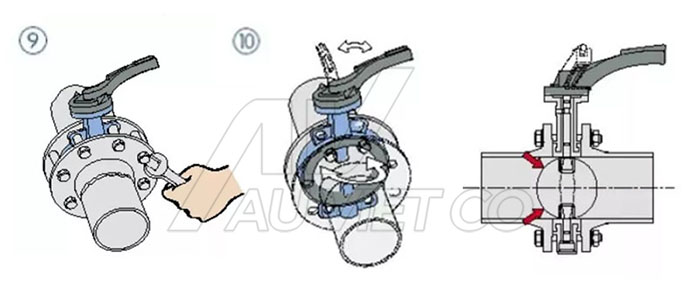

Bước 9: Sau khi đã kiểm tra van ở vị chính chuẩn xác bắt đầu siết hết các cặ bu lông vào.

Bước 10: Kiểm tra lại lần cuối.

Lắp đặt van bướm tay gạt 5

Ứng dụng của van bướm tay gạt

  Van bướm tay gạt có tất cả ứng dụng và van bướm thông thường có.

  Ứng dụng trong hệ thống phòng bơm, PCCC, nước thải, hóa chất…

  Ứng dụng của van bướm tay gạt trong ngành hóa chất:

  Thông thường đường ống dẫn nước sạch và nước thải công nghiệp thì van bướm được làm bằng gang, bằng thép, inox và đôi khi bằng nhựa. Nhưng đường ống dẫn hóa chất thì van bướm phải bằng inox hoặc bằng nhựa để giảm tối đa sự ăn mòn của hóa chất. Van bướm làm việc trong môi trường hoá chất đọc hại có nồng độ cao, dễ bị ăn mòn nên đa số các công ty, khi chế xuất, nhà máy, phân xưởng thường chọn van bướm bằng nhựa để tang tuổi thọ và giảm giá thành.

Ứng dụng van bướm tay gạt

Các loại van bướm tay gạt

  Van bướm tay gạt có các kích thước DN50, DN65, DN80, DN100, DN125, DN150, DN200. Lớn hơn kích thước này sẽ có van bướm tay quay có trợ lực để dễ dàng vận hành.

  Loại này ở thị trường Việt Nam có rất đa dạng xuất xứ chất lượng khác nhau như từ trung bình đến hàng cao cấp: Trung Quốc, Malaysia, Đài Loan, Hàn Quốc, Nhật, Thổ Nhĩ Kỳ, Ý…

  Van bướm tay gạt có nhiều loại chất liệu khác nhau, mỗi loại được ứng dụng trong các hệ thống tương ứng như sau.

Van bướm tay gạt inox

  Thông thường van bướm tay gạt sẽ có roăng làm kín là PTFE (Teflon). Sử dụng cho lưu chất ở nhiệt độ cao, khả năng chống ăn mòn cực tốt. Ngoài ra van bướm inox 316 được ứng dụng trong thực phẩm, sản xuất bia,… sử dụng cho nước biển…

  Phần tiếp xúc trực tiếp với hóa chất là lớp Telfon hoàn toàn không có phản ứng với bất cứ hóa chất nào bởi vì chất liệu của nó chịu được hóa chất tốt, chịu được tia cực tím, không thấm nước, không thấm dầu. Van còn không bị biến đổi ở trạng thái nhiệt độ -190°C - 300°C và không bị giòn đi trong không khí lỏng.

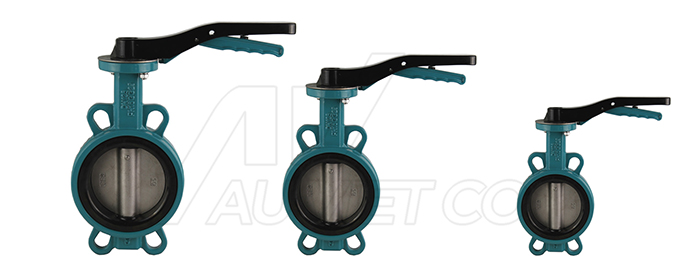

Van bướm tay gạt bằng gang

  Là chất liệu thông dụng nhất hiện nay, đáp ứng hiệu quả hoạt động tốt ở các hệ thống nước sạch, PCCC, phòng bơm…

  Van bướm gang có rất nhiều đơn vị phân phối tại Việt Nam hiện nay với các hãng như: AUT, ARV, KBV, YDK, KVS,…

Van bướm tay gạt bằng nhựa

  Van bướm tay gạt nhựa thường có trọng lượng nhẹ và dễ sử dụng nên được sử dụng nhiều.

  Van bướm nhựa thường có giá thành rẻ hơn và tuổi thọ cao hơn nên sau khi lắp thời gian thay thế là rất lâu, đỡ tốn thời gian bảo trì, nhà máy hoạt động ổn định hơn. Vậy sử dụng van bướm nhựa là phương án tối ưu nhất trên toàn bộ đường ống dẫn hóa chất.

  Van bướm tay gạt nhựa được làm từ nhựa PVC, UPVC cao cấp với quy trình sản xuất nghiêm ngặt, kiểm soát chất lượng giúp các sản phẩm van nhựa phù hợp với các tiêu chuẩn quốc tế.

Ưu điểm của van bướm tay gạt

  •   Thiết kế nhỏ gọn đòi hỏi không gian ít hơn đáng kể so với các van khác;
  •   Trọng lượng nhẹ;
  •   Thao tác nhanh đòi hỏi ít thời gian để mở hoặc đóng;
  •   Van thường được thiết kế theo kiểu lệch tâm giúp giảm được lực khi vận hành.
  •   Đối với van bướm tay gạt nhựa được sử dụng thông dụng nhất: nhờ giá thành cũng như chất lượng phù hợp.
  •   Có sẵn với số lượng lớn;
  •   Không bị giảm lưu lượng;
  •   Chi phí bảo trì thường thấp so với các loại van khác.

Nhược điểm của van bướm tay gạt

  •    Khả năng điều tiết dòng chảy được giới hạn ở áp suất chênh lệch thấp
  •    Ở Áp suất cao sẽ khó điều khiển vận hành bằng tay

Cam kết sản phẩm van tay gạt tại auvietco

  Một số xuất xứ van bướm tay gạt auvietco đang phân phối là: Malaysia, Đài Loan, Hàn Quốc, Trung Quốc, Ý, Thổ Nhĩ Kỳ,…

  Các sản phẩm van bướm tay gạt công ty phân phối đều có giá tốt nhất thị trường, chất lượng đảm bảo, cam kết bảo hành 12 tháng.

  Mọi thông tin cần báo giá van bướm tay gạt tại Hà Nội và TP HCM và các tỉnh khác vui lòng liên hệ hotline để được hỗ trợ nhanh nhất.
