Van bướm inox 304 - 316 loại chống ăn mòn, chịu nhiệt cao - Giá rẻ

  Van bướm inox hiện nay đã có sẳn tại kho của chúng tôi với đầy đủ mẫu mẫu chủng loại từ van bướm inox tay gạt, van bướm inox tay quay, van bướm inox điều khiển điện , van bướm inox điều khiển khí nén cho đến van bướm inox vi sinh. Có đầy đủ kích cỡ từ DN50- DN1500. Được nhập khẩu trực tiếp từ Đài Loan, Hàn Quốc, Malaysia, Thỗ Nhĩ Kỳ, Trung Quôc… Với đầy đủ Co, Cq, bảo hành dài hạn và nhiều chế độ hậu mãi hấp dẫn.

I. Van bướm inox là gì?

  Van bướm là loại van công nghiệp có thiết kế hình cánh bướm, dùng để đóng mở hay điều tiết dòng lưu chất đi qua van nhờ bộ phận đĩa van có thể xoay quanh trục với các góc khách nhau.

  Van bướm inox là dạng van bướm mà toàn thân được cấu tạo từ chất liệu inox 201, 304, 316 nên có độ bền cao, đĩa và trục inox316, gioăng thường là Teflon Có khả năng chống chịu được những điều kiện môi trường khắc nghiệt. Loại van này sử dụng ở các môi trường: Dầu nóng, dầu khí, hóa chất, mía đường và các nhà máy xí nghiệp có đường ống nhiệt độ cao.

  Van bướm thép không gỉ được thiết kế đóng mở nhanh và vận hành bằng tay gạt, tay quay hay lắp thêm bộ điều khiển điện, bộ điều khiển khí nén để lắp đặt trong các hệ thống tự động hóa.

II. Cấu tạo van bướm inox.

Cấu tạo van bướm inox

  Van bướm inox được cấu tạo bởi các bộ phận chính như:

  • Thân van: Được cấu tạo từ các chất liệu inox 201, 304, 316.  Được thiết kế theo dạng khung tròn và đúc liền. Trên thân van sẽ có những lỗ nhỏ để cố định van bằng các bulong.
  • Đĩa van: Bộ phận này thiết kế giống như dạng cánh bướm, vì vậy người ta gọi là van bướm. Chúng được cố định với một đầu trục van. Đĩa van không cố định hoàn toàn mà có thể xoay 900 so với thân của van. Đĩa van được cấu tạo từ inox 304.
  • Trục van: Đây là bộ phận quan trọng của van bướm. Chúng giữ nhiệm vụ truyền động cho thiết bị và thường được chế tạo từ inox 304 hoặc inox 316. Vật liệu này có độ bền cao để đảm bảo được hoạt động của toàn bộ van. Trục van sẽ có một đầu gắn với đĩa van, 1 đầu gắn với thiết bị điều khiển.
  • Bộ phận làm kín: Bộ phận này thường được làm từ cao su, PDFE, Teflon. Trong cấu tạo van bướm một bộ phận không thể thiếu là bộ phận làm kín. Nhiệm vụ của nó là đảm bảo sự kín khít giữa đĩa với thân van hoặc các bề mặt kết nối khác.
  • Thiết bị điều khiển: Tùy vào loại van bướm mà bộ phận điều khiển sẽ khác nhau, có loại bằng cơ hoặc tự động. Thường là tay gạt,  tay quay vô lăng, bộ điều khiển điện  hay đầu điều khiển khí nén khí nén. Chúng được nối với trục van để điều khiển hoạt động của thiết bị.

III. Thông số kỹ thuật van bướm inox.

  • Kích thước: DN50  ~ DN1500
  • Thân van: Inox SUS201, SUS304, SUS 316
  • Đĩa, trục van: Inox SUS 304
  • Gioăng làm kín: PTFE, EPDM, Inox 304.
  • Kiểu điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
  • Áp suất làm việc: 10kg/cm2, 16kg/cm2, 20kg/cm2
  • Kết nối: 2 Mặt bích, Wafer (kẹp), clamp
  • Tiêu chuẩn: Jis - BS - DIN - ANSI
  • Nhiệt độ: -5ºC ~ 250ºC
  • Môi trường: Khí nén, hóa chất, nước, hơi nóng, thực phẩm, dược phẩm.
  • Xuất xứ: Malaysia, Đài Loan, Hàn Quốc, Nhật Bản, Thỗ Nhĩ Kỳ, Trung quốc
  • Đầy đủ giấy tờ CO, CQ
  • Bảo hành 12 tháng
  • Hàng sẳn kho.

IV. Ưu nhược điểm của van bướm inox.

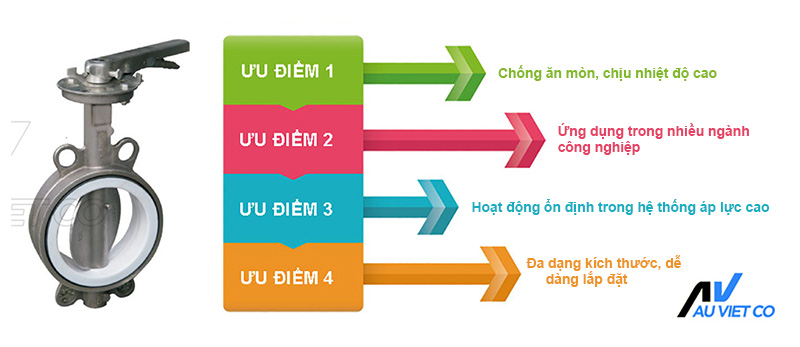

Ưu điểm của van bướm inox

4.1. Ưu điểm:

  • Van bướm inox nhiều kích thước từ 50A - 1500A
  • Đối với dòng van bướm inox tay gạt và van bướm khí nén đóng mở nhanh từ 1 - 2 giây
  • Hoạt động tốt trong môi trường hóa chất, hơi nóng chịu nhiệt độ cao, axit ăn mòn
  • Hoạt động ổn định trong hệ thống áp lực cao
  • Độ bền van cao hơn 3 - 4 lần so với van bướm thông thường
  • Sản xuất từ vật liệu inox, chống va đập tốt, chịu được nhiệt độ cao, phù hợp với nhiều hệ thống hóa chất ăn mòn, sản xuất và chế tạo có liên quan tới xăng dầu, methanol, kiềm,….
  • Đệm làm kín bằng Teflon, chịu nhiệt độ tốt, độ kín lên tới 100%, gần như không có sự rò rỉ qua van.
  • Về kết van bướm kiểu kết nối dạng kẹp thông dụng, dạng 2 mặt bích độ kín cao, dạng clamp cho vi sinh.
  • Van đa dạng hình thức vận hành từ tay gạt, tay quay cho đến kết hợp với mô tơ điện và đầu điều khiển khí nén để điều khiển tự động thay thế sức lao động của con người.
  • Ngoài ra van bướm inox được kết nối với mô tơ điện hoặc bộ khí nén để điều khiển van tự động.

4.2. Nhược điểm:

  • Nhược điểm lớn nhất ở đây so với van bướm thông dụng là giá thành cao hơn. Tuy nhiên so với các dòng van bướm nhựa dùng cho hóa chất thì vẫn rẻ hơn khá nhiều
  • Trọng lượng nặng hơn van bướm thông thường
  • Van bướm inox không có kích nhỏ cho ống 15A, 20A, 25A, 32A, 40A.
  • Vì sử dụng ở các môi trường nghiêm ngặt về độ kín và chống rò rỉ cao nên khi lắp đặt cần kĩ thuật và cách lắp đặt đúng cách để đảm bảo an toàn khi sử dụng.

V. Các loại van bướm inox thông dụng hiện nay.

5.1. Van bướm inox tay gạt.

  Van bướm inox tay gạt hay còn gọi là tay kẹp, mỏ vịt. Là dạng van bướm sử dụng tay gạt để điều khiển hoạt động đóng mở van. Phần tay gạt có dạng mỏ vịt để khóa van đóng mở. Khi sử dụng ta cần bóp phần tay gạt rồi mới có thể điều khiển van.

  Van đóng mở một cách thủ công, thực hiện việc đóng mở van một cách đơn giản, Van có khả năng hoạt động tốt ở môi trường nhiệt độ cao, áp lực lớn. Van thường được ứng dụng trong các môi trường có tính ăn mòn như hóa chất, ba zơ, a xít…Nên thường được xử dụng phổ biến sử dụng trong các khu công nghiệp, nhà máy sản xuất, nhà máy xử lý nước thải, nước sạch, các công ty hóa chất cũng có thể sử dụng được.

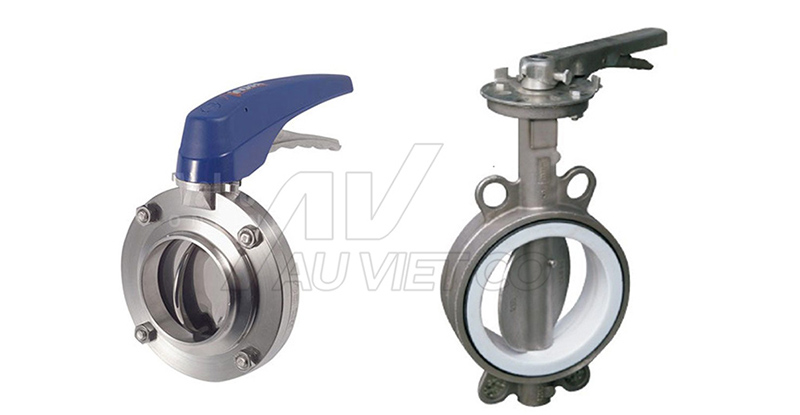

* Hình ảnh van bướm tay gạt inox.

Van bướm inox tay gạt

* Thông số kỹ thuật chung.

  • Kích cỡ: DN50- DN200
  • Thân van: inox SUS304, SUS316
  • Đĩa van: inox SUS304, SUS316
  • Vòng làm kín: PTFE ( Teflon )
  • Điều khiển: Tay gạt đóng mở
  • Kết nối: Wafer
  • Áp lực làm việc: 16bar
  • Nhiệt độ hoạt động: 180 độ C
  • Môi trường lưu chất làm việc: Nước, Nước nóng, nước thải, hóa chất
  • Xuất xứ: Đài Loan, Trung Quốc.

5.2. Van bướm inox tay quay.

Van bướm tay quay inox là phần van bướm sử dụng vô lăng kết hợp với hộp số để đóng mở van. Phần tay quay vô lăng giúp tối ưu không gian hoạt động, khi lắp đặt vị trí hẹp. Van kết nối với hệ thống đường ống bằng kiểu Wafer nên phù hợp với nhiều tiêu chuẩn mặt bích khác nhau. Việc sử dụng hộp số với các bánh răng ăn khớp giúp đóng mở van mà không cần nhiều lực. Điều này giúp vận hành van với các size lớn trở nên dễ dàng. Van hoạt động tốt trong các loại môi trường nhiệt đọ cao và có tính ăn mòn. Nhược điểm của hộp số là thời gian đóng mở lâu hơn so với tay gạt

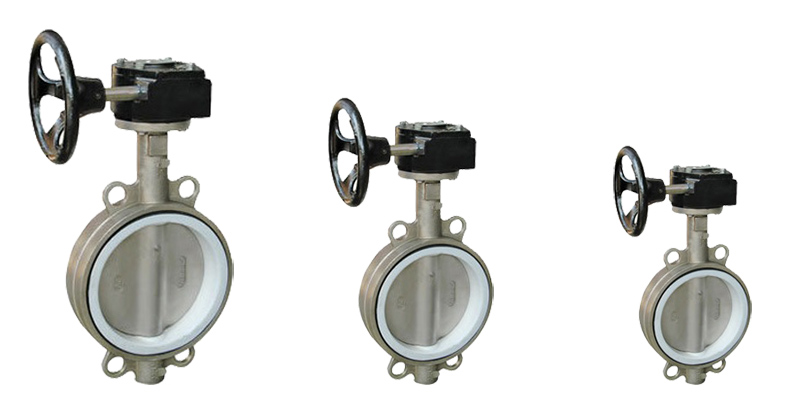

* Hình ảnh van bướm inox tay quay.

Van bướm inox tay quay vô lăng

* Thông số kỹ thuật chung.

  • Chất liệu: Toàn thân SUS 304 / SUS 316
  • Điều khiển: Tay quay vô lăng
  • Kích thước: DN50- DN400
  • Kết nối: Wafer
  • Nhiệt độ hoạt động: 180 độ C
  • Áp lực làm việc: 16bar
  • Xuất xứ: Trung Quốc

5.3. Van bướm inox điều khiển điện.

  Van bướm inox điều khiển điện là loại van bướm chất liệu inox sử dụng nguồn điện áp để điều khiển van đóng mở tự động. Chúng thường sử dụng nguồn điện 24v và 220v để điều khiển van dạng On / Off và tuyến tính.

  Van bướm inox điều khiển điện là dòng van đóng mở tự động, nhanh chóng, chính xác, điều khiển dễ dàng, thuận tiện. Van có khả năng hoạt động ở những nơi mà con người không thể vận hành trực tiếp.  Van được cấu tạo từ chất liệu inox nên hoạt động ổn định, có độ bền cao.

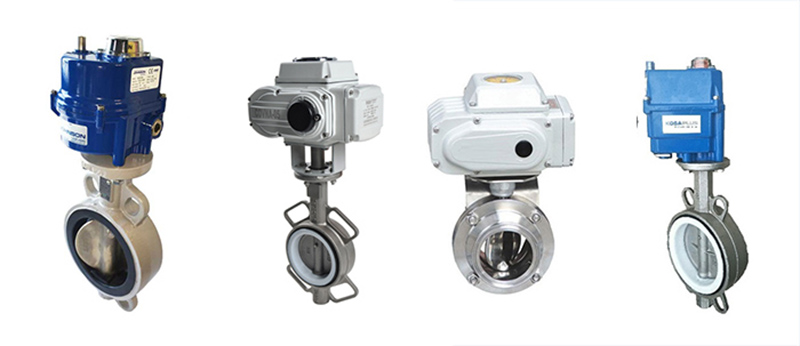

* Hình ảnh van bướm inox điều khiển điện.

Van bướm inox điều khiển điện

* Thông số kỹ thuật chung.

  • Chất liệu van: inox 304,  inox 316
  • Kích cỡ: DN50 - DN1500
  • Điều khiển: Điều khiển điện
  • Đệm làm kín - seal: Teflon, Viton, Ptfe
  • Vật liệu mô tơ: Hợp kim nhôm
  • Tiêu chuẩn bộ điện: IP67
  • Điện tín hiệu: 0 - 10mA, 4 - 20mA
  • Điện áp: 24v / 220v
  • Dạng điều khiển: On Off / Tuyến tính
  • Kết nối: Kiểu Wafer, mặt bích
  • Nhiệt độ: -5 đến 185 độ C
  • Áp lực làm việc: 16kg/cm2
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
  • Bảo hành: 12 tháng

5.4. Van bướm inox điều khiển khí nén.

  Van bướm điều khiển khí nén chất liệu inox là dòng van bướm thực hiện chức năng đóng mở hoàn toàn tự động bởi áp lực khí nén của bộ điều khiển. Bộ điều khiển hoạt động theo 2 dạng chính là tác động đơn và tác động kép.

Van hoạt động ổn định và có tuổi thọ cao hơn dòng van bướm inox điều khiển điện. Vì van hoạt động bằng áo lực khí nén nên an toàn và ít xảy ra sự cố hơn so với dòng điện. Tuy nhiên nhược điểm lớn nhất của dòng van này là nguồn khí không sẵn có nên phải thiết kế hệ thống đường khí nén để vận hành van.

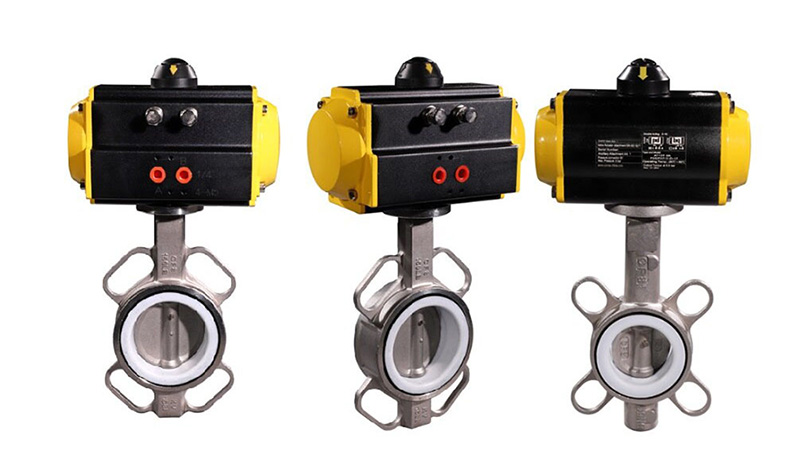

* Hình ảnh van bướm inox điều khiển khí nén.

Van bướm inox điều khiển khí nén

* Thông số kỹ thuật chung.

  • Chất liệu: Thân van SUS304 ,  SUS316
  • Kích thước: DN50 – DN500
  • Điều khiển: Điều khiển khí nén (Tác động đơn / Tác động kép)
  • Kiểu: ĐIều khiển on off / Tuyến tính
  • Áp lực khí nén: 2-8bar
  • Tín hiệu tuyến tính: 4 ~ 20mA
  • Kết nối: Wafer
  • Nhiệt độ làm việc: -5 đến 180 độ C
  • Áp lực làm việc: 16bar
  • Xuất xứ: Korea , Taiwan
  • Bảo hành: 1 năm

5.5. Van bướm inox vi sinh.

  Van bướm inox vi sinh là các dạng van bướm tay rút và tat gạt dùng trong các hệ thống vi sinh, thực phẩm, dược phẩm, nước giải khát. Van bướm vi sinh thường có kích thước tương đối bé từ DN15 – DN50.

  Van bướm vi sinh thường được ứng dụng trong các hệ thống vi sinh và thực phẩm bởi chúng đảm bảo độ an toàn thực phẩm tiêu chuẩn. Van được kết nối với đường ống đơn giản bởi kiểu Clamp.

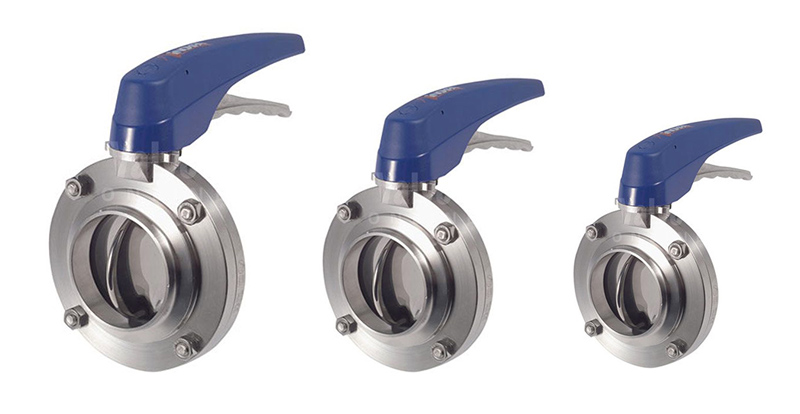

* Hình ảnh van bướm inox vi sinh.

Van bướm inox vi sinh

* Thông số kỹ thuật chung.

  • Chất liệu van: Inox 304 ,  Inox 316
  • Kích thước: DN15, DN20, DN25, DN32, DN40, DN50
  • Kết nối: Clamp
  • Kiểu van: Tay rút, tay kẹp, tự động điện, tự động khí nén
  • Độ bóng sắc nét: 1.6~3.2µm
  • Đánh bóng: Ra0.4~0.8µm
  • Xuất xứ: China, Taiwan, Korea

VI. Ứng dụng của van bướm inox.

  Với nhiều tính năng ưu việt đặc biệt là khả năng chống ăn mòn cao nên ngày nay van bướm inox 304, 316 đang được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

  • Van được ứng dụng trong các hệ thống cung cấp nước sạch, cung cấp nguyên liệu trong các nhà máy chế biến thực phẩm, dược phẩm, đồ uống, nước giả khát.
  • Van được ứng dụng trong các hệ thống nước thải sinh hoạt, nước thải công nghiệp.
  • Van được ứng dụng trong các hệ thống đường ống chứa các hóa chất ăn mòn như kiềm, a xít, ba zơ, các hệ thống có chứa muối hữu cơ...
  • Van được ứng dụng trong các hệ thống hơi nóng  nhiệt độ cao, các hệ thống chiler, steam...

  Trên đây là những chia sẻ của chúng tôi về van bướm inox. Hiện nay các sản phẩm thuộc dòng van bướm thép không gỉ này đã có sẳn tại kho của chúng tôi. Quý khách quan tâm đến sản phẩm cần tư vấn thêm về kỹ thuật hay báo giá van bướm inox hãy liên hệ ngay Hotline 0889 929 669 để được hỗ trợ miễn phí nhanh nhất.
