Van bướm là loại van 2 chiều rất thông dụng và đa dạng. Đây là loại van được sử dụng rất nhiều trong các hệ thống nước dẫn. Trong nội dung bài này, tôi sẽ đề cập đến tất cả thông tin về cấu tạo, cách lắp và bảo trì van bướm như thế nào nhé.

Van bướm là gì?

  Van bướm (Butterfly Valve) là loại van dùng để đóng mở điều tiết dòng chảy, đây là loại van có thể sử dụng 2 chiều gồm 2 bộ phận chính là phần thân trực tiếp điều tiết dòng chảy nhờ phần điều khiển truyền truyền động ở phía trên.

Cấu tạo cơ bản của van bướm

  Van bướm cũng giống như bất kì loại van khác, được cấu thành từ rất nhiều vật liệu và chất liệu khác nhau. Cụ thể van bướm có 2 phần chính đó là:

Phần thân van bướm:

  Bao gồm thân được đúc từ các chất liệu như: Gang, thép, inox, nhựa,... Phần gioăng cao su và đĩa van.

Phần điều khiển:

  •   Bộ điều khiển khí nén
  •   Bộ điều khiển điện
  •   Tay gạt, tay quay hộp số

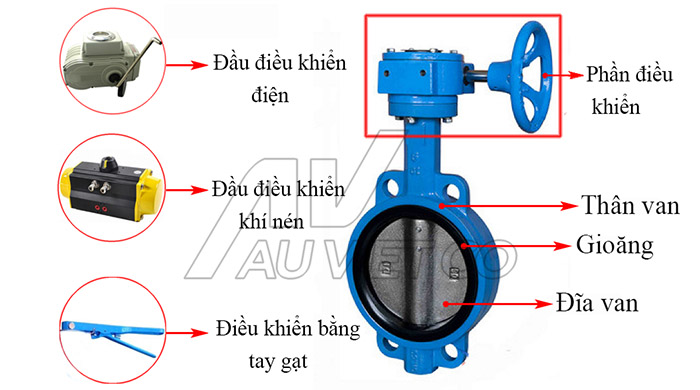

Cấu tạo van bướm

Nguyên Lý Hoạt Động của van Bướm

  Van bướm được dùng để điều tiết và đóng mở dòng chảy. Mặc dù có rất nhiều loại van bướm khác nhau như hầu như đều có chung nguyên lý hoạt động rất đơn giản là phần điều khiển sẽ tác động đĩa van quay các góc khác nhau. Khi quay đạt 90 độ là van đã đóng hoặc mở hoàn toàn.

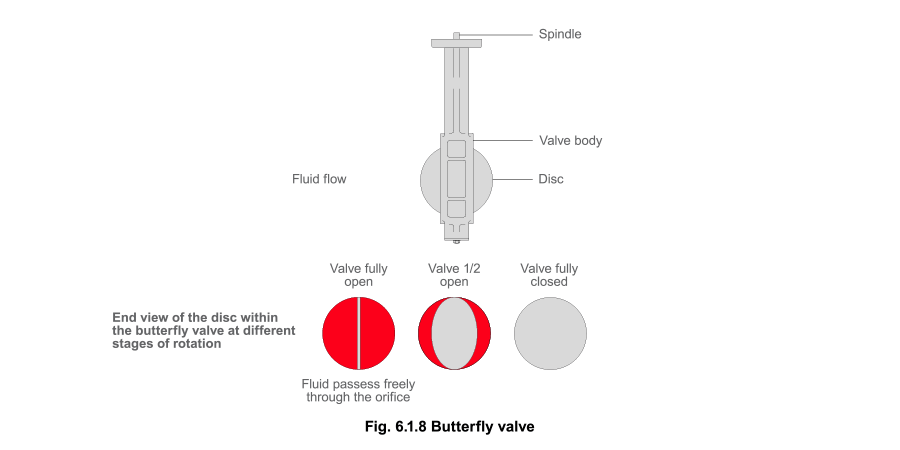

Nguyên lý hoạt động của van bướm

Đối với các dạng van điều khiển điện hay khí nén thông thường thì van bướm chỉ có thể đóng mở hoàn toàn, nếu muốn điều khiển van quay theo 1 góc nào đó thì phải lắp thêm bộ tuyến tính.

Đối với van bướm sử dụng tay quay hoặc tay gạt, khi ta quay theo chiều kim đồng hồ là đóng van và ngược lại là mở van.

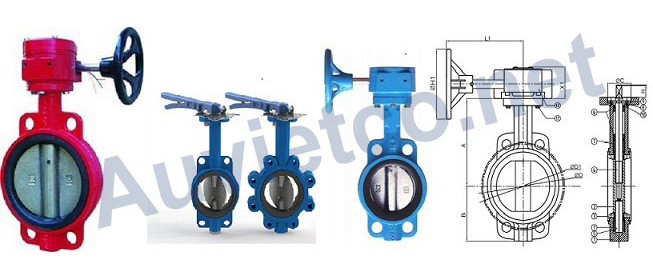

Thông số kỹ thuật chung của van bướm

    Van bướm các size từ: DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250, DN 300, DN 350, DN 400, DN 500, DN 600, DN700, DN800, DN1000

Van bướm âu việt

  •  Thân van chất liệu: gang, nhựa, inox 304, 316, 201
  •  Đĩa: inox, gang, nhựa…
  •  Đệm: EPDM, Teflon, …
  •  Trục: Inox, thép không rỉ …
  •  Môi trường làm việc: Nước, dầu, dung dịch ăn mòn, hóa chất,…
  •  Nhiệt độ hoạt động: Tùy thuộc vào chất liệu đệm, -5 ~ 80°C , -5 ~ 180°C, 500°C
  •  Áp suất: 0 ~ 10bar, 0 ~ 16 bar, 0 ~ 25bar…
  •  Kiểu lắp: Van bướm mặt bích (Kiểu lug), van bướm kiểu kẹp (kiểu wafer)

van bướm kiểu kẹp và mặt bích

Các loại van bướm hiện nay

Việc lựa chọn loại van để đáp ứng phù hợp với nhiệt độ, áp suất, lưu chất, hệ thống lắp đặt là rất quan trọng. Dưới đây là danh sách các loại van bướm được sản xuất hiện nay

Van bướm tay gạt

  Sử dụng cần gạt để điều khiển chỉ có kích thước bé (dưới DN200)

  Thường có kích thước là DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200

  Giá rẻ, sử dụng khá phổ biến.

Van bướm tay gạt

Van bướm tay quay vô lăng

  Sử dụng hộp số tay quay vô lăng để đóng mở khá dễ dàng.

  Có đầy đủ tất cả các kích thước.

  Giá thành cao hơn loại van tay gạt. Loại này cũng khá thông dụng ở Việt Nam

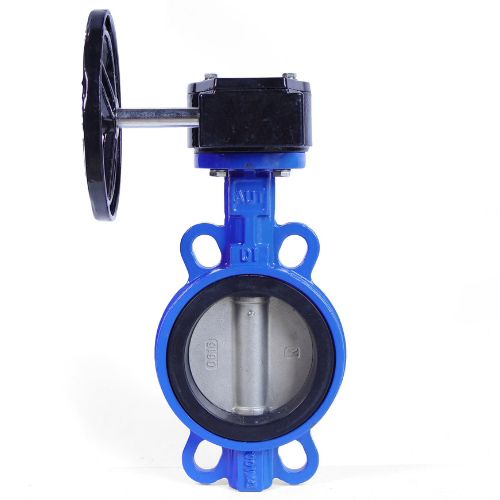

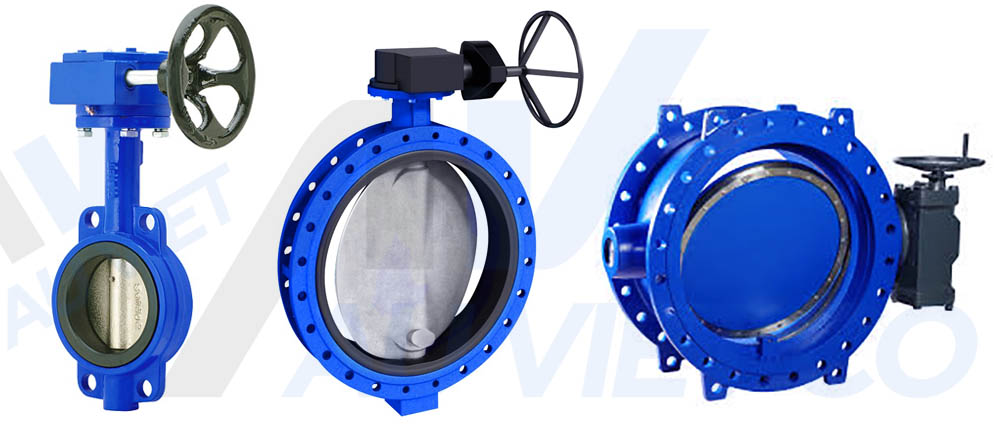

Van bướm tay quay

Van bướm điều khiển điện

  Sử dụng bộ truyền động điện (220V, 380V) để đóng mở, điều tiết dòng chảy.

  Mặc dù chi phí khá đắt nhưng đảm bảo hiệu quả hoạt động với hệ thống số lượng nhiều, dễ dàng vận hành chỉ với 1 tủ điện cho toàn hệ thống. Cắt giảm được chi phí nhân công.

  Các hãng Van điện thông dụng tại Việt Nam là: KBV, Haitima, ARV, AUT, KVS…

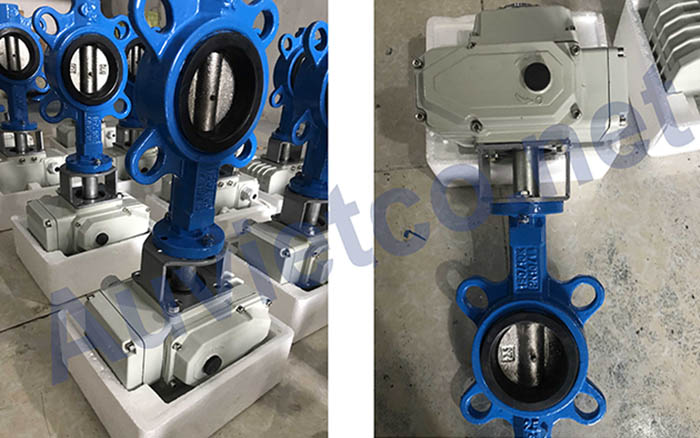

Van bướm điều khiển điện

Van bướm điều khiển bằng khí nén

  Sử dụng đầu điều khiển bằng khí nén. Ưu điểm là độ bền cao, giá thành rẻ hơn loại điều khiển điện

  Các nhãn hàng van bướm khí nén có thương hiệu tại Việt Nam hiện nay: Haitima, KVS, JAKI, ALOHA,…

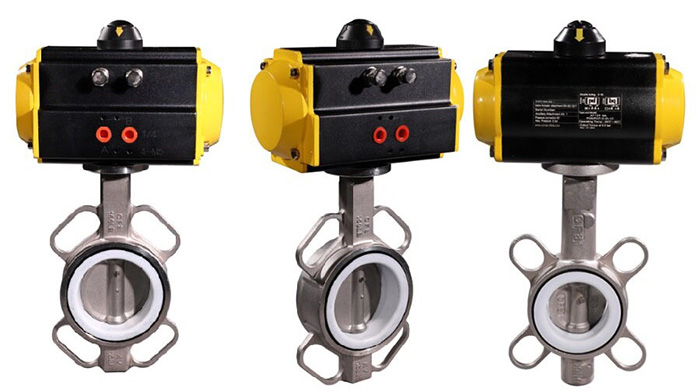

Van bướm điều khiển khí nén

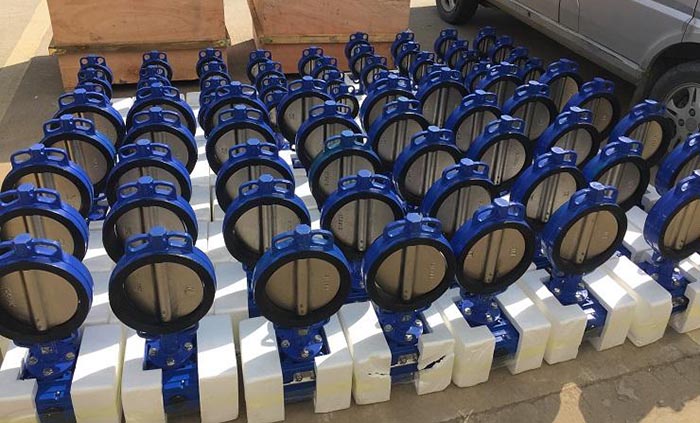

Van bướm bằng gang

  Là loại có thân được đúc từ gang cầu. Bề mặt thường được phủ 1 lớp sơn epoxy nhằm tăng khả năng chống bám bẩn, chống ăn mòn.

  Van bướm gang thường được dùng trong hệ thống phòng bơm HVAC, PCCC, nước sạch.

  Giá thành tương đối rẻ, đây là loại van dùng phổ thông nhất.

  Có rất đa dạng xuất xứ loại van bướm gang này hiện nay.

Van bướm inox

  Toàn thân được làm từ inox 304 hoặc inox 316

  Ứng dụng trong môi trường có tính ăn mòn cao như nước biển, thực phẩm, sản xuất chế biến, dầu,… đáp ứng nhiệt độ và áp suất cao nhờ cấu tạo gioăng cao su đặc biệt như PTFE,…

  Loại này có giá thành tương đối cao so với chất liệu gang.

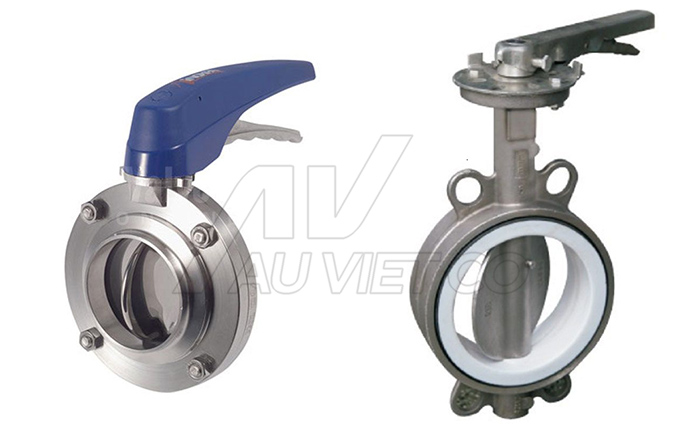

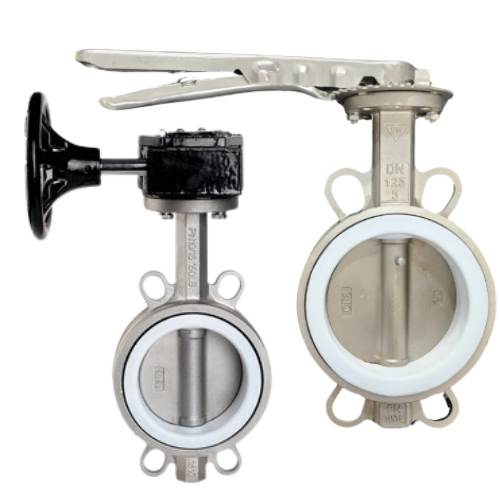

Van bướm inox

Van bướm nhựa

  Toàn bộ đều được làm từ nhựa PVC hoặc uPVC. Thường được dùng cho hóa chất loãng, môi trường có chưa thuốc tẩy, nước sạch, bể bơi,…

  Giá thành loại này cao hơn van gang và rẻ hơn van inox

Van bướm thép

  Cấu tạo từ thép chủ yếu sử dụng cho môi trường áp suất và nhiệt độ lớn như dầu nóng, hơi nóng,…

Van bướm mặt bích, van bướm LUG

  Đây là 2 dạng cấu tạo của van bướm như hình sau

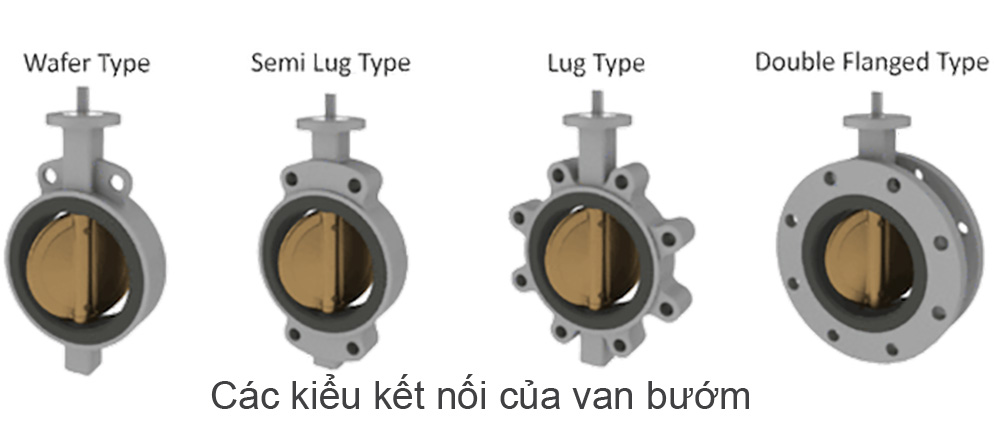

Van bướm lug wafer

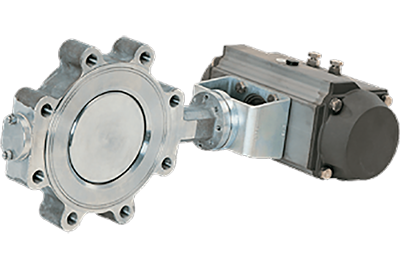

Van bướm đồng tâm

  Là dạng van bướm không sử dụng gioăng cao su, đĩa van được cấu tạo sát khít với thành van, nhằm sử dụng cho môi trường nhiệt độ cao lên đến 500°C, chất liệu loại này thường được làm từ thép và inox.

Ứng dụng của van bướm

  Trong nền công nghiệp hiện đại ngày nay, các sản phẩm van bướm công nghiệp được lựa chọn để ứng dụng trong nhiều môi trường khác nhau như:

  Sản phẩm này có thể hoạt động tốt trong nước lạnh, khí gas,… Ngoài ra thì ở các môi trường chất sệt như bùn hay thậm chí là chân không thì van vẫn có khả năng hoạt động rất tốt.

  Ngoài ra, bạn cũng có thể sử dụng van bướm để lắp đặt trong các môi trường khí nén với áp suất cao hay môi trường hơi nước có nhiệt độ cao đều được.
  Chính vì ứng dụng của van rất đa dạng nên hiện nay, sản phẩm này được lựa chọn để lắp đặt phổ biến trong các nhà máy sản xuất như: xi măng, gạch, dược phẩm, bia, thức ăn chăn nuôi… Nó sẽ mang đến hiệu quả sử dụng rất cao.

  Ngoài ra còn được ứng dụng trong hệ thống PCCC, HVAC

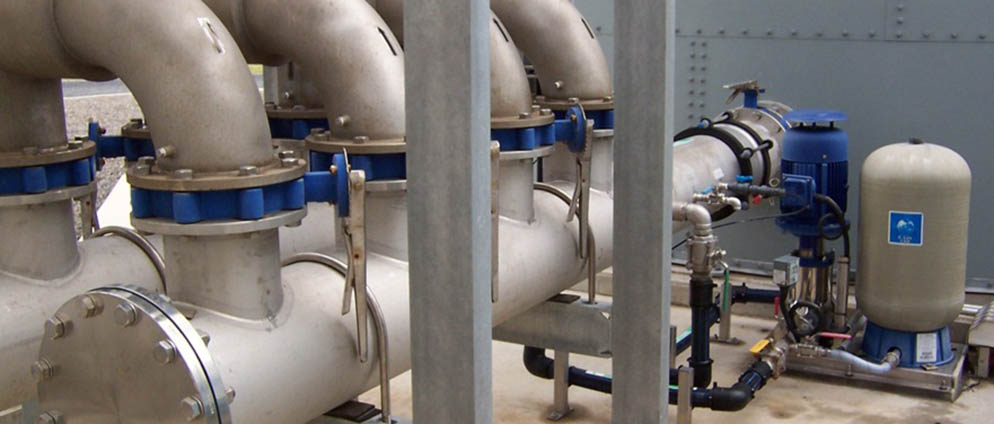

ứng dụng của van bướm

Cách thức lắp đặt và bảo trì van bướm

  Việc lắp đặt và sử dụng van bướm khá đơn giản đối với anh em kỹ thuật trong nghê lâu năm, nhưng để chính xác nhất thì vẫn nên tham khảo qua các bước lắp đặt mình chia sẻ như hình, ngoài ra cần phải lưu ý:

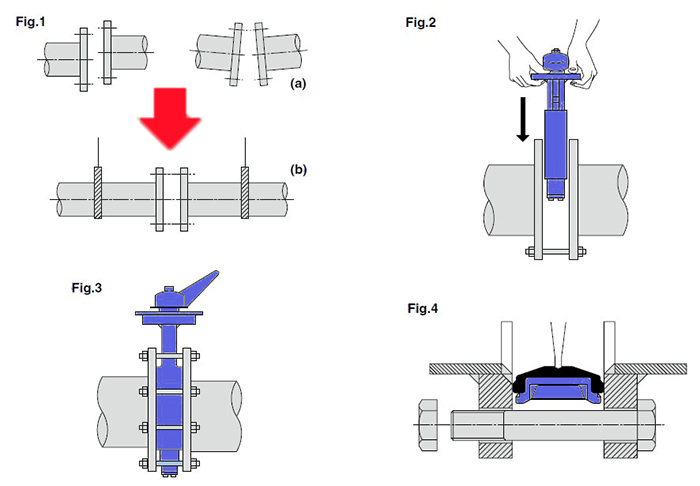

Cách lắp đặt van bướm

4 bước hướng dẫn lắp đặt van bướm

  • Trước khi lắp đặt phải đảm bảo làm sạch đường ống, không có
  • Tiêu chuẩn mặt bích ống phải phù hợp với tiêu chuẩn van bướm; đề nghị sử dụng mặt bích cổ hàn, mặt bích chuyên dụng cho van bướm hoặc mặt bích ống tích hợp; không sử dụng mặt bích hàn trượt.
  • Khi lắp đặt phải cài van ở trạng thái đóng.
  • Hướng và vị trí lắp đặt phải thuận lợi cho người vận hành.
  • Khi sử dụng van bướm, bạn cần chú ý một số vấn đề để có thể đảm bảo hoạt động của van luôn tốt nhất.
  • Nếu để van lâu trong độ mở từ 15 đến 75 độ thì van rất dễ bị hư hỏng.
  • Nên cài góc độ mở để van có thể điều tiết dòng chảy chính được tốt nhất.
  • Lưu ý với van bướm điều khiển khí nén phải được bảo quản đầu điều khiển ở khu vực khô ráo.

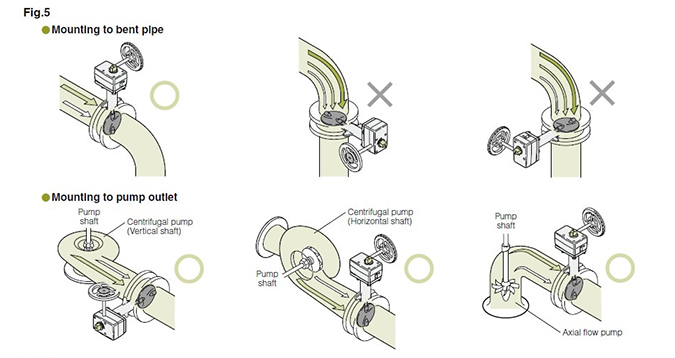

Lưu ý khi lắp đặt van bướm

Lưu ý khi lắp đặt van bướm

Đánh giá chung về van bướm so với cá dòng van 2 chiều khác

1. Tốc độ đóng mở

  Van bướm mở nhanh so với van nhiều vòng. Khả năng điều khiển từ xa khi kết hợp bộ điều khiển điện cũng giúp tiết kiệm thời gian, vì người dùng không cần phải di chuyển đến từng vị trí van.

2. Giá cả phải chăng

  Chi phí sản xuất van bướm ít hơn các loại van khác như van cổng,van điện từ,... Do vậy có giá thành rẻ hơn.

3. Kích thước

  Van bướm có kích thước tương đối gọn nên rất phù hợp với hệ thống có không gian chật hẹp

4. Van tiết lưu

  Van bướm rất phù hợp với các ứng dụng đòi hỏi chất lỏng, khí hoặc bùn được tiết lưu trong thời gian dài.

5. Mức độ bảo trì thấp

  Van bướm có xu hướng yêu cầu bảo trì ít, và hầu hết có độ bền lâu

6. Dễ dàng lắp đặt

  Van bướm thường đơn giản hơn để cài đặt hơn các van khác.

7. Độ kín (Rò rỉ)

  Tốc độ tự động hóa kết hợp với vòng đệm kín tiêu chuẩn của van bướm về cơ bản giúp loại bỏ lãng phí hoặc rò rỉ.

8. Khả năng đóng mở 2 chiều

  Khác với dòng van 1 chiều, van bướm có thể cho dòng chảy theo hướng ngược lại.
