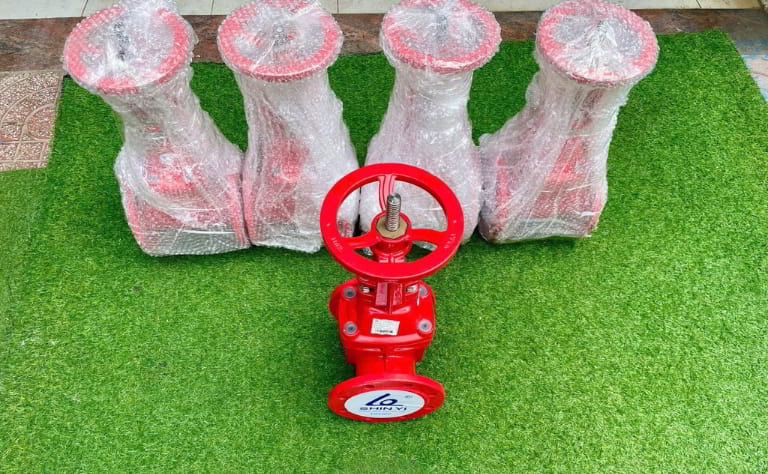

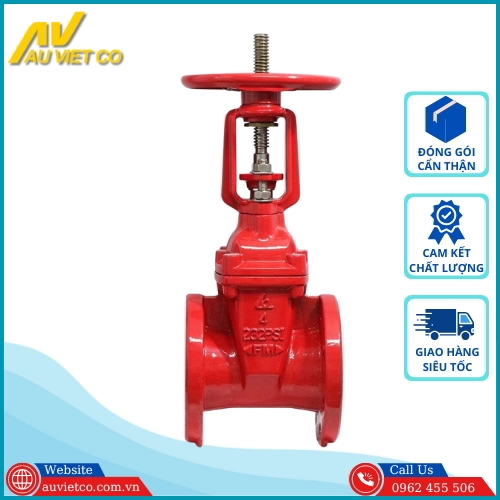

Van cổng ty nổi Shinyi

  Van cổng ty nổi Shinyi là dòng van chặn dạng mặt bích được sử dụng phổ biến trong hệ thống cấp nước, PCCC, xử lý nước và các hệ thống đường ống công nghiệp. Thiết kế ty van nổi giúp dễ dàng quan sát trạng thái đóng/mở, đồng thời thuận tiện cho công tác vận hành và bảo trì. Sản phẩm Shinyi có nhiều kích thước, cấp áp lực và vật liệu đáp ứng đa dạng yêu cầu lắp đặt.

Giới thiệu chung về van cổng ty nổi Shinyi

  Van cổng ty nổi Shinyi là dòng van công nghiệp cao cấp được sản xuất bởi thương hiệu Shinyi – một doanh nghiệp có vốn đầu tư Đài Loan với nhà máy hiện đại đặt ngay tại Việt Nam. Nhờ lợi thế sản xuất trong nước kết hợp công nghệ hiện đại, các dòng van cổng hãng ShinYi vừa đảm bảo chất lượng kỹ thuật vừa có mức giá phù hợp với nhiều công trình.

  Van cổng ty nổi Shinyi thuộc nhóm van cửa có thiết kế ty nổi, trong đó ty van chuyển động lên xuống bên ngoài thân van khi đóng hoặc mở, người vận hành có thể nhìn trực tiếp vị trí của ty van để nhận biết van đang mở hay đóng. Đây là đặc điểm đặc biệt hữu ích trong hệ thống PCCC, nơi yêu cầu kiểm soát trạng thái van thường xuyên.

  Hiện nay, van cổng ty nổi shinyi có các kích cỡ thông dụng từ DN50 đến DN300, người vận hành có thể nhìn trực tiếp vị trí của ty van để nhận biết van đang mở hay đóng. Đây là đặc điểm đặc biệt hữu ích trong hệ thống PCCC, nơi yêu cầu kiểm soát trạng thái van thường xuyên.

Thông số kỹ thuật tiêu chuẩn van cổng ty nổi Shinyi

• Dạng van: Van cổng ty nổi
• Kích thước: DN50 – DN300
• Vật liệu thân: Gang cầu
• Sơn phủ: Epoxy xanh, đỏ dày ≥ 250 μm
• Ty van: Thép không gỉ
• Đĩa van: Gang bọc cao su EPDM
• Kiểu vận hành: Tay quay
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: BS EN 1092-2 (BS4504) hoặc JIS B2220
• Nhiệt độ làm việc: -10°C ~ 80°C
• Áp lực làm việc: PN10, PN16
• Môi trường làm việc: Nước sạch, nước kỹ thuật, PCCC...
• Xuất xứ: Việt Nam
• Tình trạng hàng: Sẵn giao

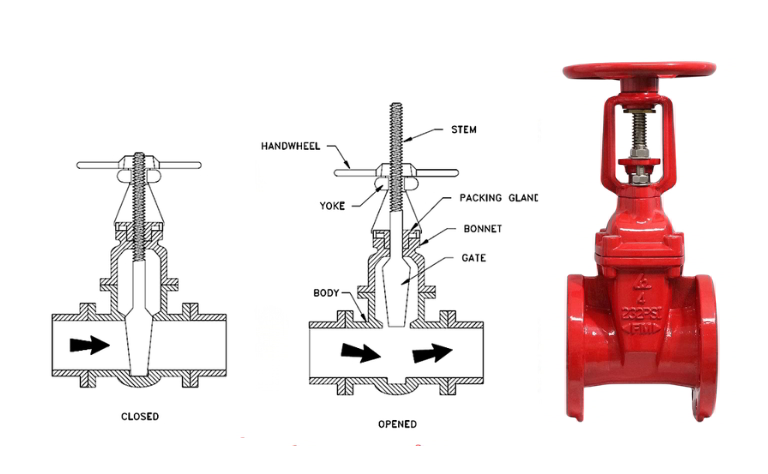

Cấu tạo chi tiết và nguyên lý hoạt động của van cổng ty nổi Shinyi

Cấu tạo van cổng ty nổi Shinyi

  Về cơ bản, cấu tạo van cổng ty nổi Shinyi gồm các bộ phận chính:

• Thân van: Thường được chế tạo bằng gang cầu, có nhiệm vụ bảo vệ các bộ phận bên trong và tạo khoang dẫn dòng chảy. Hai đầu thân van được tích hợp mặt bích để kết nối với mặt bích đường ống thông qua bu lông.
• Nắp van: Nằm phía trên thân van, được liên kết bằng bu lông, có nhiệm vụ cố định và bảo vệ cụm ty, đĩa van bên trong. Thiết kế này cũng giúp thuận tiện tháo lắp và bảo dưỡng van khi cần.
• Ty van: Làm từ thép không gỉ, kết nối với đĩa van và vô lăng. Khi vận hành, ty chuyển động lên xuống bên ngoài thân van, giúp người vạn hành dễ dàng nhận biết tình trạng vận hành của van.
• Đĩa van: Dạng nêm bọc cao su EPDM, giúp tăng khả năng làm kín và hạn chế rò rỉ khi van đóng hoàn toàn.
• Tay quay (vô lăng): Dùng để điều khiển đóng/mở van bằng tay. Khi quay vô lăng, cơ cấu ren truyền chuyển động đến ty van, giúp nâng hoặc hạ đĩa van để đóng hoặc mở dòng chảy.
• Gioăng làm kín: Được bố trí tại các vị trí liên kết và chuyển động, giúp tăng độ kín khít, hạn chế rò rỉ lưu chất ra bên ngoài.

Nguyên lý hoạt động van cửa ty nổi Shinyi

  Van cổng ty nổi Shinyi hoạt động dựa trên cơ chế truyền động cơ học biến chuyển động quay của vô lăng thành chuyển động tịnh tiến nâng/hạ trục (ty) van và đĩa van. Cụ thể như sau:

• Quy trình mở van: Khi người vận hành xoay vô lăng theo ngược chiều kim đồng hồ, lúc này ty van di chuyển tịnh tiến lên trên, kéo theo đĩa van đi lên. Van mở cho dòng lưu chất đi qua, khi van mở hoàn toàn đĩa van nâng lên khỏi đường ống, giúp giúp lưu chất đi qua với tổn thất áp suất thấp.
• Quy trình đóng van: Khi người vận hành xoay tay quay theo chiều kim đồng hồ, lúc này ty van dịch chuyển hướng xuống dưới, ép chặt đĩa van vào đế gioăng làm kín, ngăn dòng lưu chất đi qua.

Lưu ý: Van cổng chủ yếu được sử dụng để đóng hoặc mở hoàn toàn, không nên dùng để điều tiết lưu lượng liên tục vì dòng chảy qua khe mở nhỏ có thể gây rung động, mài mòn và ảnh hưởng đến tuổi thọ của van.

Ưu điểm nổi bật của van cổng ty nổi Shinyi

  Van cổng ty nổi Shinyi được lựa chọn cho nhiều hệ thống cấp nước, PCCC và đường ống kỹ thuật nhờ thiết kế ty nổi dễ quan sát, khả năng làm kín tốt và kết cấu chắc chắn. Một số ưu điểm nổi bật như:

• Dễ dàng quan sát trạng thái: Điểm cộng lớn nhất của thiết kế ty nổi là phần trục van sẽ nhô cao lên khi mở và hạ xuống khi đóng, giúp kỹ thuật viên dễ dàng nhận biết hệ thống đang đóng hay mở bằng mắt thường.
• Độ kín tốt: Đĩa van bọc cao su EPDM có khả năng đàn hồi tối ưu giúp ép chặt vào lòng ghế van, hạn chế rò rỉ khi van đóng hoàn toàn.
• Vận hành nhẹ nhàng: Cơ cấu ty ren và vô lăng giúp thao tác đóng/mở dễ dàng, ổn định khi được lắp đặt và bảo dưỡng đúng kỹ thuật.
• Độ bền cao: Thân van thường sử dụng gang cầu, ty van bằng vật liệu chống ăn mòn như inox và bề mặt được phủ Epoxy giúp bảo vệ van trước tác động của môi trường.
• Dễ bảo trì: Ty nổi nằm bên ngoài thân van nên thuận tiện kiểm tra, vệ sinh và bôi trơn trong quá trình sử dụng.
• Đa dạng kích thước: Dải kích thước DN50 – DN300, phù hợp với nhiều hệ thống cấp nước, PCCC, xử lý nước và đường ống kỹ thuật.
• Nguồn cung dồi dào, sẵn kho số lượng lớn: Được sản xuất trực tiếp tại nhà máy Shinyi Việt Nam, sản phẩm luôn chủ động được nguồn cung. Khách hàng không phải chờ đợi nhập khẩu lâu, dễ dàng mua được số lượng lớn cho các dự án gấp với giá thành tối ưu nhất.

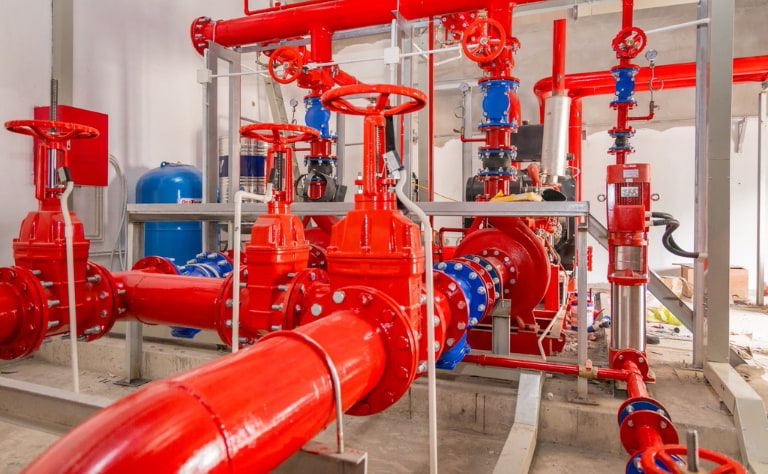

Ứng dụng thực tế van cổng ty nổi Shinyi

  Nhờ thiết kế chắc chắn, dễ quan sát trạng thái đóng/mở và khả năng vận hành ổn định, van cổng ty nổi Shinyi được sử dụng rộng rãi trong nhiều hệ thống đường ống:

• Hệ thống PCCC: Đây là một trong những ứng dụng phổ biến nhất của van PCCC Shinyi. Phần ty van nổi giúp dễ dàng nhận biết van đang đóng hay mở, đặc biệt quan trọng khi vận hành hệ thống chữa cháy. Van thường được sơn màu đỏ và lắp tại đường ống chính, cụm bơm hoặc các vị trí cần kiểm soát dòng nước.
• Hệ thống cấp thoát nước: Được sử dụng tại nhà máy nước sạch, trạm bơm, hệ thống cấp nước cho tòa nhà, khu đô thị và các tuyến ống dẫn nước có kích thước lớn.
• Hệ thống HVAC: Van được lắp trên các đường ống nước cấp, nước hồi và đường ống giải nhiệt của hệ thống điều hòa trung tâm, giúp đóng hoặc cô lập từng khu vực khi cần bảo trì, sửa chữa.
• Hệ thống xử lý nước thải: Sử dụng để đóng/mở và cô lập các tuyến ống dẫn nước thải, bùn lỏng hoặc các dòng lưu chất trong quá trình xử lý.
• Nhà máy và khu công nghiệp: Được sử dụng trên các hệ thống đường ống nước và một số lưu chất công nghiệp phù hợp với vật liệu chế tạo của van. Thiết kế ty nổi cũng thuận tiện cho việc kiểm tra trạng thái van tại các khu vực lắp đặt ngoài trời.

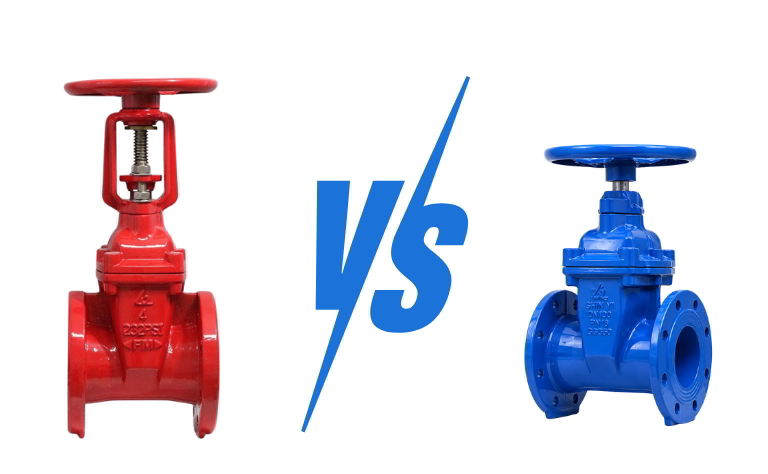

So sánh van cổng ty nổi Shinyi và van cổng ty chìm

  Van cổng ty nổi Shinyi và van cổng ty chìm đều có chức năng chính là đóng/mở dòng chảy, nhưng khác nhau chủ yếu ở thiết kế ty van và không gian lắp đặt. Có thể so sánh như sau:

 Nên chọn loại nào?

• Chọn van cổng ty nổi Shinyi nếu ưu tiên dễ quan sát trạng thái, thuận tiện vận hành và kiểm tra, đặc biệt trong hệ thống PCCC.

• Chọn van cổng ty chìm nếu vị trí lắp đặt hạn chế chiều cao hoặc cần thiết kế gọn, tiết kiệm không gian.

Mẹo chọn van cổng ty nổi Shinyi phù hợp

  Khi lựa chọn van cổng ty nổi Shinyi để van hoạt động ổn định, bền bỉ và đạt hiệu quả cao, quý khách cần lưu ý các yếu tố sau:

• Kích cỡ đường ống: Xác định chính xác kích thước đường ống cần lắp đặt để chọn van tương ứng. Cụ thể như ống phi 114mm sẽ tương ứng với van shinyi dn100.
• Môi trường sử dụng: Chọn van sơn Epoxy màu xanh cho hệ thống nước sạch, nước thải và chọn van sơn Epoxy màu đỏ (van pccc shinyi) cho các hệ thống cứu hỏa.
• Kiểm tra không gian lắp đặt: Do ty van sẽ nâng lên khi mở, cần đảm bảo phía trên van có đủ khoảng không cho toàn bộ hành trình của ty.
• Tiêu chuẩn kết nối: Kiểm tra tiêu chuẩn mặt bích của hệ thống hiện tại (BS hay JIS) để chọn van cổng mặt bích shinyi có tiêu chuẩn tâm lỗ bulông phù hợp, tránh việc không lắp vừa.
• Áp lực hệ thống: Đảm bảo áp suất vận hành thực tế không vượt quá áp lực định mức (PN10/PN16) của van.

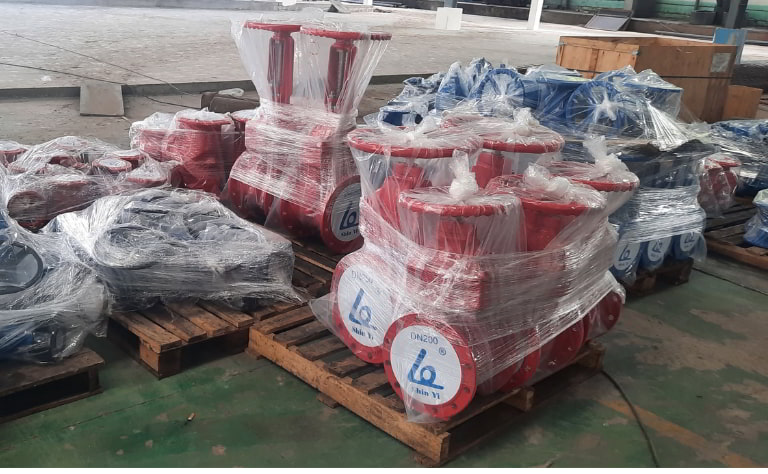

Mua van cổng ty nổi Shinyi chính hãng ở đâu?

  Hiện nay trên thị trường có nhiều đơn vị phân phối van công nghiệp, tuy nhiên để đảm bảo mua đúng hàng chính hãng Shinyi với đầy đủ chứng chỉ chất lượng, Van công nghiệp Âu Việt chính là địa chỉ tin cậy hàng đầu của các nhà thầu.

Tại sao nên chọn mua van Shinyi tại Âu Việt?

• Hàng chính hãng: Đầy đủ giấy tờ chứng nhận xuất xưởng (CO, CQ), kiểm định PCCC (nếu có).
• Sẵn kho số lượng lớn: Tồn kho đầy đủ các kích cỡ từ DN50, DN65, DN80, DN100 đến DN300, đáp ứng tiến độ mọi công trình.
• Chính sách tối ưu: Giá thành cạnh tranh, chiết khấu cực cao cho dự án, bảo hành chính hãng 12 tháng theo cơ chế đổi mới.
• Hỗ trợ kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm tư vấn giải pháp lắp đặt tối ưu và giao hàng toàn quốc.

  Liên hệ ngay với Van công nghiệp Âu Việt qua Email: kdauviet3@gmail.com hoặc Hotline: 0962 455 506 để nhận bảng báo giá chi tiết và ưu đãi tốt nhất cho dòng sản phẩm van cổng ty nổi Shinyi ngay hôm nay!
