Van an toàn là gì? Mua van an toàn giá rẻ chất lượng ở đâu

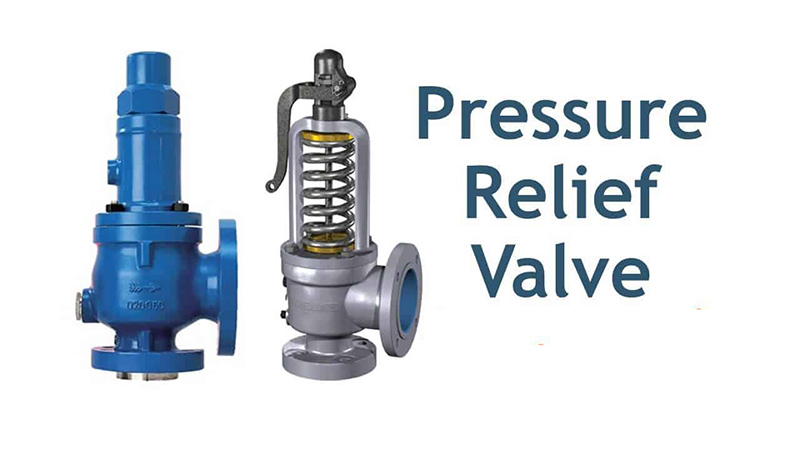

1Giới thiệu van toàn là gì?

   Van an toàn (tên tiếng Anh: Safety valve) là thiết bị thủy lực có chức năng điều chỉnh áp suất trong hệ thống ống dẫn, chất khí hoặc chất lỏng. Đây là loại van đặc biệt trong số các loại van công nghiệp hiện nay, chúng được thiết kế để bảo vệ hệ thống không vượt quá áp suất định mức được cài đặt trước. Van an toàn thuộc nhóm thiết bị điều chỉnh đầu vào.

   Van an toàn được mở tự động khi áp lực đầu vào của nó tăng vượt khỏi giá trị định mức cài đặt ban đầu, cho phép môi chất chảy qua van đến khi áp lực giảm đến giá trị cài đặt quy định thì van sẽ tự động đóng lại. Ngoài tên van an toàn, người sử dụng thường gọi là van xả áp suất hoặc van xả áp suất và nhiệt độ.

   Áp lực cho phép được quy định bởi các tiêu chuẩn quốc tế và trong ứng dụng cụ thể. Thông thường chúng được thiết kế dựa trên tiêu chuẩn ASME hoặc SNI.

2 Cấu tạo của van an toàn



   Van an toàn được cấu tạo bởi các bộ phận chính sau:

  • Thân van: được làm từ chất liệu inox, gang hoặc thép chịu lực, chịu nhiệt độ cao, chống ăn mòn.
  • Phần xoay xả môi chất ra ngoài: đây là phần được kết nối với đường xả của van, khi vượt quá áp suất sẽ tác động làm xoay và xả lưu chất ổn định áp suất ban đầu.
  • Phần kết nối với ống: được thiết kế mặt nối ren hoặc mặt bích. Thông thường từ DN50 trở lên van an toàn được thiết kế nối bích.
  • Đĩa: là bộ phận trực tiếp tác động đến lò xo, khi áp suất vượt ngưỡng cho phép thì đĩa van sẽ đẩy lò xo để mở và xả lưu chất.
  • Đệm lò xo: Dùng để giữ vị trí của lò xo khi van đang ở trạng thái chưa hoạt động.
  • Nút bịt: đây là bộ phận dùng để làm kín van.
  • Vít điều chỉnh: dùng để điều chỉnh áp suất đầu vào của van
  • Tay giật: dùng để giật khi chưa tới ngưỡng an toàn, thường có loại có, có loại không.

3 Chức năng của van an toàn

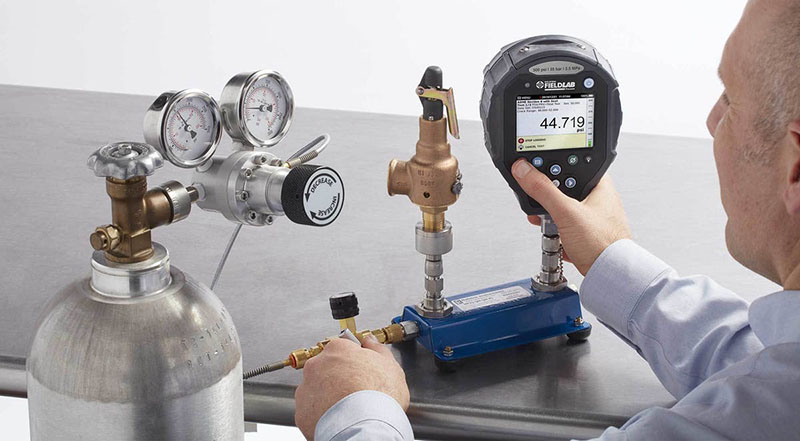

Chức năng của van an toàn

   Van an toàn hay còn gọi là van xả áp suất có chức năng chính là ổn định áp suất trong hệ thống như áp suất cài đặt đầu vào ban đầu., giúp bảo vệ mạch thủy lực khỏi sự tăng vượt giá trị áp suất định mức. Trong quá trình làm việc, van an toàn luôn luôn ở trạng thái đóng. Khi áp suất vượt giá trị định mức, van an toàn sẽ mở ra cho phép một phần chất lỏng chảy qua van. Van an toàn được hoạt động dựa trên nguyên lý Bernoulli.

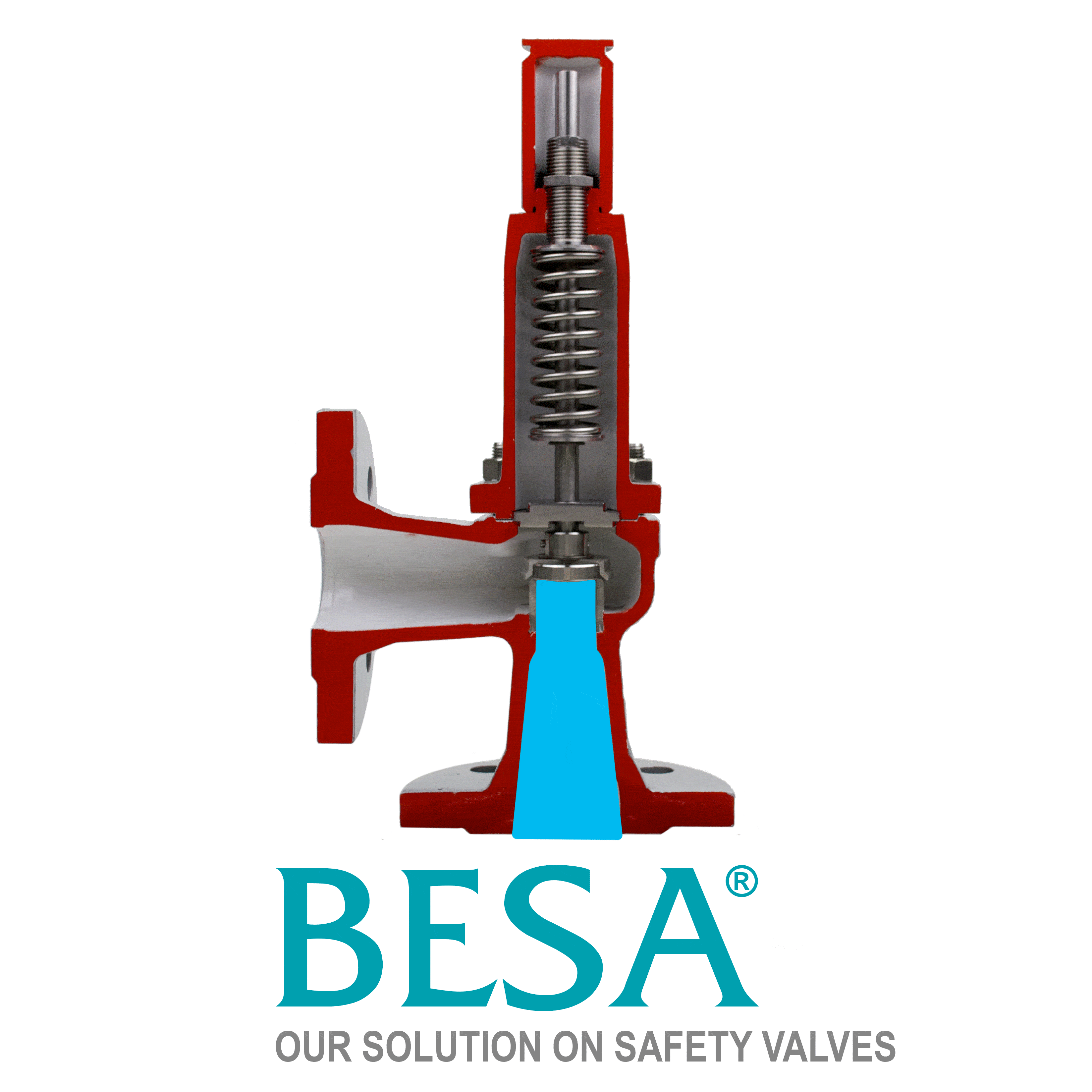

4 Nguyên lý hoạt động của van an toàn

   Van an toàn cũng giống như van giảm áp, chúng đều được hoạt động dựa trên nguyên lý thay đổi áp suất của hệ thống, có chức năng bảo vệ hệ thống thiết bị đằng sau của van. Về cơ bản, van an toàn được chia ra làm 2 loại đó là: van an toàn tác động trực tiếp và van an toàn tác động gián tiếp.

  • Van an toàn tác động trực tiếp: Đây là loại van được hoạt động dựa trên sự cân bằng của ngưỡng lực ngược chiêu nhau tác động lên nút van. Khi hệ thống xuất hiện áp suất đầu vào của van nhỏ hơn áp suất đầu định mức thì pittong sẽ ở vị trí đóng hoàn toàn và không hoạt động. Và ngược lại, khi áp suất đầu vào xảy ra tình trạng cao hơn áp suất định mức thì lúc này pittong sẽ dịch chuyển và làm cho van mở ra, lưu lượng đường ống xả qua van tới khi áp suất đầu vào hạ xuống bằng áp suất định mức của van.
  • Van an toàn tác động gián tiếp: được hoạt động dựa trên sự cân bằng tác dụng của các lực ngược chiều nhau tác động lên phần nút van. Khi áp suất đầu vào của van nhỏ hơn áp suất định mức thì van phụ và van chính đều ở trạng thái đóng. Và ngược lại, khi áp suất đầu vào vượt áp suất định mức thì van phụ sẽ mở để điều tiết lưu lượng trong ống.

   Thông thường, van an toàn đều được cài đặt áp suất định mức cố định như: 5 bar, 8 bar, 10 bar, 16 bar.v.v. Khi áp suất hơi dưới của đĩa van vượt quá áp lực của lò xo, lúc nà đĩa van được mở, hơi thải ra sẽ tác động lên vòng kẹp đĩa làm cho van mở nhanh hơn. Khi đĩa van di chuyển lên, hơi nước nằm trên vòng điều chỉnh phía trên làm cho hướng xả của lưu chất có xu hướng thẳng đứng xuống phia dưới. Lực phản ứng lúc này được tạo ra giữa khí thải đẩy đĩa van lên trên và giữ cho đĩa van có mức áp suất nhất định ở một độ cao đủ. Khi chúng ta mở van, hơi nước được xả liên tục và áp suất hơi trong hệ thống giảm dần kéo theo lực lò xo sẽ khắc phục áp suất hơi trên đĩa van và lực phản ứng của hơi xả ra, do đó van sẽ được đóng.

5 Thông số kỹ thuật chung của van an toàn

Về cơ bản, van an toàn đều có các thông số kỹ thuật chung dưới đây:

  • Kích thước : DN15-DN20-DN25-DN32-DN40-DN50-DN65-DN80-DN100-DN125-DN150-DN200
  • Vật liệu van: Đồng, inox201, 304, 316, gang, thép, nhựa…
  • Vật liệu ti tan: Thép không gỉ
  • Vật liệu lò xo: Thép không gỉ
  • Kiểu kết nối van :  nối ren, nối bích
  • Tiêu chuẩn: JIS, DIN, BS, ANSI
  • Áp lực là, việc: 10kg/cm2, 16kg/cm2, 20kg/cm2
  • Nhiệt độ làm việc: max 200 độ C
  • Cài đặt áp suất cố định từ: 0.2kg/cm2 - 20kg/cm2
  • Môi trường làm việc: Nước, hơi nóng, khí nén.v.v.
  • Xuất xứ: Hàn Quốc, Malaysia, Đài Loan, Thỗ Nhĩ Kỳ, Trung Quốc.
  • Bảo hành 12 tháng, đầy đủ CO, CQ, Catalogue, hình ảnh thực tế...
  • Hàng có sẵn tại auvietco.com.vn

6 Phân loại van an toàn hiện nay

   Hiện nay, trên thị trường có rất nhiều loại van an toàn, tùy vào cấu tạo, nguyên lý và mục đích sử dụng, van an toàn được chia thành các loại sau đây:

Phân loại theo nguyên tắc hoạt động

  • Van an toàn trực tiếp
  • Van an toàn gián tiếp

Phân loại theo cấu trúc của van

  • Van an toàn lò xo
  • Van an toàn đòn bẩy

Phân loại theo vật liệu cấu tạo

  • Van an toàn bằng inox
  • Van an toàn bằng thép
  • Van an toàn bằng nhựa
  • Van an toàn bằng đồng

Phân loại theo chức năng của van

  • Van an toàn nồi hơi
  • Van an toàn thủy lực
  • Van an toàn nước
  • Van an toàn khí nén
  • Van an toàn PCCC

Phân loại theo kiểu kết nối

  • Van an toàn lắp ren
  • Van an toàn nối bích

Phân loại theo nguồng gốc xuất xứ của van

  • Van an toàn Thổ Nhĩ Kỳ: van an toàn Tayfur, van an toàn KBV, van an toàn KVS
  • Van an toàn Maylaysia: van an toàn ARV, van an toàn AUT, van an toàn Meiji
  • Van an toàn Trung Quốc
  • Van an toàn Taiwan: Van an toàn shinyi

7 Một số lỗi thường gặp khi sử dụng van an toàn

Van bị rò rỉ lưu chất ra bên ngoài môi trường

   Hiện tượng rò rỉ xảy ra có một số nguyên nhân tác động như: bụi bẩn giữa đĩa và bề mặt niêm phong của ghế van, cờ lê nâng có thể được sử dụng để mở van nhiều lần để rửa trôi bụi bẩn, hoặc bề mặt niêm phong bị hỏng, cũng có thể do thân van bị uốn cong, hoặc đòn bẩy và điểm tựa bị lệch dẫn đến ống và đĩa bị trật khớp.

Để khắc phục vấn đề này, chúng ta sẽ sửa chữa bằng cách mài hoặc mài sau khi xoay theo mức độ thiệt hại hoặc khi bị trật khớp phải lắp lại hoặc thay thế cái mới.

Đĩa không quay trở lại sau khi xả áp

   Thông thường, điều này chỉ xảy ra khi thân uốn lò xo và vị trí lắp đặt đĩa không chính xác, hoặc có thể bị kẹt, chúng ta nên lắp lại.

Áp suất tăng sau khi xả.

   Điều này xảy ra do độ dịch chuyển của van xả được chọn ít hơn mức độ xả an toàn của thiết bị. Nên chọn lại van xả phù hợp.

Hoặc đường giữa thân van không đúng, lò xo bị gỉ, do đó đĩa van mở không đúng chiều cao của nó, để khắc phục điều này nên thay thế lò xo hoặc lắp lại thân van.

8 Những điều cần lưu ý khi lựa chọn van an toàn

   Van an toàn(Safety Valve) được ứng dụng trong các hệ thống công nghiệp rộng rãi, do đó, việc sử dụng van an toàn đúng là điều mà nhiều kỹ thuật, người sử dụng phải để tâm đến. Tại Âu Việt JSC, chúng tôi khuyên khách hàng nên cân nhắc các yếu tố sau để lựa chọn sản phẩm phù hợp với hệ thống của mình:

  • Kích thước lắp đặt van an toàn với đường ống sử dụng
  • Môi chất hoạt động trong hệ thống là gì?
  • Lựa chọn loại van theo vật liệu phù hợp với môi chất.
  • Chi phí cho việc lắp đặt và sử dụng van an toàn là bao nhiêu?
  • Tần suất sử dụng van an toàn nhiều hay ít?

Tất cả các yếu tố trên sẽ giúp khách hàng tìm được loại van phù hợp với giá tiền, mục đích sử dụng, tránh lãng phí.

9 Mua van an toàn ở đâu giá tốt?

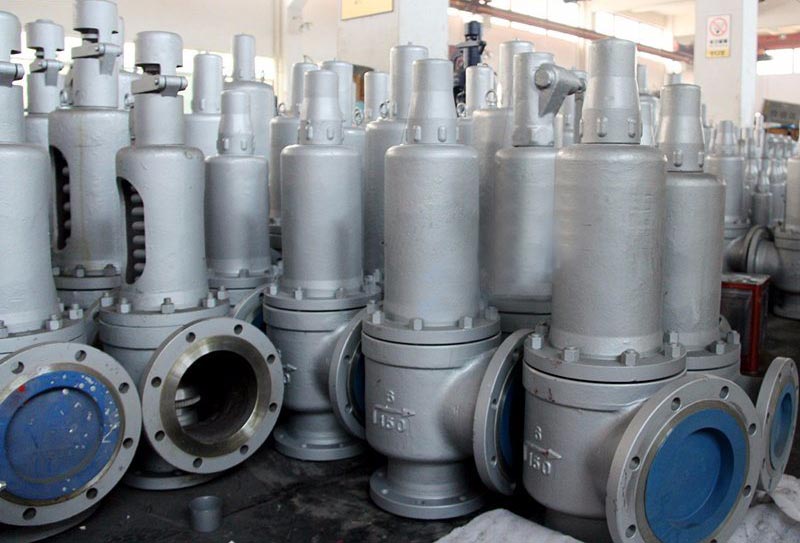

Van an toàn tại auvietco

   Tại Âu Việt JSC, chúng tôi có đội ngũ kỹ thuật và nhân viên kinh doanh nhiều kinh nghiệm trong lĩnh vực thi công lắp đặt nên sẽ tư vấn cho khách hàng lựa chọn sản phẩm hợp lý, chúng tôi là một trong những địa chỉ bán van an toàn uy tín trên toàn quốc. Nếu các khách hàng còn phân vân hoặc muốn tư vấn sâu hơn về sản phẩm hãy liên hệ ngay với chúng tôi theo số điện thoại Hotline 0969103458 hoặc Ad Zalo ngay để được tư vấn miễn phí, nhanh chóng!

Auvietco.com.vn tự hào là đơn vị phân phối bán lẻ van hơi uy tín tại Việt Nam!
