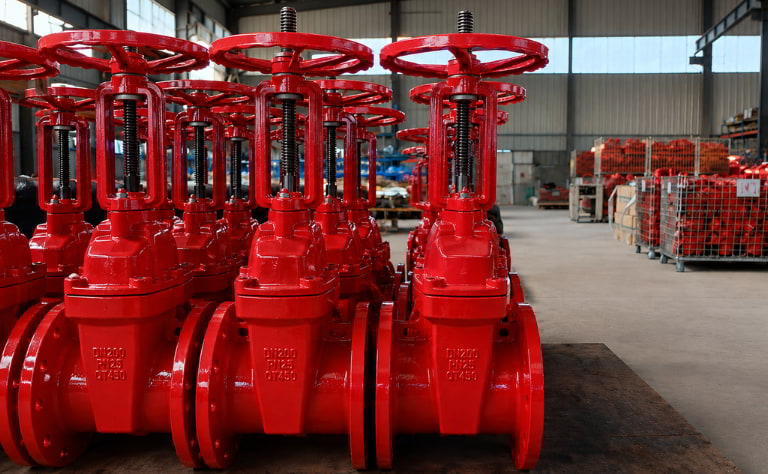

Van cổng ty nổi DN200

  Van cổng ty nổi DN200 là loại van dùng để đóng hoặc mở dòng chảy trên đường ống có kích thước danh nghĩa DN200 tương đương phi 219 hay 8 inch. Với thiết kế ty van nâng lên khi mở và hạ xuống khi đóng giúp người vận hành dễ dàng nhận biết trạng thái đóng mở của van bằng mắt thường. Sản phẩm được sử dụng phổ biến trong hệ thống cấp nước, PCCC, xử lý nước và các đường ống công nghiệp.

Đôi nét về van cổng ty nổi DN200

  Van cổng ty nổi DN200 (Rising Stem Gate Valve DN200) là dòng van chặn dùng để đóng hay mở dòng lưu chất trên đường ống có kích thước danh nghĩa DN200, tương đương khoảng Phi 219mm hay 8 inch. Đây là kích thước lớn, thường được lắp đặt trên các tuyến ống chính của hệ thống cấp nước, xử lý nước, PCCC, thủy lợi và nhiều hệ thống công nghiệp khác.

  Điểm đặc trưng của van cổng ty nổi DN200 nằm ở thiết kế ty van sẽ trồi lên cao khi mở và hạ xuống thấp khi đóng. Nhờ vào độ cao của ty van, người vận hành có thể dễ dàng nhận biết trạng thái đóng mở từ xa mà không cần kiểm tra trực tiếp. Đây cũng là một ưu điểm đáng chú ý khi sử dụng trong các hệ thống cần kiểm soát trạng thái van thường xuyên.

  Hiện nay, van cổng ty nổi DN200 thường được sản xuất từ gang, inox hoặc thép, kết nối mặt bích theo tiêu chuẩn JIS, BS, DIN, ANSI với các mức áp lực PN10, PN16, PN25, Class 150, Class 300. Sản phẩm được ứng dụng rộng rãi trong cấp nước, xử lý nước, PCCC, trạm bơm, thủy lợi, hệ thống làm mát và các dây chuyền công nghiệp.

Thông số kỹ thuật cơ bản van cổng ty nổi DN200

• Dạng van: Van cổng ty nổi
• Kích thước: DN200 – Phi 219mm – 8 inch
• Vật liệu thân: Gang, inox, thép
• Ty van: Thép không gỉ
• Đĩa van: Gang bọc cao su, inox, thép
• Vận hành: Tay quay vô lăng
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS 10K, DIN/EN PN16, BS, ANSI Class 150
• Nhiệt độ làm việc: 0°C đến 400°C (Tùy vật liệu)
• Áo lực làm việc: PN10, PN16, PN25
• Môi trường làm việc: Nước sạch, nước thải, PCCC, dầu, hóa chất…
  Xuất xứ: Hàn Quốc, Nhật Bản, Malaysia, Trung Quốc…
• Giấy tờ: CO, CQ
• Tình trạng hàng: Sẵn kho.

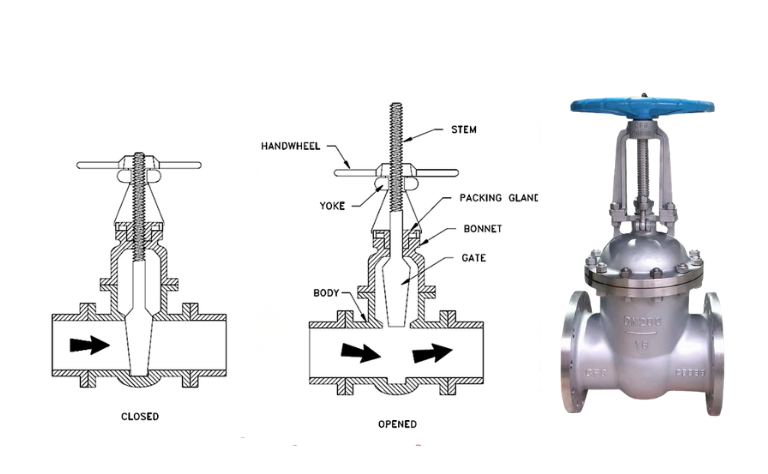

Cấu tạo và nguyên lý hoạt động van cổng ty nổi DN200

Cấu tạo chi tiết van cửa ty nổi DN200

Van cửa ty nổi DN200 được cấu tạo từ các bộ phận chính như:

• Thân van: Là bộ phận chịu áp lực và bảo vệ các bộ phận bên trong, thường chế tạo từ gang cầu, gang, thép carbon hoặc inox tùy môi trường. Hai bên thân van được thiết kế mặt bích để kết nối đường ống.
• Nắp van: Được liên kết với thân bằng các bu lông, có nhiệm vụ bảo vệ cơ cấu bên trong và giữ ổn định cụm ty, đĩa van.
• Ty van: Làm nhiệm vụ liên kết và truyền chuyển động từ vô lăng xuống đĩa van. Với thiết kế ty nổi, ty sẽ nâng lên khi mở và hạ xuống khi đóng, giúp dễ dàng nhận biết trạng thái hoạt động của van.
• Đĩa van: Là bộ phận trực tiếp đóng hoặc mở dòng chảy. Khi xoay vô lăng, đĩa van di chuyển lên xuống theo phương thẳng đứng để mở hoặc chắn dòng lưu chất.
• Gioăng làm kín: Được bố trí tại vị trí tiếp xúc giữa đĩa và thân van, giúp tăng khả năng làm kín và hạn chế rò rỉ khi van ở trạng thái đóng.
• Vô lăng: Dùng để điều khiển van bằng tay. Khi xoay vô lăng, chuyển động được truyền xuống ty và làm đĩa van nâng lên hoặc hạ xuống.

Nguyên lý hoạt động van cổng ty nổi DN200

Van cổng ty nổi DN200 hoạt động dựa trên chuyển động nâng – hạ của đĩa van để đóng hoặc mở dòng lưu chất.

• Khi mở van: Khi người vận hành xoay tay quay ngược chiều kim đồng hồ. Ren trục ăn khớp đẩy ty van di chuyển tịnh tiến đi lên kéo theo đĩa van nâng lên khỏi lòng ống, cho phép dòng lưu chất đi qua. Khi mở hoàn toàn đĩa van nằm ngoài tiết diện dòng chảy, giúp dòng lưu chất đi qua với tổn thất áp suất tương đối thấp.
• Khi đóng van: Khi người vận hành xoay tay quay thuận chiều kim đồng hồ. Lúc này ty van hạ xuống, kéo đĩa van về vị trí đóng và ép vào bề mặt làm kín để ngăn dòng chảy

Lưu ý: Van cổng chủ yếu dùng để đóng/mở hoàn toàn, không nên sử dụng để điều tiết lưu lượng trong thời gian dài vì có thể làm giảm độ bền và khả năng làm kín của van.

Các dòng van cổng ty nổi DN200 phổ biến trên thị trường

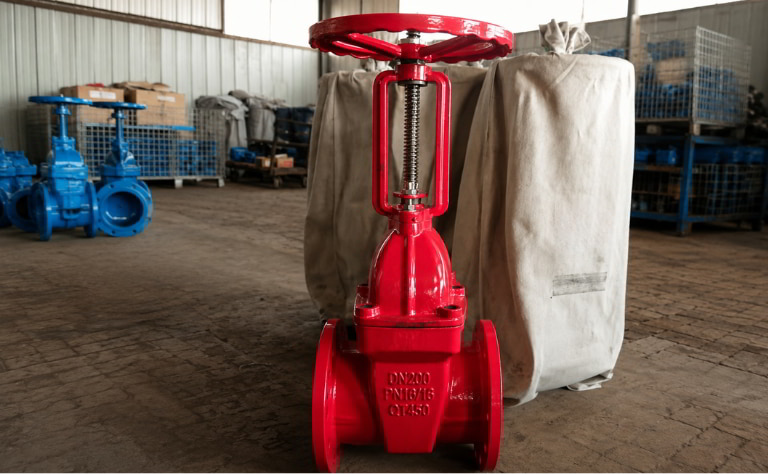

Van cổng ty nổi DN200 thân gang

• Đây là dòng được sử dụng phổ biến trong hệ thống cấp thoát nước, PCCC, xử lý nước và các tuyến ống công nghiệp thông thường.
• Thân van được chế tạo từ gang cầu hoặc gang xám, bên ngoài phủ sơn epoxy để tăng khả năng chống ăn mòn. Điểm đặc biệt nằm ở phần đĩa van thường được bọc một lớp cao su EPDM cao cấp, mang lại khả năng làm kín khít tối đa, ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất.
• Ưu điểm của dòng van này là kết cấu chắc chắn, giá thành tương đối hợp lý và có nhiều lựa chọn về PN10, PN16. Đây thường là phương án phù hợp cho các tuyến nước có kích thước DN200.
• Nhờ ưu điểm giá thành hợp lý, độ bền cơ học cao và vận hành ổn định, dòng van này trở thành sự lựa chọn ưu tiên hàng đầu trong các mạng lưới cấp thoát nước sạch, hệ thống xử lý nước thải nhẹ và đặc biệt là trong các hệ thống PCCC của nhà xưởng, tòa nhà.

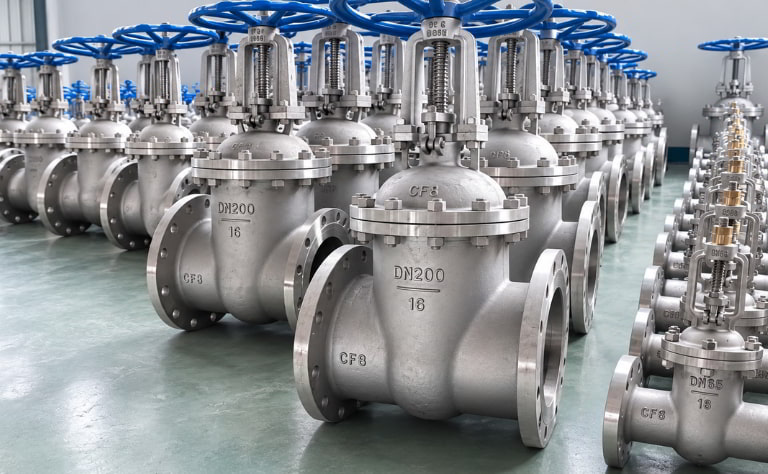

Van cổng ty nổi DN200 thân inox

• Van cổng ty nổi DN200 inox thường được chế tạo từ inox 304 hoặc inox 316, trong đó inox 316 có khả năng chống ăn mòn tốt hơn và phù hợp với những môi trường khắc nghiệt hơn. Thiết kế ty nổi giúp trục van nâng lên khi mở và hạ xuống khi đóng, từ đó người vận hành có thể dễ dàng quan sát trạng thái đóng/mở của van.
• Nhờ khả năng chống gỉ, chống oxy hóa và ăn mòn tốt và khả năng làm việc ở nhiệt độ cao đến khoảng 200°C. Van phù hợp với hệ thống cấp nước, xử lý nước, thực phẩm, dược phẩm và môi trường công nghiệp có tính ăn mòn.
• So với dòng thân gang, van cổng inox ty nổi DN200 có độ bền và khả năng chống ăn mòn cao hơn nhưng giá thành cũng cao hơn, vì vậy cần lựa chọn vật liệu phù hợp với điều kiện làm việc thực tế.

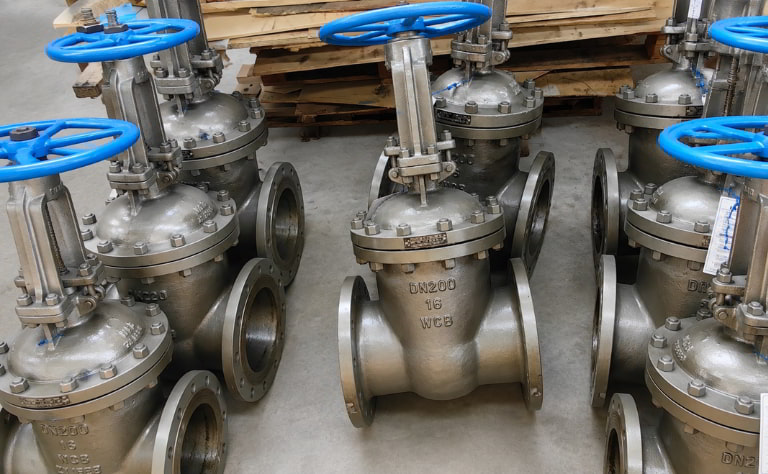

Van cổng ty nổi DN200 thân thép

• Van cổng ty nổi DN200 thân thép là dòng van được thiết kế cho các hệ thống có yêu cầu cao về áp suất và nhiệt độ làm việc. Thân van thường được chế tạo từ thép carbon đúc như WCB hoặc các vật liệu tương đương, mang lại kết cấu chắc chắn, độ bền cơ học cao và khả năng chịu áp tốt.
• Tùy từng thiết kế, van có thể đáp ứng các cấp áp lực như PN25, PN40 hoặc Class 150, Class 300. Khi sử dụng trong môi trường nhiệt độ cao, cần lựa chọn đúng vật liệu thân van, gioăng làm kín và kiểm tra thông số áp suất – nhiệt độ theo catalogue của nhà sản xuất.
• Với kích thước DN200 (Phi 219), van cổng ty nổi thân thép thường được sử dụng trên các tuyến ống công nghiệp lớn, đặc biệt trong nhà máy nhiệt điện, dầu khí, hóa chất, hệ thống hơi nóng và đường ống khí áp lực cao. Thiết kế ty nổi giúp người vận hành dễ quan sát trạng thái đóng/mở của van, đồng thời kết cấu mặt bích giúp kết nối chắc chắn với đường ống.
• Nhờ khả năng làm việc tốt trong những điều kiện khắc nghiệt khi được lựa chọn đúng cấu hình, van cổng ty nổi DN200 thân thép là giải pháp phù hợp cho các hệ thống công nghiệp yêu cầu độ bền cao và khả năng vận hành ổn định.

Ưu điểm vượt trội van cổng ty nổi DN200

• Dễ quan sát trạng thái đóng mở: Phần ty van chuyển động lên xuống khi vận hành, giúp người sử dụng dễ nhận biết van đang mở hay đóng.
• Phù hợp tuyến ống lớn: Kích thước danh nghĩa DN200 thường sử dụng cho đường ống khoảng Phi 219mm (8 inch), là kích thước phổ biến trong các hệ thống đường ống chính, đặc biệt ở cấp nước, PCCC, xử lý nước và công nghiệp.
• Độ bền ty van cao: Do phần ren của trục van nằm hoàn toàn phía ngoài thân van nên không bị tiếp xúc trực tiếp hay bị ăn mòn bởi lưu chất trong đường ống, giúp kéo dài tuổi thọ sử dụng.
• Tổn thất áp suất thấp khi mở hoàn toàn: Khi đĩa van được nâng hoàn toàn khỏi đường dòng, tiết diện lưu thông lớn, phù hợp với các tuyến ống cần duy trì lưu lượng ổn định.
• Đa dạng vật liệu: Người dùng có thể lựa chọn van gang, gang cầu, inox hoặc thép tùy vào môi trường, áp lực và ngân sách.
• Ứng dụng rộng rãi: Dùng trong cấp nước, PCCC, xử lý nước, HVAC và các hệ thống công nghiệp.
• Dễ bảo trì: Cơ cấu ren lộ thiên giúp kỹ thuật viên dễ dàng tra dầu mỡ bôi trơn định kỳ mà không cần phải tháo dỡ van.

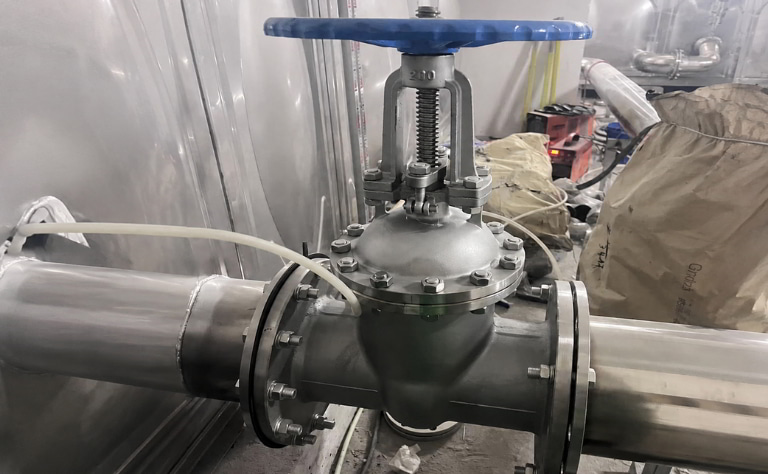

Ứng dụng thực tế van cổng ty nổi DN200 mặt bích

Van cổng ty nổi DN200 mặt bích được sử dụng rộng rãi trên các tuyến ống có kích thước lớn nhờ khả năng đóng/mở chắc chắn và dễ kiểm soát trạng thái van. Một số ứng dụng tiêu biểu như:

• Hệ thống cấp nước: Lắp trên đường ống truyền tải, phân phối nước sạch, trạm bơm và các tuyến ống chính, giúp kiểm soát, cô lập từng khu vực khi cần sửa chữa hoặc bảo trì.
• Hệ thống PCCC: Được sử dụng trên đường ống chữa cháy, trạm bơm và hệ thống cấp nước PCCC. Ty nổi giúp dễ quan sát trạng thái đóng/mở, thuận tiện cho công tác kiểm tra và vận hành.
• Nhà máy xử lý nước: Sử dụng tại các tuyến ống cấp nước, nước thô, nước sau xử lý và hệ thống phân phối trong nhà máy.
• Hệ thống thủy lợi: Phù hợp với các tuyến ống dẫn nước có đường kính lớn, dùng để đóng/mở dòng nước tại trạm bơm, kênh dẫn hoặc hệ thống tưới tiêu.
• Hệ thống HVAC: Có thể lắp trên đường ống nước lạnh, nước giải nhiệt và nước tuần hoàn trong các tòa nhà, nhà máy.
• Nhà máy và hệ thống công nghiệp: Van có thể được sử dụng cho nước, khí, hơi hoặc một số lưu chất công nghiệp khác. Với môi trường đặc thù, cần lựa chọn đúng vật liệu thân, đĩa, gioăng và cấp áp lực.
• Hệ thống dầu khí, hóa chất: Các dòng van thép đúc hoặc inox có thể được sử dụng trong những môi trường này khi vật liệu và tiêu chuẩn kỹ thuật của van phù hợp với lưu chất, áp suất và nhiệt độ.

Kinh nghiệm chọn van cổng ty nổi DN200 chuẩn kỹ thuật và tối ưu chi phí

  Khi chọn van cổng ty nổi, để van hoạt động ổn định, bền bền và đạt hiệu quả cao không nên chỉ dựa vào giá bán mà cần phải cân nhắc một số tiêu chí sau:

• Xác định đúng kích thước: DN200 thường dùng cho đường ống thép Phi 219 mm. Kiểm tra chính xác kích thước ống và mặt bích trước khi đặt van.
• Chọn vật liệu phù hợp môi trường: Thân gang phù hợp nước sạch, PCCC và hệ thống thông thường, chi phí hợp lý. Trong khi thân inox phù hợp môi trường có tính ăn mòn cao. Còn thép lại phù hợp hệ thống có áp lực hoặc nhiệt độ cao, cần chọn theo đúng thông số kỹ thuật.
• Chọn đúng cấp áp lực: Cân nhắc PN10, PN16, PN25, Class 150... dựa trên áp suất và nhiệt độ thực tế. Đối với van thép, cần kiểm tra thêm thông số áp suất – nhiệt độ (P-T rating) của nhà sản xuất.
• Kiểm tra tiêu chuẩn mặt bích: Kiểm tra tiêu chuẩn mặt bích (JIS, DIN, BS, ANSI) của đường ống để chọn van có tiêu chuẩn mặt bích phù hợp, đảm bảo lắp đặt chính xác và kín khít, tránh phát sinh phí chuyển đổi.
• Xác định không gian lắp đặt : Van ty nổi cần khoảng trống phía trên để ty có thể nâng lên khi mở. Vì vậy, nếu vị trí lắp đặt có trần thấp hoặc không gian hạn chế, cần kiểm tra kích thước chiều cao của van trước khi lựa chọn.
•  Nguồn gốc, xuất xứ: Ưu tiên lựa chọn van có thương hiệu và nguồn gốc rõ ràng, thông số kỹ thuật minh bạch. Với công trình, dự án nên yêu cầu đầy đủ CO, CQ, catalogue và tài liệu kỹ thuật để thuận tiện cho việc kiểm tra, nghiệm thu và đối chiếu chất lượng sản phẩm.
• Nhà phân phối uy tín: Nên mua van từ nhà cung cấp uy tín để đảm bảo chất lượng, được hưởng chính sách bảo hành rõ ràng và có hỗ trợ kỹ thuật khi cần lắp đặt, bảo trì

Mua van cổng ty nổi DN200 chính hãng ở đâu?

  Mua van cổng ty nổi DN200 chính hãng ở đâu? luôn là câu hỏi được các nhà thầu, kỹ sư và chủ đầu tư đặc biệt quan tâm khi triển khai các công trình, dự án

  Giữa thị trường vật tư công nghiệp đa dạng, Van công nghiệp Âu Việt tự hào là đơn vị uy tín hàng đầu, chuyên cung cấp và phân phối các dòng van cổng ty nổi DN200 chính hãng hàng đầu tại Việt Nam hiện nay.

Lợi ích khi mua hàng tại Van công nghiệp Âu Việt:

• Hàng nhập khẩu chính hãng: Đầy đủ giấy tờ CO, CQ, Packing List từ các thương hiệu lớn như ARV, Arita, Kitz,... đáp ứng nghiêm ngặt tiêu chuẩn nghiệm thu dự án.
• Nguồn hàng sẵn: Hệ thống kho lớn rộng hơn 1000m3 tại Hà Nội và TP. Hồ Chí Minh giúp chủ động nguồn hàng, hỗ trợ giao sản phẩm đến công trình ở nhiều khu vực.
• Đa dạng vật liệu: Có các dòng van thân gang cho cấp nước và PCCC, thân inox cho môi trường ăn mòn và thân thép cho hệ thống áp lực, nhiệt độ cao.
• Giá và chiết khấu hợp lý: Cung cấp nhiều phân khúc sản phẩm, hỗ trợ báo giá và chính sách chiết khấu phù hợp với đơn hàng số lượng lớn, nhà thầu và dự án.
• Bảo hành và hỗ trợ kỹ thuật: Chính sách bảo hành 12 tháng, hỗ trợ xử lý sự cố và tư vấn kỹ thuật trong suốt quá trình lựa chọn, lắp đặt và sử dụng van.

  Tóm lại, Van cổng ty nổi DN200 là lựa chọn phù hợp cho các hệ thống cấp nước, PCCC, xử lý nước và đường ống công nghiệp nhờ thiết kế chắc chắn, vận hành ổn định và dễ nhận biết trạng thái đóng/mở. Khi lựa chọn, nên ưu tiên sản phẩm chính hãng, đúng vật liệu, áp lực và tiêu chuẩn kết nối để đảm bảo hiệu quả, độ bền và an toàn trong quá trình sử dụng.

   Liên hệ ngay Email: kdauviet3@gmail.com hoặc Hotline: 0962 455 506 để được tư vấn kỹ thuật chuyên sâu và báo giá ưu đãi ngay hôm nay.
