Van bi là loại van cơ sử dụng để điều tiết dòng chảy. Chúng ta thường bắt gặp van bi ở các khóa nước quen thuộc ở gia đình, ngoài ra còn có rất nhiều biến thể của van bi khác được ứng dụng trong công nghiệp. Nguyên tắc hoạt động của van bi khá đơn giản, ta sẽ sử dụng cần gạt điều khiển quả cầu đã được đục xuyên tâm bên trong để chỉnh góc sao cho đóng mở hoàn toàn hoặc 1 góc nhất định khi cần điều tiết. Hiện nay van bi khá đa dạng về chủng loại cũng như thương hiệu sản xuất, để có lựa chọn chính xác hiệu quả quý khách hãy tham khảo thêm đặc tính của các loại van bi trong bài này nhé.

Van bi là gì ?

  Van bi là loại van dùng để đóng mở hoặc điều tiết dòng chảy chất lỏng hoặc hơi. Là dạng van 2 chiều có cấu tạo quả bi khoan lỗ cổng xuyên tâm. Việc điều khiển đóng mở van bi chỉ bằng 1 góc 90° (1/4 vòng) thông qua trục được gắn từ bộ truyền động xuống.

  Van bi thường được dùng trong những đường ống nhỏ dưới DN300 và có rất nhiều loại khác nhau.

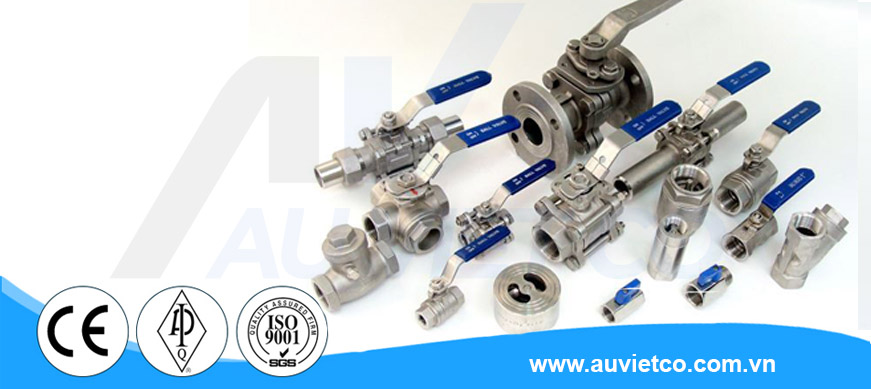

Các loại van bi inox chính hãng

Các loại van bi hiện nay

  Van bi được ứng dụng trong rất nhiều lĩnh vực khác nhau, do vậy các nhà sản xuất đã cho ra đời nhiều biến thể khác nhau. Để lựa chọn chuẩn xác loại mình cần bạn hãy tham khảo về các loại van bi bên dưới đây:

Van bi Full port, reduced port, V port, Cavity filler, Trunnion

  • Full port (cổng đầy đủ bằng đường kính ống)

  Là dạng có quả cầu bi được khoan xuyên tâm bằng đường kính trong của ống. Ưu điểm của loại này là giảm được hầu hết các ma sát nhằm tăng tuổi thọ van và dòng chảy không hề bị cản trở gì khi mở hoàn toàn, không bị tụt áp. Nhược điểm là bi và vỏ bên ngoài phải làm lớn để đảm bảo lỗ bằng đường kính ống nên giá thành đắt hơn loại khác. Với nhiều ứng dụng có thể không cần dùng đến loại này để giảm bớt chi phí.

  • Reduced port (cổng nhỏ hơn đường kính ống)

  Là dạng thông dụng thường thấy ở van bi 1 mảnh, có cổng khoan nhỏ hơn đường kính trong của đường ống. Chịu lực ma sát, vẫn không đáng kể so với các loại van 2 chiều khác. Có giá thành rẻ, trọng lượng nhẹ.

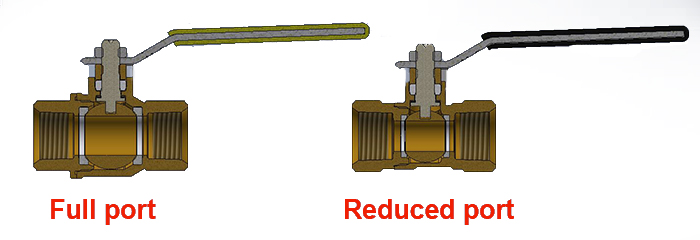

Van bi full port và reduced port

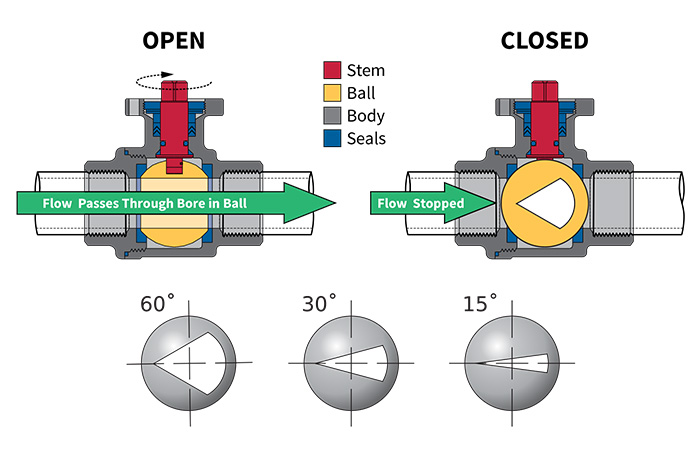

  • V port (cổng van được đục hình chữ V qua bi)

  Loại này chủ yếu được dùng để kiểm soát tốc độ dòng chảy bằng cách xoay quả bi. Loại này ít được sử dụng, để đạt được hiệu quả cao người ta thường dùng van điều tiết hay van cầu, van cân bằng.

Van bi V port

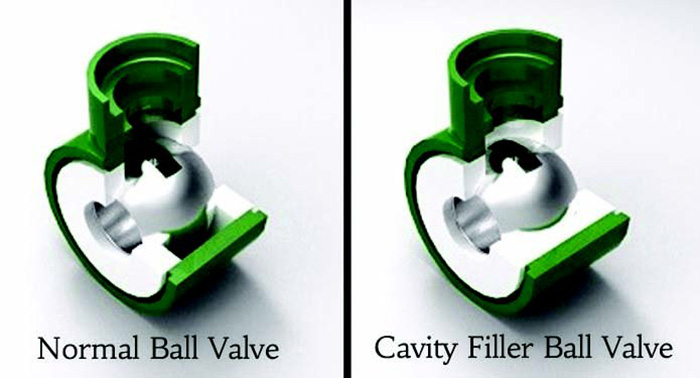

  • Cavity filled

  Van bi thông thường để lưu chất trong khoang bên trong cổng bi, gần như không thể làm sạch có thể dẫn đến hư hại bi.

  Loại van bi Cavity filler này có cấu tạo đặc biệt giúp lấp đầy khoảng trống quanh bi, khắc phục được vấn đề trên. Thường được ứng dụng trong thực phẩm, sản xuất bia, …

Van bi cavity Filler

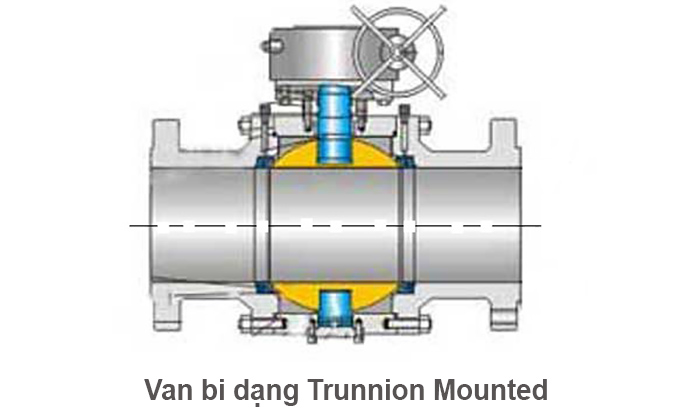

  • Trunnion Mounted

  Cấu tạo đặc biệt, phân dưới bi có thêm trục giúp cố định viên bi hơn và cho phép giảm mô-men xoắn van vì bi được hỗ trợ cả trên và dưới. Loại này mục đích sử dụng cho hệ thống áp suất cao và kích thước đường ống lớn.

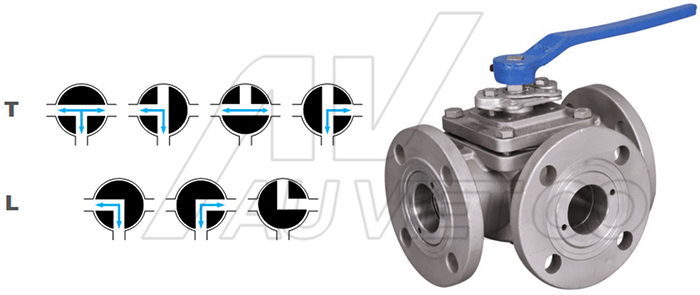

Van bi 2 ngã, 3 ngã

  Van bi có thể có 2 cửa, 3 cửa thậm chí 4. Phần lớn van 2 ngã (cửa) được vận hành bằng tay gạt, đóng mở nhanh chóng chỉ với thao tác quay 1 góc 90°. Các van bi 3 ngã có 2 dạng lỗ hình chữ T hoặc L, nguyên lý vận hành và hoạt động của van 3 ngã này được thể hiện ở hình dưới đây.

Van 1 mảnh, 2 mảnh, 3 mảnh

  • Van bi 2 mảnh

  Là dòng van bi phổ thông, với cấu tạo đơn giản, có giá thành thương đối rẻ.

  • Van bi 3 mảnh

  Với cấu tạo được ghép lại với nhau từ 3 mảnh giúp việc sử dụng lắp đặt và bảo trì hiệu quả đơn giản hơn. Đây là loại được sử dụng khá nhiều hiện nay, phù hợp những vị trí cần sử dụng điều tiết đóng mở thường xuyên, hoạt động với công suất cao, hệ thống áp lực lớn. Loại này có giá cao hơn loại 2 mảnh.

Van bi 1 mảnh 2 mảnh 3 mảnh

Van bi nhựa, inox, đồng, gang

  • Van bi đồng

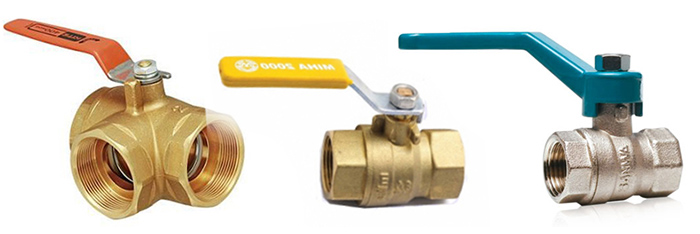

Van bi đồng

  • Van bi nhựa PVC

  Van bi nhựa PVC có giá thành tương đối thấp, được sử dụng nhiều trong nông nghiệp và dung dịch hóa chất có tính ăn mòn. Áp suất chịu đựng của van bi nhựa PVC thấp hơn của loại đồng hay inox.

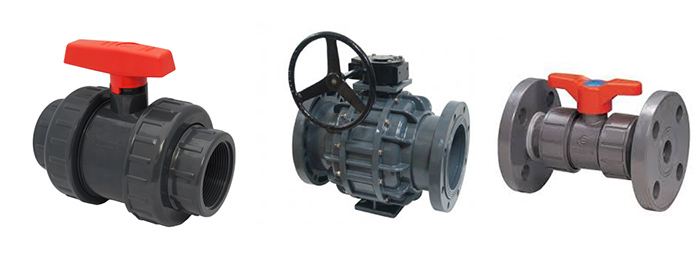

Van bi nhựa PVC

  • Van bi inox

  Van bi inox được sử dụng phổ biến trong môi trường có tính ăn mòn, nhiệt độ cao. Inox thường sử dụng là 304 và 316, ứng dụng cho thực phẩm, nước biển, bể bơi,…

Van bi inox

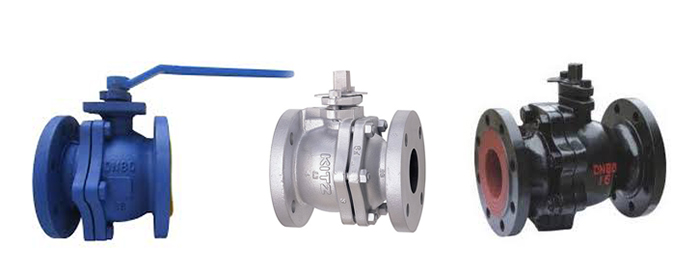

  • Van bi gang

  Loại này thường có kích thước lớn, kết nối với mặt bích. Giá thành rẻ hơn loại inox và đồng cùng kích thước, dễ lắp đặt và bảo trì. Nhược điểm là khả năng chống chịu kém, áp suất và nhiệt độ hoạt động không cao.

van bi gang

  • Van bi điều khiển điện, điều khiển khí nén.

  Van bi ngoài điều khiển bằng tay gạt còn được điều khiển tự động bằng điện hoặc bằng khí nén. Mặc dù chi phí đầu tư ban đầu của thiết bị điều khiển tự động này khá cao nhưng sẽ giảm thiểu được chi phí nhân công vận hành, với hệ thống nhiều van có thể được điều khiển chung 1 tủ điện và dễ dàng kiểm soát.

Van bi điều khiển

Ứng dụng của van bi

  Trong ngành van công nghiệp, chúng ta đã biết được vô số các loại van khác nhau nhưng trong số đó phải nhắc đến van bi, đây là sản phẩm được sử dụng khá phổ biến. Vậy hãy bắt đầu tìm hiểu xem van bi được dùng để làm gì mà nó được mọi người tin tưởng và sử dụng nhiều đến vậy.

   Van bi phục vụ cho nhiều mục đích trong công nghiệp, kỹ thuật, sản xuất và cộng đồng khoa học. Lựa chọn đúng loại van, đúng chất lượng có thể quyết định tới sự thành công hay không thành công của hệ thống hay quá trình vận hành.

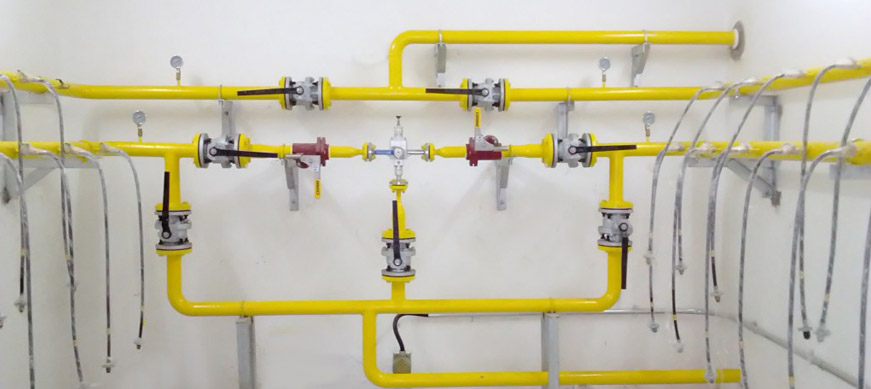

Ứng dụng của van bi

   Van bi được thiết kế phục vụ cho các lĩnh vực như: thực phẩm, dược phẩm, hóa chất, ngành công nghiệp dầu mỏ, và lĩnh vực xử lý nước thải…

  • Chế biến thực phẩm

    Trong ngành thực phẩm và đồ uống là một ngành công nghiệp lớn và đang phát triển với một nhu cầu ngày càng tăng và các sản phẩm giữ cho nhà máy hoạt động trơn tru thì không thể thiếu van. Nhiều thách thức của ngành công nghiệp, bao gòm cả vấn đề an toàn, đã nhắc nhở yêu cầu nghiêm ngặt đối với các loại van được sử dụng trong nhà máy.

  • Ngành công nghiệp dầu mỏ

   Trong ngành công nghiệp dầu mỏlà một tập hợp con của các loại đường ống. Cùng với sự cần thiết của van công nghiệp, thiết bị phải cứng rắn, bền, và thực hiện tốt để đáp ứng nhu cầu của ngành công nghiệp thì van bi là thiết bị không thể thiếu. Môi trường và điều kiện hoạt động thường khắc nghiệt với nhiệt độ cao, áp suất cao.

  • Hóa chất

   Các tính năng quan trọng nhất của van trong ngành công nghiệp hóa chất là khả năng chống ăn mòn. Vì khi xử lý hóa học thường liên quan đến các phản ứng sử dụng áp lực, nhiệt và có thể gây độc hại cho các sản phẩm, các phương tiện dẫn truyền. vậy nên phải có các loại van cần thiết có thể chịu đựng được bản chất của các chất dẫn truyền tránh rò rỉ và chống tràn.

  • Xử lý nước thải

   Khác với van cổng van bi được ứng dụng trong việc đóng và mở dòng chảy thì nó còn có thể đổi hướng đi của dòng chảy. Van bi đóng mở nhanh, sử dụng hiệu quả cao, bền bỉ với thời gian nên được sử dụng nhiều đối với đường ống của hệ thống xử lý nước thải.

Lưu ý khi lựa chọn mua van bi

  Hiện nay trên thị trường có rất nhiều loại van bi, để lựa chọn chính xác nhất sản phẩm mình cần quý khách nên kiểm tra kỹ những thông số sau đây:

  • Môi trường sử dụng: Nước, hóa chất, hơi. Khí… để lựa chọn chất liệu van và gioăng cho phù hợp. VD: Nếu môi trường làm việc là nước sạch có thể sử dụng van bi đồng giá thành rẻ hơn khi lựa chọn van bi inox.
  • Lựa chọn nhiệt độ sử dụng  phù hợp: Hiện nay có một số loại van sử dụng cho mục đích nhiệt độ cao ~300 độ C, loại bình thường nhiệt độ hoạt động thường khoảng -5-120 độ C
  • Lựa chọn áp suất hoạt động: 0 – 10 bar, 16 bar, 25 bar, 40 bar…
  • Kiểu kết nối: mặt bích, ren, rắc co
