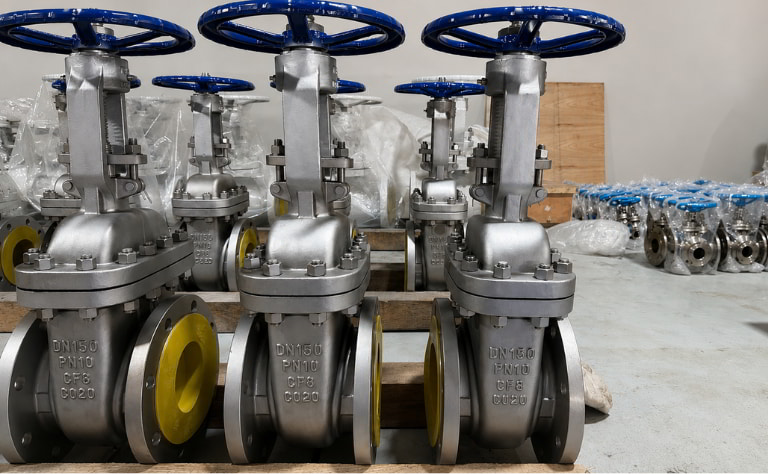

Van cổng ty nổi DN150

  Van cổng ty nổi DN150 là dòng van công nghiệp được sử dụng phổ biến để đóng/mở dòng chảy trong các hệ thống đường ống DN150 ( Phi 168 mm – 6 inch). Với thiết kế ty van nhô cao khi mở, sản phẩm giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở từ xa. Bài viết này sẽ cung cấp thông tin chi tiết về thông số kỹ thuật, cấu tạo, nguyên lý hoạt động và quy trình lắp đặt chuẩn kỹ thuật cho dòng van này, mời các bạn cùng theo dõi!

Tổng quan về van cổng ty nổi DN150

  Van cổng ty nổi DN150 (Rising Stem Gate Valve DN150) là dòng van công nghiệp dùng để đóng hoặc mở dòng chảy trên đường ống có đường kính danh nghĩa DN150 tương đương phi 168mm hay 6 inch. Van chủ yếu được sử dụng để đóng hoàn toàn hoặc mở hoàn toàn dòng chảy, không phù hợp để điều tiết lưu lượng liên tục. Sản phẩm được ứng dụng phổ biến trong hệ thống cấp nước, PCCC, xử lý nước và các đường ống công nghiệp.

  Điểm nổi bật của van cổng ty nổi DN150 ở thiết kế trục van. Trong đó trục van nâng lên khi mở và hạ xuống khi đóng, giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở từ bên ngoài. So với van cổng ty chìm DN150, van ty nổi có ưu điểm về khả năng nhận biết trạng thái nhưng cần khoảng không gian phía trên để ty van chuyển động.

  Hiện nay, van cổng ty nổi DN150 được sản xuất với đa dạng vật liệu nhưng gang, inox hay thép và sử dụng kết nối mặt bích. Khi lựa chọn van cần chú ý đến vật liệu, áp lực làm việc, tiêu chuẩn mặt bích và môi trường sử dụng để đảm bảo van phù hợp với hệ thống. Nên ưu tiên sản phẩm có nguồn gốc rõ ràng, thông số kỹ thuật đầy đủ, CO/CQ và Catalogue khi cần, đồng thời có chính sách bảo hành và hỗ trợ kỹ thuật rõ ràng.

Thông số kỹ thuật chung van cổng ty nổi DN150

• Kiểu van: Van cổng ty nổi
• Kích thước: DN150 – Phi 168mm – 6 inch
• Thân van: Gang, thép, inox
• Đĩa van: Gang bọc EPDM, thép hoặc inox
• Ty van: Thép không gỉ
• Kiểu vận hành: Tay quay
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
• Nhiệt độ làm việc: 0°C – 400°C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường làm việc: Nước, PCCC, chất lỏng công nghiệp
• Xuất xứ: Malaysia, Hàn Quốc, Nhật Bản, Trung Quốc…
• Giấy tờ: CO, CQ
• Tình trạng hàng: Sẵn kho.

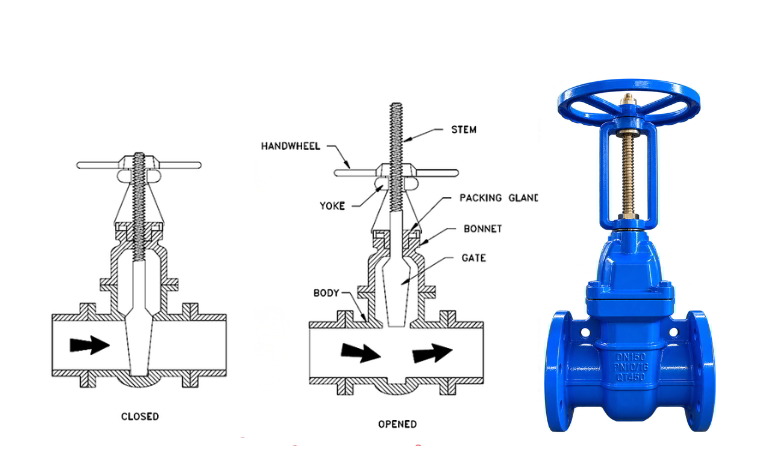

Cấu tạo và nguyên lý hoạt động của van cổng ty nổi DN150

Cấu tạo chi tiết van cổng ty nổi DN150

• Thân van: Là bộ phận chịu áp lực chính và bảo vệ các chi tiết bên trong. Thân van thường được chế tạo từ gang, inox hoặc thép WCB. Với thân gang, bên ngoài thường phủ sơn Epoxy để tăng khả năng chống ăn mòn. Hai đầu thân van sử dụng kết nối mặt bích, giúp lắp đặt chắc chắn với đường ống DN150.
• Nắp van: Được lắp phía trên thân và liên kết bằng bu lông. Nắp van có nhiệm vụ bảo vệ các cơ cấu bên trong, giữ ty van đúng vị trí và thuận tiện cho việc kiểm tra, bảo dưỡng hoặc thay thế linh kiện.
• Đĩa van: Là bộ phận trực tiếp đóng hoặc mở dòng lưu chất bằng chuyển động lên xuống. Tùy thiết kế, đĩa van thể được chế tạo từ gang bọc cao su EPDM đối với hệ thống nước, PCCC hoặc sử dụng vật liệu kim loại cho các môi trường đặc thù. Khi mở hoàn toàn, đĩa được nâng khỏi dòng chảy, giúp lưu chất lưu thông tốt và hạn chế tổn thất áp suất.
• Ty van: Là bộ phận đặc trưng của van cổng ty nổi, kết nối tay quay với đĩa van. Khi mở, ty van nâng lên, khi đóng, ty hạ xuống, giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở từ bên ngoài.
• Tay quay: Dùng để điều khiển van bằng thao tác thủ công. Khi xoay tay quay, chuyển động được truyền qua ty van để nâng hoặc hạ đĩa van. Với một số van DN150 có lực vận hành lớn, có thể sử dụng hộp số trợ lực để đóng mở dễ dàng hơn.
• Gioăng làm kín: Có nhiệm vụ tạo độ kín tại các vị trí tiếp xúc và hạn chế rò rỉ lưu chất. Gioăng thường sử dụng EPDM, NBR hoặc PTFE, được lựa chọn tùy theo môi trường, nhiệt độ và điều kiện làm việc của hệ thống.

Nguyên lý hoạt động của van cổng ty nổi DN150

  Van cổng ty nổi DN150 hoạt động dựa trên cơ chế chuyển động tịnh tiến của trục van và đĩa van. Khi quay vô lăng, ren trong của vô lăng khớp với ren của ty van làm ty van cùng đĩa van nâng lên hoặc hạ xuống để mở hoặc chặn dòng chảy. Cụ thể như sau:

• Quy trình mở van: Người vận hành xoay vô lăng theo ngược chiều kim đồng hồ, làm ty van dịch chuyển tịnh tiến trồi lên cao kéo theo đĩa van rời khỏi vị trí làm kín. Khi van mở hoàn toàn, đĩa được đưa lên khỏi đường ống, dòng chảy đi qua tối đa, không bị cản trở.
• Quy trình đóng van: Khi xoay tay quay theo chiều kim đồng hồ, ty van từ từ hạ xuống và đẩy đĩa van hạ sâu xuống khít chặt vào ghế van để chặn đứng hoàn toàn dòng chảy lưu chất.
• Nhận biết trạng thái: Do thiết kế ty nổi, khi van mở thì phần ty van nhô cao lên khỏi vô lăng, còn khi van đóng thì ty van tụt xuống thấp. Người vận hành dễ dàng quan sát bằng mắt thường từ xa

Phân loại van cổng ty nổi DN150 phổ biến trên thị trường

  Tùy thuộc vào môi trường lưu chất, áp lực vận hành và yêu cầu kỹ thuật của từng dự án, van cổng ty nổi DN150 được chia thành các dòng sản phẩm chuyên dụng sau:

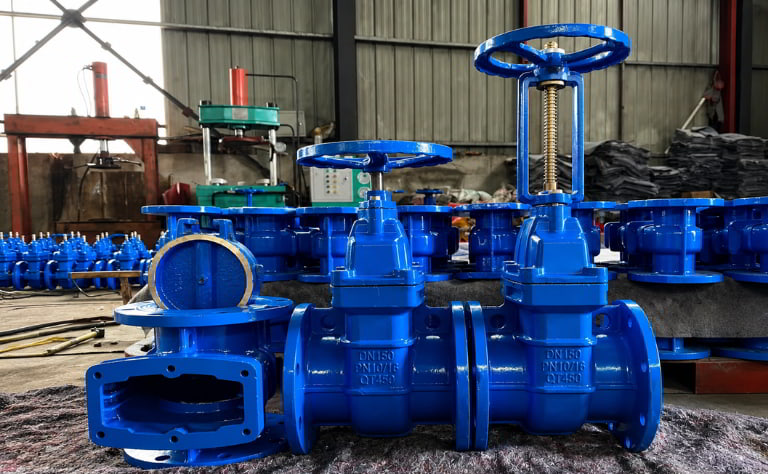

Van cổng ty nổi DN150 thân gang

• Van cổng ty nổi DN150 thân gang là dòng van công nghiệp phổ biến nhất trên thị trường hiện nay nhờ sự cân bằng hoàn hảo giữa độ bền, khả năng vận hành ổn định và chi phí đầu tư tối ưu.
• Về mặt cấu tạo, thân van thường được chế tạo từ gang cầu FCD450, bên ngoài phủ thêm sơn Epoxy dày 250 µm để tăng khả năng chống chịu với môi trường. Kết hợp đĩa van bọc cao su EPDM hay NBR tạo khít tuyệt đối, chống rò rỉ dòng chảy.
• Nhờ ưu điểm nổi bật này, van cổng gang ty nổi DN150 thường được ứng dụng rộng rãi trong các hệ thống cấp thoát nước sạch đô thị, xử lý nước thải sinh hoạt và đặc biệt là hệ thống PCCC– nơi thiết kế ty nổi phát huy tối đa lợi thế giúp nhân viên kỹ thuật dễ dàng nhận biết trạng thái đóng/mở của van từ xa bằng mắt thường.

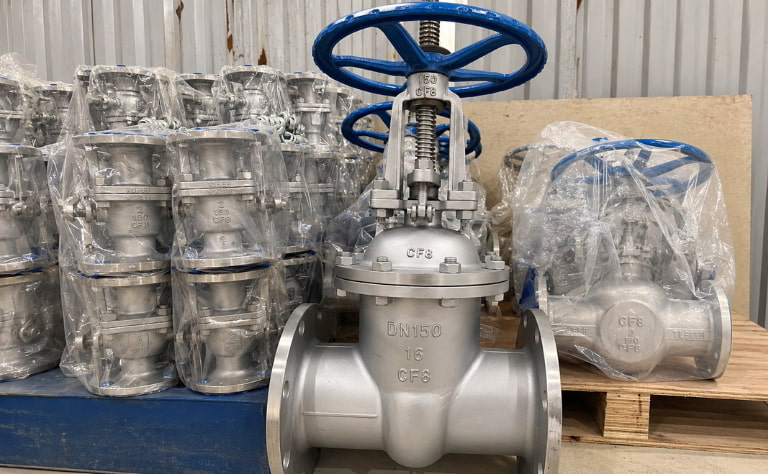

 Van cổng ty nổi DN150 thân inox

• Van cổng ty nổi DN150 thân inox là dòng van có khả năng chống ăn mòn cao, phù hợp với các môi trường có hóa chất, độ ẩm lớn hoặc yêu cầu cao về độ sạch.
• Van thường được chế tạo từ inox 304 (CF8) hoặc inox 316 (CF8M), giúp tăng độ bền và khả năng chống oxy hóa. Ty van thường sử dụng inox chất lượng cao, trong khi đĩa van có thể thiết kế dạng kim loại. Nhờ đó, van hoạt động ổn định trong môi trường khắc nghiệt và nhiệt độ cao.
• Sản phẩm được ứng dụng trong hệ thống xử lý nước và nước thải, nhà máy hóa chất, thực phẩm – đồ uống, dược phẩm, xử lý nước mặn và nước biển. Đây là lựa chọn phù hợp khi hệ thống yêu cầu độ bền, khả năng chống ăn mòn và vệ sinh cao.
• Tuy nhiên, giá thành van inox thường cao hơn van gang cùng kích cỡ do chi phí vật liệu và gia công lớn hơn. Khi lựa chọn cần chú ý đến loại inox, vật liệu gioăng, áp lực và nhiệt độ làm việc để đảm bảo van phù hợp với hệ thống.

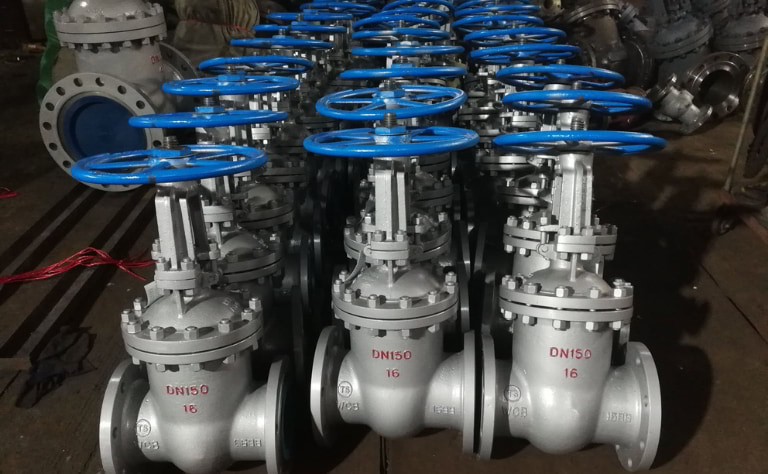

 Van cổng ty nổi DN150 thân thép

• Van cổng ty nổi DN150 thân thép là dòng van chuyên dụng cho các hệ thống áp suất và nhiệt độ cao.
• Thân van thường được đúc từ thép carbon cao cấp (WCB/A216), có độ bền cơ học cao và khả năng chịu áp lực tốt. Tùy thiết kế van có thể sử dụng các cấp áp lực như PN25, PN40, Class 150 hoặc Class 300, với khả năng chịu nhiệt độ lên tới 400°C.
• Ty van được thiết kế chắc chắn, kết hợp với gioăng chì Graphite chịu nhiệt giúp tăng độ kín và hạn chế rò rỉ trong quá trình vận hành.
• Nhờ khả năng chịu áp lực và nhiệt độ cao, van được sử dụng phổ biến trong đường ống hơi nóng, lò hơi, nhà máy nhiệt điện, dầu khí, lọc hóa dầu và các hệ thống dẫn dầu hoặc nước nóng áp lực lớn.

Đánh giá ưu và nhược điểm van cổng ty nổi DN150

Ưu điểm nổi bật

• Dễ dàng quan sát trạng thái đóng/mở bằng mắt thường nhờ thiết kế ty van nâng lên khi mở và hạ xuống khi đóng, thuận giám sát, đặc biệt trong hệ thống PCCC.
• Ty van ít bị ăn mòn do phần ren nằm ngoài thân van, hạn chế tiếp xúc với lưu chất và cặn bẩn.
• Khả năng đóng kín tốt, hạn chế rò rỉ khi van đóng hoàn toàn.
• Tổn thất áp suất thấp khi van mở hoàn toàn do đĩa van nâng lên khỏi dòng chảy
• Độ bền cao, phù hợp hệ thống hoạt động liên tục và lâu dài.
• Đa dạng vật liệu, đáp ứng nhiều môi trường sử dụng khác nhau.
• Kết nối mặt bích chắc chắn, thuận tiện cho việc lắp đặt và tháo dỡ.
• Ty van lộ ngoài giúp van dễ vệ sinh, tra dầu và kiểm tra định kỳ.
• Hạn chế búa nước do cơ chế đóng mở nhiều vòng giúp đĩa van di chuyển từ từ, giảm nguy cơ áp lực tăng đột ngột trong đường ống.

Nhược điểm cần lưu ý

• Van cần không gian lắp đặt rộng vì ty van nhô lên khi mở, do đó không phù hợp với khu vực chật hẹp hoặc hạn chế chiều cao.
• Phần ty van lộ ra ngoài nên dễ bám bụi, chịu tác động của mưa nắng và có thể bị gỉ nếu không được vệ sinh, bảo dưỡng định kỳ.
• Đóng mở tương đối chậm vì phải xoay tay quay nhiều vòng, nên không phù hợp với hệ thống yêu cầu đóng ngắt nhanh.
• Không phù hợp để điều tiết lưu lượng trong thời gian dài vì có thể gây rung, mài mòn và làm giảm tuổi thọ van.

Ứng dụng thực tế van cổng ty nổi DN150

  Van cổng ty nổi được sử dụng rộng rãi trong các hệ thống cần đóng/mở dòng chảy và dễ dàng quan sát trạng thái van. Một số ứng dụng tiêu biểu như:

• Hệ thống PCCC: Lắp trên đường ống chính hoặc trạm bơm PCCC. Thiết kế ty nổi giúp dễ dàng quan sát trạng thái đóng/mở và có thể kết hợp công tắc giám sát khi cần.
• Hệ thống cấp sạch và xử lý nước thải: Sử dụng tại nhà máy nước, trạm bơm, hệ thống xử lý nước thải và mạng lưới cấp nước đô thị, khu công nghiệp. Ty van nằm ngoài giúp tránh bị ăn mòn, kẹt ren bởi cặn bẩn và hóa chất trong nước thải.
• Hệ thống hơi và lò hơi: Sử dụng van thép hoặc inox phù hợp để kiểm soát dòng hơi, nước nóng trong các hệ thống có áp lực và nhiệt độ cao. Cần lựa chọn đúng vật liệu và cấp áp lực theo điều kiện vận hành.
• Công nghiệp hóa chất, thực phẩm và dược phẩm: Sử dụng van inox 304 hoặc 316 để tăng khả năng chống ăn mòn và đáp ứng yêu cầu vệ sinh. Thường được ứng dụng cho các đường ống dẫn hóa chất, nước xử lý và lưu chất đặc thù.
• Ngành dầu khí và lọc hóa dầu: Van thép được sử dụng tại các tuyến ống dẫn dầu, khí và lưu chất công nghiệp, đặc biệt ở những vị trí yêu cầu độ bền cơ học và khả năng chịu áp lực cao.
• Nhà máy năng lượng và khu công nghiệp: Van được lắp trên các tuyến ống công nghệ, hệ thống tuần hoàn nước, cấp nước và các đường ống có kích thước lớn cần đóng/mở chắc chắn và thuận tiện kiểm tra trạng thái.

Hướng dẫn lắp đặt van cổng ty nổi DN150

  Để đảm bảo van cửa ty nổi DN150 vận hành ổn định, kín khít và độ bền cao, quy trình lắp đặt cũng như công tác bảo dưỡng định kỳ cần tuân thủ nghiêm ngặt các bước kỹ thuật dưới đây:

Chuẩn bị trước khi lắp đặt

• Kiểm tra van không bị nứt, móp méo hoặc hư hỏng.
• Kiểm tra ty van, vô lăng và đĩa van, đảm bảo đóng mở nhẹ nhàng, không bị kẹt.
• Vệ sinh sạch hai mặt bích và bên trong đường ống, loại bỏ bụi bẩn, xỉ hàn, cát và tạp chất.
• Kiểm tra tiêu chuẩn mặt bích (BS, JIS, DIN) đảm bảo trùng khớp tâm lỗ bu lông.
• Chuẩn bị gioăng, bulong và đai ốc đúng kích thước, phù hợp với mặt bích và môi trường sử dụng.
• Đảm bảo hai đầu đường ống thẳng hàng, đồng tâm và có khoảng cách phù hợp với chiều dài van.

 Tiến hành lắp đặt

• Đưa van vào vị trí cần lắp đặt và căn chỉnh các lỗ bulong trùng nhau và tránh tạo lực ép lên thân van.
• Đặt gioăng chính giữa hai mặt bích, đảm bảo không bị lệch, gấp hoặc nhô vào lòng ống.
• Đưa bulong qua các lỗ mặt bích, lắp đai ốc và siết nhẹ để cố định van.
• Siết bu lông theo thứ tự đối xứng hoặc hình chữ X, tăng lực từng bước để gioăng được ép đều và hạn chế rò rỉ.

Kiểm tra sau khi lắp

• Xoay vô lăng để kiểm tra van đóng/mở nhiều lần.
• Đảm bảo ty van nâng lên, hạ xuống êm và không bị kẹt hoặc bó cứng.
• Kiểm tra đĩa van đóng kín và mở hết hành trình.
• Cấp nước hoặc thử áp theo yêu cầu của hệ thống để kiểm tra rò rỉ.
• Nếu phát hiện rò rỉ, cần kiểm tra lại vị trí gioăng, độ đồng tâm của mặt bích và lực siết bulong trước khi đưa van vào vận hành.

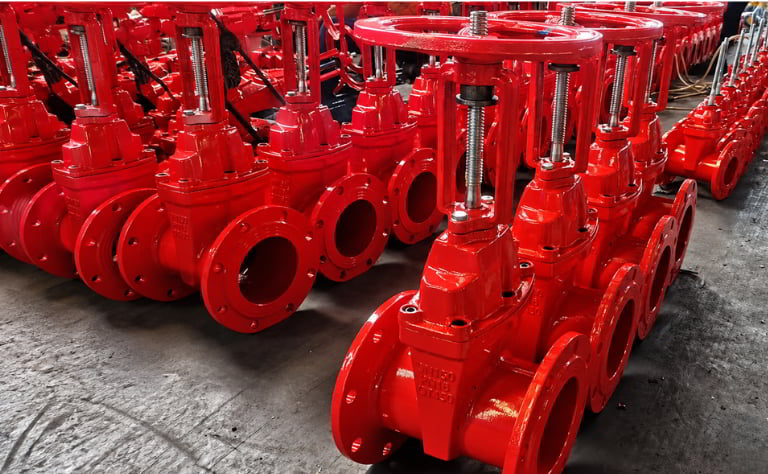

Địa chỉ mua van cổng ty nổi DN150 chính hãng, giá tốt

  Hiện nay trên thị trường có nhiều đơn vị phân phối van cổng ty nổi DN150. Tuy nhiên để tìm được đơn vị phân phối chính hãng, giá tốt thì không phải là dễ.

  Nếu bạn đang băn khoăn chưa biết mua van cổng ty nổi DN150 chính hãng, giá tốt ở đâu thì Van công nghiệp Âu Việt chính là địa chỉ lý tưởng cho bạn.

  Cam kết khi mua hàng tại Van công nghiệp Âu Việt:

• 15 năm kinh nghiệm trong lĩnh vực van công nghiệp.
• Cung cấp đa dạng van cổng ty nổi DN150.
• Hàng chính hãng, hỗ trợ CO, CQ, Catalogue, hình ảnh thực tế
• Tư vấn lựa chọn van phù hợp với đường ống và hệ thống thực tế.
• Giá cạnh tranh, có chiết khấu tốt cho dự án và đơn hàng số lượng lớn.
• Bảo hành rõ ràng, hỗ trợ xử lý khi sản phẩm gặp lỗi từ nhà sản xuất.
• Kho hàng tại Hà Nội và TP.HCM, sẵn hàng số lượng lớn.
• Hỗ trợ giao hàng toàn quốc, đáp ứng nhu cầu công trình nhanh chóng.

  Liên hệ Van công nghiệp Âu Việt qua Email: kdauviet3@gmail.com hoặc Hotline: 0962 455 506 để được tư vấn kỹ thuật và nhận báo giá van cổng ty nổi DN150 phù hợp với nhu cầu sử dụng.
