Trong sự phát triển của ngành công nghiệp ở Việt Nam thì van bướm điều khiển khí nén được xem là một trong những chi tiết máy rất quan trọng. Hiện nay, loại van này đang được sử dụng rất phổ biến trong các nhà máy và mang lại hiệu quả rất vượt trội.

Tìm hiểu van bướm điều khiển khí nén?

  Van bướm điều khiển khí nén là một thiết bị sử dụng hệ thống khí nén để điều khiển việc đóng hay mở thông qua một bộ truyền động. Loại van này có đặc điểm nổi bật là đóng hay mở rất nhanh và được thực hiện tự động. Vì thế, hiện nay, nhiều nhà máy lựa chọn nó để giúp tiết kiệm chi phí và nhân lực.

Van bướm điều khiển khí nén

Đặc điểm cấu tạo của van bướm điều khiển khí nén

  Van bướm điều khiển khí nén là sự kết hợp của một van bướm và một thiết bị truyền động sử dụng khí nén. Mỗi bộ phận sẽ có được vai trò và phát huy hiệu quả riêng trong việc vận hành của hệ thống máy móc trong nhà máy. Cụ thể như sau:

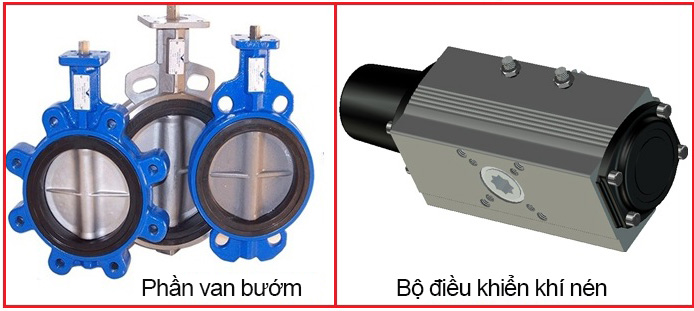

Cấu tạo van bướm điều khiển bằng khí nén

Phần van bướm

  Đây là phần có sự tiếp xúc trực tiếp với các lưu chất. Vì thế, bộ phận này sẽ chịu những tác động về nhiệt độ, áp lực của lưu chất trong đường ống. Trong bộ phận này sẽ có các bộ phận nhỏ khác cấu tạo nên.

  •   Phần thân van thường được sử dụng các loại hợp kim chịu lực để sản xuất như: gang, thép không gỉ, nhựa… để đảm bảo chất lượng hoạt động tốt và bền bỉ nhất.
  •   Đĩa van được làm từ hợp kim đặc biệt và nó thường đóng hoàn toàn khi quay 1 góc 90 độ và quay ngược lại để mở van.
  •   Phần gioăng của van được làm từ cao su hay teflon. Chất liệu của gioăng còn tùy thuộc vào đặc tính của lưu chất trong đường ống để đảm bảo độ bền và khả năng sử dụng cao nhất.

Xem thêm chi tiết: van bướm

Bộ truyền động bằng khí nén

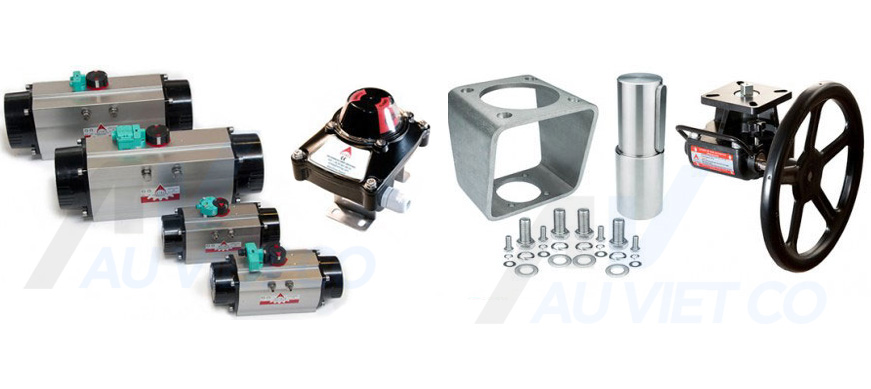

Bộ điều khiển khí nén

  Bộ phận này của van bướm điều khiển khí nén bao gồm các bộ phận như: pitston, xilanh, lò xo, trục vít truyền động. Bộ phận này thường được làm từ hợp kim nhôm được phủ sơn hay mạ Crom bên ngoài để chống tình trạng oxit cũng như trầy xước.

  •   Ngoài ra, bộ truyền động khí nén cũng được chia thành 2 loại gồm: bộ tác động đơn hay còn gọi là loại có lò xo và bộ truyền động kép là loại không có lò xo.
  •   Tác động đơn là loại truyền động dùng áp suất của khí nén trong chu trình để có thể thực hiện việc mở van. Trong trường hợp bộ truyền động không được cung cấp khí nén thì lò xo sẽ đóng vai trò giữ van luôn đóng.
  •   Tác động kép là loại khi mở hay đóng van trong chu trình cần phải sử dụng áp suất của khí nén.

Ngoài ra còn một số phụ kiện gắn thêm khác vào đầ khí nén

Limit swith box (Công tắc giới hạn):

  Tên thường gọi là công tắc giới hạn bộ khí nén, dùng để làm đầu báo tin hiệu trạng thái hoạt động của van đang ON hay OFF, từ đó để điều khiển van điện từ cấp khí vào van.

Rotary Positioner (Tuyến tính)

  Hay còn gọi là bộ tuyến tính đầu khí nén, sử dụng để điều cài đặt điều tiết lưu lượng khí nén đưa vào để tạo được các góc mở van khác nhau.

Positioner (Định vị)

  Là bộ định vị khí nén, dùng để lắp kèm bộ tuyến tính ở trên để định vị đĩa van quay chính xác theo tín hiệu nhận được. Đảm bảo van hoạt động chính xác nhất.

Van điện từ khí nén:

  Được sử dụng để điều chỉnh khí nén đưa vào đầu điều khiển.

Bộ van giảm áp lọc khí nén

  Bộ lọc khí nén có vai trò quan trọng không thể thiếu trong hệ thống van bướm điều khiển bằng khí nén, là thiết bị có chức năng lọc tách nước, bụi bẩn trong khí nén, giúp nguồn khí nén trở nên sạch hơn, bộ truyền động không bị han gỉ bào mòn. Chính vì thế sẽ làm tăng tuổi thọ của van bướm khí nén, khả năng làm việc của van cao quá trình sản xuất được ổn định.

Nguyên lý hoạt động van bướm điều khiển bằng khí nén

Nguyên lý hoạt động của van bướm điều khiển khí nén

Ưu điểm của van bướm điều khiển khí nén

Lý do khiến van bướm điều khiển khí nén được nhiều người lựa chọn để ứng dụng trong các hệ thống máy móc như hiện nay là bởi nó có nhiều ưu điểm rất vượt trội. Ví như:

  •   Kích thước thiết kế nhỏ gọn, trọng lượng nhẹ nên giúp cho việc vận chuyển hay lắp đặt van không gây khó khăn cho người sử dụng. Thiết bị này hiện là lựa chọn hàng đầu của người dùng khi ứng dụng trong đường hầm hay ở những nơi có độ cao nhất định.
  •   Loại van này có khả năng chịu được áp suất lớn hơn các loại van khác.
  •   Có nhiều kích thước lớn hơn so vơi van bi điều khiển khí nén
  •   Giá thành sản phẩm van điều khiển khí nén ưu đãi hơn so với các dòng van điều khiển điện giúp cho chi phí đầu tư thiết kế hệ thống máy móc của người dùng thấp hơn.
  •   Van có thể phù hợp để lắp đặt ở nhiều vị trí khác nhau (trừ những đường ống có nhiệt độ cao).
  •   Độ cản dòng chảy của van bướm điều khiển khí nén nhỏ nên chắc chắn là quá trình lưu thông của lưu chất trong đường ống sẽ không bị ảnh hưởng.
  •   Các chất liệu được sử dụng để sản xuất van đều là chất liệu cao cấp, có khả năng chịu lực, chịu oxit và có độ bền cao. Đặc biệt là phần gioăng van làm bằng vật liệu mềm nên nó có thể tạo được độ khít tối đa để tránh tình trạng van bị rò rỉ.
  •   Độ bền van điều khiển khí nén tốt hơn so với điều khiển điện.

Ứng dụng của van bướm điều khiển khí nén

Vì có nhiều ưu điểm vượt trội và cấu tạo đặc biệt nên các sản phẩm van bướm điều khiển khí nén trên thị trường hiện nay được lựa chọn rất nhiều để ứng dụng trong nhiều lĩnh vực của cuộc sống.

  Van bướm điều khiển bằng khí nén được dùng để lắp đặt trong các đường ống

  Sử dụng trong những vị trí có nhiệt độ dưới 180 độ C và có áp lực trung bình từ 10 – 16bar.

  Sử dụng trong ngành công nghiệp sản xuất, thực phẩm, nước,...

Ứng dụng van bướm khí nén

Một số loại van bướm điều khiển khí nén nổi bật hiện nay

  Với van bướm có đa dạng loại khác nhau có thể lắp cùng 1 loại đầu khí nén. Đầu điều khiển khí nén có chất liệu bọc bên ngoài là hợp kim nhôm,

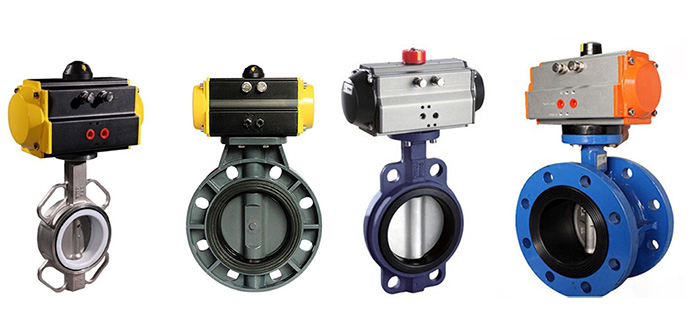

Các loại van bướm điều khiển bằng khí nén

Van bướm inox nhiệt độ cao điều khiển khí nén

  • Thân van bằng inox 304
  • Gioăng làm kín là PTFE khả năng chống ăn mòn cực tốt, chịu được nhiệt độ cao
  • Kích thước van là: DN15 – DN 300
  • Kiểu lắp bích hoặc kiểu kẹp
  • Áp suất làm việc PN16
  • Bộ điều khiển ON/OFF

Van bướm inox khí nén nhiệt độ cao

  Van có khả năng chống ăn mòn tốt, phù hợp sử dụng cho sản xuất, thực phẩm, dung dịch có tính ăn mòn, sử dụng cho nhiệt độ tối đa 200 °C. Giá thành loại này cao hơn so với dòng van gang thông thường.

Van bướm mặt bích điều khiển bằng khí nén

  • Thân van bằng gang cầu, gang dẻo được phủ lớn sơn epoxy  màu xanh tăng khả năng chống bám, tăng độ bền cho van.
  • Là dạng 2 bên mặt bích.
  • Trục và đĩa bằng thép không rỉ CF8
  • Gioăng làm kín bằng EPDM, NBR, PTFE
  • Nhiệt độ 80°C, 120°C, 200°C
  • Áp suất 16bar

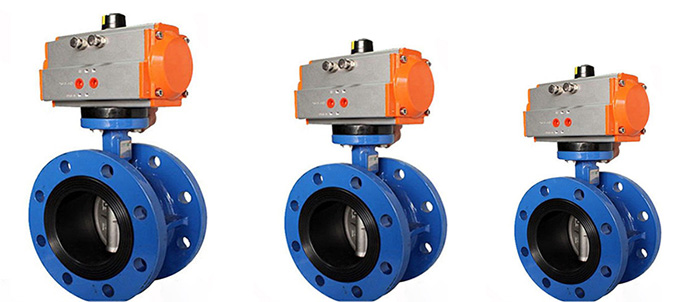

Van bướm mặt bích điều khiển khí nén

Lắp đặt vào đường ống dễ dàng, vận hành và bảo trì đơn giản. Có kích thước lớn, nặng hơn loại kiểu kẹp, giá thành cao hơn.

Van bướm nhựa điều khiển khí nén

  • Thân van bướm được làm từ nhựa UPVC, CPVC, PVC, Đầu điều khiển được làm bằng hợp kim nhôm nên nhẹ và chống ăn mòn, độ bền cao.
  • Axít, hóa chất nồng độ cao, đậm đặc lên tới 98%, nhiệt độ lên đến 60 độ C
  • Áp suất làm việc 16 bar, tiêu chuẩn mặt bích JIS, ANSI, DIN, BS;
  • Có rất nhiều size từ: DN50, DN65,…, DN500.

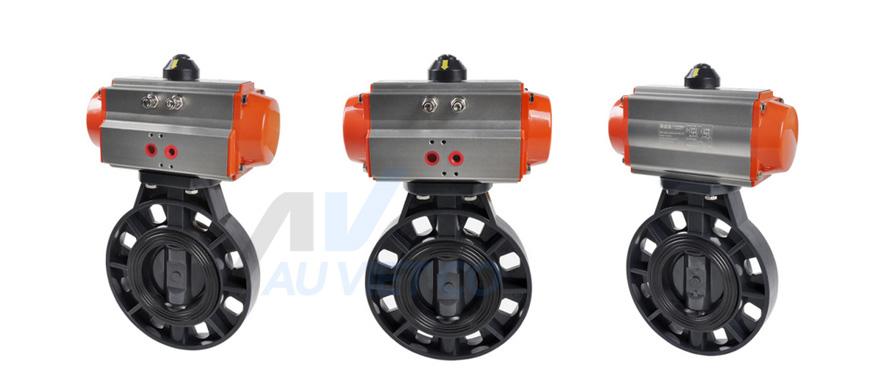

Van bướm nhựa điều khiển bằng khí nén

  Chuyên dụng cho môi trường hóa chất, nước sạch sinh hoạt, các bể bơi, thực phẩm. Có giá thành rẻ, trọng lượng nhẹ, lắp đặt đơn giản hơn van bướm điều khiển điện

Lưu ý khi sử dụng van cánh bướm điều khiển khí nén

  Để đảm bảo van bướm điều khiển khí nén có thể hoạt động tốt, bền bỉ và mang lại hiệu quả cao trong hệ thống thì người dùng cần lưu ý việc kiểm tra, bảo dưỡng van thường xuyên. Điều này giúp kịp thời phát hiện các sự cố xảy ra để hạn chế những trục trặc kỹ thuật trong quá trình vận hành của hệ thống.

  Ngoài ra, người dùng cũng cần chọn van chính hãng từ nhà cung cấp uy tín để đảm bảo sản phẩm có được chất lượng tốt và mức giá ưu đãi giúp tiết kiệm chi phí đầu tư và thay mới.

  Với nhiều năm kinh nghiệm trên thị trường, Auvietco tự hào là nhà cung cấp van cánh bướm điều khiển khí nén chất lượng chính hãng với giá cả hợp lý nhất thị trường. Chúng tôi luôn đặt lợi ích của người dùng làm mục tiêu phấn đấu nên luôn nỗ lực mang đến một dịch vụ hoàn hảo nhất.

  Người dùng vui lòng gọi đến số ĐT: 0889 929 669 để được tư vấn và lựa chọn sản phẩm ưng ý nhất.

  Mọi yêu cầu về báo giá van bướm điều khiển khí nén vui lòng gửi vào mail: tuananh@auvietco.com.vn
