Nếu bạn cần tìm hiểu về van bướm tay quay thì không nên bỏ qua những chia sẻ của mình trong nội dung bài này, với thông tin về cấu tạo, nguyên lý hoạt động cũng như cách vận hành van sao cho hiệu quả nhất.

Giới thiệu van bướm tay quay

  Van bướm tay quay còn được gọi van bướm vô lăng (van bướm hộp số) là loại van điều tiết hoặc đóng mở dòng chảy bằng đĩa van hình cánh bướm thông qua vô lăng.

  Van bướm quay vô lăng được đánh giá là sử dụng thông dụng nhất trong các loại van bướm hiện nay. Đây là loại được kích hoạt bằng tay và dễ vận hành. Với thiết kế bánh răng chúng được cấu tạo cho các van bướm có kích thước lớn và sử dụng hộp số để tăng mô-men xoắn nhằm giảm tốc độ đóng / mở. Van vận hành bánh răng cũng tự khóa (không thể được điều khiển lùi).

Các loại van bướm tay quay

Cấu tạo van bướm tay quay vô lăng

  Van bướm tay quay gồm 5 thành phần chính như sau:

  Thân van: Được đúc bằng gang cầu hoặc thép hoặc inox được sơn phủ lớp epoxy

  Vòng đệm: Được làm bằng cao su EPDM, VITON, NBR, PTFE

  Lá van - cánh van: Là 1 đĩa tròn có trục kết nối bên trong lá, lá van được làm bằng inox 304 CF8

  Ty van: Là 1 trục xuyên suốt từ lá van lên đến cổ trên van và kết nối với hộp số van. Ty van đại đa số đều được làm bằng inox, một số trường hợp làm bằng thép.

  Hộp số: Là phần cơ cấu truyền lực được gắn vào 1 chiếc vô lăng, giúp lực đóng mở van trở nên nhẹ nhàng.

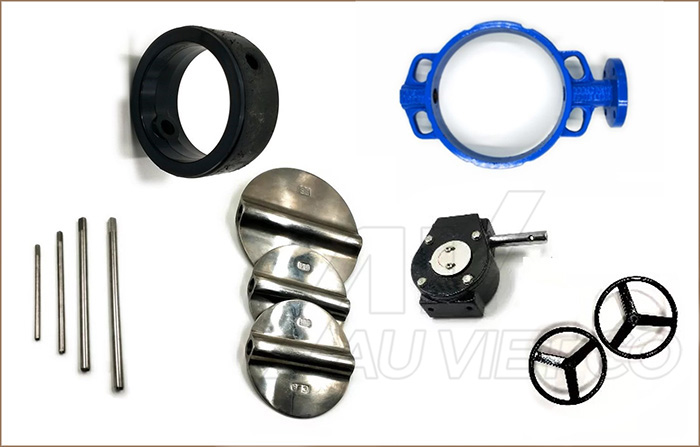

Cấu tạo van bướm tay quay

Nguyên lý hoạt động

 Van bướm tay quay vô lăng có nguyên lý hoạt động rất đơn giản. Khi ta vận hành bằng tay, trục van sẽ truyền động xoay xuống đĩa van. Tùy thuộc vào mục đích sử dụng đóng mở hay điều tiết dòng chảy ta sẽ điều chỉnh bằng xoay tay.

Ưu điểm van bướm tay quay vô lăng

  Các loại van bướm có kích thước lớn từ DN300 bắt buộc phải sử dụng tay quay để điều khiển van đóng mở. Bởi vì đối với các hệ thống có kích thước lớn, van bướm sử dụng tay gạt kiến sức ngượt sử dụng rất nặng nhọc và khó khăn. Việc sử dụng tay quay vô lăng hộp số giúp trợ lực, giúp vận hành đơn giản và nhẹ nhàng hơn.

  Van được thiết kế gọn gàng hơn rất nhiều so với van cổng

  Van được vận hành rất đơn giản chỉ cần quay vô lăng.

  Van được thiết kế phù hợp hầu hết các loại đường ống nước.

  Chi phí thấp nên hiện nay rất được thông dụng

Lưu ý khi lắp đặt van bướm tay quay

Hầu hết van bướm tay quay thông dụng được lắp đặt theo kiểu kẹp (wafer), đối với loại này khi lắp cần chú ý những điểm sau:

  •   Mở cánh van 1 góc khoảng 45 độ để khi siết bu lông có thể căn được, tránh được tình trạng siết quá chặt sẽ làm hỏng roăng.
  •   Vị trí lắp van phải thuận tiện cho người vận hành sau này.
  •   Không cần dùng roăng chèn vào giữa mặt bích và van bướm
  •   Lựa chọn chính xác van bướm tay quay đúng thông số kỹ thuật với mục đích sử dụng.
  •   Không hàn mặt bích gần van bướm đã lắp đặt, nhiệt độ sẽ làm hỏng roăng cao su

Để nắm rõ hơn về các bước lắp đặt bạn hãy xem nội dung bài: Van bướm

Các loại van bướm tay quay thông dụng ở Việt Nam

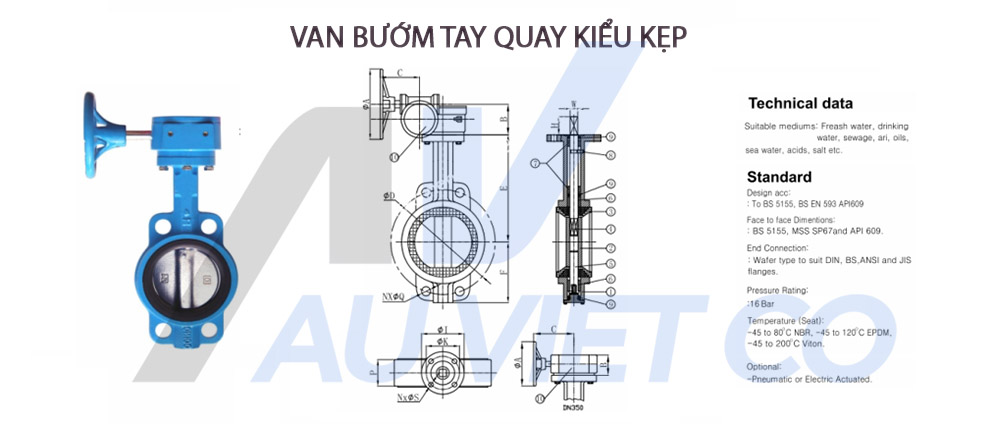

Van bướm tay quay wafer

  •   Van bướm tay xoay thường dùng cho các kích thước từ DN50 đến DN600 , vận hành đóng mở nhẹ nhàng thông qua trợ lực của hộp số.
  •   Vật liệu: Gang, gang dẻo, inox 316. 304, thép, nhựa uPVC, PVC
  •   Gioăng : cao su EPDM, Viton, Teflon
  •   Áp lực làm việc: PN10, PN16, PN25
  •   Nhiệt độ làm việc: 0 – 800C
  •   Tiêu chuẩn: JIS - DIN, BS

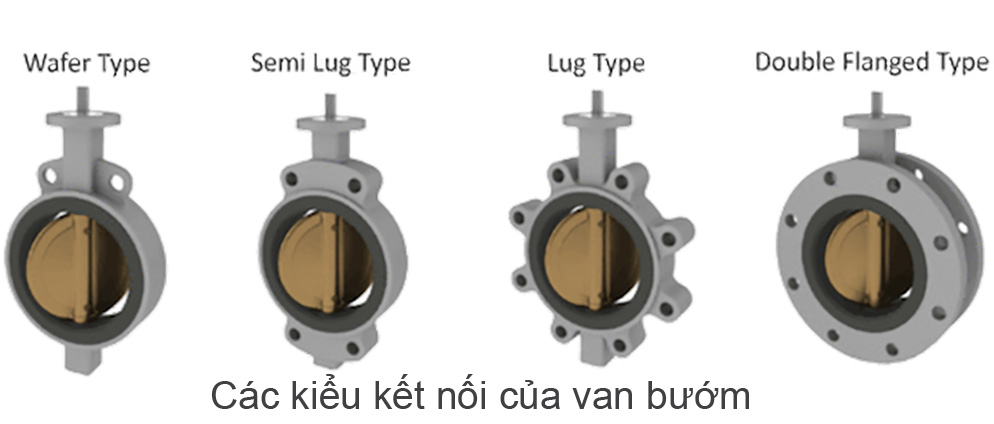

  •   Kiểu kết nối: Kết nối với ống bằng mặt bích, Kiểu kẹp (wafer, lug)

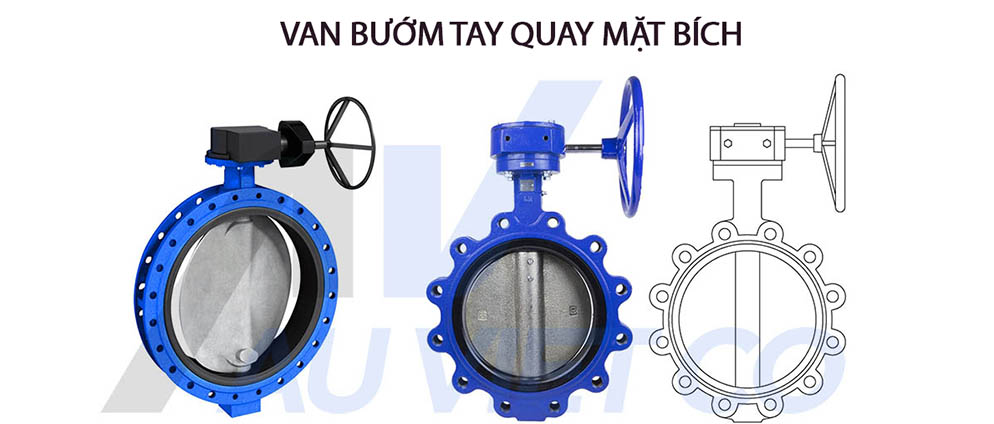

Van bướm tay quay mặt bích

Van bướm tay quay LUG

  •   Có kích thước DN200 trở lên, loại này không được thông dụng như van kiểu kẹp (wafer)
  •   Chất liệu: gang hoặc inox, tiêu chuẩn mặt bích BS4504, tiêu chuẩn JIS,…
  •   Có giá thành cao hơn so với dạng wafer.

Van bướm tay quay Trung Quốc

Van bướm tay quay Trung Quốc

  •   Có rất nhiều kích thước khác nhau
  •   Chất liệu thân van bằng gang, lá van bằng gang hoặc inox CF8
  •   Kiểu kẹp hoặc kiểu nối bích
  •   Áp suất: PN10, PN16

   Lưu ý: Mặt hàng van bướm Trung Quốc có rất nhiều loại khác nhau, từ chất lượng thấp đến cao. Do vậy, để có thể lựa chọn đúng loại mình cần bạn nên tìm những đơn vị uy tín để được hỗ trợ tốt nhất, có chế độ bảo hành tối thiểu 6 tháng.

Van bướm tay quay Malaysia

Van bướm Malaysia

  •   Hãng sản xuất: ARV, AUT, AMG, thường có chất liệu thân bằng gang màu xanh
  •   Chất liệu lá van ARV là bằng gang, còn các hãng khác là inox CF8
  •   Áp suất PN16
  •   Roăng cao su: NBR, EPDM

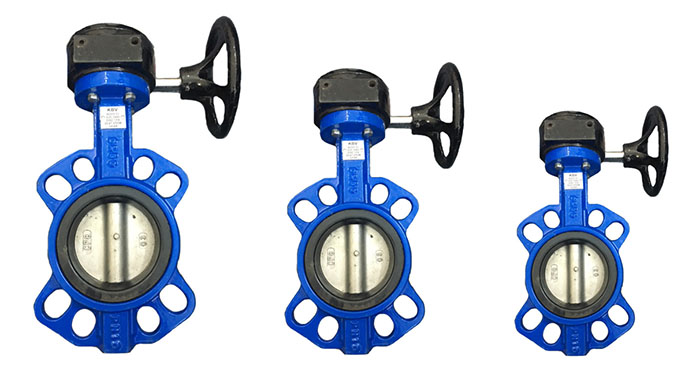

Van bướm tay quay Thổ Nhĩ Kỳ

Van bướm tay quay Thổ Nhĩ Kỳ

  •   Có đầy đủ kích thước từ DN50 trở lên,
  •   Loại bằng gang cầu phủ sơn epoxy trên bề mặt giúp chống bẩn, tăng khả năng chống chịu với môi trường bên ngoài.
  •   Hãng sản xuất: KBV, KVS…

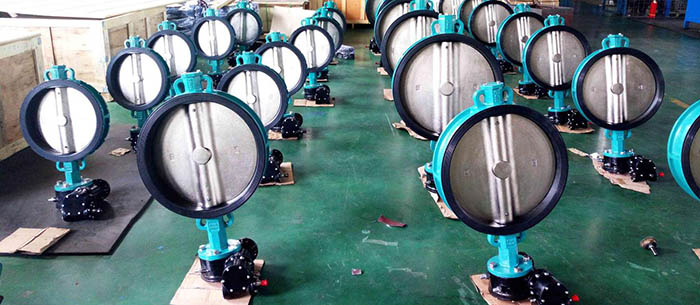

Van bướm tay quay Đài Loan

Van bướm Đài Loan

  •   Có chất liệu: Nhựa uPVC, PVC, gang, inox
  •   Kiểu lắp bích và kiểu kẹp
  •   Áp suất PN16
  •   Nhiệt độ, 120 độ C, 200 độ C

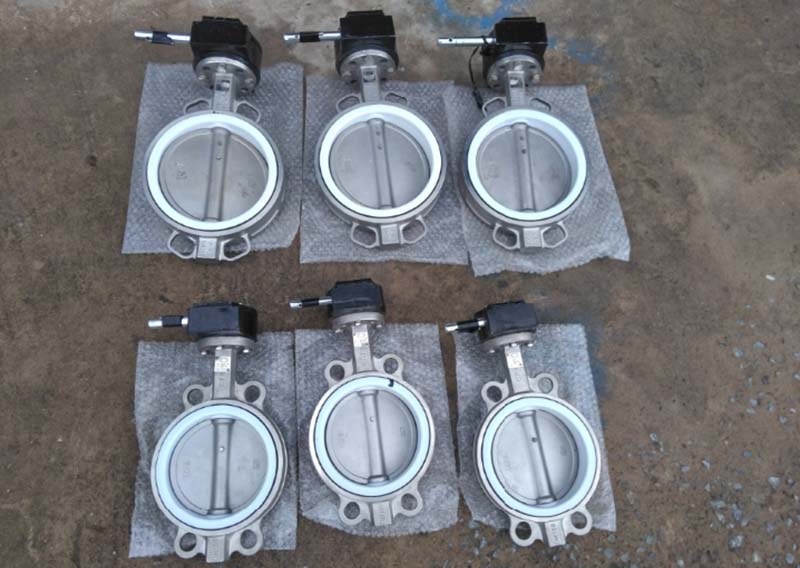

Van bướm inox tay quay vô lăng

  •   Chất liệu thân van inox 304, 316
  •   Tay gạt: THép hoặc inox
  •   KIểu lắp: Wafer, LUG
  •   Gioăng: PTFE, EPDM
  •   Sử dụng cho áp lực cao, nhiệt độ cao.

Ứng dụng của van bướm tay quay

Ứng dụng van bướm tay quay rất đa dạng, hầu hết đều cần thiết trong các hệ thống như:

  •   Hệ thống PCCC, HVAC, nước sạch…
  •   Dùng trong hệ thống dầu, dầu nóng…
  •   Hóa chất, dung dịch có tính ăn mòn, bể bơi,…
  •   Dùng trong ngành thực phẩm, sản xuất bia,…
