Van Cổng Gang

  Van cổng gang là dòng van công nghiệp được sử dụng phổ biến trong các hệ thống đường ống dân dụng và công nghiệp. Với độ bền cơ học tốt, khả năng chịu áp lực ổn định và giá thành hợp lý, van đáp ứng hiệu quả nhu cầu đóng mở dòng chảy trong hệ thống cấp thoát nước, trạm bơm, xử lý nước và phòng cháy chữa cháy.

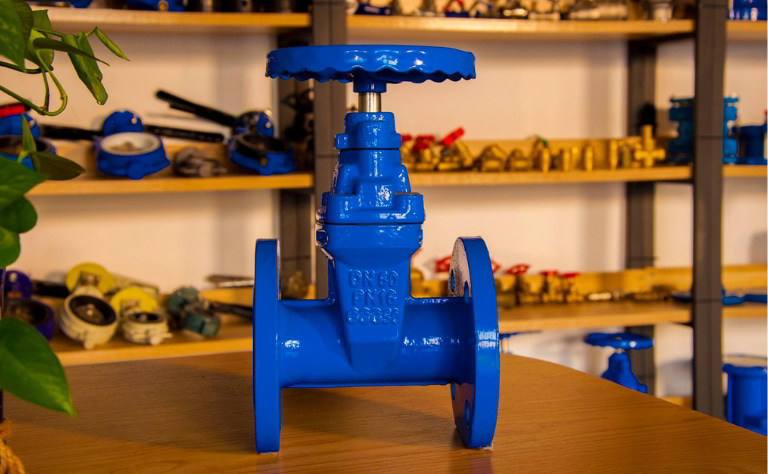

Giới thiệu về van cổng gang

  Van cổng gang, hay còn gọi là van cửa gang, van chặn gang, là loại van công nghiệp dùng để đóng hoặc mở dòng lưu chất trong đường ống. Van hoạt động bằng cách nâng hoặc hạ cánh van theo phương vuông góc với dòng chảy. Khi mở hoàn toàn, cánh van được nâng lên, giúp dòng chảy đi qua ít bị cản trở, khi đóng, cánh van hạ xuống để ngăn dòng lưu chất. Vì vậy, van chủ yếu dùng để đóng – mở, không phù hợp để điều tiết lưu lượng thường xuyên.

  Van cổng gang thường được chế tạo từ gang xám hoặc gang cầu, bên ngoài phủ sơn Epoxy để tăng khả năng bảo vệ và hạn chế ăn mòn. Cánh van có thể làm bằng gang bọc cao su hoặc inox tùy theo từng model và mục đích sử dụng. Van phổ biến với hai kiểu ty chìm và ty nổi, kết nối chủ yếu bằng mặt bích, phù hợp với nhiều tiêu chuẩn đường ống.

  Nhờ độ bền tốt, kín, dễ vận hành và giá thành hợp lý khiến van cổng gang trở nên quen thuộc và gần như không thể thiếu trong các hệ thống đường ống hiện nay. Tiêu biểu như trong các hệ thống cấp thoát nước, PCCC, trạm bơm, xử lý nước, HVAC, khu công nghiệp và các công trình hạ tầng kỹ thuật.

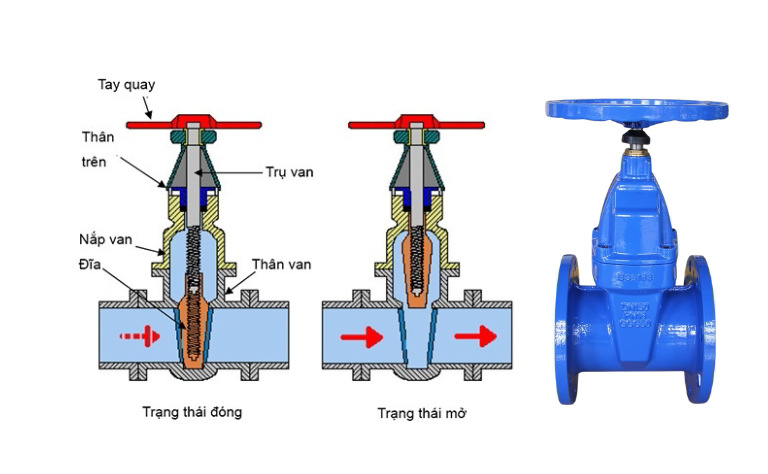

Cấu tạo và nguyên lý hoạt động van cổng gang

Cấu tạo van cổng gang

  Van cổng gang được chế tạo từ các bộ phận chính như:

• Thân van: Làm bằng gang cầu hoặc gang xám, bên ngoài phủ lớp sơn epoxy chống ăn mòn. Thân van chịu lực chính và kết nối với đường ống thông qua mặt bích.
• Nắp van: Lắp phía trên và liên kết với thân van bằng bu lông, tạo không gian kín cho trục van hoạt động và hỗ trợ việc bảo trì, tháo lắp.
• Cánh van: Là bộ phận trực đóng mở dòng chảy. Cánh van có thể được chế tạo bằng gang và bọc cao su EPDM đối với các dòng chuyên dùng cho nước. Lớp EPDM giúp tăng khả năng làm kín khi van đóng.
• Trục van: Truyền chuyển động quay từ vô lăng thành chuyển động tịnh tiến nâng/hạ đĩa van. Tùy thiết kế mà có dạng ty chìm hay ty nổi.
• Tay quay: Là bộ phận vận hành van thủ công, giúp người vận hành thao tác đóng/mở nhẹ nhàng. Khi cần vận hành van kích thước lớn, có thể sử dụng hộp số trợ lực hoặc bộ truyền động phù hợp.
• Gioăng làm kín: Được bố trí tại các vị trí tiếp giáp giữa thân – nắp và quanh ty van, giúp hạn chế rò rỉ lưu chất.

Nguyên lý hoạt động van cửa gang

  Van cổng hoạt động dựa trên nguyên lý nâng hoặc hạ cánh van vuông góc với dòng chảy để đóng hoặc mở đường ống.

• Trạng thái mở: Khi xoay tay quay ngược chiều kim đồng hồ, trục van nâng dần đĩa van lên trên, khi cánh van được nâng lên khỏi dòng chảy, lưu chất đi qua van theo đường thẳng, không bị cản trở hay giảm áp suất đáng kể.
• Trạng thái đóng: Khi xoay tay quay theo chiều kim đồng hồ, trục van truyền lực đẩy đĩa van hạ xuống thấp nhất, ép chặt vào thân van để chặn hoàn toàn dòng chảy.
• Đặc điểm vận hành: Van cổng gang chủ yếu dùng để đóng hoặc mở hoàn toàn, không thích hợp để điều tiết lưu lượng thường xuyên vì có thể làm mài mòn đĩa van và ảnh hưởng đến độ kín của van.

Thông số kỹ thuật tiêu chuẩn của van cổng gang

• Kích thước: DN50 –DN1200 hoặc lớn hơn
• Vật liệu thân: Gang cầu, gang xám
• Đĩa van: Gang, gang bọc cao su EPDM, inox
• Trục van: Thép không gỉ
• Gioăng làm kín: EPDM. NBR
• Sơn phủ: Sơn Epoxy dày ≥ 250 µm (màu xanh hoặc đỏ)
• Vận hành: Tay quay
• Kiểu van: Ty chìm, ty nổi
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: BS4504, JIS 10K, DIN, ANSI Class 150
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: 0°C – 80°C (Đĩa bọc cao su)
• Môi trường làm việc: Nước sạch, nước thải, PCCC, HVAC…
• Xuất xứ: Malaysia, Hàn Quốc, Đài Loan, Trung Quốc, EU…
• Giấy tờ: CO, CQ
• Tình trạng hàng: Sẵn kho SLLL

Phân loại van cổng gang phổ biến trên thị trường

  Van cổng gang được phân loại theo kiểu ty van và vật liệu chế tạo, phổ biến gồm: ty chìm, ty nổi, gang xám và gang cầu.

Theo thiết kế ty van

  Thiết kế của ty van quyết định cơ chế vận hành, chiều cao không gian lắp đặt và khả năng quan sát trạng thái của van từ bên ngoài.

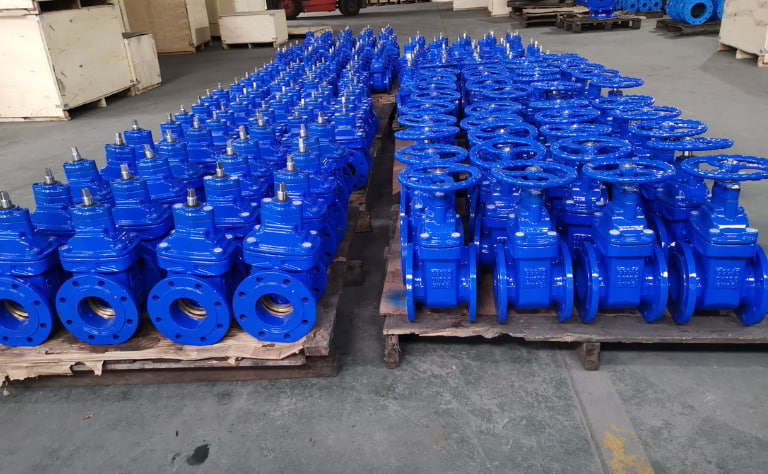

Van cổng gang ty chìm

• Van cổng gang ty chìm là dòng van có ty van nằm bên trong thân và không nhô lên khi đóng mở. Khi thao tác xoay tay quay, đĩa van sẽ di chuyển nâng lên hoặc hạ xuống dọc theo phần ren của trục, trong khi chiều cao tổng thể của van vẫn giữ nguyên không đổi.
• Thiết kế này giúp van có kích thước gọn, chiều cao gần như cố định, không cần nhiều không gian phía trên.
• Đây là sự lựa chọn tối ưu cho các vị trí bị hạn chế không gian như hố van hẹp, đường ống chôn ngầm dưới lòng đất hoặc các khu vực kỹ thuật có trần thấp. Van được ứng dụng rộng rãi trong các hệ thống cấp thoát nước đô thị, xử lý nước thải và hệ thống PCCC.

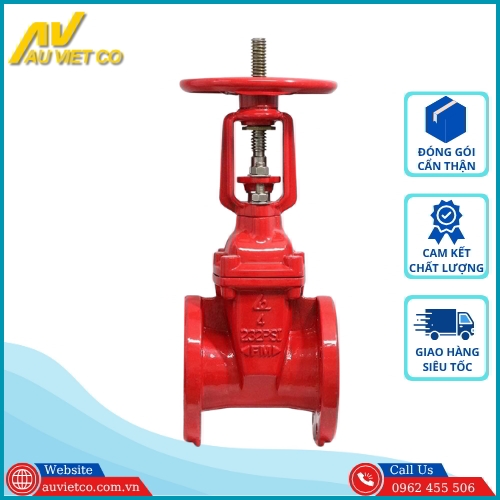

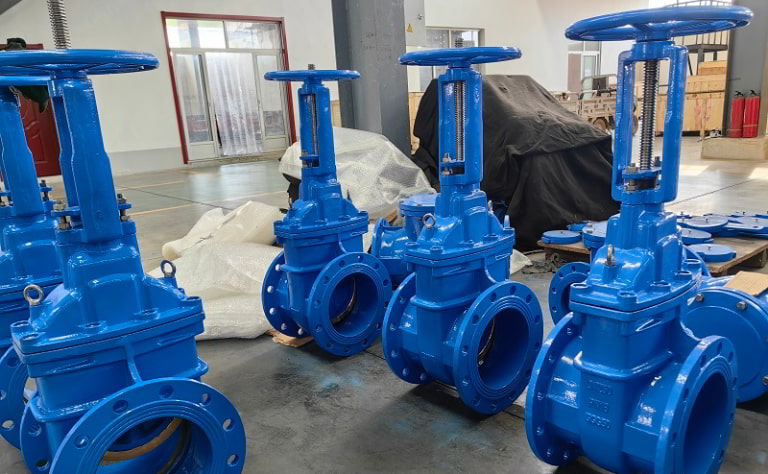

Van cổng gang ty nổi

• Khác với dòng ty chìm, van cổng gang ty nổi có phần ty chuyển động lên xuống khi đóng mở. Khi van mở, ty van nhô lên cao, còn khi đóng, ty hạ xuống thấp
• Ưu điểm lớn nhất của van ty nổi là dễ nhận biết trạng thái đóng/mở bằng mắt thường dựa vào độ cao của ty van. Bên cạnh đó do ren trục không tiếp xúc trực tiếp với lưu chất nên hạn chế tối đa tình trạng ăn mòn hay bám cặn, đồng thời thuận tiện cho việc kiểm tra và bảo dưỡng. Tuy nhiên, van cần có khoảng trống phía trên để ty van di chuyển.
• Van cổng ty nổi thường được ưu tiên lắp đặt tại các phòng máy trung tâm, nhà máy xử lý, hoặc các vị trí trong hệ thống PCCC cần giám sát trạng thái van liên tục.

Theo vật liệu thân van

  Chất liệu gang cấu tạo nên thân van sẽ quyết định trực tiếp đến khả năng chịu lực, độ bền va đập và độ bền tổng thể của van dưới tác động của áp suất đường ống.

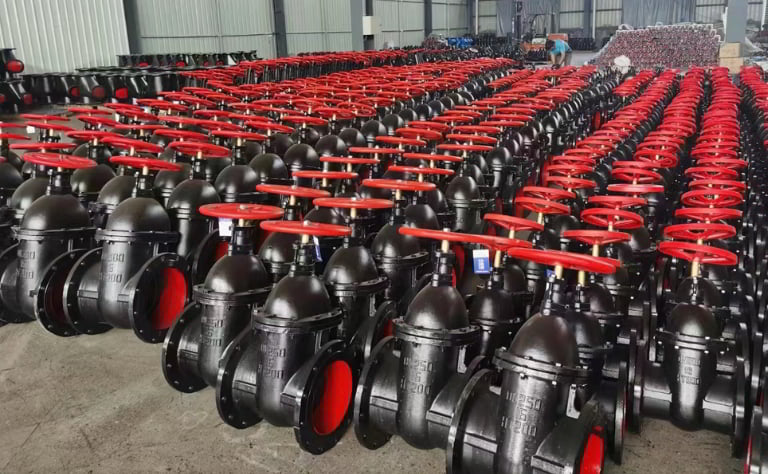

Van cổng gang xám

• Van cổng gang xám sử dụng gang xám để chế tạo thân và một số bộ phận của van. Loại vật liệu này có khả năng đúc tốt, kết cấu cứng cáp, ổn định và có khả năng hấp thụ rung động hiệu quả trong quá trình dòng chảy vận hành.
• Ưu điểm nổi bật nhất của van cổng gang xám chính là giá thành rẻ, giúp tối ưu chi phí đầu tư ban đầu cho các dự án. Van phù hợp để lắp đặt trong các hệ thống phân phối nước sinh hoạt, đường ống dẫn lưu chất thông thường với điều kiện làm việc cơ bản, áp lực và nhiệt độ không quá cao.
• Tuy nhiên, gang xám có khả năng chịu va đập và độ dẻo thấp hơn gang cầu. Vì vậy, với hệ thống yêu cầu độ bền cơ học cao hoặc chịu lực tốt, gang cầu thường được ưu tiên hơn.

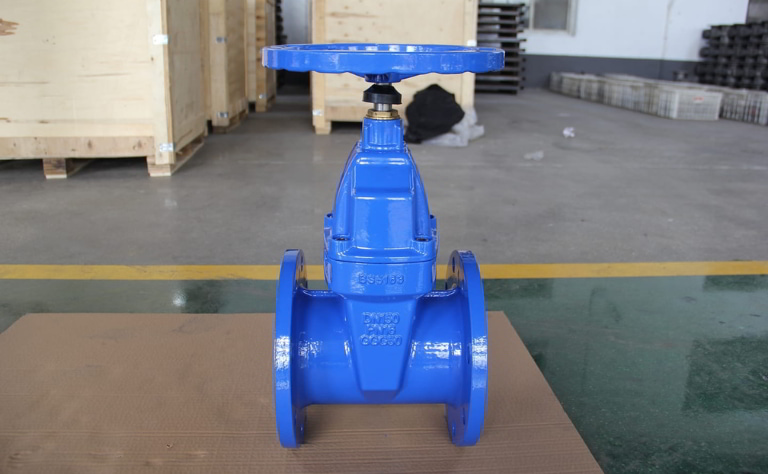

Van cổng gang cầu

• Van cổng gang cầu, hay còn gọi là van cổng gang dẻo, được chế tạo từ gang cầu với các mác vật liệu phổ biến như GGG40, GGG50 hoặc tương đương. So với gang xám, gang cầu có độ bền cơ học, khả năng chịu lực và chịu va đập tốt hơn.
• Van thường được sử dụng cho các hệ thống cấp nước, PCCC, đường ống công nghiệp và công trình hạ tầng có yêu cầu cao về độ bền. Tùy từng model, van có thể có áp lực PN16, PN25, cánh bọc EPDM và ty inox, giúp tăng khả năng làm kín và độ bền trong quá trình sử dụng.

Đánh giá ưu và nhược điểm van cổng gang

Ưu điểm

• Giá thành hợp lý: Chi phí thấp hơn nhiều dòng van thép hoặc inox, phù hợp với hệ thống cấp nước và hạ tầng kỹ thuật.
• Độ bền tốt: Thân van chắc chắn, hoạt động ổn định trong các hệ thống áp lực phổ biến như PN10, PN16.
• Lưu lượng lớn: Khi mở hoàn toàn, cánh van được nâng khỏi dòng chảy nên ít cản trở, giúp giảm tổn thất áp suất.
• Đa dạng chủng loại và kích thước: Van có nhiều lựa chọn như ty chìm, ty nổi, gang xám, gang cầu, với kích thước phổ biến từ DN50 đến DN1200, phù hợp với nhiều hệ thống đường ống và nhu cầu sử dụng khác nhau.
• Ít bảo trì: Kết cấu đơn giản, vận hành ổn định và không yêu cầu bảo dưỡng thường xuyên nếu được sử dụng đúng điều kiện.

Nhược điểm

• Đóng mở chậm: Phải xoay tay quay nhiều vòng nên thời gian đóng mở lâu hơn van bướm hoặc van bi.
• Không phù hợp để điều tiết: Van chủ yếu dùng để đóng hoặc mở hoàn toàn. Việc mở hé trong thời gian dài có thể làm mài mòn cánh van và bề mặt làm kín.
• Kích thước và trọng lượng lớn: Đặc biệt ở các kích thước DN lớn, gây khó khăn hơn khi vận chuyển và lắp đặt.
• Khả năng chịu va đập hạn chế: Gang có tính giòn, vì vậy có thể nứt hoặc vỡ nếu chịu va đập mạnh hoặc rung chấn lớn.
• Hạn chế với môi trường đặc biệt: Khả năng chịu nhiệt và hóa chất phụ thuộc vào vật liệu thân van, gioăng và thiết kế của từng model. Với môi trường có tính ăn mòn cao, cần lựa chọn loại van phù hợp.

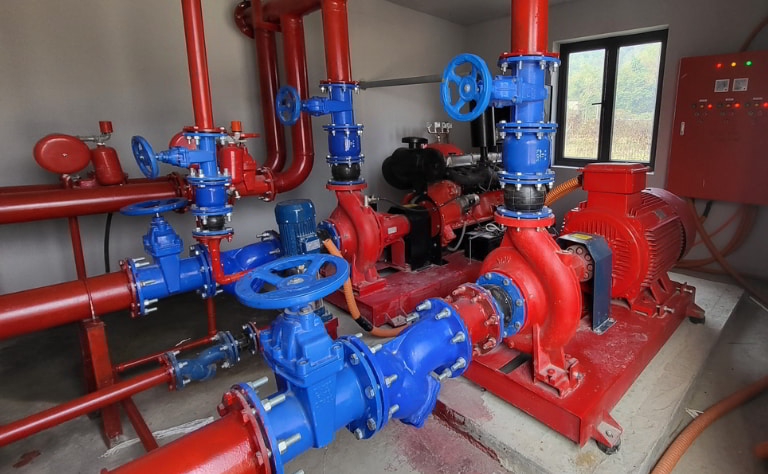

Các ứng dụng quan trọng của van cổng gang

  Van cổng gang được sử dụng chủ yếu để đóng – mở dòng chảy trong các hệ thống đường ống, đặc biệt là các hệ thống sử dụng nước.

• Cấp thoát nước: Van được lắp đặt trên các tuyến đường ống chính, nhà máy xử lý nước sạch và trạm bơm phân phối nhằm quản lý, đóng ngắt dòng chảy kết nối đến các khu dân cư và tòa nhà cao tầng.
• Xử lý nước thải: Sử dụng tại các trạm bơm, bể xử lý và đường ống dẫn xả nước thải để đóng ngắt các tuyến ống kỹ thuật khi cần bảo trì, sửa chữa.
• Hệ thống PCCC: Lắp đặt trên các tuyến ống cấp nước chữa cháy trung tâm tại các nhà xưởng, khu công nghiệp và tòa nhà thương mại, giúp đóng ngắt dòng nước khi cần thiết.
• Thủy lợi và nông nghiệp: Sử dụng trong trạm bơm, đường ống tưới tiêu, kênh dẫn và hệ thống hồ chứa.
• HVAC: Ứng dụng trong hệ thống nước lạnh, nước nóng và tuần hoàn nước của tòa nhà, nhà xưởng.
• Công nghiệp: Sử dụng trong các hệ thống cấp nước, làm mát, xử lý nước và các đường ống kỹ thuật trong nhà máy.

Những lưu ý khi lựa chọn van cổng gang

Để van cổng gang hoạt động ổn định và phù hợp với hệ thống, cần kiểm tra các yếu tố sau:

• Xác định kích thước DN: Khác với các dòng van nhỏ lắp ren, van cổng gang thường có kích thước từ DN50 đến DN600 hoặc lớn hơn. Khi lựa chọn, cần xác định đúng DN của đường ống, không chỉ dựa vào đường kính ngoài (OD). Đồng thời, đối chiếu quy cách ống, tiêu chuẩn mặt bích và catalogue van để đảm bảo kích thước kết nối phù hợp.
•  Áp suất và nhiệt độ: Chọn cấp áp lực (PN10, PN16, PN25) bằng hoặc cao hơn áp suất tối đa của hệ thống để chống búa nước. Đảm bảo nhiệt độ lưu chất nằm trong ngưỡng 0 -80 độ C (đĩa bọc cao su) hoặc 120 – 180 độ C (đĩa kim loại).
• Chất liệu thân van: Dùng gang xám cho hệ thống nước thông thường, áp lực thấp (PN10) để tiết kiệm chi phí, còn chọn gang cầu cho hệ thống áp lực cao (PN16, PN25), PCCC hoặc nơi chịu va đập mạnh.
• Không gian lắp đặt: Nếu không gian hẹp hoặc chôn ngầm, chọn van ty chìm. Nếu không gian rộng và cần quan sát hành trình van, chọn van ty nổi.
• Tiêu chuẩn kết nối: Đảm bảo tiêu chuẩn mặt bích của van (BS, JIS, DIN, ANSI) phải trùng khớp với tiêu chuẩn mặt bích sẵn có trên đường ống để đảm bảo lắp đặt chính xác.
• Vật liệu làm kín: Với hệ thống nước, EPDM là loại gioăng được sử dụng phổ biến. Nếu làm việc với nước thải, hóa chất hoặc nhiệt độ cao, cần kiểm tra khả năng tương thích của gioăng và vật liệu van với môi trường thực tế.
• Thương hiệu và chứng chỉ: Ưu tiên các thương hiệu uy tín (ARV, AUT, Kitz, Arita, ShinYi...) có đầy đủ chứng chỉ CO/CQ và bảo hành chính hãng.

Mua van cổng gang ở đâu giá tốt, chính hãng, sẵn kho?

  Trên thị trường hiện có nhiều đơn vị phân phối van cổng gang, tuy nhiên chất lượng sản phẩm, nguồn gốc và chính sách hỗ trợ có thể khác nhau. Khi lựa chọn nhà cung cấp, khách hàng nên ưu tiên đơn vị có nguồn gốc sản phẩm rõ ràng, hàng sẵn kho, giá cạnh tranh, đầy đủ chứng từ và hỗ trợ kỹ thuật.

 Van Công Nghiệp Âu Việt là đơn vị cung cấp các dòng van cổng gang phục vụ nhiều hệ thống như cấp thoát nước, PCCC, xử lý nước và đường ống công nghiệp. Sản phẩm đa dạng về kích thước, tiêu chuẩn và thương hiệu, đáp ứng nhu cầu từ công trình dân dụng đến các dự án quy mô lớn.

Lý do nên chọn mua van cổng gang tại Âu Việt

• Hàng chính hãng: Nhập khẩu trực tiếp từ các thương hiệu nổi tiếng (ARV, AUT, Wonil, Arita, Kitz...), cung cấp đủ chứng chỉ CO-CQ và catalog kỹ thuật.
• Hàng sẵn kho số lượng lớn: Kho bãi rộng rãi tại Hà Nội và TP. Hồ Chí Minh, luôn sẵn các cỡ van từ DN50 đến DN600 (size lớn hơn đặt hàng). Sẵn sàng đáp ứng nhanh nhu cầu công trình.
• Giá cạnh tranh: Chiết khấu cao cho các dự án, công trình, đại lý phân phối.
• Bảo hành uy tín: Chính sách bảo hành chính hãng từ 12 – 24 tháng, hỗ trợ đổi trả linh hoạt nếu có lỗi nhà sản xuất.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm tư vấn giải pháp tối ưu cho từng hệ thống.

  Tóm lại, van cổng gang là lựa chọn phù hợp cho các hệ thống cấp nước, PCCC, xử lý nước và đường ống công nghiệp quy mô vừa và lớn nhờ độ bền cao, khả năng làm kín tốt, tổn thất áp suất thấp và giá thành hợp lý. Để van vận hành ổn định và bền lâu, cần lựa chọn đúng chủng loại, kích thước, áp suất làm việc và tiêu chuẩn kỹ thuật theo yêu cầu của hệ thống.
