Van điện từ (Solenoid valve) dùng để kiểm soát dòng chảy được điều khiển bằng điện ngày càng được sử dụng rộng rãi trong thời kì phát triển công nghiệp hóa hiện nay,

  Nhiều quý khách có nhu cầu mua về để làm thí điểm những hệ thống nước tự động thông minh để phát triển lên những mô hình rộng hơn chứng tỏ nó này ngày càng không thể thiếu trong cuộc sống hiện đại.

  Nội dung trong bài này Auvietco sẽ đề cập đến các loại van điện từ thông dụng nhất hiện nay và nguyên lý hoạt động kèm hướng dẫn lắp đặt cơ bản của van để bạn đọc có thể lựa chọn được sản phẩm chính xác nhất.

Van điện từ là gì?

  Van điện từ hay còn gọi là solenoid valve, sử dụng lực từ trường sinh ra khi cấp điện để kiểm soát dòng lưu chất. Điện áp có thể sử dụng là 12V, 24V, 220V, 110V dòng điện một chiều và xoay chiều, thường dùng nhất là 24VDC và 220VAC.

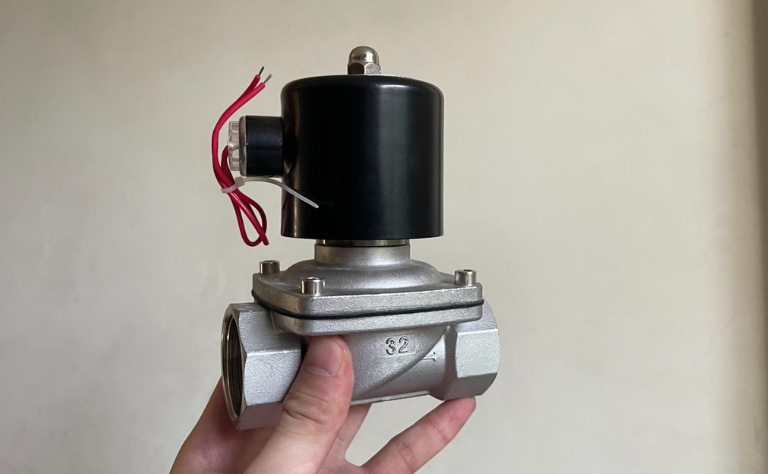

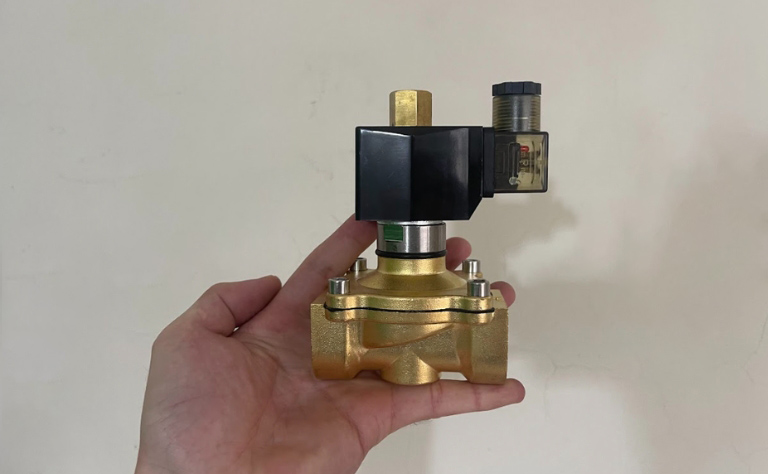

  Van điện từ có thể sử dụng trong rất nhiều lĩnh vực khác nhau, đây là loại van có rất đa dạng chủng loại và kích thước. Cụ thể van điện từ có thể được chế tạo từ rất nhiều chất liệu khác nhau như: đồng thau, nhựa, inox, gang, hợp kim nhôm,…

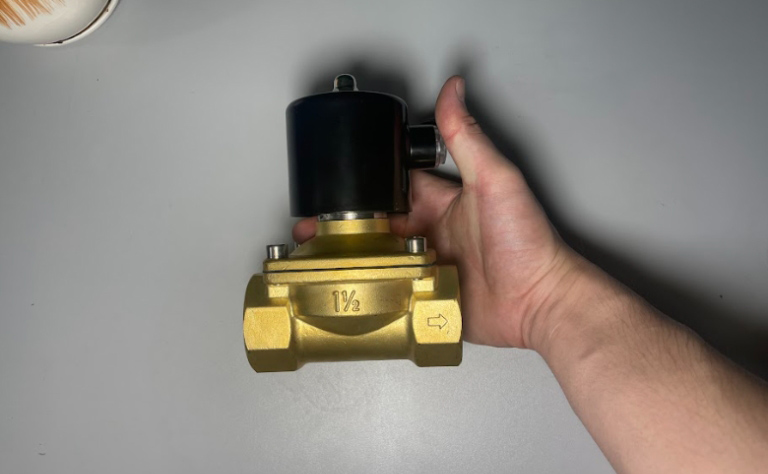

Van điện từ là gì

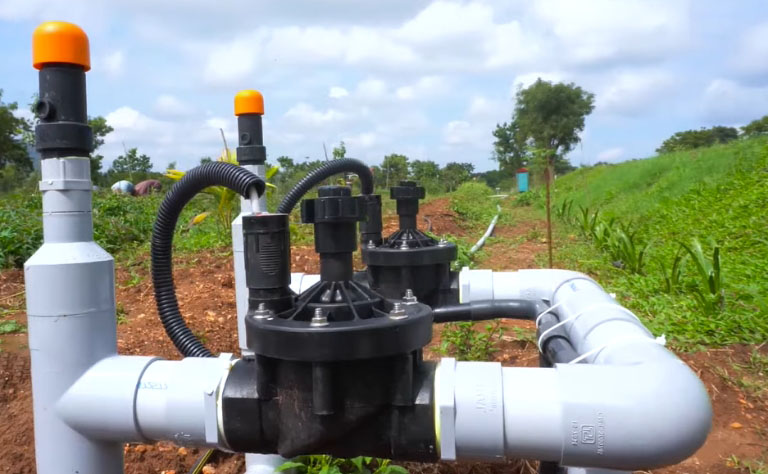

  Với công nghệ phát triển như hiện nay, ta có thể bắt gặp van điện từ ở rất nhiều thiết bị gia đình như máy giặt, điều hóa, máy lọc nước, máy rửa chén… Hay trong công nghiệp là hệ thống xử lý nước, dầu, máy khí nén… Trong nông nghiệp thì kết hợp với máy bơm tạo ra hệ thống tưới thông minh.

  Với thiết kế gọn nhẹ, van điện từ được kết nối vào được ống bằng 2 hình thức phổ biến là nối ren hoặc nối bích.

Các loại van điện từ phổ biến hiện nay

  Việc sử dụng van điện từ ngày càng trở nên thông dụng, khi mà các sản phẩm điều khiển cơ dần được tự động hóa. Van điện từ có rất đa dạng chủng loại sử dụng cho những mục đích và ứng dụng riêng. Sau đây là tên gọi một số loại van điện từ và cấu tạo của nó.

Van điện từ dùng cho nước, hơi, dầu, hóa chất

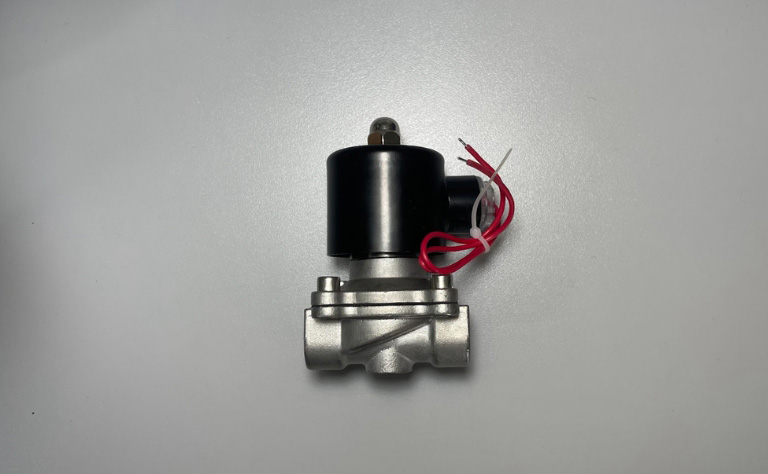

  Đây là loại có cấu tạo đơn giản nhất, thường bắt gặp nhiều nhất ở các hệ thống nước. Thường được điều khiển bởi nguồn điện 12V, 24V và 220V. Đặc biệt có 2 loại là van điện từ thường đóng và thường mở.

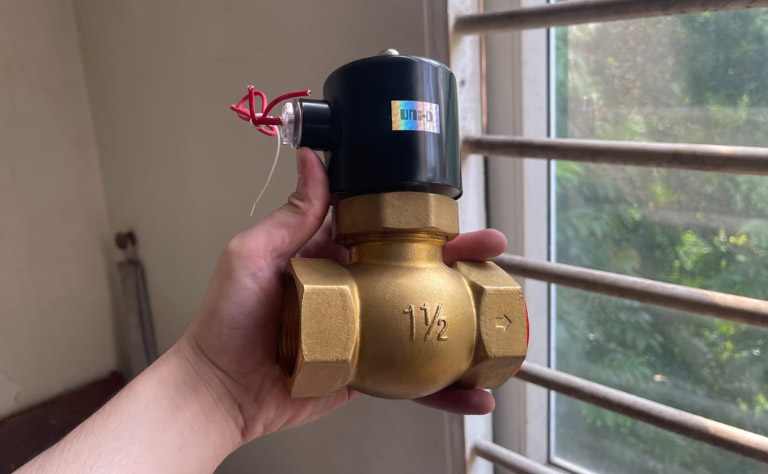

Cấu tạo van điện từ hơi nóng

Cấu tạo van điện từ hơi nước nóng

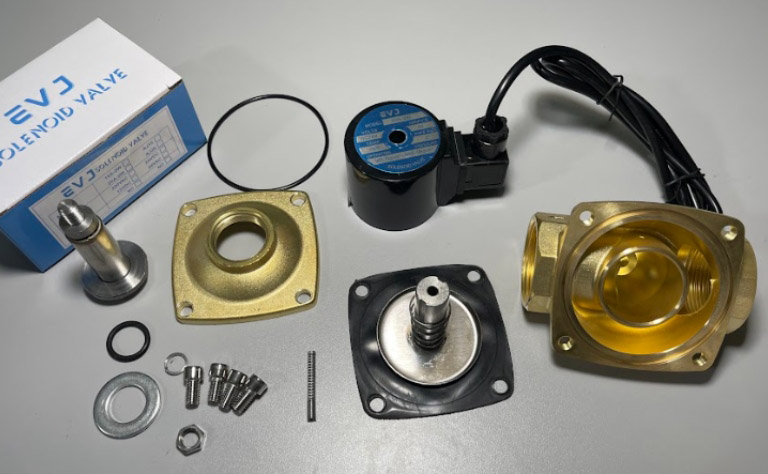

Cấu tạo các bộ phận trong van điện từ

Các bộ phân trong van điện từ nước

Van điện từ khí nén

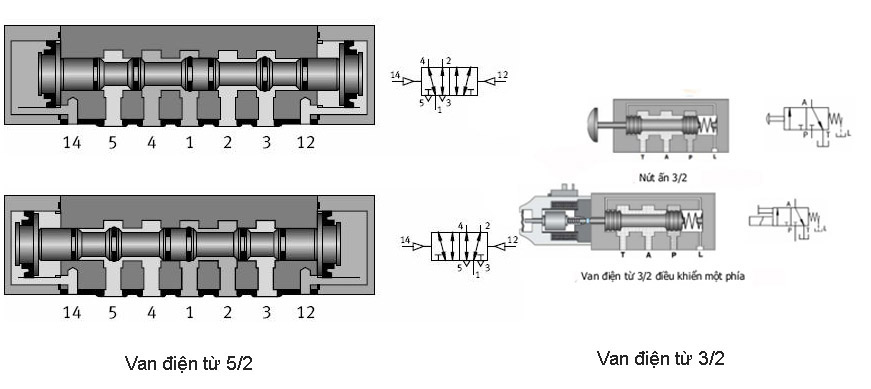

 Là loại van đảo chiều, được sử dụng rộng rãi trong xy lanh, động cơ, phụ trợ cho các van điều khiển bằng khí nén. Có 2 loại thông dụng là van 5/2 và 3/2 như hình.

Cấu tạo van điện từ khí nén

Cấu tạo van điện từ khí nén

Van điện từ rũ bụi

  Là dạng van màng, sử dụng lực điện từ để cấp khí vào đường ổng với mục đích vệ sinh bụi trong bộ lọc túi.

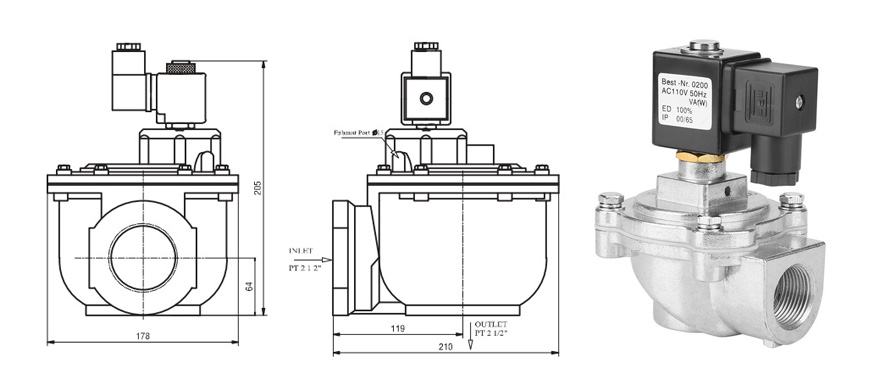

Cấu tạo van điện từ rũ bụi

Cấu tạo van điện từ rũ bụi

Van điện từ thủy lực

  Sử dụng lực điện từ sinh ra khi cấp điện để điều chỉnh, thay đổi đổi hướng chuyển động hay đóng ngắt ở điểm bất kì trong hệ thống thủy lực.

Van điện từ thủy lực

Van điện từ thủy lực

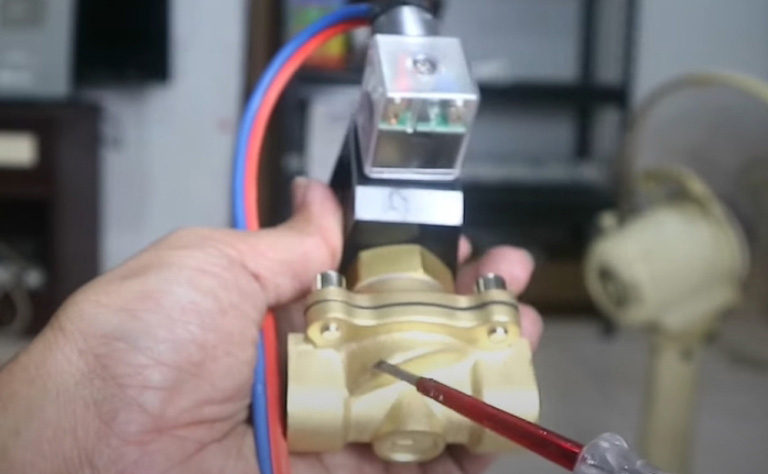

Nguyên lý hoạt động của các loại van điện từ

  Nếu muốn sử dụng hiệu quả van điện từ bạn cần phải nắm rõ nguyên lý hoạt động của sản phẩm mình cần. Dưới đây là nguyên lý của từng loại bạn có thể tham khảo qua:

Van điện từ nước, hơi dầu… dạng đơn giản có 2 loại

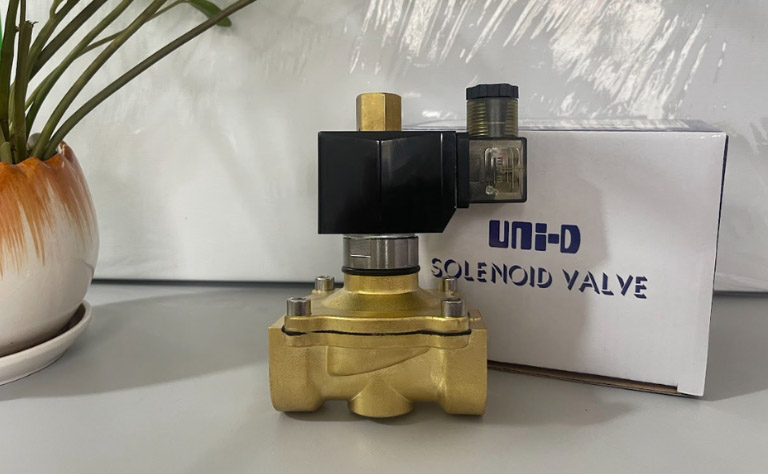

  Thường mở hoạt động: Khi solenoid được cấp nguồn, van được đóng lại và khi solenoid bị ngắt nguồn, van được mở ra.

  Van solenoid thường đóng hoạt động ngược lại với thường mở.

Cách van điện từ nước đóng mở

Nguyên lý van điện từ khí nén: 5/2, 3/2

  Van hoạt động khi ta cấp điện vào (24VDC hoặc 220VAC). Khi cấp nguồn điện cuộn coil sẽ sinh ra lực từ trường. Lực này sẽ hút trục van chuyển động dọc trục và khiến cho các cửa van được mở ra để cho khí nén thông cửa. Hoạt động này giúp cho van có thể thực điện nhiệm vụ cấp hoặc đóng dòng khí nén cho thiết bị cần hoạt động.

Nguyên lý hoạt động van điện từ rũ bụi

  Van điện từ rũ bụi hoạt động theo nguyên lý chịu áp lực của cuộn hút màng van được nâng lên, cho không khí đi qua cửa hút.

  Khi dòng điện 24AC, 24DC, 110V, 220VAC đi qua cuộn dây sinh ra điện trường hút lõi thép mở thống qua van điện từ, khi ngắt điện thì lõi thép được nhả ra đóng van lại.

Nguyên lý hoạt động van điện từ rũ bụi

Nguyên lý hoạt động van điện từ thủy lực

Nguyên lý hoạt động van điện từ thủy lực

3 thương hiệu van điện từ tại auvietco

Van điện từ UniD

  • Sử dụng cho nước, hơi, dầu…
  • Nhiệt độ sử dụng, max 80°C hoặc 180°C
  • Kiểu lắp ren hoặc lắp bích
  • Chất liệu đồng, inox
  • Áp suất 8bar, 10 bar
  • Điện áp sử dụng: 12V, 24V, 220V

Van điện từ UniD

Van điện từ RounD Star

  • Sử dụng cho lưu chất: nước, hơi…
  • Chất liệu gang, đồng, inox
  • Nhiệt độ tối đa hoạt động 80°C, 185°C
  • Áp suất PN10, PN16
  • Kiểu kết nối bích hoặc nối ren, rắc co
  • Điện áp sử dụng 1 chiều và xoay chiều.

Van điện từ RoundStar

Van điện từ Airtac

  • Sử dụng cho khí nén
  • Chất liệu: Hợp kim, nhôm, đồng, kẽm
  • Phạm vi áp suất vận hành: 0.2 ~ 0.8 MP
  • Áp lực: 1 MPa
  • Nhiệt độ môi trường:  -5 ~ + 50°C (Không đóng băng)
  • Điện áp:  AC110V, 220V (50/60) Hz, DC24V

Ưu và nhược điểm khi sử dụng van điện từ

Ưu điểm

  • Có thời gian đóng mở cực nhanh so với các van điện khác
  • Chi phí lắp đặt cũng như đầu tư hệ thống dùng van này khá rẻ
  • Thiết kế nhỏ gọn, ứng dụng được hầu hết trong các hệ thống đường ống dẫn nước hiện nay
  • Sữa chữa thay thế hay bảo trì khá đơn giản
  • Đa dạng chủng loại cũng như xuất xứ trên thị trường Việt Nam thoải mái lựa chọn sao cho phù hợp với hệ thống của mình

Nhược điểm

  • Độ bền không quá cao so với các van điều khiển khí nén thông thường
  • Rất dễ mua phải hàng kém chất lượng vì thị trường quá tràn lan sản phẩm này
  • Chỉ có thể sử dùng với lưu chất sạch không được có cặn hay các tạp chất khác
  • Lưu lượng chất qua van bị giảm 1 phần ở đầu ra so với đầu vào
  • Không có các size kích thước lớn

Ứng dụng của van điện từ

Theo như phân tích ở các mục trên van điện từ có rất đa dạng chủng loại đáp ứng được rất nhiều ứng dụng trong cuộc sống như:

  • Van điện từ nước, hơi, dầu… có ứng dụng rất rộng rãi trong công nghiệp, nông nghiệp hay thiết bị điện lạnh gia đình. Sử dụng cho hệ thống cung cấp nước sạch, hệ thống xử lý nước thải, thiết kế trong máy lọc nước, máy giặt,… .
  • Vì van điện từ khí nén có rất nhiều đặc điểm nổi bật và ưu thế vượt trội nên hiện nay chi tiết máy này đang được ứng dụng rất rộng rãi trong cuộc sống. Đặc biệt là trong lĩnh vực công nghiệp. Cụ thể như: hệ thống khí nén xăng dầu và gas,… Dù ứng dụng ở lĩnh vực nào thì van cũng có thể giúp tăng khả năng hoạt động của hệ thống được hiệu quả và năng suất hơn rất nhiều. Ngoài ra van khí nén còn hoạt động ở bộ phận truyền động trong của van điều khiển khí nén.
  • Van điện từ rũ bụi được dùng ở các hệ thống lọc bụi, tua bin khí và thiết bị khử lưu huỳnh. Công dụng chính là để vệ sinh các bộ lọc như bộ lọc hộp mực, bộ lọc phong bì, bộ lọc gốm và bộ lọc sợi kim loại thiêu kết.

Ứng dụng của van điện từ

Hướng dẫn lắp đặt van điện từ

  Để đảm bảo an toàn và hiệu quả khi sử dụng bạn cần lưu ý 2 bước chính sau đây trước khi mua và sử dụng:

Sơ đồ lắp đặt van điện từ hơi nước

Lắp đặt van điện từ sau Y lọc

Bước 1: Lựa chọn van chính xác đúng mục đích sử dụng

  •   Xác định rõ mình dùng trong môi trường nào
  •   Van điện từ thường sử dụng trong các môi trường nước, khí, gas… chúng ta phải chú ý điều này để chọn van cho đúng. Không phải tất cả các loại đều sử dụng được cho nhiều lưu chất. Vì vậy phải tìm hiểu kĩ trước khi chọn để đảm bảo chọn được van phù hợp
  •   Xác định các thông số cũng như kích thước, đường kính van, điều này giúp cho việc tháo lắp diễn ra thuận lợi và đảm bảo việc sử dụng. Nếu chọn sai kích cỡ thì không thể lắp vào hệ thống hoặc cố sử dụng thì sẽ gây ra hiện tượng rò rỉ
  •   Hệ thống đường ống chuẩn dùng nối bích hay nối ren
  •   Mỗi lưu chất sẽ có mức nhiệt độ, độ nhớt, độ ăn mòn riêng nên phải chú ý đến điều này để đảm bảo khả năng vận hành
  •   Dòng điện áp cấp vào van phải chính xác, có như vậy van mới hoạt động tốt và không xảy ra sự cố chập cháy
  •   Lựa chọn mua sản phẩm tại nhà cung cấp uy tín, có bảo hành dài hạn.
  •   Tính toán thời gian cần sử dụng bao nhiêu để lựa chọn loại ở trạng thái thường đóng hoặc mở

Bước 2: Khi tháo lắp van điện từ

Lưu ý đối với loại dùng cho khí nén

  •   Trước khi lắp bạn cần kiểm tra thông số điện áp sử dụng để điều khiển đã phù hợp với hệ thống của bạn chưa. Nên test sản phẩm trước khi cho vào hệ thống để khỏi mất công khi van đã bị lỗi test hệ thống đường ống dẫn khí, đường ống phải được vệ sinh, kiểm tra an toàn trước. Nếu bạn không chắc chắn về môi trường sử dụng ống, khí trong ống có thể sẽ nhiều bụi bẩn thì bạn nên lắp một đầu lọc khí nén đường ống ở phía đầu vao cùa van nhằm ngăn cản bụi bẩn vào trong đường ống.
  •   Sau khi lắp đặt song cần test lại hệ thống tránh gặp sự cố khi vận hành. Đảm bảo vận hành tốt thì mới bắt đầu vận hành hệ thống.
  •   Vị trí đặt cần được lắp trong môi trường thoáng mát, khô ráo. Khi đó van sẽ hoạt động ổn định và an toàn hơn.
  •   Gắn kết cuộn coil: gắn kết cuộn dây đồng trên van. Không bao giờ được kích hoạt cuộn coil khi mà nó chưa được gắn chặt trên thân của van  . Đọc hướng dẫn sử dụng và thực hiện theo nó để đảm bảo lắp ráp chính xác các bộ phận của van. Xiết các ốc vít vừa đủ để đảm bảo cho cuộn coil chắc chắn mới có thể hoạt động hút pittong, không nên xiết quá chặt.
  •   Lắp bộ kết nối: Sử dụng cáp tròn nối các thiết bị đầu cuối để cung cấp điện cho van (Không quan trọng các phân cực) luôn có dây nối đất để đảm bảo an toàn. Không bao giờ sử dụng các đường ống khi tiếp đất. Lắp các đầu ống vào cuộn coil, hãy chắc chắn rằng các cuộn coil được khô ráo và không bị ẩm.
  •   Đặt dây cáp theo cách (ngưng tụ) giọt không thể trượt dọc theo dây cáp vào đầu nối.

Thông tin lắp đặt van điện từ khí nén

Lắp đặt van điện từ khí nén

Lưu ý với loại dùng cho nước

  •   Trước hết phải xác định nhiệt độ nước, nếu trên 80 độ C phải xử dụng dòng van có roăng chịu được nhiệt độ cao
  •   Khi lắp đặt cần kiểm tra lại hệ thống nước đã sạch chưa, nếu nguồn nước sử dụng có rác thải hoặc cặn bẩn bạn nên lắp một Y lọc rác ở phía trước van
  •   Không được lắp ở trước máy bơm nước
  •   Là dạng van một chiều đóng xả nước tự động do vậy cần lưu ý lắp đúng chiều dòng chảy được kĩ hiệu trên thân van.
  •   Vì cấu tạo khá đặc biệt của trụ hút dòng van nước sẽ có những loại không được lắp nằm đứng mà bắt buộc thân van phải nằm ngang song song với mặt đất và coil điện phải vuông góc hướng lên trên.
  •   Lưu ý cách đấu dây phải cẩn thận ở môi trường ẩm ướt đối với những loại coil dời (cuộn) thông dụng hiện nay. Tham khảo hình ảnh đấu dây nguồn vào cuộn coil van điện từ

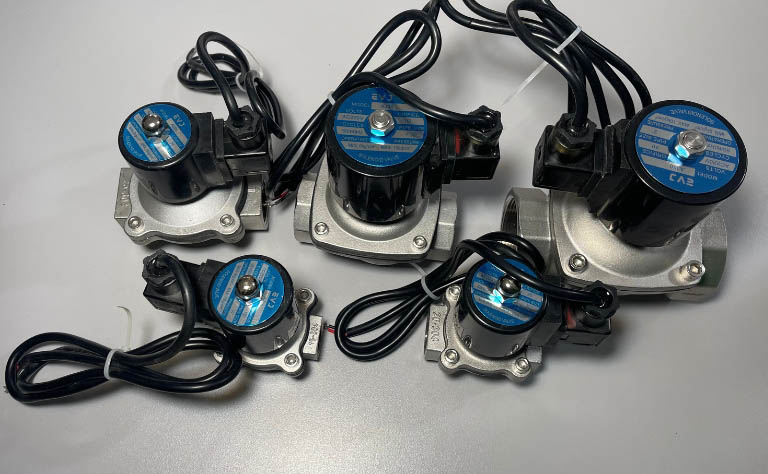

    Nên lựa chọn mua van điện từ đơn vị cung cấp uy tín

      Trong rất nhiều ngành công nghiệp van điều khiển là thiết bị không thể thiếu được, chúng mang đến những hiệu quả tốt, các lợi ích thiết thực cho hệ thống và người dùng nên chúng rất quan trọng. Các loại Van nhập khẩu thường được biết đến bởi chất lượng vượt trội, có độ bền tốt nhưng mọi người cũng phải biết rằng có những loại cực tốt, loại trung bình, và có loại không tốt. Vì vậy, chúng ta phải cực kì sáng suốt khi lựa chọn sản phẩm.

      Từ những vai trò và lợi ích của van điện từ, thì chúng ta có thể hiểu được vì sao mọi người luôn khuyến cáo mua van chính hãng để an tâm khi sử dụng.

      Vì đây là loại van tốt, đảm bảo các tiêu chuẩn về chất lượng

      Các dòng van solenoid được cấp từ các thương hiệu uy tín như UniD Đài Loan, Hàn Quốc, Ý, luôn được tin dùng và đã được chứng nhận

      Được sản xuất từ các vật liệu có độ bền cao, khả năng chịu nhiệt, chịu ăn mòn tốt.

      Dùng được trong nhiều môi trường khác nhau, nước thải, nước sạch, dầu... các chất lỏng

      Có nguồn gốc, xuất xứ và giấy tờ đầy đủ

      Được bảo hành tốt, lâu dài.

      Mặc dù giá van điện từ chính hãng nó sẽ cao hơn rất nhiều so với các loại van không rõ nguồn gốc, xuất xứ nhưng bù lại chất lượng sẽ vượt trội hơn hẳn, tuổi thọ cao hơn, hiệu quả làm việc là điều mà bạn có thể cảm nhận được.

      Vì vậy, quý khách có quan tâm đến sản phẩm van tự động này nên kiểm tra sản phẩm kỹ trước khi nhận hàng. Thông thường, những dòng van tốt chất lượng được chế tạo tinh xảo, chắc chắn. Có tem, in dập nổi trên van tên thương hiệu sản xuất. Chúng ta có thể dựa vào những yếu tố này để phân biệt với van giả, van kém chất lượng. Hãy là nhà tiêu dùng thông thái để lựa chọn cho mình những sản phẩm tốt, chất lượng và đặc biệt đáp ứng với nhu cầu sử dụng.

      Để biết thêm thông tin về sản phẩm hay liên hệ với đường dây nóng của chúng tôi 088 992 9669 để được hỗ trợ giải đáp nhanh nhất.

      Thông tin liên lạc: Van công nghiệp Âu Việt, Mr Tuấn Anh, Mail: tuananh@auvietco.com.vn
