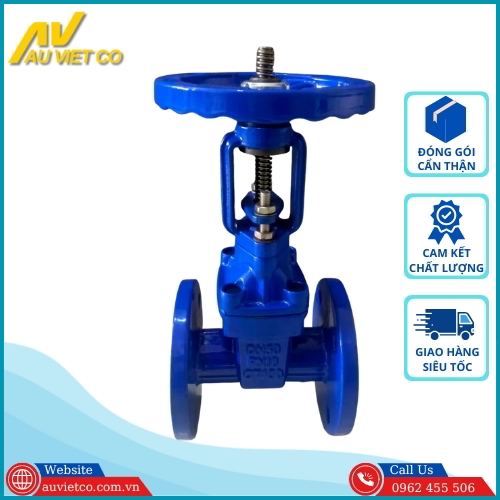

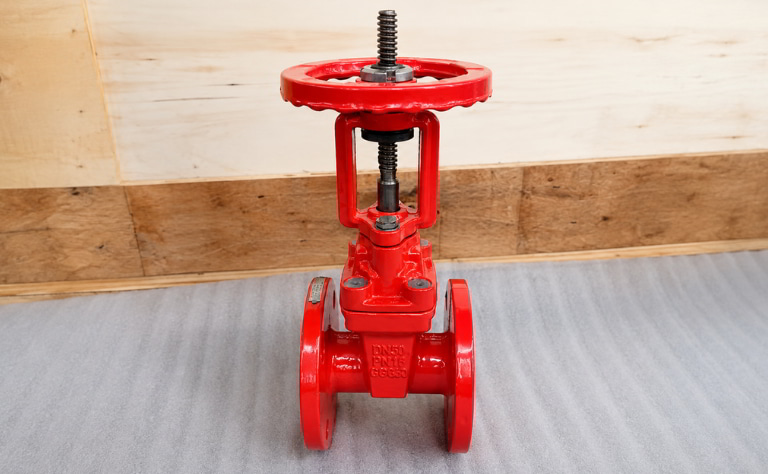

Van cổng ty nổi DN50

  Van cổng ty nổi DN50 là dòng van công nghiệp dùng cho hệ thống đường ống DN50 (phi 60mm hoặc 2 inch). Với thiết kế ty van nổi, người dùng có thể dễ dàng quan sát trạng thái đóng hoặc mở của van trong quá trình vận hành. Cùng với độ kín cao, khả năng hoạt động ổn định và độ bền tốt, được ứng dụng rộng rãi trong hệ thống cấp nước, PCCC, HVAC và nhiều ngành công nghiệp khác.

Tổng quan về van cổng ty nổi DN50

  Van cổng ty nổi DN50 hay còn gọi là van cửa ty nổi DN50, là dòng van công nghiệp chuyên dùng để đóng/mở hoàn toàn dòng chảy lưu chất trên đường ống có kích thước danh nghĩa DN50 tương đương đường kính ngoài khoảng phi 60mm hay 2 inch.

  Điểm khác biệt lớn nhất giữa van cổng ty nổi DN50 và van ty chìm nằm ở thiết kế trục van. Đối với van ty nổi, phần ren và trục điều khiển được bố trí bên ngoài thân van. Khi xoay tay quay để mở van, ty van sẽ dịch chuyển và nhô lên cao, khi đóng van, ty sẽ hạ xuống trở lại. Nhờ đó, người vận hành có thể dễ dàng nhận biết van đang ở trạng thái đóng hay mở chỉ bằng cách quan sát vị trí của ty van mà không cần kiểm tra trực tiếp.

  Hiện nay, van cổng ty nổi DN50 được sản xuất với nhiều vật liệu như gang và thép, đáp ứng đa dạng điều kiện làm việc từ hệ thống cấp thoát nước, PCCC, HVAC đến các nhà máy công nghiệp. Sản phẩm cũng có nhiều tiêu chuẩn mặt bích như BS, DIN, JIS, ANSI cùng các mức áp lực PN10, PN16 và PN25, giúp dễ dàng lựa chọn theo yêu cầu của từng công trình.

Thông số kỹ thuật cơ bản van cổng ty nổi DN50

• Kích thước: DN50 – Phi 60mm – 2 Inch
• Vật liệu thân: Gang, thép đúc, inox
• Đĩa van: Gang bọc cao su EPDM / Thép
• Ty van: Thép không gỉ
• Vận hành: Tay quay
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: BS4504 / JIS 10K / ANSI Class 150 / DIN
• Áp lực làm việc: PN10, PN16, PN25 (10bar, 16bar, 25bar)
• Nhiệt độ làm việc: 0°C – 80°C (Gang) / Max 400°C (Thép/ inox)
• Môi trường làm việc: Nước sạch, nước thải, PCCC, hóa chất, dầu khí...
• Xuất xứ: Malaysia, Hàn Quốc, Đài Loan, Trung Quốc…
• Giấy tờ: CO, CQ
• Tình trạng hàng: Sẵn kho.

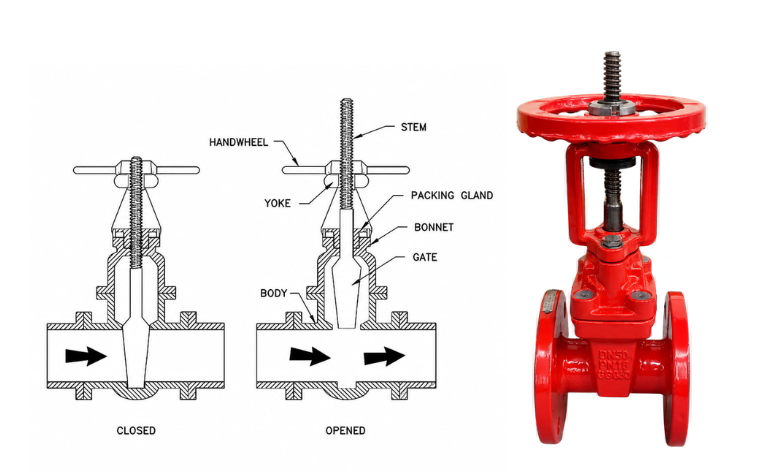

Cấu tạo và nguyên lý hoạt động van cổng ty nổi DN50

Cấu tạo chi tiết van cửa ty nổi DN50

  Van cửa ty nổi DN50 gồm các bộ phận chính sau:

• Thân van: Được đúc nguyên khối từ gang hoặc thép, phủ sơn Epoxy chống ăn mòn và oxy hóa. Hai đầu thân van được gia công mặt bích để kết nối với đường ống.
• Nắp van: Lắp phía trên thân van và liên kết bằng bu lông, đai ốc. Có chức năng cố định ty van, bảo vệ các chi tiết bên trong và thuận tiện cho việc tháo lắp, bảo dưỡng.
• Ty van: Thường làm từ inox 304 hoặc inox 410 có ren ngoài. Ty van truyền chuyển động từ tay quay đến đĩa van và di chuyển lên xuống khi vận hành. Khi mở van, ty van nhô lên; khi đóng, ty hạ xuống giúp dễ dàng quan sát trạng thái đóng/mở.
• Đĩa van: Thường được chế tạo từ gang bọc cao su EPDM hoặc thép. Đĩa van di chuyển theo phương thẳng đứng để đóng hoặc mở hoàn toàn dòng lưu chất, đảm bảo độ kín cao.
• Tay quay: Chế tạo từ gang hoặc thép dạng vô lăng, dùng để vận hành van bằng tay, giúp thao tác nhẹ và thuận tiện.
• Gioăng làm kín: Thường làm từ EPDM hoặc PTFE, được lắp tại các vị trí tiếp giáp giữa thân van, nắp van và cổ ty nhằm ngăn rò rỉ lưu chất và duy trì độ kín trong quá trình làm việc.

Nguyên lý hoạt động van cổng ty nổi DN50

  Van cổng ty nổi DN50 hoạt động dựa trên chuyển động lên xuống của ty van để nâng hoặc hạ đĩa van, từ đó đóng hoặc mở dòng lưu chất trong đường ống.

• Quy trình mở van: Người vận hành xoay tay quay ngược chiều kim đồng hồ, ty van và đĩa van sẽ di chuyển lên trên. Đĩa van rút hoàn toàn ra khỏi lòng ống giúp lưu chất đi qua không bị cản trở, đồng thời ty van nhô cao lên khỏi thân giúp dễ dàng nhận biết van đang ở trạng thái mở.
• Quy trình đóng van: Người vận hành xoay tay quay theo chiều kim đồng hồ, ty van và đĩa van sẽ di chuyển xuống dưới. Đĩa van ép sát vào bệ van, chặn hoàn toàn dòng lưu chất. Lúc này, ty van hạ thấp xuống, cho biết van đã ở trạng thái đóng.

Các loại van cổng ty nổi DN50 phổ biến

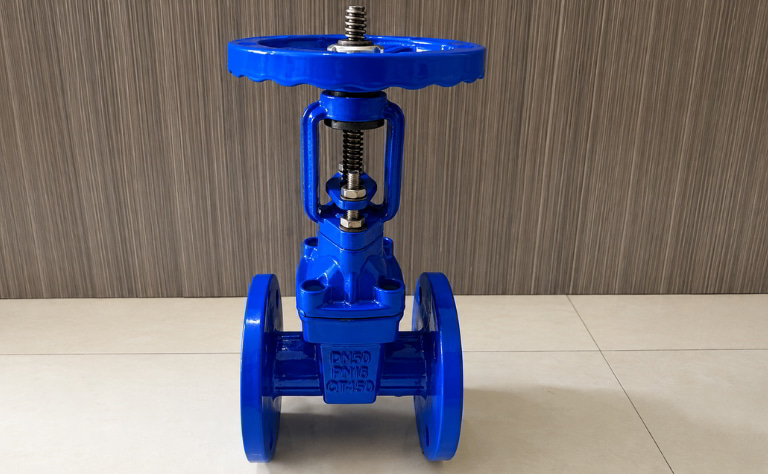

Van cổng ty nổi DN50 thân gang

• Van cổng ty nổi DN50 thân gang là dòng sản phẩm được sử dụng phổ biến nhất hiện nay nhờ giá thành hợp lý, độ bền cao và khả năng làm việc ổn định trong nhiều hệ thống đường ống.
• Thân van thường được chế tạo từ gang cầu hoặc gang xám đúc nguyên khối, bên ngoài phủ sơn Epoxy giúp chống gỉ sét, chống ăn mòn và tăng tuổi thọ khi làm việc trong môi trường ẩm ướt.
• Đĩa van thường được bọc cao su EPDM, mang lại độ kín cao, hạn chế rò rỉ lưu chất trong quá trình vận hành. Dòng van này chủ yếu được sản xuất với các cấp áp lực PN10 và PN16, đáp ứng tốt yêu cầu của hầu hết các hệ thống dân dụng và công nghiệp.
• Nhờ giá thành cạnh tranh, độ bền cao, khả năng chống ăn mòn tốt và dễ bảo trì, van cổng ty nổi DN50 thân gang được ứng dụng rộng rãi trong hệ thống cấp nước sạch, hệ thống PCCC, mạng lưới cấp thoát nước tại các nhà máy, khu công nghiệp, tòa nhà, chung cư cũng như các hệ thống xử lý nước thải sinh hoạt.

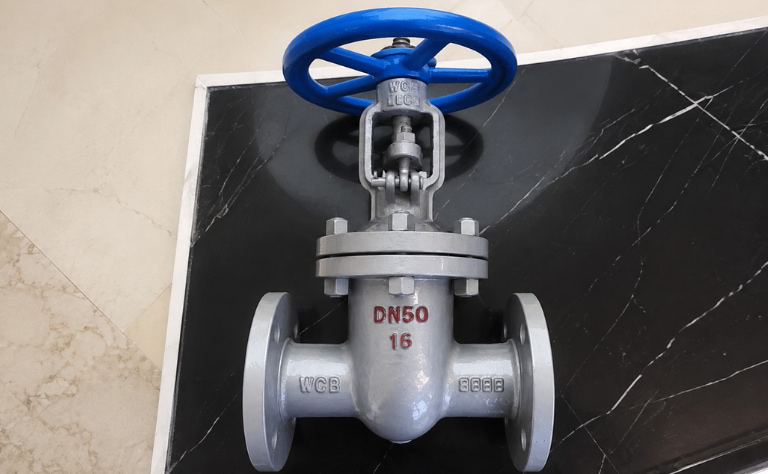

Van cổng ty nổi DN50 thân thép

• Van cổng ty nổi DN50 thân thép là dòng van chuyên dụng cho các hệ thống có áp lực và nhiệt độ cao, nơi van thân gang không đáp ứng được yêu cầu kỹ thuật.
• Thân van được chế tạo từ thép cacbon WCB hoặc thép hợp kim, có độ bền cơ học cao, chịu va đập tốt và ít bị biến dạng khi làm việc trong điều kiện khắc nghiệt. Tùy từng model, van có thể làm việc ở các cấp áp lực như PN25, PN40 và được phủ sơn chống gỉ để tăng khả năng chống ăn mòn.
• Nhờ khả năng chịu áp lực, chịu nhiệt và độ bền vượt trội, van cổng ty nổi DN50 thân thép được sử dụng rộng rãi trong hệ thống hơi nóng, nồi hơi, lò hơi, đường ống dẫn dầu, khí nén, hóa chất nhẹ và các dây chuyền sản xuất công nghiệp yêu cầu thiết bị vận hành ổn định trong thời gian dài.
• Mặc dù có giá thành cao hơn van thân gang, đây vẫn là lựa chọn tối ưu cho các công trình công nghiệp có điều kiện làm việc khắc nghiệt.

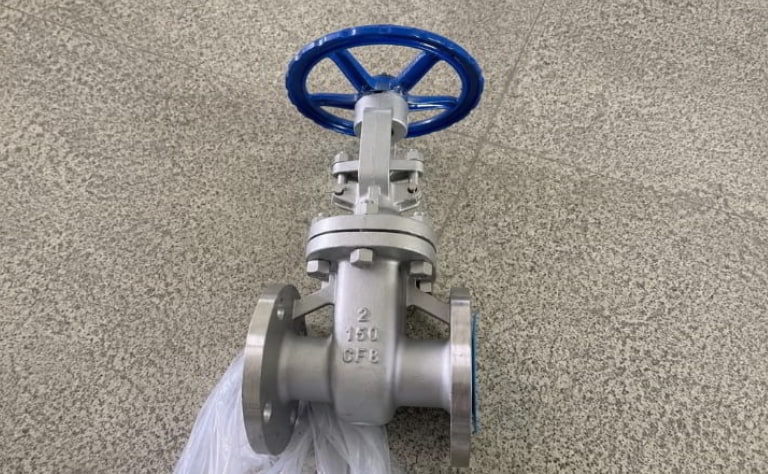

Van cổng ty nổi DN50 thân inox

• Van cổng ty nổi DN50 thân inox là dòng van cao cấp, chuyên dùng cho các môi trường có tính ăn mòn cao hoặc yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt.
• Thân van được chế tạo từ inox 304 (CF8) hoặc inox 316 (CF8M), có khả năng chống gỉ sét, chống oxy hóa và chịu được nước, hóa chất nhẹ, axit loãng cũng như môi trường có độ ẩm cao. Van còn chịu nhiệt, chịu áp lực tốt và vận hành ổn định trong thời gian dài.
• Nhờ khả năng chống ăn mòn vượt trội, đặc biệt với inox 316, dòng van này được sử dụng rộng rãi trong hệ thống nước sạch, thực phẩm, đồ uống, dược phẩm, hóa chất, chế biến thủy sản và các môi trường nước biển.
• Mặc dù có giá thành cao hơn van gang và van thép, đây là lựa chọn tối ưu cho các hệ thống yêu cầu độ bền và tuổi thọ cao.

Xem thêm: Van cổng inox DN50

Đánh giá ưu và nhược điểm van cổng ty nổi DN50

Ưu điểm

• Dễ nhận biết trạng thái: Ty van nhô lên khi mở và hạ xuống khi đóng, giúp dễ dàng nhận biết trạng thái đóng hay mở của van.
• Tuổi thọ ty van cao:  Vì phần ren nằm ngoài thân van nên không tiếp xúc trực tiếp với lưu chất, tránh bị ăn mòn hay bám cặn.
• Tổn thất áp suất nhỏ: Khi mở hoàn toàn, lưu chất đi qua gần như không bị cản trở, hạn chế sụt áp.
• Độ kín cao: Đĩa van ép sát bệ van, hạn chế rò rỉ lưu chất
• Bảo trì đơn giản: Dễ dàng tra mỡ bảo dưỡng ren ty van từ bên ngoài.

Nhược điểm

• Tốn không gian lắp đặt: Do ty van nhô lên khi mở nên cần khoảng không gian phía trên đủ rộng.
• Cần bảo dưỡng định kỳ: Ty van lộ ra ngoài không khí dễ bám bụi bẩn, cần vệ sinh và tra mỡ định kỳ để tránh rỉ sét.
• Đóng/mở chậm: Phải quay nhiều vòng tay quay hơn so với van bướm hoặc van bi.
• Không dùng để điều tiết lưu lượng: Chỉ thích hợp đóng hoàn toàn hoặc mở hoàn toàn.
• Trọng lượng lớn: Việc vận chuyển và lắp đặt khó khăn hơn một số loại van khác.

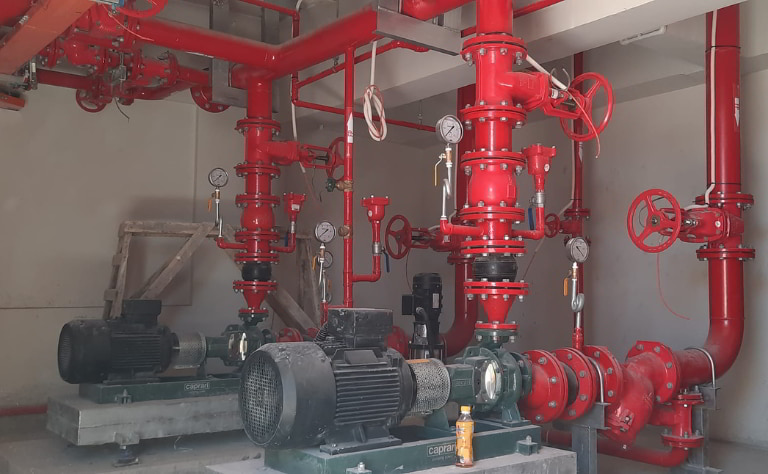

Ứng dụng thực tế van cổng ty nổi DN50

  Van cổng ty nổi được sử dụng rộng rãi trong các hệ thống đường ống yêu cầu đóng/mở hoàn toàn, lưu lượng lớn và dễ quan sát trạng thái vận hành.

• Hệ thống cấp nước: Lắp đặt trên đường ống phân phối nước sạch, trạm bơm, nhà máy nước và các công trình cấp nước dân dụng, công nghiệp. Khi mở hoàn toàn, van cho phép dòng chảy đi qua tối đa, hạn chế tổn thất áp suất.
• Hệ thống PCCC: Sử dụng trên tuyến ống cấp nước chữa cháy, phòng bơm, cụm van báo động và tủ van PCCC. Thiết kế ty nổi giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở của van bằng mắt, hỗ trợ kiểm tra nhanh trong các tình huống khẩn cấp.
• Hệ thống công nghiệp: Điều khiển hoặc cô lập dòng chảy của nước, khí nén, dầu, hóa chất nhẹ và hệ thống làm mát trong các nhà máy sản xuất, khu công nghiệp.
• Hệ thống HVAC: Lắp đặt trên đường ống nước lạnh (Chiller), tháp giải nhiệt (Cooling Tower) và hệ thống điều hòa không khí trung tâm, giúp đóng/mở hoặc cô lập đường ống khi bảo trì, sửa chữa.
• Hệ thống xử lý nước và cấp thoát nước: Ứng dụng tại nhà máy xử lý nước sạch, nước thải, trạm bơm, công trình cấp thoát nước đô thị và hệ thống thủy lợi để kiểm soát dòng chảy hiệu quả.

Hướng dẫn lựa chọn van cổng ty nổi DN50 phù hợp

  Để chọn đúng van cổng ty nổi DN50, đảm bảo vận hành ổn định và tối ưu chi phí, bạn nên dựa vào các tiêu chí sau:

• Chọn theo vật liệu: Thân gang dùng cho nước sạch, PCCC và HVAC, thân thép phù hợp với hơi nóng, dầu và hệ thống áp lực cao.  Còn thân inox 304/316 thích hợp cho hóa chất, nước thải ăn mòn, thực phẩm và dược phẩm.
• Chọn theo áp lực làm việc: PN10 dùng cho hệ thống áp lực thấp. PN16 phù hợp với hệ thống cấp nước và PCCC. PN25 thích hợp cho hệ thống áp lực cao và công nghiệp.
• Chọn theo áp lực làm việc: Chọn van có áp lực làm việc bằng hoặc cao hơn áp lực của hệ thống. PN10/PN16 phù hợp với hệ thống cấp nước và PCCC thông thường, PN25 thích hợp cho hệ thống áp lực cao, nhà cao tầng và trạm bơm…
• Chọn theo tiêu chuẩn mặt bích: Kiểm tra tiêu chuẩn mặt bích của đường ống để chọn van tương thích, tránh lệch lỗ bu-lông khi lắp đặt. Các tiêu chuẩn phổ biến như BS/DIN (Châu Âu), JIS (Nhật Bản, Hàn Quốc) và ANSI (Mỹ).
• Chọn theo thương hiệu: Ưu tiên các thương hiệu uy tín như ShinYi, Wonil, ARV, AUT, Arita, Samwoo... để đảm bảo chất lượng và độ bền.
• Nhà phân phối uy tín: Ưu tiên đơn vị cung cấp chính hãng, đầy đủ CO/CQ, chính sách bảo hành rõ ràng và hỗ trợ kỹ thuật, báo giá tốt.

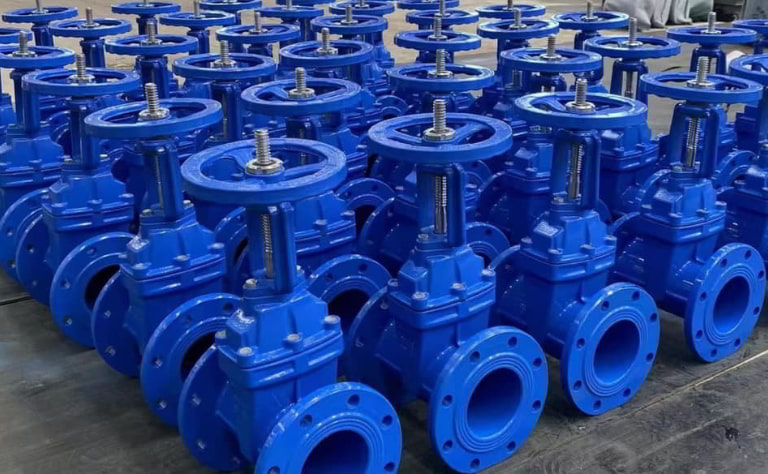

Địa chỉ mua van cổng ty nổi DN50 chính hãng

  Hiện nay trên thị trường có nhiều đơn vị cung cấp van cổng ty nổi DN50. Nếu bạn đang băn khoăn chưa biết mua van cổng ty nổi chính hãng ở đâu thì Van công nghiệp Âu Việt chính là một trong những địa chỉ lý tưởng cho bạn.

  Van công nghiệp Âu Việt là đơn vị chuyên nhập khẩu và phân phối các dòng van cổng ty nổi DN50 chính hãng từ nhiều thương hiệu nổi tiếng, đáp ứng nhu cầu của hệ thống cấp nước, PCCC, HVAC và công nghiệp.

  Khi mua hàng tại Van công nghiệp Âu Việt, khách hàng được:

• Cam kết hàng nhập khẩu chính hãng từ các thương hiệu uy tín như Arita, AUT, Shinyi…
• Cung cấp đầy đủ chứng từ CO, CQ.
• Giá cạnh tranh, chiết khấu tốt cho dự án và đơn hàng số lượng lớn.
• Sẵn kho nhiều mẫu mã, vật liệu và cấp áp lực (gang, thép, inox; PN10, PN16, PN25).
• Tư vấn lựa chọn sản phẩm phù hợp với từng hệ thống và điều kiện làm việc.
• Giao hàng nhanh trên toàn quốc, hỗ trợ kỹ thuật và bảo hành theo tiêu chuẩn của nhà sản xuất.

  Tóm lại, Van cổng ty nổi DN50 là lựa chọn phù hợp cho hệ thống cấp nước, PCCC, HVAC và công nghiệp nhờ độ bền cao, vận hành ổn định và dễ quan sát trạng thái đóng/mở. Để đảm bảo chất lượng và hiệu quả sử dụng, hãy lựa chọn sản phẩm chính hãng từ nhà cung cấp uy tín. Nếu cần tư vấn kỹ thuật hoặc báo giá van cổng ty nổi DN50, hãy liên hệ Van công nghiệp Âu Việt qua HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com để được hỗ trợ nhanh chóng và chính xác.
