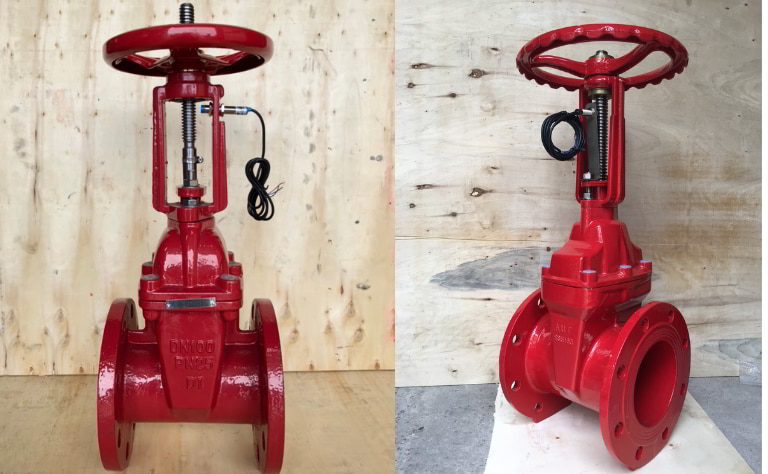

Van cổng tín hiệu điện DN40 - DN300

   Van cổng tín hiệu điện là thiết bị được sử dụng phổ biến trong hệ thống PCCC nhờ khả năng vừa đóng mở dòng chảy, vừa giám sát trạng thái vận hành từ xa. Sản phẩm giúp nâng cao độ an toàn, phát hiện sự cố kịp thời và tối ưu việc quản lý, đảm bảo hệ thống luôn hoạt động ổn định và sẵn sàng khi cần thiết.

Giới thiệu chung về van cổng tín hiệu điện

  Van cổng tín hiệu điện (Gate Valve Electrical Signal) hay còn gọi là van cổng kèm công tắc giám sát, là dòng van cổng được tích hợp bộ công tắc để theo dõi trạng thái đóng/mở và truyền tín hiệu về trung tâm điều khiển.

  Ngoài chức năng đóng mở dòng chảy như van cổng thông thường, Van cổng tín hiệu điện còn giúp người vận hành dễ dàng giám sát và quản lý hệ thống từ xa thông qua tủ báo cháy, hệ thống BMS hoặc các hệ thống điều khiển tự động.

  Van cổng tín hiệu điện thường được chế tạo bằng gang, phủ sơn màu đỏ (phổ biến trong hệ thống PCCC) hoặc màu xanh tùy theo từng ứng dụng. Sản phẩm có hai kiểu thiết kế ty nổi và ty chìm, được sử dụng rộng rãi trong các hệ thống PCCC, cấp thoát nước, nhà máy công nghiệp, thủy điện và các công trình cần quản lý tập trung.

Cấu tạo và nguyên lý hoạt động của van cổng tín hiệu điện

Cấu tạo van cổng tín hiệu điện

  Van cổng tín hiệu điện có cấu tạo tương tự van cổng thông thường nhưng được tích hợp thêm bộ tín hiệu điện để giám sát trạng thái đóng/mở và truyền tín hiệu về hệ thống điều khiển trung tâm. Thiết bị được cấu tạo từ các bộ phận chính sau:

• Thân van: Là phần vỏ ngoài, thường làm từ gang cầu hoặc gang dẻo có độ bền cao, chịu áp lực và chống va đập tốt. Bên ngoài phủ sơn Epoxy màu đỏ chống ăn mòn, chống rỉ sét và dễ nhận diện trong hệ thống PCCC. Van được thiết kế kết nối mặt bích tiêu chuẩn, giúp lắp đặt chắc chắn và kín khít.
• Đĩa van: Thường được làm từ gang bọc cao su EPDM chống ăn mòn và tăng độ kín. Có chức năng di chuyển lên xuống để đóng hoặc mở dòng chảy.
• Ty van: Thường được làm từ inox chống ăn mòn, có nhiệm vụ truyền lực từ tay quay đến đĩa van để thực hiện đóng/mở. Ty van gồm hai loại phổ biến là ty nổi và ty chìm.
• Tay quay: Có dạng vô lăng, dùng để vận hành đóng mở van bằng tay. Khi xoay tay quay, lực sẽ được truyền đến ty van để nâng hoặc hạ đĩa van, giúp đóng hoặc mở dòng chảy.
• Gioăng làm kín: Giúp tăng độ kín khít, ngăn ngừa rò rỉ lưu chất trong quá trình sử dụng.
• Bộ tín hiệu điện: Đây là bộ phận quan trọng nhất của van cổng tín hiệu điện, gồm các công tắc hành trình và hệ thống dây dẫn, có chức năng giám sát trạng thái đóng/mở của van và truyền tín hiệu về tủ điều khiển hoặc trung tâm báo cháy

Nguyên lý hoạt động của van cổng kèm công tắc giám sát

  Van cổng kèm công tắc giám sát hoạt động dựa trên sự kết hợp giữa cơ chế đóng mở đĩa van cơ học và cảm biến gửi tín hiệu điện.

Cơ chế đóng/mở van (cơ học)

• Mở van: Người vận hành xoay tay quay vô lăng theo ngược chiều kim đồng hồ, ty van sẽ kéo đĩa van đi lên, tạo khoảng trống để lưu chất lưu thông qua đường ống.
• Đóng van: Người vận hành xoay tay quay vô lăng theo chiều kim đồng hồ, đĩa van sẽ hạ xuống và ép chặt vào gioăng làm kín để chặn hoàn toàn dòng chảy.

Cơ chế truyền tín hiệu (giám sát)

• Trong quá trình đóng hoặc mở, ty van sẽ tác động đến công tắc hành trình bên trong hộp tín hiệu điện.
• Khi van thay đổi trạng thái, bộ tín hiệu sẽ tự động gửi tín hiệu về tủ điều khiển trung tâm để hiển thị van đang đóng hay mở.
• Nhờ đó, người vận hành có thể theo dõi và quản lý trạng thái của van từ xa, đặc biệt hữu ích với các vị trí lắp đặt trên cao, dưới hầm hoặc những khu vực khó tiếp cận.

Thông số kỹ thuật cơ bản van cổng tín hiệu điện

• Kích thước: DN40 - DN300
• Vật liệu thân: Gang cầu FCD450
• Sơn phủ: Epoxy đỏ, xanh
• Ty van: Inox 304 hoặc inox 316
• Đĩa van: Gang cầu bọc cao su EPDM
• Kiểu van: Ty chìm, ty nổi
• Kiểu vận hành: Tay quay kết hợp bộ tín hiệu điện
• Kiểu tín hiệu: Tiếp điểm NO/NC
• Điện áp giám sát: 24VDC, 220VAC
• Kiểu kết nối: Mặt bích.
• Tiêu chuẩn mặt bích: BS, JIS, DIN, ANSI.
• Áp lực làm việc: PN10, PN16.
• Nhiệt độ làm việc: 0 – 80 độ C
• Môi trường hoạt động: Nước sạch, PCCC, nước thải nhẹ…
• Xuất xứ: Malaysia, Hàn Quốc, Đài Loan…
• Bảo hành: 12 tháng
• Tình trạng hàng: Sẵn kho.


Ưu điểm nổi bật của van cổng tín hiệu điện

Không phải ngẫu nhiên mà dòng van này trở thành quy chuẩn bắt buộc trong nhiều thiết kế hệ thống PCCC. Thiết bị sở hữu những thế mạnh vượt trội như:

• Giám sát từ xa hiệu quả: Van tự động gửi tín hiệu đóng/mở về tủ điều khiển trung tâm, giúp theo dõi trạng thái vận hành mà không cần kiểm tra trực tiếp.
• Cảnh báo sự cố nhanh chóng: Hệ thống sẽ phát cảnh báo ngay khi van bị đóng hoặc mở bất thường, tránh làm gián đoạn nguồn nước chữa cháy.
• Đáp ứng tiêu chuẩn PCCC: Là thiết bị quan trọng trong các hệ thống PCCC hiện đại, giúp công trình dễ dàng đáp ứng yêu cầu nghiệm thu.
• Lưu lượng ổn định, ít tổn thất áp suất: Thiết kế cửa van mở hoàn toàn giúp dòng chảy thẳng, giữ nguyên áp lực và lưu lượng nước tối đa cho hệ thống cứu hỏa.
• Độ bền cao: Thân gang cầu phủ Epoxy chống va đập/ăn mòn, đĩa bọc cao su EPDM kín khít và trục inox chịu áp lực lớn.
• Tối ưu chi phí vận hành: Nhờ khả năng giám sát tự động, doanh nghiệp có thể giảm đáng kể thời gian và nhân công kiểm tra hệ thống.
• Dễ lắp đặt và bảo trì: Thiết kế kết nối mặt bích tiêu chuẩn giúp việc lắp đặt, bảo dưỡng và thay thế linh kiện trở nên đơn giản, nhanh chóng hơn.

Phân loại van cổng tín hiệu điện phổ biến

Theo thiết kế ty van

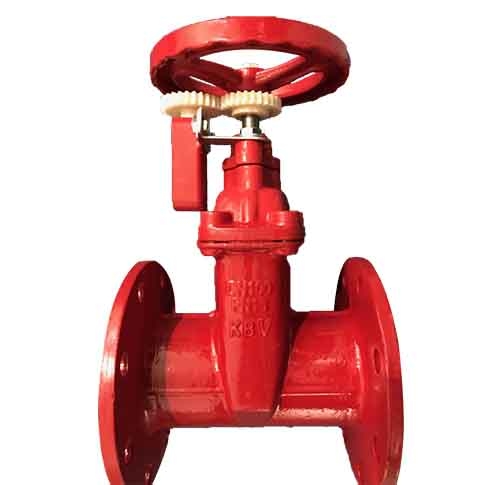

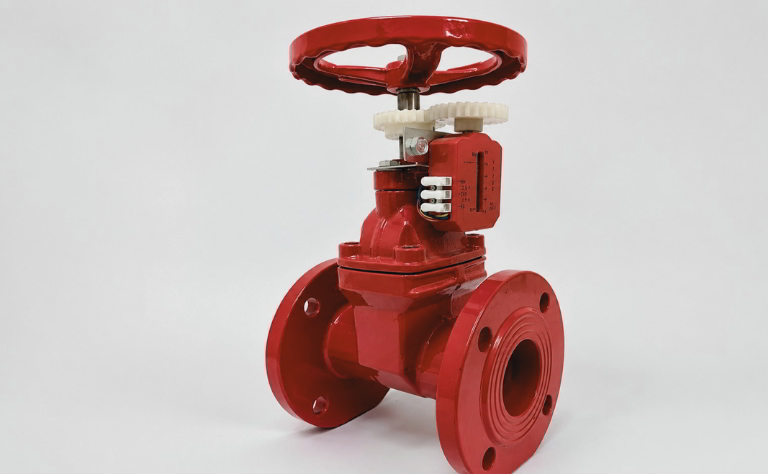

Van cổng ty chìm tín hiệu điện

• Van cổng ty chìm tín hiệu điện có thiết kế nhỏ gọn với phần ty van nằm hoàn toàn bên trong thân van, nên chiều cao của van không thay đổi trong quá trình vận hành.
• Thiết kế này giúp tiết kiệm không gian lắp đặt, bảo vệ ty van khỏi tác động của môi trường bên ngoài và tăng độ bền cho thiết bị.
• Loại van này thường được sử dụng trong phòng kỹ thuật, tầng hầm và các hệ thống đường ống có không gian lắp đặt hạn chế.

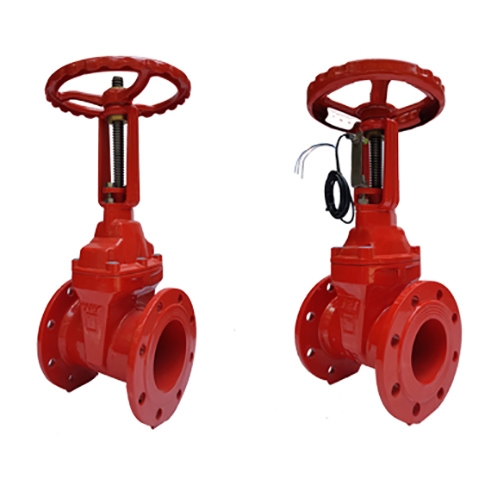

Van cổng ty nổi tín hiệu điện

• Van cổng ty nổi có thiết kế ty van nhô lên khi mở và hạ xuống khi đóng, giúp người vận hành dễ dàng quan sát trạng thái hoạt động bằng mắt thường.
• Loại van này có ưu điểm là dễ kiểm tra, bảo trì và nhanh chóng nhận biết van đang ở trạng thái đóng hay mở bằng mắt thường.
• Van cổng ty nổi tín hiệu điện thường được sử dụng trong hệ thống PCCC, nhà máy công nghiệp và các khu vực kỹ thuật ngoài.

Theo thương hiệu và xuất xứ

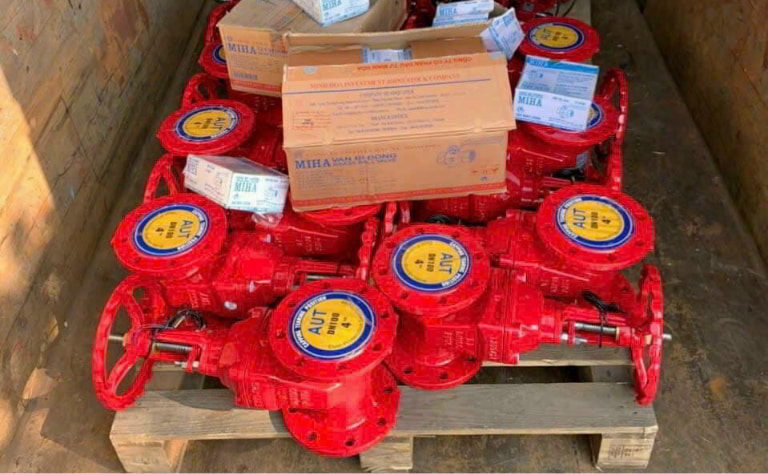

Van AUT (Malaysia)

• Van cổng tín hiệu điện AUT là dòng sản phẩm có nguồn gốc xuất xứ từ Malaysia. Đây là dòng sản phẩm tầm trung được sử dụng rộng rãi trong các công trình dân dụng và công nghiệp tại Việt Nam hiện nay.
• Các sản phẩm van cổng tín hiệu điện của hãng nổi AUT bật với ngôn ngữ thiết kế cơ khí chắc chắn, khả năng vận hành ổn định qua thời gian và có đầy đủ các chứng chỉ chất lượng quốc tế.
• Đây được xem là giải pháp an toàn, kinh tế, đáp ứng tốt các yêu cầu kỹ thuật cơ bản của đa số nhà thầu hiện nay.

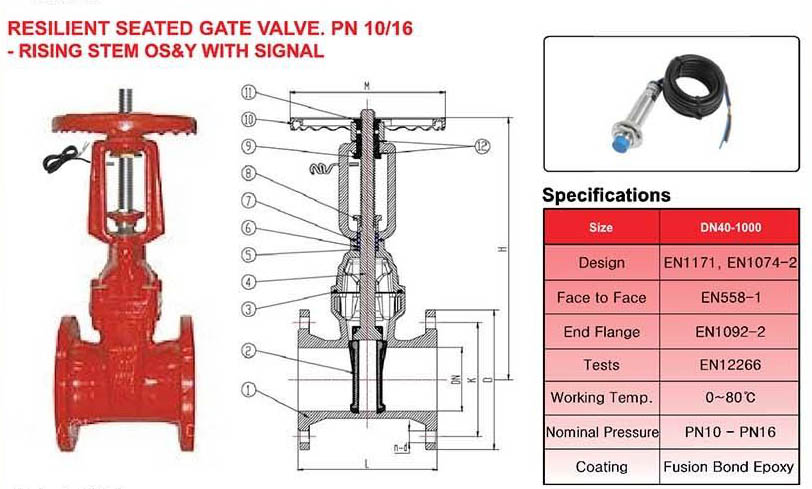

Van ARV (Malaysia)

• ARV cũng là thương hiệu van có nguồn gốc xuất xứ từ Malaysia. Các sản phẩm của thương hiệu này được thiết kế theo tiêu chuẩn BS5163, đảm bảo khả năng làm kín cao và độ bền vượt trội trong quá trình sử dụng.
• Van cổng tín hiệu điện ARV sở hữu độ bền cơ học cao với phần cánh van bọc cao su dày dặn, đảm bảo độ kín khít tuyệt đối.
• Với mức giá thành hợp lý và cạnh tranh, ARV là thương hiệu top đầu được các chủ đầu tư lựa chọn khi cần tối giản chi phí vật tư nhưng vẫn muốn đảm bảo chất lượng vận hành đạt chuẩn.

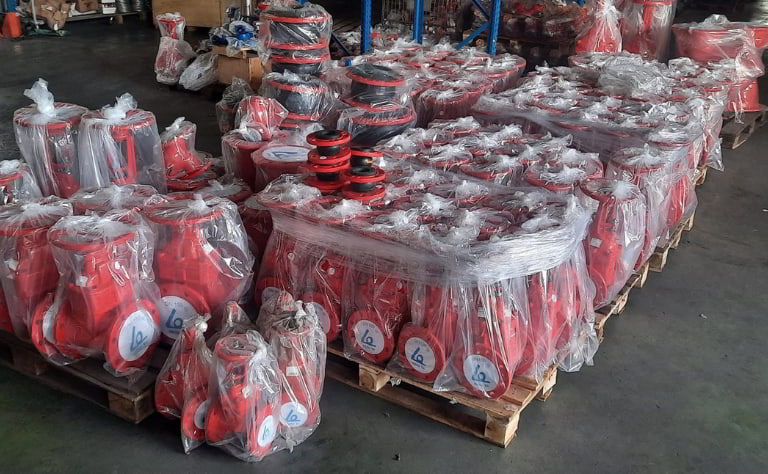

Van ShinYi (Đài Loan)

• Van cổng kèm công tắc giám sát ShinYi là dòng sản phẩm thuộc phân khúc cận cao cấp, được sử dụng rộng rãi tại thị trường Việt Nam.
• Điểm nổi bật của ShinYi là sở hữu nhà máy sản xuất ngay tại Việt Nam, vận hành theo dây chuyền và công nghệ hiện đại từ Đài Loan. Nhờ đó, hãng luôn chủ động về nguồn cung, đa dạng kích thước sản phẩm và đáp ứng nhanh tiến độ cho các dự án lớn.
• Bên cạnh đó, van ShinYi được sản xuất theo các tiêu chuẩn chất lượng nghiêm ngặt, đảm bảo độ bền, khả năng vận hành ổn định và tuổi thọ lâu dài.
• Thương hiệu này được nhiều nhà thầu và chủ đầu tư tin tưởng lựa chọn cho các dự án cấp nước và hệ thống PCCC nhờ lợi thế về nguồn hàng sẵn có, dịch vụ hỗ trợ kỹ thuật chuyên nghiệp và chế độ bảo hành nhanh chóng, thuận tiện ngay tại Việt Nam.

Van Wonil (Hàn Quốc)

• Van cổng tín hiệu điện Wonil là dòng sản phẩm thuộc phân khúc cao cấp, được nhập khẩu đồng bộ từ Hàn Quốc và sản xuất từ các vật liệu chất lượng cao.
• Sản phẩm nổi bật với khả năng chịu áp lực lớn, độ bền vượt trội và tuổi thọ sử dụng lâu dài, giúp hệ thống vận hành ổn định trong nhiều năm.
• Nhờ đáp ứng các tiêu chuẩn kỹ thuật khắt khe, van Wonil thường được sử dụng cho nhà máy, khu công nghiệp và các dự án yêu cầu độ an toàn, độ tin cậy và chất lượng cao.

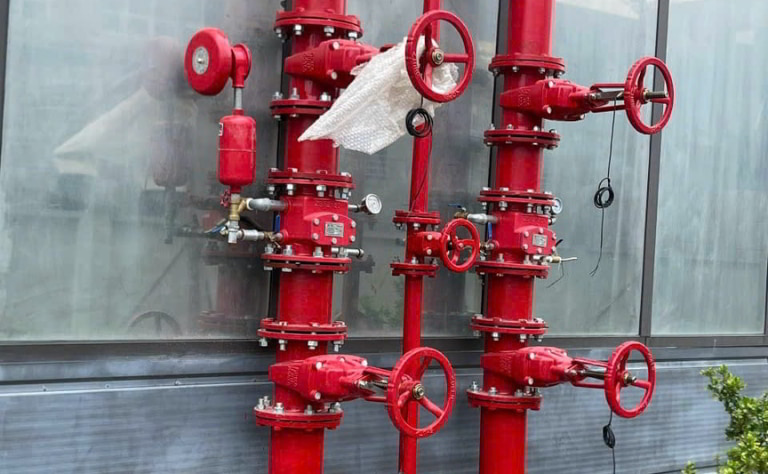

Ứng dụng thực tế của van cổng kèm công tắc giám sát

Van cổng tín hiệu điện được sử dụng rộng rãi trong nhiều lĩnh vực, tiêu biểu như:

• Hệ thống PCCC: Đây là ứng dụng quan trọng nhất, van được lắp đặt trên hệ thống sprinkler, trước cụm van báo động, phòng bơm chữa cháy và đường ống cấp nước chữa cháy để đảm bảo van luôn ở trạng thái sẵn sàng ở trạng thái mở trong trường hợp khẩn cấp.
• Tòa nhà, chung cư và hệ thống M&E: Sử dụng tại phòng kỹ thuật, tầng hầm, hệ thống cấp nước sinh hoạt và hệ thống điều hòa trung tâm.
• Hệ thống quản lý tòa nhà (BMS): Kết nối với trung tâm điều khiển để giám sát trạng thái van, quản lý từ xa và cảnh báo sự cố kịp thời.
• Hệ thống cấp thoát nước: Ứng dụng tại nhà máy nước sạch, trạm bơm và các hệ thống xử lý nước để kiểm soát việc đóng mở đường ống.
• Nhà máy và khu công nghiệp: Sử dụng trong các dây chuyền sản xuất tự động và hệ thống đường ống yêu cầu khả năng giám sát vận hành liên tục.

Địa chỉ mua van cổng tín hiệu điện chính hãng, giá tốt – Van Công Nghiệp Âu Việt

  Hiện nay, trên thị trường có rất nhiều đơn vị cung cấp van cổng tín hiệu điện với đa dạng mẫu mã, thương hiệu và mức giá khác nhau. Tuy nhiên, để đảm bảo chất lượng sản phẩm, nguồn gốc xuất xứ rõ ràng và chế độ bảo hành uy tín, việc lựa chọn nhà cung cấp đáng tin cậy là vô cùng quan trọng.

  Nếu bạn đang tìm kiếm địa chỉ mua van cổng tín hiệu điện chính hãng, giá tốt thì Van Công Nghiệp Âu Việt là một trong những lựa chọn đáng tin cậy.

  Chúng tôi chuyên nhập khẩu và phân phối các dòng van cổng tín hiệu điện của nhiều thương hiệu nổi tiếng như AUT, ARV, ShinYi, Wonil..., đáp ứng nhu cầu cho các hệ thống PCCC, cấp thoát nước, tòa nhà và nhà máy công nghiệp.

Khi mua hàng tại Van Công Nghiệp Âu Việt, khách hàng sẽ nhận được nhiều lợi ích như:

• Sản phẩm chính hãng: Đầy đủ giấy tờ CO, CQ và catalogue, hình ảnh thực tế đi kèm.
• Giá thành cạnh tranh: Nhiều chính sách ưu đãi dành cho nhà thầu, dự án và đại lý.
• Hàng luôn có sẵn: Đầy đủ kích thước từ DN40 - DN300, giao hàng nhanh trên toàn quốc.
• Bảo hành chính hãng: Thời gian bảo hành lên đến 12 tháng, hỗ trợ tư vấn kỹ thuật tận tình.
• Hỗ trợ lựa chọn sản phẩm: Tư vấn đúng chủng loại, kích thước và tiêu chuẩn phù hợp với từng hệ thống.

  Tóm lại, van cổng tín hiệu điện là giải pháp tối ưu cho các hệ thống cấp nước và PCCC hiện đại nhờ khả năng vừa đóng mở dòng chảy vừa giám sát trạng thái vận hành từ xa. Việc lựa chọn đúng chủng loại, thương hiệu và đơn vị cung cấp uy tín sẽ giúp hệ thống hoạt động ổn định, an toàn và bền bỉ trong thời gian dài.
