Van cổng gang ty nổi là thiết bị được sử dụng phổ biến trong hệ thống cấp nước, trạm bơm PCCC, nhà máy xử lý nước và HVAC. Với thân gang dẻo phủ sơn Epoxy chống ăn mòn cùng thiết kế ty nổi, van giúp dễ dàng quan sát trạng thái đóng/mở và thuận tiện cho việc bảo trì, bảo dưỡng. Nhờ đó, sản phẩm được nhiều chủ đầu tư và nhà thầu tin tưởng lựa chọn.

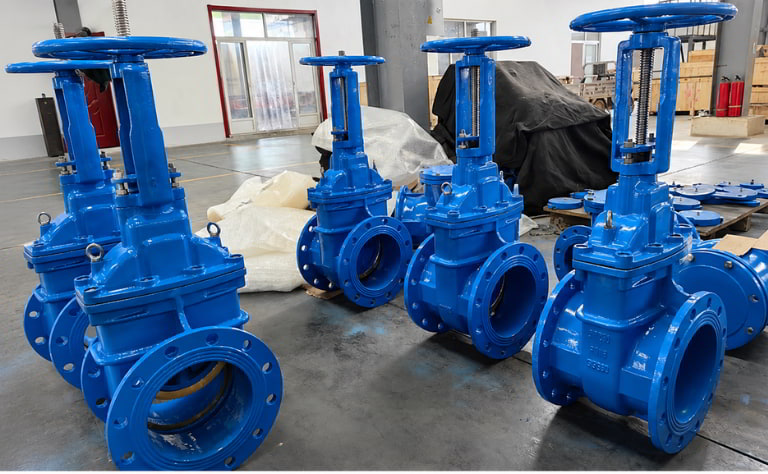

 Giới thiệu về van cổng gang ty nổi

  Van cổng gang ty nổi là thiết bị dùng để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống. Van được chế tạo từ thân gang bền chắc, kết hợp ty van bằng inox chống ăn mòn. Điểm nổi bật của sản phẩm là thiết kế ty nổi, giúp người vận hành dễ dàng quan sát trạng thái đóng hoặc mở của van bằng mắt thường.

  So với van cổng ty chìm, van cổng gang ty nổi có phần ren của ty van nằm bên ngoài thân van nên không tiếp xúc trực tiếp với lưu chất. Nhờ đó, ty van ít bị ăn mòn, hoạt động ổn định, tuổi thọ cao và việc bảo dưỡng, bôi trơn cũng trở nên thuận tiện hơn. Khi mở hoàn toàn, đĩa van được nâng lên khỏi dòng chảy, giúp giảm tổn thất áp suất.

  Với khả năng làm kín tốt, độ bền cao và vận hành tin cậy, van cổng gang ty nổi được sử dụng rộng rãi trong các hệ thống cấp nước sạch, PCCC, HVAC, trạm bơm và nhà máy xử lý nước. Sản phẩm có nhiều kích thước từ DN50 đến DN600, đáp ứng đa dạng nhu cầu lắp đặt cho công trình dân dụng và công nghiệp.

Thông số kỹ thuật chi tiết van cổng gang ty nổi

• Kích thước: DN50 – DN1200
• Vật liệu thân: Gang cầu, gang xám
• Đĩa van: Gang bọc cao su EPDM, inox
• Ty van: SS304 / SS420
• Sơn phủ: Epoxy cao cấp
• Kiểu vận hành: Tay quay
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: BS, DIN, JIS, ANSI
• Nhiệt độ hoạt động: 0 – 80 độ C
• Áp lực hoạt động: PN10, PN16
• Môi trường hoạt động: Nước sạch, nước thải, PCCC…
• Xuất xứ: Malaysia, Nhật Bản, Hàn Quốc, Trung Quốc…
• Giấy tờ: CO, CQ
• Bảo hành: Từ 12 tháng
• Tình trạng hàng: Sẵn kho.

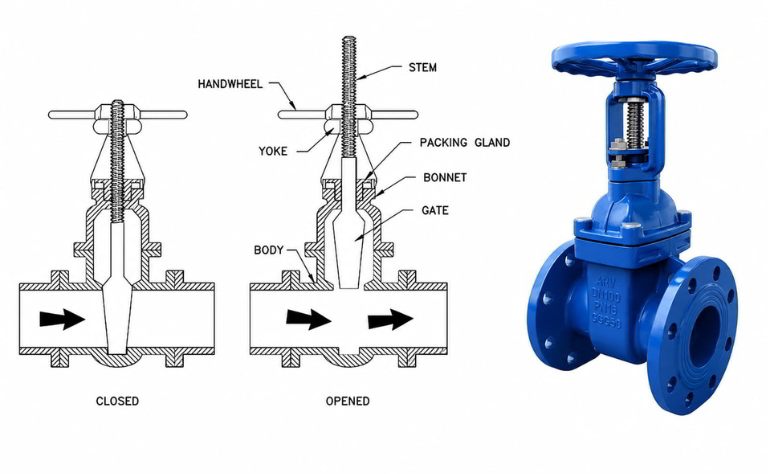

Cấu tạo chi tiết và nguyên lý hoạt động van cổng gang ty nổi

Cấu tạo chi tiết

Thân van

• Thân van là bộ phận chính, có nhiệm vụ chịu áp lực và bảo vệ các chi tiết bên trong. Thân được đúc từ gang cầu (GGG40, GGG50) hoặc gang xám có độ bền cao, bên ngoài phủ sơn Epoxy màu xanh hoặc đỏ (đối với van PCCC) giúp chống gỉ sét, chống ăn mòn và tăng tuổi thọ.
• Van được thiết kế kết nối mặt bích theo các tiêu chuẩn BS, DIN, JIS hoặc ANSI, giúp lắp đặt chắc chắn và kín khít với hệ thống đường ống.

Nắp van

• Nắp van nằm trên và được kết nối với thân van thông qua bu lông và gioăng làm kín để tạo thành khoang kín bảo vệ các chi tiết bên trong.
• Thiết kế này giúp việc tháo lắp, kiểm tra và bảo dưỡng van trở nên nhanh chóng, đồng thời đảm bảo độ kín trong quá trình vận hành.

Trục van

• Trục van hay còn gọi là ty van, là bộ phận truyền chuyển động từ tay quay đến đĩa van.
• Ty thường được chế tạo từ inox 304 hoặc inox 420, có khả năng chống ăn mòn và chịu mài mòn tốt.
• Với thiết kế ty nổi, trục van sẽ di chuyển lên xuống khi đóng hoặc mở, giúp người vận hành dễ dàng nhận biết trạng thái hoạt động của van và thuận tiện cho việc bảo dưỡng.

 Đĩa van

• Đĩa van là bộ phận trực tiếp thực hiện chức năng đóng hoặc mở dòng chảy.
• Tùy từng model, đĩa van được chế tạo từ gang bọc cao su EPDM hoặc inox, giúp tăng khả năng làm kín, giảm mài mòn và đảm bảo lưu chất không bị rò rỉ khi van ở trạng thái đóng hoàn toàn.

Tay quay

• Tay quay là bộ phận điều khiển van bằng phương pháp cơ học.
• Bộ phận này thường được đúc bằng gang và phủ sơn Epoxy chống gỉ, có thiết kế dạng vô lăng giúp người dùng thao tác nhẹ nhàng, tạo mô-men xoắn lớn để đóng hoặc mở van dễ dàng.

Bộ phận làm kín

• Bộ phận làm kín có nhiệm vụ ngăn lưu chất rò rỉ qua trục van và vị trí liên kết giữa thân van với nắp van.
• Vật liệu sử dụng phổ biến là EPDM, NBR hoặc PTFE, mỗi loại đều có khả năng chịu áp lực, chống mài mòn và phù hợp với từng môi trường lưu chất khác nhau, góp phần đảm bảo độ kín và nâng cao tuổi thọ của van.

Nguyên lý hoạt động van cổng gang ty nổi

  Van cổng hoạt động dựa trên cơ chế chuyển động tịnh tiến lên xuống của ty van thông qua thao tác xoay vô lăng, giúp nâng hoặc hạ đĩa van để đóng/mở dòng lưu chất

• Quy trình mở: Khi người vận hành xoay tay quay theo ngược chiều kim đồng hồ, lúc này trục van chuyển lên trên và kép đĩa van khỏi khỏi dòng chảy. Khi phần ty van bị đẩy trồi nổi hẳn lên cao so với vô lăng, cho phép lưu chất đi qua hoàn toàn, giúp giảm tổn thất áp suất và đảm bảo lưu lượng tối đa.
• Quy trình đóng: Khi người vận hành xoay tay quay theo chiều kim đồng hồ, ty van sẽ hạ xuống, đưa đĩa van ép chặt vào ghế van để chặn hoàn toàn dòng chảy, lúc này phần ty van hạ thấp chìm xuống.

Các thương hiệu van cổng gang ty nổi được ưa chuộng nhất

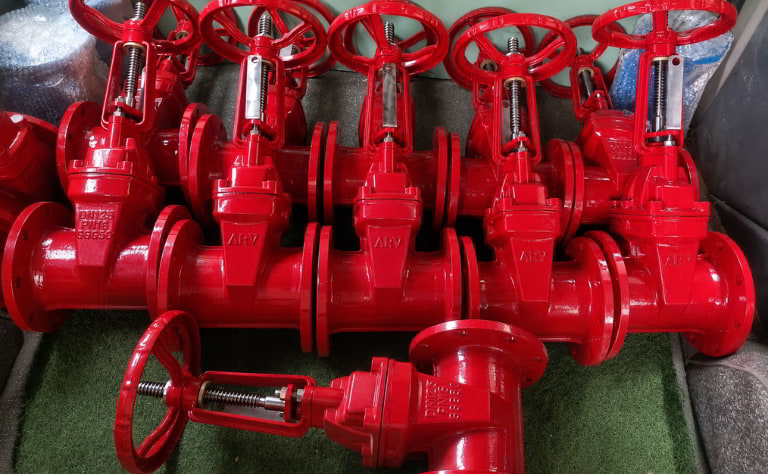

Van cổng gang ty nổi ARV (Malaysia)

• ARV là thương hiệu van công nghiệp nổi tiếng đến từ Malaysia và đã trở nên rất quen thuộc tại thị trường Việt Nam.
• Van được chế tạo từ gang cầu GGG50, phủ sơn Epoxy chống ăn mòn theo tiêu chuẩn quốc tế và sử dụng gioăng EPDM có độ kín cao. Sản phẩm đạt chứng nhận WRAS, đáp ứng yêu cầu cho hệ thống nước sạch.
• Ưu điểm nổi bật của van này là độ bền cao, vận hành ổn định, đóng mở nhẹ và giá thành cạnh tranh.
• Với đầy đủ CO, CQ cùng nhiều kích thước từ DN50 đến DN600, ARV là lựa chọn hàng đầu cho các dự án cấp thoát nước đô thị, nhà máy nước, hệ thống PCCC và hạ tầng khu công nghiệp.

Van cổng gang ty nổi AUT (Malaysia)

• AUT là một đại diện khác đến từ Malaysia, được đánh giá cao nhờ chất lượng ổn định, độ kín tốt và giá thành cạnh tranh.
• Van được chế tạo từ thân gang chắc chắn, đĩa van bọc cao su EPDM an toàn cho hệ thống nước sạch, kết hợp thiết kế dạng nêm giúp đóng kín hiệu quả và hạn chế rò rỉ. Sản phẩm có khả năng làm việc ở áp lực PN16 hoặc PN25, phù hợp với nhiều hệ thống đường ống áp lực cao.
• Với đa dạng kích thước, hàng luôn có sẵn và chi phí đầu tư hợp lý, van cổng gang ty nổi AUT được sử dụng rộng rãi trong hệ thống cấp nước, HVAC, công trình dân dụng, nhà máy và các dự án hạ tầng cần một giải pháp bền bỉ, hiệu quả và tiết kiệm.

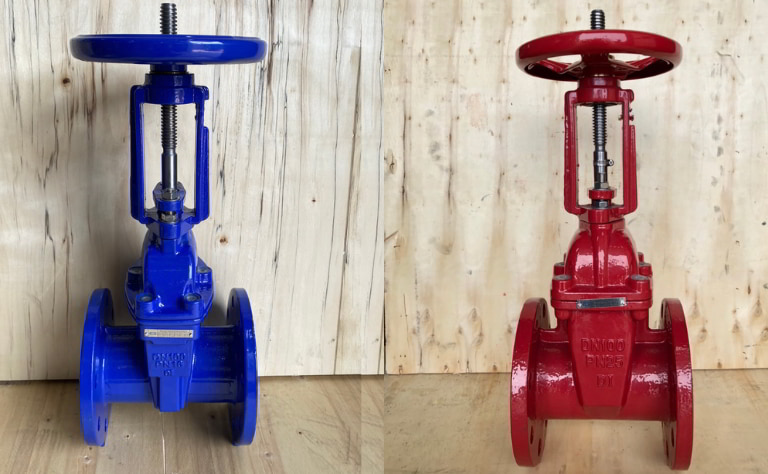

Van cổng gang ty nổi Arita (Malaysia)

• Arita cũng là thương hiệu van công nghiệp uy tín của Malaysia với nhiều năm kinh nghiệm sản xuất và phân phối trên thị trường quốc tế.
• Van cổng gang ty nổi Arita được sản xuất theo các tiêu chuẩn BS, JIS và ANSI, nổi bật với chất lượng gia công tốt, độ kín cao và khả năng chịu áp lực ổn định. Sản phẩm vận hành bền bỉ, phụ kiện thay thế dễ tìm, giúp việc bảo trì và sửa chữa thuận tiện hơn.
• Nhờ độ bền cao và khả năng làm việc ổn định, van cổng gang ty nổi Arita được sử dụng rộng rãi trong hệ thống cấp nước, tòa nhà cao tầng, nhà máy công nghiệp, HVAC và các hệ thống xử lý nước thải có mức độ ăn mòn trung bình.

Van cổng gang ty nổi Wonil (Hàn Quốc)

• Wonil là thương hiệu van công nghiệp cao cấp đến từ Hàn Quốc, nổi tiếng với chất lượng gia công vượt trội và độ bền cao.
• Van cổng gang ty nổi Wonil được chế tạo từ thân gang dày chắc chắn, kết hợp ty van inox 304/316 chống ăn mòn, giúp vận hành ổn định và có tuổi thọ lâu dài. Sản phẩm có khả năng chịu áp lực tốt, đáp ứng các tiêu chuẩn chất lượng quốc tế và được nhiều chủ đầu tư tin dùng.
• Nhờ chất lượng ổn định và độ an toàn cao, van cổng gang ty nổi Wonil được ứng dụng rộng rãi trong hệ thống cấp nước, nhà máy sản xuất, khu công nghiệp, các dự án FDI và những công trình yêu cầu tiêu chuẩn kỹ thuật khắt khe.

Van cổng gang ty nổi Samwoo (Hàn Quốc)

• Samwoo (SW) là thương hiệu van công nghiệp uy tín đến từ Hàn Quốc, được đánh giá cao nhờ độ bền, khả năng vận hành ổn định và độ kín vượt trội.
• Van cổng gang ty nổi Samwoo có thiết kế tối ưu lực quay, giúp thao tác đóng/mở nhẹ nhàng, đồng thời hệ thống làm kín chất lượng cao giúp hạn chế rò rỉ và duy trì hiệu quả làm việc trong thời gian dài.
• Với chất lượng ổn định và tuổi thọ cao, van cổng gang ty nổi Samwoo được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, HVAC, nhà máy sản xuất và các khu công nghiệp yêu cầu thiết bị vận hành bền bỉ, an toàn.

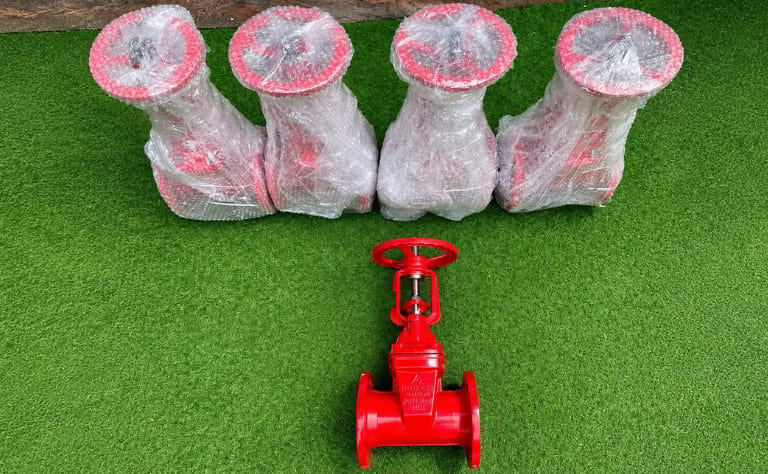

Van cổng gang ty nổi ShinYi (Đài Loan)

• ShinYi là thương hiệu van công nghiệp liên doanh Việt Nam - Đài Loan, được nhiều khách hàng tin dùng nhờ chất lượng ổn định, giá thành hợp lý và nguồn hàng luôn sẵn có.
• Van có thiết kế chắc chắn, dễ lắp đặt và bảo trì, với đa dạng kích thước từ DN50 đến DN1200, đáp ứng nhiều nhu cầu từ công trình dân dụng đến dự án quy mô lớn.
• Nhờ sở hữu nhà máy sản xuất tại Việt Nam, ShinYi có lợi thế về thời gian giao hàng nhanh, chi phí cạnh tranh và dịch vụ bảo hành thuận tiện.
• Sản phẩm được ứng dụng rộng rãi trong hệ thống cấp nước, PCCC, hạ tầng đô thị và các công trình công nghiệp, là lựa chọn phù hợp cho các dự án cần tối ưu chi phí đầu tư.

Đánh giá ưu và nhược điểm: Van cổng gang ty nổi

Ưu điểm

• Dễ quan sát trạng thái đóng mở: Ty van nhô lên khi mở và hạ xuống khi đóng, giúp nhận biết trạng thái van bằng mắt thường, giúp kiểm tra và vận hành nhanh chóng.
• Độ kín cao: Đĩa van ép chặt vào bề mặt làm kín, giúp hạn chế rò rỉ lưu chất, duy trì áp suất ổn định và đảm bảo vận hành an toàn cho hệ thống.
• Tổn thất áp suất nhỏ: Khi mở hoàn toàn, đĩa van nâng lên khỏi dòng chảy, giúp dòng chảy thẳng, lưu lượng lớn và giảm sụt áp.
• Tuổi thọ cao: Phần ren trục nằm ngoài thân van, không tiếp xúc trực tiếp với lưu chất nên hạn chế tối đa ăn mòn, rỉ sét và kẹt van
• Bảo dưỡng thuận tiện: Trục van lộ ra ngoài giúp dễ kiểm tra, tra mỡ bôi trơn và thay thế gioăng, phớt khi cần.

Nhược điểm

• Tốn không gian: Cần khoảng không gian phía trên đủ rộng để ty van nhô lên khi mở.
• Dễ bám bụi bẩn: Phần ren lộ ra ngoài dễ bám bụi, cần vệ sinh và bôi trơn định kỳ.
• Đóng mở chậm: Phải quay tay nhiều vòng nên thời gian đóng mở lâu hơn van bi hoặc van bướm.
• Không phù hợp để điều tiết lưu lượng: Chỉ nên đóng hoặc mở hoàn toàn, không nên mở một phần vì dễ làm mòn bề mặt làm kín và giảm độ bền của van.
• Chi phí cao hơn: Giá thành đắt hơn so với van cổng gang ty chìm cùng kích cỡ.

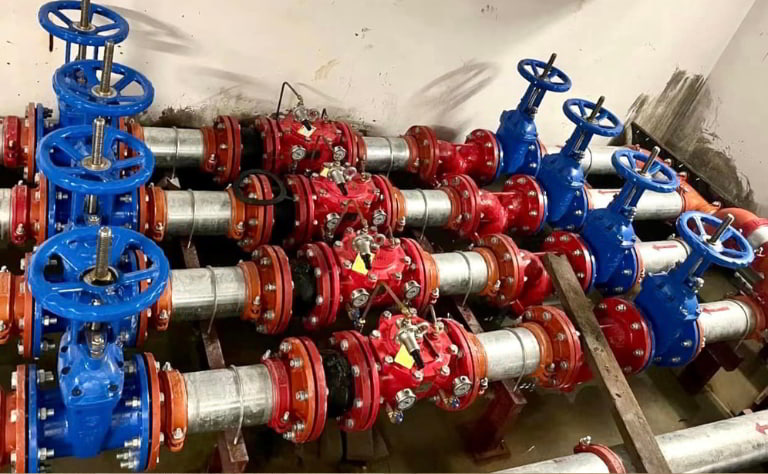

Ứng dụng thực tế van cổng gang ty nổi

   Với khả năng đóng kín tốt, tổn thất áp suất thấp và dễ quan sát trạng thái đóng/mở, van cổng gang ty nổi được sử dụng rộng rãi trong nhiều hệ thống, tiêu biểu như:

• Hệ thống PCCC: Đây là ứng dụng phổ biến nhất, van được lắp đặt tại đường ống chữa cháy, trạm bơm PCCC và phòng kỹ thuật, giúp dễ dàng quan sát trạng thái đóng/mở và xử lý nhanh khi có sự cố.
• Hệ thống cấp nước sạch: Lắp đặt tại nhà máy nước, trạm bơm, mạng lưới cấp nước đô thị, khu dân cư, chung cư và tòa nhà, giúp đóng/ngắt dòng nước, đảm bảo lưu lượng ổn định và giảm tổn thất áp suất.
• Hệ thống HVAC và cơ điện tòa nhà: Sử dụng trong hệ thống Chiller, Cooling Tower, đường ống nước lạnh và trạm bơm tuần hoàn, giúp đóng/ngắt dòng nước và cô lập từng khu vực khi bảo trì, sửa chữa mà không ảnh hưởng đến toàn bộ hệ thống.
• Nhà máy sản xuất: Sử dụng trong nhà máy thực phẩm, dệt nhuộm, xi măng và hóa chất nhẹ, phù hợp với hệ thống nước cấp công nghiệp, nước thải đã qua xử lý sơ bộ và các lưu chất trung tính nhờ độ bền cao, vận hành ổn định và chi phí hợp lý.
• Trạm xử lý nước và nước thải: Lắp đặt tại trạm xử lý nước cấp, nước thải sinh hoạt và nước thải công nghiệp, giúp đóng/ngắt dòng chảy hiệu quả; với môi trường ăn mòn nên chọn loại ty inox, đĩa bọc cao su EPDM để tăng độ bền.
• Hệ thống thủy lợi: Sử dụng tại hồ chứa, kênh dẫn, trạm bơm và hệ thống tưới tiêu, giúp đóng/ngắt dòng nước và đảm bảo vận hành ổn định cho các công trình thủy lợi.

Hướng dẫn lựa chọn van cổng gang ty nổi phù hợp từng hệ thống

  Để van cổng gang ty nổi hoạt động ổn định, bền bỉ và phù hợp với hệ thống, cần lưu ý các tiêu chí sau:

• Kích thước đường ống (DN): Kích thước van phải tương ứng với đường kính đường ống để đảm bảo lắp đặt chính xác, lưu lượng ổn định và hạn chế tổn thất áp suất.
• Áp suất làm việc (PN): Lựa chọn van có cấp áp suất phù hợp với hệ thống, phổ biến như PN10, PN16 hoặc PN25, nhằm đảm bảo an toàn trong quá trình vận hành.
• Nhiệt độ làm việc: Kiểm tra dải nhiệt độ làm việc của van để đáp ứng điều kiện vận hành thực tế và tránh hư hỏng do quá nhiệt.
• Chọn vật liệu phù hợp: Thân van và gioăng làm kín cần tương thích với môi trường sử dụng như nước sạch, nước thải hoặc các lưu chất khác. Nên ưu tiên gang cầu hoặc gang dẻo phủ sơn Epoxy để tăng khả năng chống ăn mòn và kéo dài tuổi thọ.
• Tiêu chuẩn kết nối: Chọn đúng tiêu chuẩn mặt bích như BS, DIN, JIS hoặc ANSI để đồng bộ với hệ thống đường ống và thuận tiện khi lắp đặt.
• Không gian lắp đặt: Van cổng ty nổi cần có khoảng trống phía trên để ty van di chuyển khi đóng/mở, vì vậy không phù hợp với các vị trí có chiều cao hạn chế.
• Ưu tiên thương hiệu uy tín: Lựa chọn sản phẩm từ các thương hiệu có nguồn gốc rõ ràng để đảm bảo chất lượng, độ bền, đầy đủ chứng từ CO-CQ và chế độ bảo hành.
• Cân đối ngân sách: So sánh giữa chi phí đầu tư và yêu cầu sử dụng thực tế để lựa chọn sản phẩm có hiệu quả kinh tế và đáp ứng tốt nhu cầu vận hành.

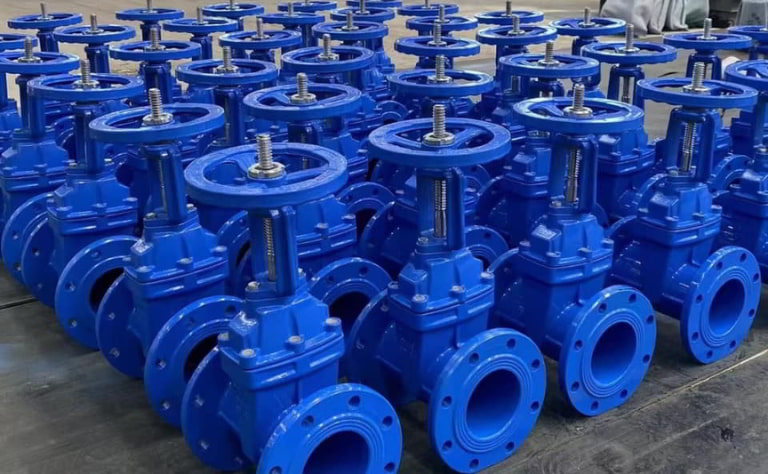

Van Công Nghiệp Âu Việt – Đơn vị cung cấp van cổng gang ty nổi uy tín

   Việc lựa chọn nhà cung cấp uy tín không chỉ giúp đảm bảo chất lượng van cổng gang ty nổi mà còn mang đến mức giá hợp lý, đầy đủ chứng từ và dịch vụ hậu mãi chuyên nghiệp. Đây là yếu tố quan trọng giúp hệ thống vận hành ổn định, bền bỉ và tiết kiệm chi phí trong suốt quá trình sử dụng.

  Nếu bạn chưa biết mua van cổng gang ty nổi chính hãng ở đâu thì Van công nghiệp Âu Việt chính là địa chỉ lý tưởng cho bạn.

  Với gần 15 năm kinh nghiệm trong lĩnh vực nhập khẩu và phân phối van công nghiệp, Van Công Nghiệp Âu Việt là đối tác tin cậy của nhiều nhà thầu, doanh nghiệp và chủ đầu tư trên toàn quốc.

Khi mua van cổng gang ty nổi tại Âu Việt, khách hàng sẽ nhận được nhiều lợi ích thiết thực như:

• Đa dạng kích thước từ DN50 đến DN600, đáp ứng nhu cầu từ hệ thống dân dụng, cấp thoát nước đến PCCC và các công trình công nghiệp.
• Phân phối nhiều thương hiệu uy tín như ARV, AUT, Arita, Wonil, Samwoo, ShinYi, giúp khách hàng dễ dàng lựa chọn sản phẩm phù hợp với ngân sách và yêu cầu kỹ thuật.
• Nguồn hàng luôn có sẵn tại kho với số lượng lớn, hỗ trợ giao hàng nhanh trên toàn quốc, đáp ứng tiến độ dự án và công trình.Cam kết sản phẩm chính hãng, đầy đủ chứng từ CO, CQ và hóa đơn VAT, đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.
• Bảo hành chính hãng từ 12 tháng, hỗ trợ đổi mới nếu phát sinh lỗi do nhà sản xuất theo chính sách bảo hành.
• Đội ngũ kỹ thuật giàu kinh nghiệm tư vấn lựa chọn đúng loại van theo kích thước, áp lực làm việc, môi trường sử dụng và tiêu chuẩn kết nối của hệ thốn
• Giá bán cạnh tranh, nhiều chương trình ưu đãi dành cho nhà thầu, đại lý và các dự án mua số lượng lớn, giúp tối ưu chi phí đầu tư.
• Hỗ trợ tư vấn và báo giá nhanh, cung cấp đầy đủ tài liệu kỹ thuật, catalogue và hướng dẫn lắp đặt khi khách hàng có nhu cầu.

  Tóm lại, van cổng gang ty nổi là giải pháp phù hợp cho hệ thống cấp nước, PCCC và công nghiệp nhờ dễ quan sát trạng thái đóng/mở, độ kín cao, độ bền tốt và thuận tiện khi bảo trì. Để hệ thống vận hành ổn định và sử dụng lâu dài, nên lựa chọn sản phẩm chính hãng từ các thương hiệu uy tín. Hãy liên hệ Van Công Nghiệp Âu Việt qua HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gamil.com để được tư vấn chi tiết và nhận báo giá van cổng gang ty nổi ưu đãi ngay hôm nay.
