Van cổng ty chìm Trung Quốc DN 50 - DN 400

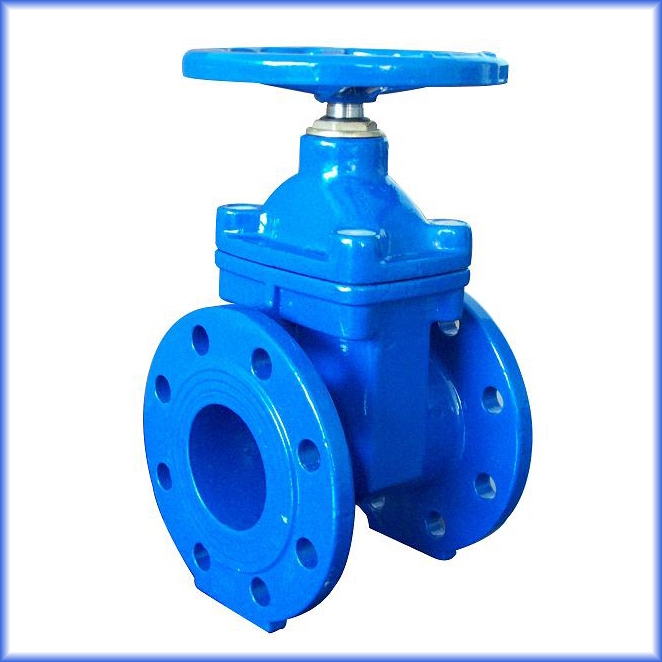

Tổng quan về van cổng ty chìm Trung Quốc

  Van cổng ty chìm Trung Quốc là dòng van công nghiệp được sản xuất tại Trung Quốc và ngày càng được sử dụng rộng rãi tại thị trường Việt Nam. Ưu thế lớn nhất của dòng sản phẩm này chính là giá thành cạnh tranh, đa dạng mẫu mã và nguồn cung ứng dồi dào. Hiện nay, nhiều thương hiệu Trung Quốc đã sản xuất theo các tiêu chuẩn quốc tế, giúp sản phẩm đáp ứng tốt các yêu cầu kỹ thuật trong hệ thống công nghiệp hiện đại mà vẫn tối ưu chi phí đầu tư cho doanh nghiệp.

  Van cổng ty chìm Trung Quốc là thiết bị dùng để đóng hoặc mở hoàn toàn dòng lưu chất bên trong đường ống. Điểm đặc trưng của dòng van này nằm ở thiết kế ty van được đặt gọn bên trong thân van và không trồi lên khi vận hành đóng mở. Khi xoay tay quay, ty van chỉ xoay tròn tại chỗ để nâng hạ cánh van chứ không trồi lên trên. Thiết kế này giúp tiết kiệm không gian lắp đặt và bảo vệ phần ren bên trong khỏi các tác động trực tiếp của môi trường bên ngoài.

  Hiện nay, van cổng ty chìm Trung Quốc luôn là ưu tiên lựa chọn hàng đầu của các đơn vị thầu cơ điện, nhà thầu xây dựng và các nhà máy công nghiệp nhờ tính ứng dụng cực kỳ linh hoạt và khả năng cung ứng hàng hóa nhanh chóng. Sane phẩm được sử dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải, PCCC, HVAC hay hạ tầng tưới tiêu nông nghiệp...

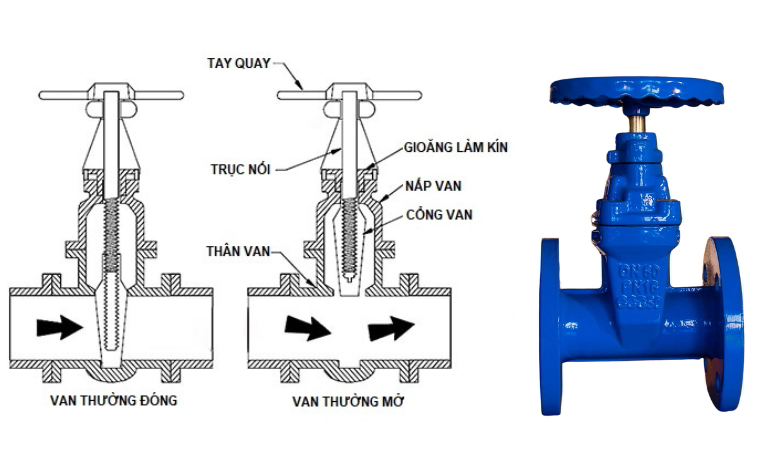

Cấu tạo và nguyên lý hoạt động van cổng ty chìm Trung Quốc

Cấu tạo van cổng ty chìm Trung Quốc

Van cổng ty chìm Trung Quốc được cấu tạo từ các bộ phận chính như:

• Thân van: Là bộ phận chịu áp lực chính, thường được đúc từ gang cầu, gang xám, bên ngoài được phủ lớp sơn Epoxy chống ăn mòn. 2 bên thân van được thiết kế 2 mặt bích để kết nối đường ống.
• Nắp van: Là phần nắp phía trên thân van, giữ cố định trục van và có gioăng làm kín để ngăn lưu chất tràn ra ngoài.
• Trục van: Làm bằng thép không gỉ, thiết kế ren chìm ở phần dưới để khớp với cánh van. Bộ phận này nhận lực từ tay quay truyền xuống đĩa van. Khi vận hành tuy không di chuyển lên xuống mà xoay tròn.
• Cánh van: Bộ phận trực tiếp chặn hoặc mở dòng nước. Thông thường cánh van bằng gang đúc và được bọc một lớp cao bì EPDM cao cấp để đảm bảo độ kín khít tuyệt đối, chống rò rỉ.
• Tay quay vô lăng: Đây là bộ phạn dùng để đóng mở van bằng thao tác thủ công. Bộ phận này thường được làm bằng thép hoặc gang.

Nguyên lý hoạt động

Van vận hành dựa trên cơ chế tịnh tiến của đĩa van

• Quá trình mở van: Khi quay vô lăng theo chiều ngược kim đồng hồ, ren trục van kéo đĩa van từ từ đi lên và nép vào hốc van. Lúc này, toàn bộ cửa van mở hoàn toàn, cho phép dòng lưu chất đi qua mà không làm giảm áp lực hay lưu lượng.
• Quá trình đóng van: Khi quay vô lăng theo chiều kim đồng hồ, trục van quay ngược lại, đẩy cánh van dịch chuyển tịnh tiến đi xuống cho đến khi ép chặt vào phần đáy lòng van. Lớp cao su bọc ngoài cánh van sẽ biến dạng nhẹ để ép sát vào vách thân van, tạo độ kín khít tuyệt đối chặn đứng dòng chảy.

Thông số kỹ thuật cơ bản của van cổng ty chìm Trung Quốc

• Kích cỡ: DN50 – DN400
• Vật liệu thân: Gang cầu, gang xám
• Sơn phủ: Epoxy
• Vật liệu đĩa: Gang bọc EPDM/ NBR
• Ty van: Inox 304
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: BS4504, DIN, JIS 10K, ANSI
• Áp lực làm việc: PN10 – PN16
• Nhiệt độ làm việc: 0 độ C – 80 độ C
• Môi trường hoạt động: Nước sạch, nước thải, PCCC, HVAC
• Xuất xứ: Trung Quốc
• Tình trạng hàng: Sẵn giao

Phân loại các mẫu van cổng ty chìm Trung Quốc phổ biến hiện nay

Theo chất liệu thân van

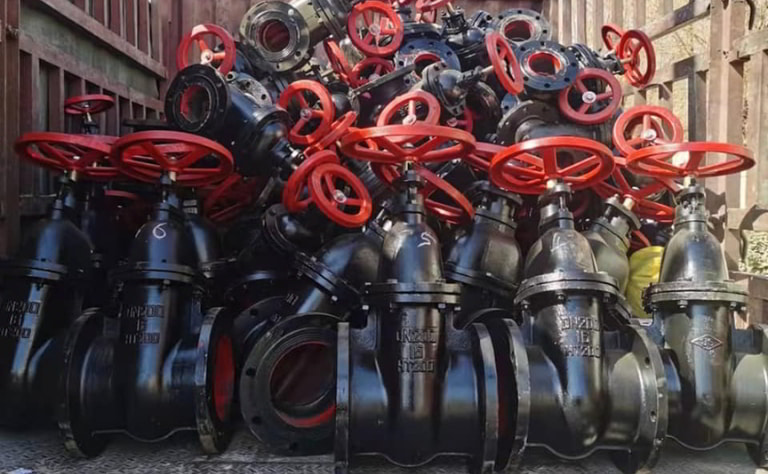

Van cổng ty chìm Trung Quốc thân gang

• Đây là dòng van được sử dụng rộng rãi nhờ giá thành hợp lý, độ bền cao và đáp ứng tốt nhiều hệ thống đường ống.
• Thân van được chế tạo từ gang xám hoặc gang cầu, bên ngoài phủ sơn Epoxy chống gỉ sét và chống ăn mòn hiệu quả.
• Dòng van này thường được ứng dụng trong hệ thống cấp thoát nước sạch, xử lý nước thải, hệ thống PCCC, HVAC.
• Van cổng ty chìm Trung Quốc thân gang có 2 model phổ biến là Z45X với đĩa van bọc cao su EPDM, giúp đóng kín và chống rò rỉ tốt, phù hợp cho nước sạch và Z45T với đĩa van bằng kim loại, có độ bền cơ học cao, thích hợp cho các hệ thống chứa nhiều tạp chất hoặc nước thải.

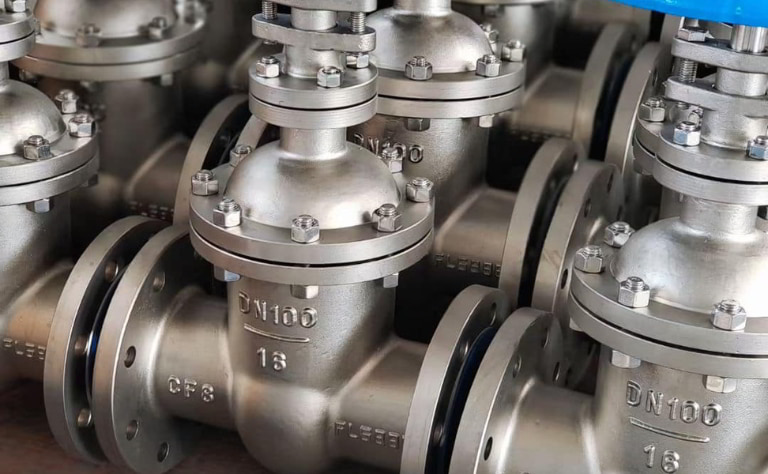

 Van cổng ty chìm Trung Quốc thân inox

• Đây là dòng van cổng cao cấp, được thiết kế để làm việc trong các môi trường có tính ăn mòn cao mà các vật liệu thông thường khó đáp ứng được.
• Thân van được chế tạo từ inox 304 hoặc inox 316, có khả năng chống oxy hóa, chống ăn mòn hóa học, kháng axit tốt và đảm bảo độ bền lâu dài. Bên cạnh đó, van còn sở hữu thiết kế nhỏ gọn, bề mặt sáng bóng, mang lại tính thẩm mỹ cao và dễ dàng vệ sinh.
• Van cổng ty chìm Trung Quốc thân inox được ứng dụng rộng rãi trong các nhà máy chế biến thực phẩm, nước giải khát, dược phẩm, hóa chất và các hệ thống xử lý nước thải chứa hóa chất ăn mòn. Đây là lựa chọn phù hợp cho những hệ thống yêu cầu cao về độ sạch, độ bền và khả năng làm việc trong điều kiện khắc nghiệt.

 Van cổng ty chìm Trung Quốc thân thép

• Đây là dòng van chuyên dụng cho các hệ thống công nghiệp làm việc trong điều kiện nhiệt độ và áp suất cao.
• Thân van được chế tạo từ thép đúc có độ bền cơ học vượt trội, khả năng chịu va đập tốt và vận hành ổn định trong môi trường khắc nghiệt.
• Nhờ khả năng chịu nhiệt, chịu áp lực lớn và độ bền cao, dòng van cổng thép ty chìm thường được sử dụng trong các hệ thống lò hơi, nhà máy nhiệt điện, nhà máy hóa chất, hệ thống hơi nóng, dầu nóng và các đường ống công nghiệp yêu cầu độ an toàn cao.
• Đây là giải pháp phù hợp cho các hệ thống vận hành liên tục với điều kiện làm việc khắc nghiệt.

Theo kiểu điều khiển

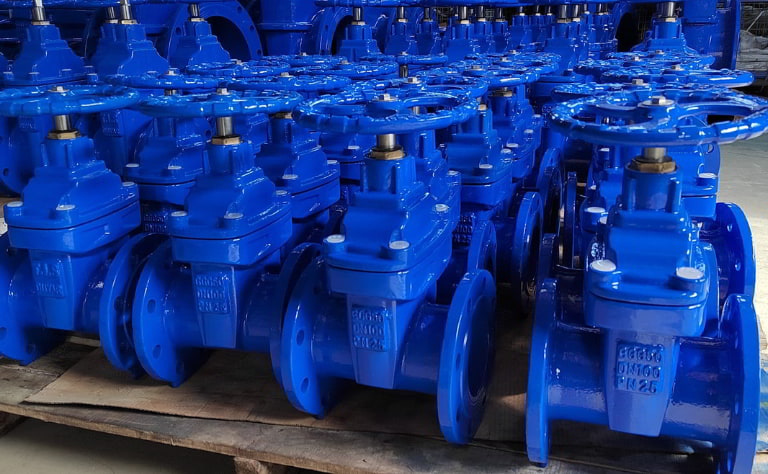

Van cổng ty chìm Trung Quốc tay quay

• Van cổng ty chìm tay quay là kiểu vận hành truyền thống và được sử dụng phổ biến nhất hiện nay nhờ thiết kế đơn giản, dễ sử dụng và chi phí đầu tư thấp.
• Van hoạt động bằng cách người dùng xoay vô lăng gắn trên đỉnh van để điều khiển ty van và đĩa van nâng lên hoặc hạ xuống, từ đó thực hiện quá trình đóng/mở dòng chảy.
• Dòng van này có ưu điểm là dễ vận hành, thuận tiện cho việc bảo trì, sửa chữa và không yêu cầu nguồn điện hỗ trợ.
• Van thường được lắp đặt tại các hệ thống đường ống lộ thiên, trạm bơm, phòng kỹ thuật hoặc những vị trí trên cạn, dễ dàng tiếp cận và nằm trong tầm thao tác của người vận hành.

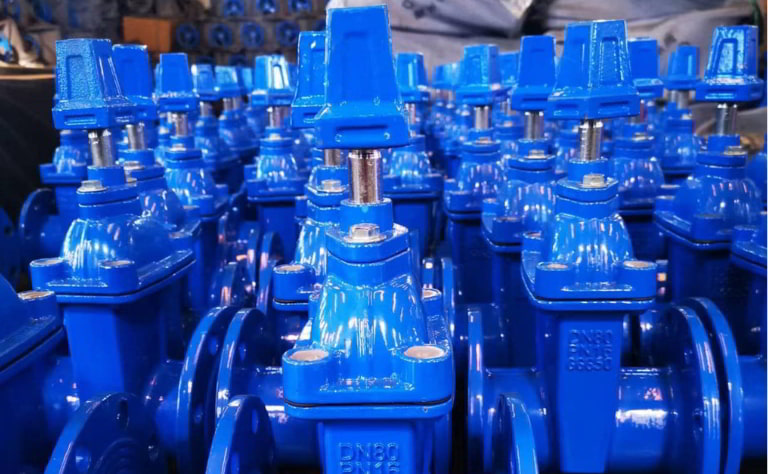

 Van cổng ty chìm Trung Quốc nắp chụp

• Van cổng ty chìm nắp chụp là dòng van được thiết kế chuyên dụng cho các vị trí lắp đặt chôn ngầm hoặc những không gian hạn chế diện tích.
• Thay vì sử dụng tay quay (vô lăng), phần đỉnh van được trang bị nắp chụp bảo vệ để điều khiển đóng/mở bằng thanh chữ T hoặc dụng cụ chuyên dụng. Thiết kế này giúp bảo vệ trục van khỏi tác động của môi trường bên ngoài, đồng thời hạn chế tình trạng người không có nhiệm vụ tự ý vận hành van.
• Dòng van này thường được sử dụng cho các hệ thống đường ống chôn ngầm dưới lòng đất, đường ống cấp nước đô thị, hệ thống PCCC, các rãnh kỹ thuật hoặc những vị trí chật hẹp không thể lắp đặt tay quay thông thường.

Đánh giá ưu và nhược điểm van cổng ty chìm Trung Quốc

Ưu điểm

• Giá thành kinh tế: Chi phí đầu tư thấp, rẻ hơn từ 30% - 50% so với van Hàn Quốc, Nhật Bản, phù hợp với nhiều công trình và giúp tiết kiệm ngân sách cho dự án.
• Thiết kế nhỏ gọn: Ty van nằm ẩn bên trong và không trồi lên khi mở, tiết kiệm diện tích, lý tưởng cho không gian hẹp hoặc chôn ngầm.
• Đa dạng mẫu mã: Có nhiều lựa chọn về vật liệu, kiểu vận hành và kích thước từ DN50 - DN400 để đáp ứng nhiều nhu cầu sử dụng.
• Dễ bảo trì: Linh kiện phổ biến, dễ thay thế và thuận tiện cho việc bảo dưỡng định kỳ.
• Độ kín cao: Hạn chế rò rỉ lưu chất, giúp hệ thống vận hành ổn định và an toàn.

Nhược điểm

• Khó nhận biết trạng thái: Vì ty van không di chuyển lên xuống, nên người vận hành khó có thể nhìn bằng mắt thường để biết van đang ở trạng thái mở hoàn toàn hay đóng một phần.
• Không phù hợp để điều tiết lưu lượng: Chỉ nên sử dụng ở trạng thái đóng hoặc mở hoàn toàn.
• Thời gian đóng mở tương đối lâu: Không phù hợp với các hệ thống yêu cầu đóng mở nhanh.
• Khó bảo dưỡng phần ty van: Khi xảy ra sự cố hỏng hóc hoặc kẹt ren bên trong, việc tháo lắp và sửa chữa phức tạp hơn so với van cổng ty nổi.
• Chất lượng không đồng đều: Phụ thuộc vào từng thương hiệu và nhà sản xuất, dễ mua phải hàng kém chất lượng nếu chọn sai đơn vị cung cấp.

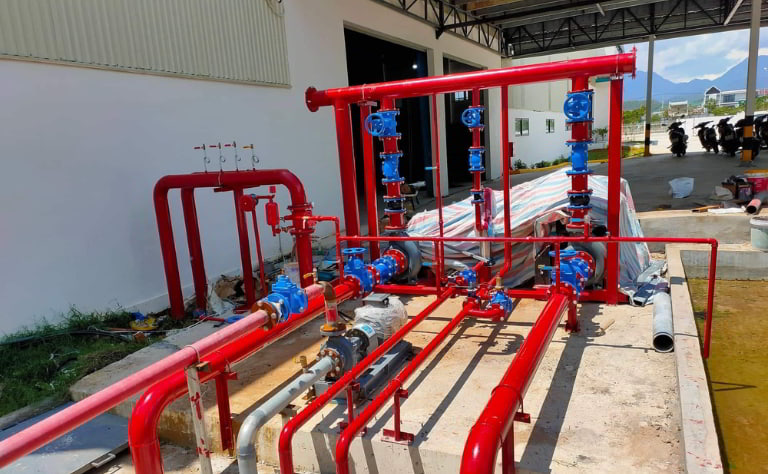

Ứng dụng của van cổng ty chìm Trung Quốc trong công nghiệp và dân dụng

  Van cổng ty chìm được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng đóng mở ổn định, độ kín cao và giá thành hợp lý. Một số ứng dụng phổ biến như:

• Hệ thống cấp nước sạch: Lắp đặt tại nhà máy nước, trạm bơm tăng áp, mạng lưới cấp nước đô thị, khu dân cư, chung cư và các công trình cấp nước sinh hoạt.
• Hệ thống xử lý nước thải: Sử dụng trong các trạm xử lý nước thải, nhà máy xử lý nước và hệ thống thu gom, dẫn truyền nước thải công nghiệp.
• Hệ thống PCCC: Lắp đặt trên đường ống cứu hỏa, cụm bơm PCCC, hệ thống cấp nước chữa cháy cho chung cư, tòa nhà cao tầng, trung tâm thương mại và nhà xưởng.
• Hệ thống HVAC: Được sử dụng trong hệ thống điều hòa trung tâm, đường ống nước làm mát (Chiller) và hệ thống giải nhiệt tuần hoàn.
• Nhà máy công nghiệp: Dây chuyền cấp nước quy trình, xử lý bùn, nước làm mát lò hơi trong các nhà máy thực phẩm, dược phẩm, hóa chất, xi măng, năng lượng.
• Công trình dân dụng và nông nghiệp: Lắp đặt trong các hệ thống cấp thoát nước tầng hầm khách sạn, bệnh viện, trường học, trung tâm thương mại, hệ thống tưới tiêu quy mô lớn, hạ tầng kỹ thuật khu dân cư và hệ thống thoát nước mưa chống ngập úng.

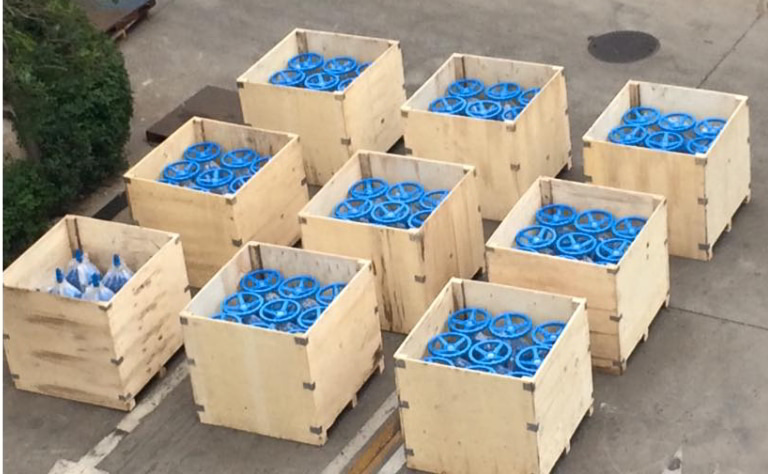

Địa chỉ mua van cổng ty chìm Trung Quốc chính hãng giá tốt

  Khi mua van cổng ty chìm Trung Quốc, việc lựa chọn đơn vị cung cấp uy tín sẽ giúp đảm bảo chất lượng sản phẩm, tối ưu chi phí và an tâm trong quá trình sử dụng.

  Nếu bạn đang băn khoăn chưa biết mua van cổng ty chìm Trung Quốc ở đâu thì Van công nghiệp Âu Việt chính là địa chỉ lý tưởng hiện nay.

Vì sao nên chọn Van Công nghiệp Âu Việt?

• Sản phẩm chính hãng: Có nguồn gốc xuất xứ rõ ràng, đầy đủ CO, CQ và tài liệu kỹ thuật.
• Đa dạng mẫu mã: Cung cấp nhiều dòng van cổng ty chìm từ DN50 - DN400, phù hợp cho nhiều hệ thống khác nhau.
• Nhiều tiêu chuẩn lựa chọn: Đáp ứng các tiêu chuẩn JIS, BS, DIN, áp lực PN10, PN16.
• Giá thành cạnh tranh: Nhập khẩu trực tiếp, hạn chế qua trung gian, giúp tối ưu chi phí đầu tư.
• Tư vấn kỹ thuật chuyên sâu: Hỗ trợ lựa chọn đúng kích thước, vật liệu, áp lực và tiêu chuẩn mặt bích phù hợp với hệ thống.
• Hàng có sẵn, giao hàng nhanh: Đáp ứng nhu cầu cho công trình, nhà máy, hệ thống cấp thoát nước và PCCC trên toàn quốc.
• Chính sách bảo hành rõ ràng: Hỗ trợ kỹ thuật trước, trong và sau khi mua hàng.

  Tóm lại, Van cổng ty chìm Trung Quốc là giải pháp tối ưu cho nhiều hệ thống công nghiệp và dân dụng nhờ ưu điểm về giá thành, độ bền, tính đa dạng và khả năng đáp ứng nhiều nhu cầu sử dụng khác nhau. Tuy nhiên, để đảm bảo hiệu quả vận hành lâu dài, người dùng cần lựa chọn đúng chủng loại, vật liệu, kích thước và đơn vị cung cấp uy tín để đảm bảo chất lượng sản phẩm.

  Liên hệ ngay HOTLINE: 0962 455 506 để được tư vấn và báo giá van cổng ty chìm Trung Quốc ưu đãi ngay hôm nay.
