Van cổng gang ty chìm

  Van cổng gang ty chìm là dòng van công nghiệp được sử dụng phổ biến trong hệ thống cấp thoát nước, PCCC và đường ống công nghiệp. Van có thân làm bằng gang, thiết kế ty chìm nằm bên trong giúp tiết kiệm không gian lắp đặt và phù hợp với các hệ thống ngầm hay khu vực hạn chế chiều cao. Với khả năng đóng mở kín tốt, độ bền cao và chi phí hợp lý, dòng van này ngày càng được ứng dụng rộng rãi trong cả công trình dân dụng và công nghiệp.

Giới thiệu về van cổng gang ty chìm

  Van cổng gang ty chìm hay còn gọi là van cửa gang ty chìm là dòng van công nghiệp dùng để đóng mở dòng lưu chất trong hệ thống đường ống thông qua việc nâng hay hạ đĩa van. Loại van này không phù hợp để điều tiết lưu lượng mà chủ yếu dùng cho chức năng đóng/mở hoàn toàn nhằm đảm bảo dòng chảy ổn định và hạn chế tổn thất áp suất.

  Van cổng gang ty chìm có đặc điểm nổi bật là trục ren được đặt hoàn toàn bên trong thân van. Khi vận hành, trục van chỉ quay tại chỗ, còn đĩa van sẽ di chuyển lên xuống để đóng hoặc mở dòng chảy. Do ty van không nhô lên hoặc thụt xuống trong quá trình hoạt động, van giúp tiết kiệm không gian lắp đặt và rất phù hợp với các hệ thống đường ống ngầm, hố van, hộp kỹ thuật hoặc những khu vực có chiều cao hạn chế.

  Van cổng gang ty chìm thường được chế tạo từ chất liệu gang cầu hay gang xám. Đây loại vật liệu có độ bền cơ học cao, chịu va đập tốt và giá thành cực kỳ hợp lý. Điều này giúp tối ưu chi phí đầu tư cho các công trình dân dụng, công nghiệp và hạ tầng quy mô lớn.

  Hiện nay, van cổng gang ty chìm được ứng dụng rộng rãi trong nhiều lĩnh vực như hệ thống cấp thoát nước, xử lý nước thải, PCCC, nhà máy sản xuất, khu công nghiệp, trạm bơm và các công trình hạ tầng kỹ thuật. Đây là một trong những dòng van được sử dụng phổ biến nhờ độ bền cao, vận hành ổn định và chi phí đầu tư kinh tế.

Cấu tạo và nguyên lý hoạt động van cổng ty chìm thân gang

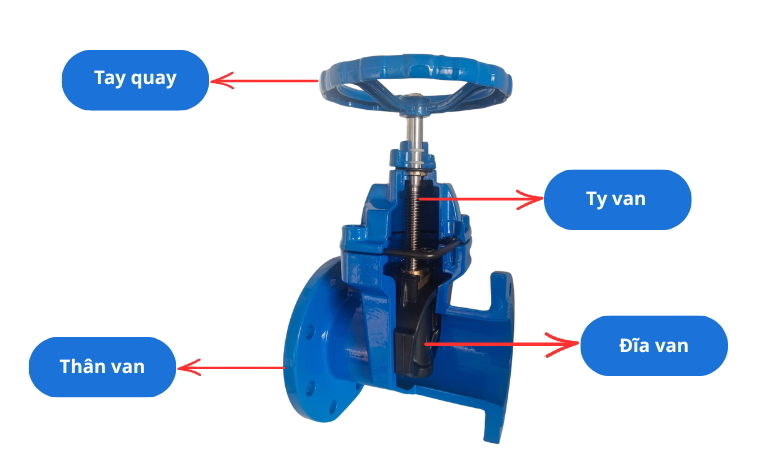

Cấu tạo

Van cổng gang ty chìm được cấu tạo từ các bộ phận chính như:

• Thân van: Được đúc nguyên khối bằng gang cầu hoặc gang xám, bên ngoài và bên trong đều được phủ một lớp sơn Epoxy cao cấp (màu xanh hoặc màu đỏ) dày để chống oxy hóa, chống ăn mòn từ môi trường và dòng lưu chất. Hai đầu thân van thiết kế dạng mặt bích tiêu chuẩn để kết nối với đường ống.
• Ty van: Làm bằng hợp kim thép không gỉ để chịu lực xoắn và chống rỉ sét. Ty van được tiện ren và kết nối trực tiếp với đĩa van, là bộ phận chuyển chuyển động từ tay quay xuống đĩa van để thực hiện thao tác đóng mở.
• Đĩa van: Bộ phận trực tiếp chặn hoặc cho dòng nước đi qua. Đĩa van thường làm bằng gang bọc một lớp cao su EPDM hay inox, giúp tăng độ kín và hạn chế rò rỉ.
• Bộ phận điều khiển: Có thể là tay quay vô lăng (vận hành thủ công bằng tay) hay nắp chụp (dành cho các đường ống chôn ngầm dưới lòng đất)
• Nắp van: Nằm ở phía trên thân van, liên kết với thân van bằng bu lông. Bộ phận này giữ cố định trục van và bảo vệ các chi tiết bên trong và có làm kín không cho lưu chất rò rỉ lên trên
• Gioăng làm kín: Được làm bằng cao su EPDM hay NBR, chúng được chèn giữa các chi tiết ghép nối để đảm bảo độ kín tuyệt đối, ngăn chặn rò rỉ

Nguyên lý hoạt động

Van hoạt động dựa trên nguyên lý truyền động ren:

• Trạng thái mở: Người vận hành quay tay quay theo chiều ngược kim đồng hồ. Lúc này ren trong đĩa van và ren ngoài của trục ăn khớp với nhau kéo đĩa van từ từ di chuyển lên để mở cửa van. Khi đĩa van nằm hoàn toàn ngoài phạm vi của dòng chảy, lưu chất có thể đi qua với lưu lượng tối đa mà không bị giảm áp lực.
• Trạng thái đóng van: Khi xoay vô lăng theo chiều kim đồng hồ, trục van xoay tròn theo chiều ngược lại, đẩy đĩa van hạ xuống vuông góc với dòng chảy, khi đĩa van hạ xuống điểm thấp nhất, nó ép chặt vào gioăng làm kín, chặn đứng hoàn toàn dòng chảy lưu chất

Lưu ý: Van cổng gang ty chìm chỉ nên sử dụng để đóng hay mở hoàn toàn, không nên sử dụng để điều tiết lưu lượng thường xuyên vì dễ làm mài mòn đĩa van và giảm tuổi thọ của thiết bị.

Thông số kỹ thuật chung van cổng gang ty chìm

• Kích thước: DN50 – DN600
• Vật liệu thân: Gang cầu, gang xám
• Đĩa van: Gang bọc cao su EPDM, inox
• Ty van: Inox 304, inox 316
• Kiểu vận hành: Tay quay, nắp chụp
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: BS 4504, JIS 10K, ANSI, DIN
• Áp lực hoạt động: PN10, PN16
• Nhiệt độ hoạt động: 0 -80 độ C
• Môi trường hoạt động: Nước sạch, nước thải, PCCC
• Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc…
• Bảo hành: Từ 12 tháng
• Tình trạng hàng: Sẵn giao

Phân loại van cổng gang ty chìm thông dụng hiện nay

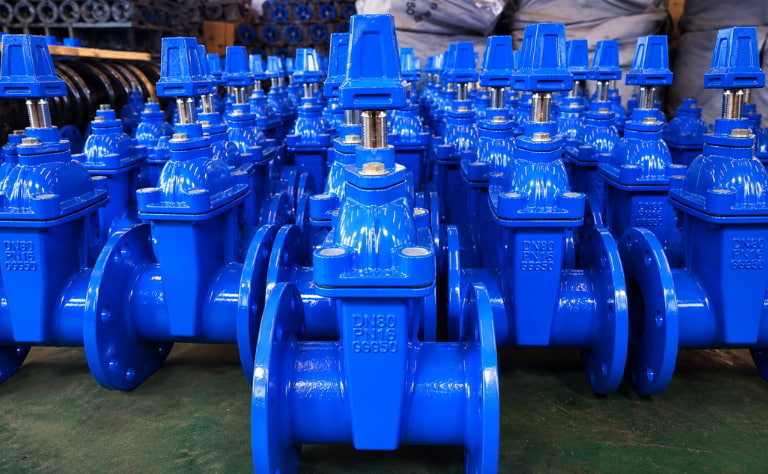

Van cổng gang ty chìm nắp chụp

• Van cổng gang ty chìm nắp chụp là dòng van sử dụng nắp chụp dạng vuông hoặc đa giác thay cho tay quay vô lăng để thực hiện thao tác đóng mở.
• Khi vận hành, người dùng sẽ sử dụng khóa chữ T chuyên dụng để kết nối với nắp chụp và xoay van. Chiều dài của khóa chữ T được lựa chọn phù hợp với độ sâu lắp đặt của hệ thống.
• Đây là dòng van được thiết kế chuyên dùng cho các hệ thống đường ống chôn ngầm dưới lòng đất, hố van, hố kỹ thuật có không gian chật hẹp.
• Thiết kế không có tay quay giúp tiết kiệm diện tích phía trên mặt đất, không gây cản trở cho người và phương tiện di chuyển. Đồng thời, việc không trang bị vô lăng cố định cũng giúp hạn chế tình trạng tự ý đóng mở van, góp phần nâng cao độ an toàn và bảo vệ hệ thống vận hành ổn định.

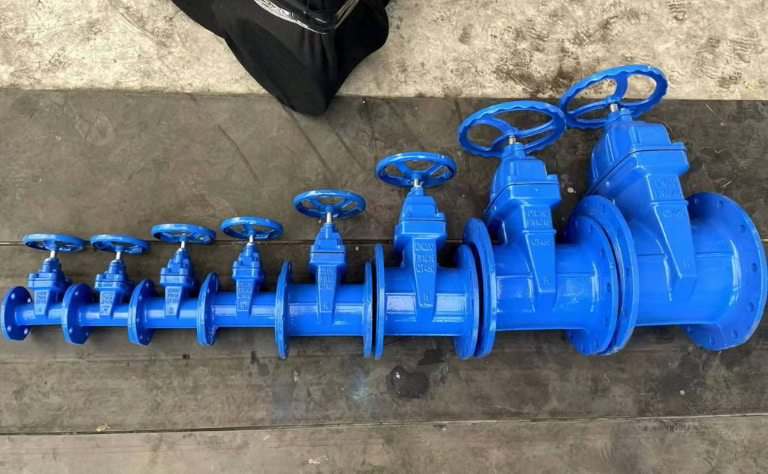

Van cổng gang ty chìm tay quay

• Van cổng gang ty chìm tay quay là dòng van được trang bị sẵn vô lăng bằng gang hoặc thép đúc gắn cố định trên đỉnh van, giúp người dùng dễ dàng thao tác đóng mở bằng tay. Đây là kiểu thiết kế phổ biến và được sử dụng rộng rãi trong các hệ thống công nghiệp và dân dụng.
• Van vận hành hoàn toàn thủ công, người sử dụng chỉ cần xoay vô lăng theo chiều kim đồng hồ để đóng van và xoay ngược chiều kim đồng hồ để mở van. Cách sử dụng đơn giản, trực quan và không cần dụng cụ hỗ trợ.
• Dòng van này thường được lắp đặt tại các vị trí lộ thiên, dễ quan sát và dễ tiếp cận như phòng bơm, trạm cấp nước, nhà máy sản xuất hoặc tủ kỹ thuật của các tòa nhà. Để thuận tiện cho việc vận hành, van cần được bố trí ở những nơi có đủ không gian để người dùng thao tác quay vô lăng dễ dàng.

Ưu và nhược điểm van cổng gang ty chìm

Ưu điểm

• Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt nhờ ty van nằm hoàn toàn bên trong thân van, giúp phù hợp với các hệ thống đường ống ngầm và khu vực có không gian hạn chế.
• Thân van chắc chắn, chống ăn mòn tốt nhờ được chế tạo từ gang cầu hoặc gang xám và phủ sơn Epoxy, giúp tăng độ bền, chống gỉ sét và kéo dài tuổi thọ sử dụng.
• Đóng mở nhẹ nhàng, vận hành ổn định nhờ cơ cấu truyền động đơn giản, giúp van hoạt động êm ái, bền bỉ và ít xảy ra sự cố trong quá trình sử dụng.
• Độ kín cao, hạn chế rò rỉ hiệu quả nhờ đĩa van bọc cao su EPDM, giúp van đóng kín hoàn toàn và đảm bảo hệ thống vận hành ổn định.
• Tổn thất áp suất thấp do đĩa van được nâng hoàn toàn khỏi dòng chảy khi vận hành, giúp lưu chất lưu thông dễ dàng và giảm sụt áp trong hệ thống.
• Chi phí đầu tư tối ưu nhờ giá thành thấp hơn đáng kể so với van inox hoặc van đồng cùng kích thước, giúp tiết kiệm chi phí cho các công trình quy mô lớn.
• Dễ dàng bảo trì và thay thế linh kiện nhờ cấu tạo đơn giản, giúp việc bảo dưỡng, sửa chữa diễn ra nhanh chóng và tiết kiệm chi phí vận hành.

Nhược điểm

• Không phù hợp để điều tiết lưu lượng vì van được thiết kế để đóng mở hoàn toàn, việc sử dụng để điều chỉnh dòng chảy liên tục có thể làm giảm tuổi thọ và hiệu suất hoạt động của van.
• Khó nhận biết trạng thái đóng mở bằng mắt thường do ty van nằm hoàn toàn bên trong thân van và không thay đổi vị trí khi vận hành.
• Thời gian đóng mở chậm hơn van bi hoặc van bướm vì cần thực hiện nhiều vòng quay để nâng hoặc hạ đĩa van.
• Ty van có thể bị mài mòn theo thời gian nếu không được vệ sinh, bôi trơn và bảo dưỡng định kỳ đúng cách.

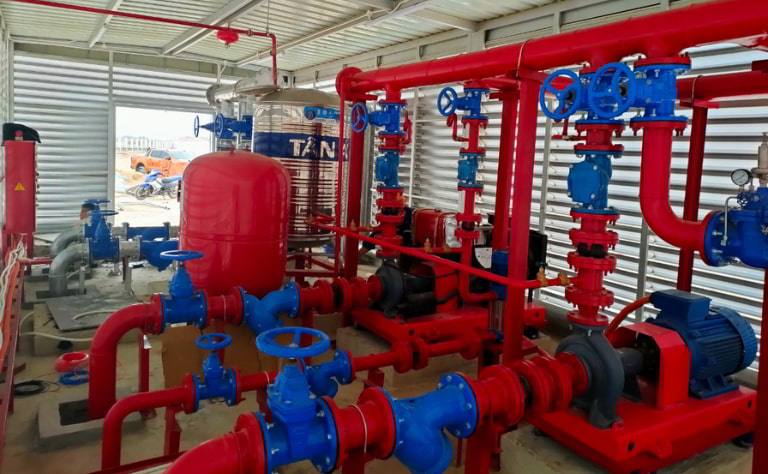

Ứng dụng thực tế van cổng gang ty chìm trong công nghiệp và dân dụng

  Hiện nay van cổng mặt bích được sử dụng rộng rãi trong công nghiệp và dân dụng. Một số ứng dụng tiêu biểu như:

• Hệ thống cấp nước sạch: Đây là ứng dụng phổ biến nhất, van được lắp đặt tại nhà máy nước, trạm bơm, mạng lưới cấp nước đô thị, khu dân cư, tòa nhà và khu công nghiệp để đóng ngắt và phân phối nguồn nước sạch.
• Hệ thống xử lý nước thải: Sử dụng trong nhà máy xử lý nước thải, khu công nghiệp và các trạm xử lý tập trung để kiểm soát dòng chảy của nước thải và các chất lỏng trong hệ thống.
• Hệ thống PCCC: Lắp đặt tại phòng bơm, đường ống cấp nước chữa cháy và hệ thống sprinkler nhằm kiểm soát và phân phối nguồn nước khi có sự cố.
• Hệ thống HVAC: Ứng dụng trong hệ thống chiller, tháp giải nhiệt và đường ống tuần hoàn nước tại tòa nhà, trung tâm thương mại và nhà máy để điều tiết nước làm mát.
• Hệ thống đường ống ngầm và cấp thoát nước đô thị: Thiết kế ty chìm nhỏ gọn, ít bám bụi và hạn chế ăn mòn giúp van phù hợp với các đường ống chôn ngầm, hố van và mạng lưới cấp thoát nước.
• Hệ thống thủy lợi và tưới tiêu: Sử dụng tại kênh mương, trạm bơm nông nghiệp và hệ thống tưới tiêu để điều tiết, phân phối nguồn nước phục vụ sản xuất nông nghiệp hiệu quả.

Lưu ý khi lắp đặt và sử dụng van cổng gang ty chìm

  Khi lắp đặt và sử dụng van cửa gang ty chìm để sản phẩm hoạt động ổn định, bền bỉ và đạt hiệu quả cao cần lưu ý các điểm sau:

Lưu ý khi lắp đặt

• Vệ sinh sạch đường ống trước khi lắp đặt để loại bỏ cặn bẩn, xỉ hàn và tạp chất, tránh làm hỏng đĩa van và gioăng làm kín.
• Lắp đặt đúng vị trí và đồng tâm với đường ống, đảm bảo khoảng cách giữa 2 mặt bích phù hợp với chiều dài van, không để van bị lệch hoặc chịu lực kéo từ đường ống.
• Đảm bảo mặt bích van phải cùng tiêu chuẩn hoặc có thể lắp lẫn với mặt bích đường ống và sử dụng gioăng làm kín phù hợp.
• Siết bu lông đối xứng theo hình chữ X với lực vừa phải để tăng độ kín và hạn chế rò rỉ.
• Chừa đủ không gian vận hành và bảo trì, đặc biệt đối với dòng van tay quay.

Lưu ý khi vận hành và sử dụng

• Chỉ sử dụng van ở trạng thái đóng hoặc mở hoàn toàn, không nên dùng để điều tiết lưu lượng vì có thể gây mài mòn đĩa van, cong ty và rò rỉ
• Khi vận hành cần thao tác nhẹ nhàng, nếu bị kẹt không dùng lực mạnh để tránh hỏng ty van hoặc gãy trục.
• Bảo dưỡng định kỳ gồm tra dầu mỡ trục van 3–6 tháng/lần, vệ sinh cặn bẩn bên trong và kiểm tra, thay thế gioăng khi có dấu hiệu hư hỏng để đảm bảo van hoạt động ổn định và kín khít.

Nên chọn mua van cổng ty chìm gang ở đâu uy tín, chính hãng?

  Hiện nay trên thị trường có rất nhiều đơn vị phân phối van công nghiệp nói chung và van cổng gang ty chìm nói riêng. Điều này giúp khách hàng có thêm nhiều lựa chọn, tuy nhiên cũng khiến việc mua hàng trở nên khó khăn hơn do nguy cơ gặp phải hàng giả, hàng nhái hoặc sản phẩm kém chất lượng.

  Nếu bạn đang băn khoăn chưa biết nên mua ở đâu uy tín, thì Van công nghiệp Âu Việt là một địa chỉ đáng tin cậy. Đây là đơn vị chuyên cung cấp van công nghiệp chính hãng với nhiều ưu điểm nổi bật:

• Van cổng ty chìm nhập khẩu trực tiếp từ các thương hiệu uy tín như AUT, Arita, Wonil, Shinyi, Samwoo…
• Đầy đủ chứng từ CO, CQ, catalog và hình ảnh thực tế rõ ràng
• Hàng luôn có sẵn số lượng lớn tại kho Hà Nội và TP. Hồ Chí Minh, đa dạng kích cỡ từ DN50 – DN600, đáp ứng cả nhu cầu dân dụng và dự án lớn
• Giá bán cạnh tranh, minh bạch, nhiều chính sách chiết khấu hấp dẫn cho đại lý và đơn hàng lớn
• Đội ngũ kỹ thuật giàu kinh nghiệm, tư vấn tận tình, giúp lựa chọn đúng sản phẩm và giải pháp phù hợp
• Hỗ trợ giao hàng toàn quốc, vận chuyển tận công trình

  Để được tư vấn kỹ thuật chi tiết và nhận báo giá ưu đãi, vui lòng liên hệ HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com.
