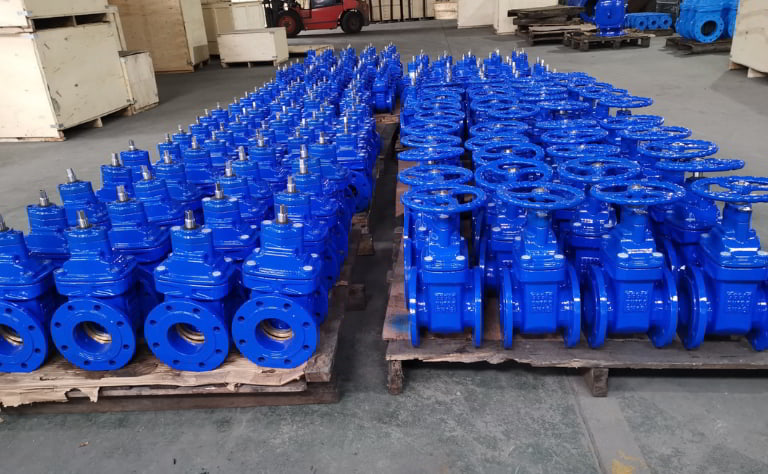

Van cổng ty chìm mặt bích tay quay

  Van cổng ty chìm tay quay mặt bích là một trong những dòng van công nghiệp được sử dụng rộng rãi trong các hệ thống đường ống hiện nay. Sản phẩm sở hữu thiết kế ty chìm nhỏ gọn, vận hành bằng tay quay vô lăng dễ sử dụng và kết nối mặt bích chắc chắn, giúp đảm bảo độ kín và độ bền cao. Nhờ đó, dòng van này trở thành lựa chọn phổ biến cho các hệ thống cấp thoát nước, PCCC, nhà máy và các công trình hạ tầng kỹ thuật.

Đôi nét về van cổng ty chìm mặt bích tay quay

  Van cổng ty chìm mặt bích tay quay là dòng van công nghiệp dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống đường ống. Van được vận hành bằng tay quay (vô lăng) và kết nối với đường ống thông qua hai mặt bích tiêu chuẩn, giúp lắp đặt chắc chắn và dễ bảo trì.

  Điểm đặc trưng của dòng van này là ty van không nhô lên khi vận hành mà được đặt hoàn toàn bên trong thân van. Nhờ đó, van có thiết kế gọn gàng, tiết kiệm không gian lắp đặt và phù hợp với các hệ thống đường ống có diện tích hạn chế.

  Van cổng ty chìm mặt bích tay quay có dải kích thước từ DN50 – DN300, đáp ứng đa dạng nhu cầu sử dụng cho các công trình dân dụng và công nghiệp. Sản phẩm được sử dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải, PCCC, HVAC…

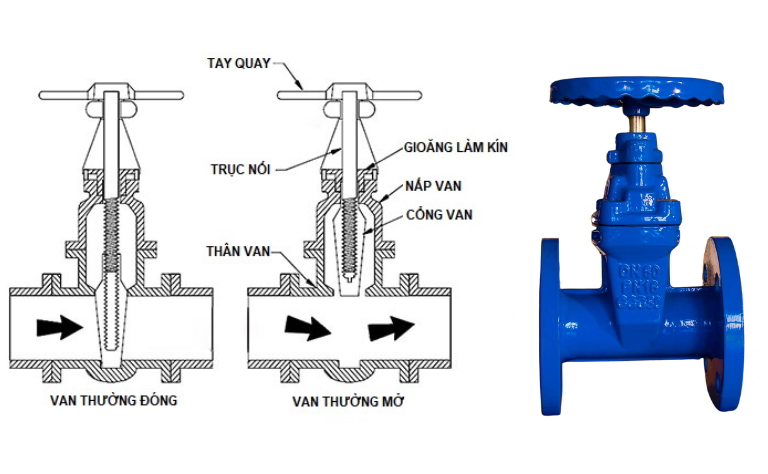

Cấu tạo và nguyên lý hoạt động của van cổng ty chìm mặt bích tay quay

Cấu tạo

  Van cửa ty chìm mặt bích tay quay được cấu tạo từ các bộ phận chính sau:

• Thân van: Là bộ phận chịu lực chính, thường được chế tạo từ gang, gang cầu, bên ngoài phủ thêm lớp sơn Epoxy chống ăn mòn. Hai đầu thân van được thiết kế dạng mặt bích tiêu chuẩn để kết nối với đường ống.
• Đĩa van: Là bộ phận trực tiếp đóng mở dòng chảy, đĩa van được kết nối với ty van và di chuyển lên xuống khi vận hành. Bộ phận này thường được làm bằng kim loại hoặc bọc cao su EPDM để tăng độ kín và hạn chế rò rỉ.
• Ty van: Là thanh kim loại có ren, có nhiệm vụ truyền chuyển động từ tay quay đến đĩa van. Khi vận hành, ty van chỉ xoay tại chỗ để nâng hoặc hạ đĩa van, đồng thời luôn nằm bên trong thân van và không thay đổi chiều cao.
• Tay quay (vô lăng): Là bộ phận nằm trên đỉnh van, dùng để điều khiển đóng mở van bằng thao tác xoay thủ công.
• Nắp van: Bảo vệ cụm ty van và hỗ trợ việc kiểm tra, bảo trì khi cần thiết.
• Gioăng làm kín: Giúp tăng độ kín khít giữa các bộ phận và ngăn ngừa rò rỉ lưu chất ra bên ngoài.

Nguyên lý hoạt động

  Van cổng ty chìm tay quay hoạt động theo cơ chế nâng hạ đĩa van thông qua chuyển động xoay của tay quay.

• Trạng thái mở: Khi xoay tay quay ngược chiều kim đồng hồ, trục ren sẽ kéo đĩa van đi lên tạo khoảng trống, van mở hoàn toàn cho lưu chất đi qua.
• Trạng thái đóng: Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống dưới và ép chặt vào gioăng làm kín, chặn ngang dòng chảy của lưu chất.

Thông số kỹ thuật cơ bản van cổng ty chìm mặt bích tay quay

• Kích thước: DN50 - DN300
• Vật liệu thân: Gang cầu, gang xám
• Đĩa van: Gang bọc cao su EPDM, inox
• Trục van: Thép không gỉ
• Kiểu vận hành: Tay quay
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: BS4504 PN10/PN16, JIS10K, DIN, ANSI
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: 0 – 80 độ C (đối với đĩa bọc cao su)
• Môi chất sử dụng: Nước sạch, nước thải, PCCC, HVAC
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Malaysia…
• Bảo hành: 12 tháng
• Tình trạng hàng: Sẵn kho.


Ưu và nhược điểm của van cổng ty chìm mặt bích tay quay

Ưu điểm

• Thiết kế nhỏ gọn nhờ ty van chìm bên trong, giúp tiết kiệm không gian và phù hợp với hệ thống đường ống chật hẹp hoặc hạn chế diện tích lắp đặt.
• Bảo vệ ty van tốt nhờ trục và ren ty được giấu bên trong, hạn chế tác động từ thời tiết, bụi bẩn và va đập bên ngoài.
• Không thay đổi kích thước lắp đặt khi vận hành, giúp van đóng mở thuận tiện và không gây vướng víu
• Vận hành nhẹ nhàng và an toàn nhờ tay quay giúp giảm lực tác động, thuận tiện sử dụng với các kích thước lớn và hạn chế hiện tượng búa nước gây hư hỏng đường ống.
• Kết nối chắc chắn nhờ kiểu lắp mặt bích, giúp chịu áp lực cao, chống rung tốt và thuận tiện cho việc bảo trì.
• Van cổng cho dòng chảy thẳng, không giảm áp nhờ đĩa van nằm ngoài lòng ống khi mở hoàn toàn, giúp lưu lượng và áp suất ổn định.
• Chống ăn mòn tốt nhờ thân van được phủ sơn Epoxy bên trong và bên ngoài, giúp bảo vệ khỏi quá trình oxi hóa và tác động của môi trường.
• Chi phí hợp lý nhờ quy trình thiết kế và sản xuất tối ưu, giúp giảm chi phí đầu tư và bảo trì so với dòng van cổng ty nổi.

Nhược điểm

• Không quan sát được trạng thái do ty van chìm bên trong, khiến khó nhận biết van đang mở hay đóng bằng mắt thường.
• Khó bảo dưỡng do cấu trúc ty van chìm, khiến việc tháo lắp, tra dầu mỡ và sửa chữa trục van phức tạp hơn.
• Dễ bị ăn mòn do bộ phận ren nằm trực tiếp trong lưu chất, dễ bám cặn và làm giảm tuổi thọ van.
• Không phù hợp để điều tiết lưu lượng thường xuyên do chỉ tối ưu cho trạng thái đóng/mở hoàn toàn

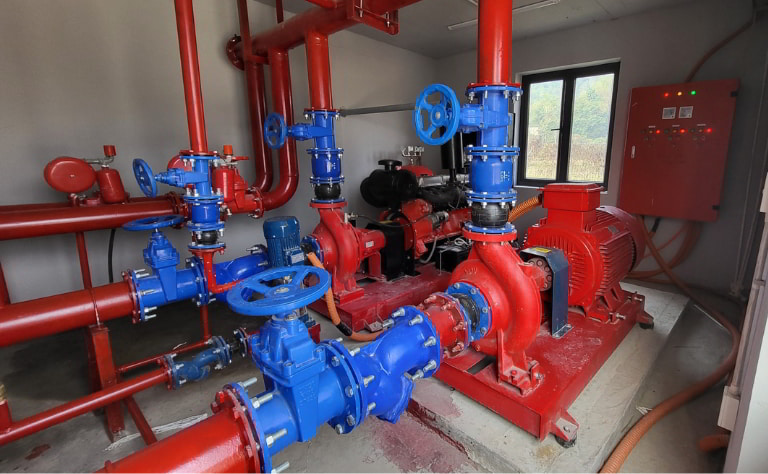

Ứng dụng thực tế của van cổng ty chìm mặt bích tay quay

  Hiện nay, van cổng ty chìm được ứng dụng rộng rãi trong nhiều lĩnh vực, tiêu biểu như:

• Hệ thống cấp nước sạch đô thị: Nhà máy nước đô thị, trạm bơm, mạng lưới đường ống chính và hệ thống cấp nước trục đứng tại các tòa nhà, chung cư để đóng mở và phân phối nước.
• Hệ thống thoát nước – nước thải: Ứng dụng trong xử lý nước thải, thoát nước mưa, đường ống công nghiệp để kiểm soát lưu lượng và ngăn dòng chảy ngược.
• Hệ thống PCCC: Lắp đặt trong trạm bơm, đường ống sprinkler, hệ thống chữa cháy để đảm bảo cấp nước nhanh khi cần (thường dùng van sơn màu đỏ để dễ nhận diện).
• Hệ thống HVAC: Điều tiết nước lạnh, nước giải nhiệt trong tòa nhà, trung tâm thương mại và nhà máy, giúp kiểm soát dòng chảy hiệu quả
• Nhà máy công nghiệp: Sử dụng trong các dây chuyền sản xuất để cô lập hoặc kiểm soát dòng chảy chất lỏng.
• Nông nghiệp – thủy lợi: Điều tiết nước tưới tiêu, kênh dẫn nước và trạm bơm phục vụ sản xuất nông nghiệp.

Hướng dẫn lựa chọn van cổng ty chìm mặt bích tay quay phù hợp cho dự án

  Để lựa chọn đúng loại van phù hợp với hệ thống, cần lưu ý các tiêu chí sau:

• Xác định kích cỡ van (Size): Chọn kích cỡ van phù hợp với đường ống để đảm bảo dòng chảy ổn định và tối ưu chi phí.
• Chọn đúng tiêu chuẩn mặt bích: Mặt bích của van phải khớp với mặt bích đường ống có sẵn tránh phát sinh chi phí chuyển đổi, tiêu chuẩn mặt bích phổ biến gồm BS (PN10, PN16), JIS 10K, DIN và ANSI tùy dự án.
• Xác định áp lực làm việc: Xác định áp suất làm việc của hệ thống (ví dụ: PN10, PN16) để chọn van chịu áp tương ứng. Áp lực là việc của van phải lớn hơn hoặc bằng áp lực thực tế của hệ thống.
• Lựa chọn vật liệu theo môi trường lưu chất: Nước sạch dùng thân gang cầu, đĩa bọc EPDM an toàn và kín tốt. PCCC dùng tương tự nhưng sơn epoxy đỏ. Nước thải hoặc hóa chất nhẹ nên chọn đĩa inox (SS304/SS316) hoặc gioăng NBR chống ăn mòn.
• Không gian lắp đặt và vận hành: Van ty chìm không tăng chiều cao khi vận hành, phù hợp khu vực hẹp hoặc lắp đặt ngầm. Nếu cần giám sát từ xa, nên chọn loại có công tắc tín hiệu thay vì loại thông thường.
• Ưu tiên sản phẩm chính hãng: Nên lựa chọn các thương hiệu uy tín, có đầy đủ CO, CQ, catalogue kỹ thuật và chính sách bảo hành rõ ràng.

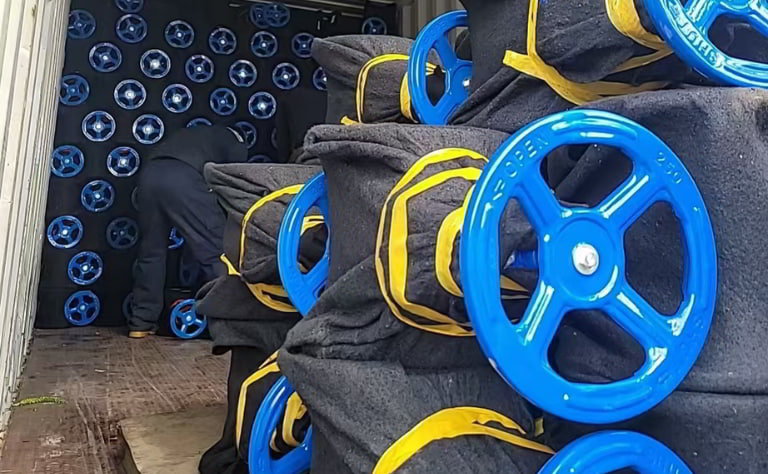

Địa chỉ mua van cổng ty chìm mặt bích tay quay chính hãng giá tốt

  Việc lựa chọn đơn vị cung cấp uy tín đóng vai trò quan trọng, ảnh hưởng trực tiếp đến chất lượng và độ bền của hệ thống. Nếu bạn đang tìm địa chỉ mua van cổng ty chìm mặt bích tay quay đáng tin cậy, Van công nghiệp Âu Việt là lựa chọn phù hợp.

  Van công nghiệp Âu Việt cam kết cung cấp sản phẩm chính hãng từ các thương hiệu uy tín như AUT, ARV, Arita, ShinYi, Woni, Samwoo, kèm đầy đủ CO, CQ, catalog và hình ảnh thực tế. Hàng luôn có sẵn số lượng lớn tại kho Hà Nội và TP HCM, đa dạng kích cỡ từ DN50 đến DN300, đáp ứng nhu cầu từ công trình nhỏ đến dự án lớn.

  Ngoài ra, sản phẩm được phân phối trực tiếp không qua trung gian nên giá luôn cạnh tranh. Đội ngũ kỹ thuật hỗ trợ 24/7, chính sách bảo hành minh bạch (thường 12 tháng) cùng dịch vụ giao hàng toàn quốc giúp khách hàng yên tâm khi lựa chọn.

  Tóm lại, van cổng ty chìm mặt bích tay quay là lựa chọn tối ưu cho các hệ thống đường ống hiện đại nhờ thiết kế nhỏ gọn, vận hành ổn định và độ kín cao. Sản phẩm phù hợp đa dạng ứng dụng từ cấp nước, PCCC đến công trình dân dụng và công nghiệp.

  Nếu quý khách đang tìm kiếm sản phẩm chính hãng với mức giá cạnh tranh, hãy liên hệ ngay HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com để được tư vấn chi tiết và nhận báo giá ưu đãi trong thời gian sớm nhất.
