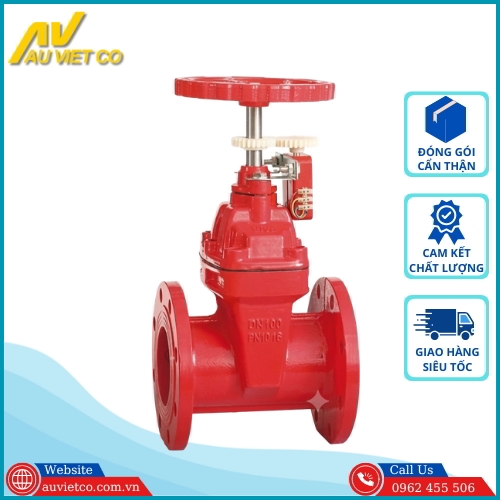

Van Cổng Ty Chìm Tín Hiệu Điện

  Van cổng ty chìm tín hiệu điện là giải pháp tối ưu cho hệ thống phòng cháy chữa cháy (PCCC), giúp vừa kiểm soát dòng chảy vừa giám sát trạng thái đóng/mở của van từ xa thông qua công tắc tín hiệu. Với khả năng vận hành ổn định, độ kín cao và đáp ứng tiêu chuẩn PCCC, sản phẩm được sử dụng rộng rãi trong các tòa nhà, nhà máy, trung tâm thương mại và nhiều công trình hiện đại.

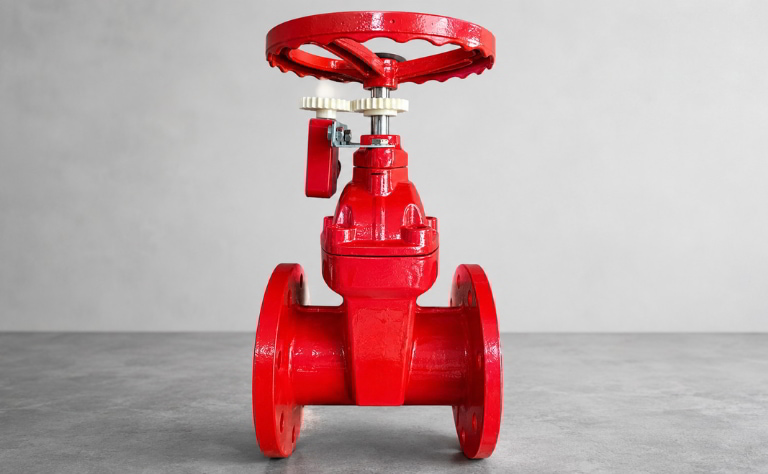

Tổng quan về van cổng ty chìm tín hiệu điện

  Van cổng ty chìm tín hiệu điện là dòng van cổng có phần ty van nằm thụt hoàn toàn bên trong thân van và được tích hợp thêm công tắc giám sát để gửi tín hiệu điện về tủ điều khiển trung tâm khi trạng thái đóng mở của van thay đổi.

  Khác với van cổng thông thường chỉ thực hiện chức năng đóng hoặc mở dòng lưu chất, van cổng ty chìm kèm công tắc giám sát vừa đảm nhiệm việc đóng ngắt đường ống vừa cung cấp tín hiệu trạng thái tới trung tâm điều khiển.

  Trong hệ thống PCCC, van cổng ty chìm tín hiệu có nhiệm vụ duy trì đường ống cấp nước chữa cháy luôn ở trạng thái sẵn sàng hoạt động. Nhờ được tích hợp công tắc giám sát, trạng thái đóng/mở của van được truyền về tủ điều khiển, giúp kỹ thuật viên theo dõi từ xa mà không cần đến trực tiếp vị trí lắp đặt, kịp thời phát hiện sự cố và đảm bảo hệ thống chữa cháy luôn hoạt động hiệu quả khi cần.

Cấu tạo và nguyên lý hoạt động van cổng ty chìm tín hiệu điện

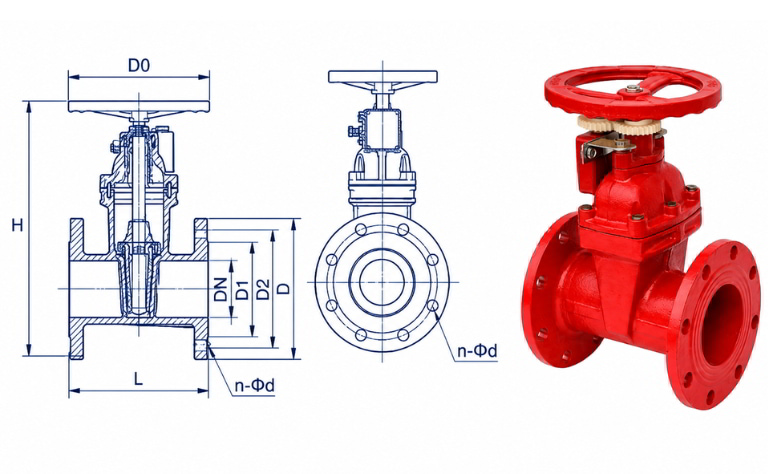

Cấu tạo

Van được cấu tạo từ 2 bộ phận chính là phần van cơ và phần cảm biến điện.

Phần van cơ ( Van cổng ty chìm)

• Thân van: Thường được đúc từ gang cầu hoặc gang xám, phủ lớp sơn epoxy cao cấp chống ăn mòn và chịu lực tốt.
• Đĩa van: Làm từ gang bọc cao su EPDM an toàn với nguồn nước sạch, có hình nêm, di chuyển lên hay xuống để mở hay chặn dòng chảy lưu chất.
• Ty van: Làm bằng thép không gỉ (Inox 304/316), thiết kế ren ẩn bên trong thân van (ty chìm), khi vận hành mở van, ty van không bị đẩy cao lên phía trên, giúp tiết kiệm không gian lắp đặt.
• Tay quay: Bộ phận vận hành thủ công bằng tay để đóng mở van.
• Gioăng làm kín: Làm từ cao su EPDM hay PTFE giúp van không bị rò rỉ lưu chất.

Phần tín hiệu điện

• Được liên kết trực tiếp với trục van nhận biết hành trình dịch chuyển của đĩa van, bao gồm các cảm biến vị trí và dây đấu nối để truyền tải trạng thái đóng mở.

Nguyên lý hoạt động

  Van cổng ty chìm tín hiệu điện hoạt động theo cơ chế đóng/mở cơ học kết hợp với công tắc giám sát hành trình.

  Khi mở van, người vận hành quay tay quay ngược chiều kim đồng hồ, đĩa van nâng lên cho phép lưu chất đi qua với lưu lượng tối đa. Đồng thời, công tắc giám sát sẽ chuyển trạng thái và gửi tín hiệu về tủ điều khiển để xác nhận van đang ở vị trí mở.

  Ngược lại, khi đóng van, người vận hành quay tay quay theo chiều kim đồng hồ, khiến đĩa van từ từ hạ xuống và chặn hoàn toàn dòng nước đi qua. Lúc này, công tắc giám sát sẽ thay đổi tiếp điểm và truyền tín hiệu về trung tâm điều khiển, giúp hệ thống nhận biết van đã được đóng.

  Để hạn chế tình trạng báo động giả trong quá trình vận hành, công tắc giám sát thường chỉ kích hoạt khi van thay đổi khoảng 2–3 vòng quay cuối trước khi đạt trạng thái đóng hoặc mở hoàn toàn. Điều này giúp hệ thống giám sát hoạt động chính xác và ổn định hơn.

Thông số kỹ thuật chung van cổng ty chìm tín hiệu điện

• Kích cỡ: DN50 – DN300
• Vật liệu thân: Gang
• Sơn phủ: Epoxy đỏ đặc trưng PCCC
• Đĩa van: Gang bọc cao su EPDM
• Nguồn điện giám sát: DC24V / AC220V
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS 10K, BS EN 1092, ANSI
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: 0 độ C – 80 độ C
• Môi trường làm việc: Nước sạch, nước PCCC
• Xuất xứ: Malaysia, Đài Loan, Hàn Quốc, Trung Quốc…
• Tình trạng hàng: Sẵn kho.

Ưu và nhược điểm của van cổng ty chìm tín hiệu điện

Ưu điểm

• Giám sát từ xa, dễ dàng theo dõi trạng thái đóng/mở của van qua hệ thống điều khiển mà không cần kiểm tra trực tiếp.
• Tiết kiệm không gian lắp đặt nhờ ty van không nhô lên khi vận hành, phù hợp với nơi có chiều cao hạn chế.
• Đóng kín tốt, đĩa van bọc cao su EPDM giúp hạn chế rò rỉ và tăng độ kín.
• Độ bền cao, thân van bằng gang phủ Epoxy chống ăn mòn, thích hợp với môi trường ẩm hoặc ngoài trời.
• Vận hành nhẹ, đóng mở dễ dàng nhờ thiết kế ren mịn.
• Dễ bảo trì, kết cấu đơn giản, thuận tiện cho việc tháo lắp và thay thế công tắc giám sát.

Nhược điểm

• Giá thành cao hơn van cổng thông thường.
• Không phù hợp để điều tiết lưu lượng trong thời gian dài.
• Cần đấu nối đúng kỹ thuật để tín hiệu giám sát hoạt động ổn định.
• Công tắc giám sát cần được kiểm tra định kỳ nhằm đảm bảo tín hiệu chính xác.

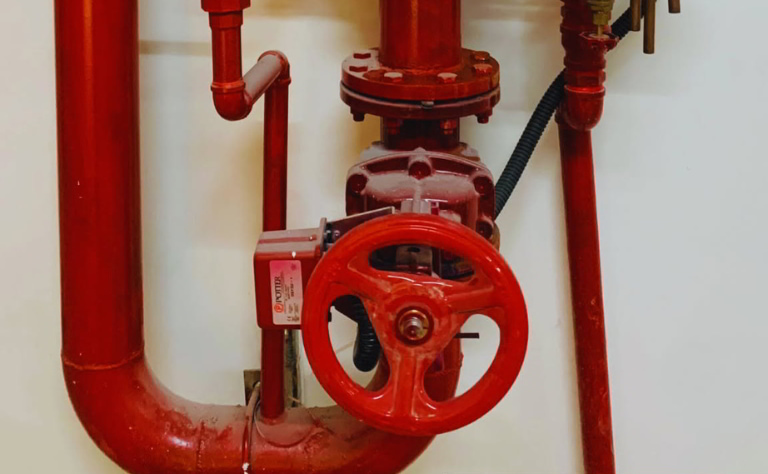

Ứng dụng thực tế van cổng ty chìm kèm công tắc giám sát

Hiện nay, van cổng ty chìm kèm công tắc giám sất được sử dụng rộng rãi trong nhiều công trình nhờ khả năng giám sát trạng thái đóng mở và đáp ứng yêu cầu an toàn của hệ thống PCCC. Tiêu biểu như:

• Hệ thống PCCC: Lắp đặt trên đường ống cấp nước chính, phòng bơm chữa cháy, hệ thống Sprinkler và Deluge để giám sát trạng thái van, đảm bảo nguồn nước luôn sẵn sàng khi có sự cố.
• Tòa nhà cao tầng: Giúp ban quản lý theo dõi trạng thái các van từ phòng điều khiển trung tâm, giảm thời gian kiểm tra trực tiếp.
• Nhà máy, khu công nghiệp: Sử dụng trong hệ thống chữa cháy tự động để nâng cao an toàn sản xuất và đáp ứng yêu cầu kiểm định PCCC.
• Trung tâm thương mại: Theo dõi liên tục tình trạng đóng/mở của van, hạn chế nguy cơ van bị đóng hoặc khóa ngoài ý muốn.
• Kho hàng, nhà xưởng: Đảm bảo hệ thống cấp nước chữa cháy luôn hoạt động ổn định, sẵn sàng xử lý khi xảy ra hỏa hoạn.

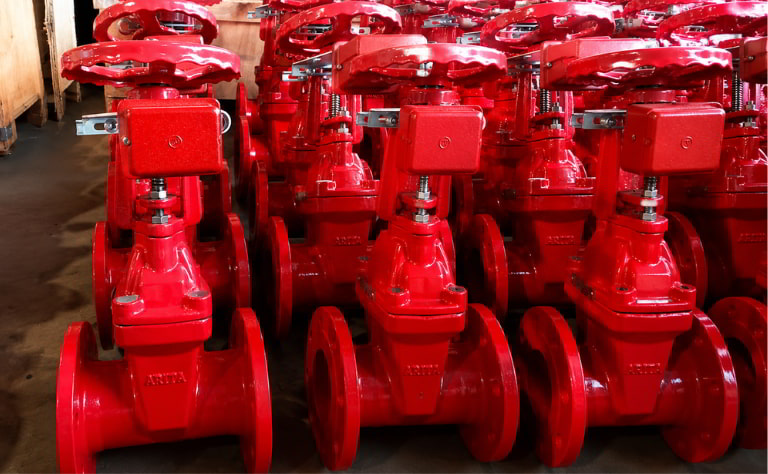

Địa chỉ mua van cổng ty chìm tín hiệu điện chính hãng

  Nếu bạn đang tìm đơn vị cung cấp van cổng ty chìm tín hiệu điện chính hãng, Van Công Nghiệp Âu Việt là địa chỉ đáng tin cậy với nhiều năm kinh nghiệm trong lĩnh vực nhập khẩu và phân phối thiết bị van công nghiệp, van PCCC.

Vì sao nên lựa chọn Van Công Nghiệp Âu Việt?

• Cung cấp đa dạng kích cỡ từ DN50 đến DN300.
• Hàng nhập khẩu chính hãng từ nhiều thương hiệu uy tín như Arita, ARV, Kitz
• Đầy đủ chứng từ CO, CQ.
• Báo giá nhanh cho dự án và công trình.
• Tư vấn lựa chọn sản phẩm phù hợp với từng hệ thống.
• Hỗ trợ giao hàng trên toàn quốc.
• Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật sau bán hàng.

  Ngoài van cổng ty chìm tín hiệu điện, chúng tôi còn cung cấp nhiều dòng van phục vụ hệ thống PCCC như van bướm tín hiệu điện, van một chiều, van báo động, y lọc, đồng hồ đo áp suất và các phụ kiện đường ống.

  Liên hệ ngay HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com để được tư vấn kỹ thuật chuyên sâu và báo giá các loại van cổng ưu đãi ngày hôm nay.

Câu hỏi thường gặp (FAQ)

Van cổng ty chìm tín hiệu điện dùng để làm gì?

  Van được dùng để đóng/ngắt dòng chảy của lưu chất trên đường ống, đồng thời gửi tín hiệu thông báo trạng thái đóng hoặc mở của van về tủ điều khiển trung tâm để người quản lý dễ dàng giám sát từ xa.

Van có thể điều tiết lưu lượng không?

  Không. Van cổng ty chìm tín hiệu điện chỉ phù hợp với hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Việc sử dụng van để điều tiết lưu lượng trong thời gian dài có thể làm mài mòn đĩa van và giảm tuổi thọ thiết bị.

Bộ tín hiệu điện hoạt động như thế nào?

  Bộ tín hiệu điện là một công tắc giám sát được lắp trên van để theo dõi trạng thái đóng/mở. Khi van mở hoặc đóng hoàn toàn, trục van sẽ tác động lên công tắc, làm thay đổi trạng thái tiếp điểm và truyền tín hiệu về tủ điều khiển PCCC hoặc hệ thống BMS, SCADA. Nhờ đó, người vận hành có thể giám sát trạng thái của van từ xa và kịp thời phát hiện khi có sự thay đổi bất thường.

Van cổng ty chìm tín hiệu điện khác gì van cổng ty nổi tín hiệu điện?

  Điểm khác biệt chính nằm ở kết cấu ty van. Van cổng ty chìm có ty van quay bên trong thân van nên không thay đổi chiều cao khi vận hành, phù hợp với không gian hẹp. Van ty nổi có ty di chuyển lên xuống, giúp quan sát trực quan trạng thái đóng mở nhưng yêu cầu khoảng không lớn hơn để lắp đặt.

Van có đạt tiêu chuẩn PCCC không?

  Phần lớn các dòng van cổng ty chìm PCCC từ các thương hiệu uy tín đều được sản xuất theo các tiêu chuẩn quốc tế như BS, DIN, ANSI hoặc AWWA và có khả năng tích hợp linh hoạt vào hệ thống báo cháy, hoàn toàn đủ điều kiện để kiểm định và nghiệm thu PCCC.

Giá van cổng ty chìm tín hiệu điện phụ thuộc vào những yếu tố nào?

  Giá van cổng ty chìm tín hiệu điện phụ thuộc vào nhiều yếu tố như kích thước (DN50–DN300), vật liệu chế tạo, áp lực làm việc, tiêu chuẩn kết nối mặt bích, loại công tắc giám sát, thương hiệu và xuất xứ.

  Ngoài ra, số lượng đặt hàng và yêu cầu của từng dự án cũng ảnh hưởng đến mức giá.

  Để nhận báo giá chính xác, khách hàng nên cung cấp đầy đủ thông tin về kích thước, áp lực, tiêu chuẩn kết nối và số lượng cần sử dụng.
