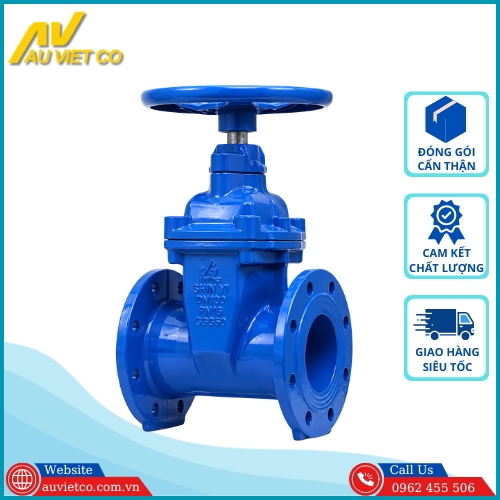

Van cổng ty chìm Shinyi

  Van cổng ty chìm Shinyi là dòng van công nghiệp được sử dụng rộng rãi trong các hệ thống cấp thoát nước, PCCC và công trình hạ tầng kỹ thuật. Sản phẩm thuộc thương hiệu ShinYi (Đài Loan) và được sản xuất tại Việt Nam. Điểm nổi bật của dòng van này là thiết kế ty van nằm bên trong thân, không thay đổi chiều cao khi vận hành, giúp tiết kiệm không gian và rất phù hợp với các hệ thống đường ống ngầm hoặc khu vực có diện tích lắp đặt hạn chế. Để hiểu rõ về dòng van này, mời các bạn cùng Van công nghiệp Âu Việt theo dõi ở bài viết dưới đây nhé!

Tổng quan về van cổng ty chìm Shinyi

  Van cổng ty chìm Shinyi là dòng van công nghiệp chất lượng cao của thương hiệu ShinYi (Đài Loan), được sản xuất trực tiếp tại nhà máy ở Việt Nam nên vừa đảm bảo tiêu chuẩn quốc tế vừa tối ưu chi phí. Nhờ độ bền cao, khả năng chống ăn mòn tốt và vận hành ổn định, dòng sản phẩm này trở thành sự lựa chọn hàng đầu cho các công trình hạ tầng lớn.

  Van cổng ty chìm Shinyi là loại van dùng để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống. Đặc điểm nổi bật của dòng van này là phần ty van nằm bên trong thân, khi vận hành chỉ xoay tròn tại chỗ mà không trồi lên hoặc hạ xuống như van ty nổi. Nhờ thiết kế này, van giúp tiết kiệm không gian lắp đặt, cực kỳ lý tưởng cho các hệ thống đường ống ngầm hoặc những khu vực lắp đặt có diện tích hạn chế.

  Hiện nay, van cổng ty chìm Shinyi có mặt ở hầu hết các dự án hạ tầng trọng điểm. Sản phẩm được ứng dụng rộng rãi từ hệ thống cấp thoát nước sạch đô thị, mạng lưới xử lý nước thải sinh hoạt cho đến các nhà máy công nghiệp. Đặc biệt, đây cũng là dòng thiết bị cốt lõi, đáp ứng hoàn hảo các yêu cầu khắt khe về độ kín và an toàn trong các hệ thống PCCC hiện nay.

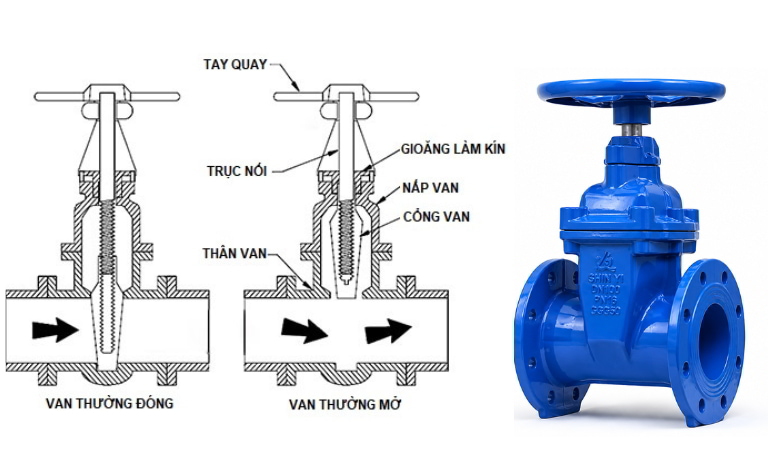

Đặc điểm cấu tạo van cổng ty chìm Shinyi

Van cổng ty chìm Shinyi được chế tạo từ các bộ phận chính như:

• Thân van gang cầu: Được đúc nguyên khối từ gang cầu bằng công nghệ hiện đại, chịu lực và chịu áp tốt. Toàn bộ thân van được phủ sơn Epoxy 2 thành phần dày 250 - 300 μm, chống ăn mòn và an toàn cho hệ thống nước sạch.
• Nắp van tháo rời: Được làm từ gang cầu chắc chắn, thiết kế tháo rời giúp dễ dàng kiểm tra, bảo trì và thay thế linh kiện. Nắp van được liên kết với thân van bằng bu lông inox chống gỉ, kết hợp gioăng cao su NBR hoặc EPDM giúp làm kín hiệu quả và hạn chế rò rỉ.
• Trục ty chìm inox: Làm từ inox 420, inox 304 hay inox 316, có khả năng chống ăn mòn, chịu lực tốt. Thiết kế ty chìm giúp chiều cao van không thay đổi khi vận hành, tiết kiệm không gian lắp đặt.
• Đĩa van bọc cao su EPDM: Đĩa làm từ gang cầu được bọc cao su EPDM toàn phần, tạo độ kín tuyệt đối, hạn chế rò rỉ và giảm nguy cơ kẹt van.
• Gioăng làm kín: Sử dụng vật liệu NBR hoặc EPDM, giúp ngăn lưu chất rò rỉ và bảo vệ các bộ phận bên trong.
• Bộ phận điều khiển: Shinyi cung cấp nhiều phương thức điều khiển như tay quay cho van nhỏ và vừa, nắp chụp để vận hành từ xa ở hệ thống lắp ngầm và hộp số trợ lực cho van kích thước lớn, giúp đóng mở dễ dàng hơn.
• Mặt bích kết nối tiêu chuẩn: Thiết kế dạng RF, tương thích với nhiều tiêu chuẩn quốc tế như BS, DIN, JIS và ANSI, giúp việc lắp đặt thuận tiện và chắc chắn.

Ưu điểm vượt trội của van cổng ty chìm Shinyi

  Van cổng được nhiều chủ đầu tư và kỹ sư tin dùng nhờ thiết kế tối ưu, độ bền cao và khả năng vận hành ổn định trong nhiều môi trường khác nhau. Cụ thể như:

• Tiết kiệm không gian lắp đặt: Thiết kế ty chìm giúp chiều cao van không thay đổi khi đóng mở, phù hợp với đường ống ngầm, tủ PCCC và những vị trí có không gian hạn chế.
• Độ kín cao, chống rò rỉ hiệu quả: Đĩa van bằng gang bọc cao su EPDM giúp đóng kín tuyệt đối, hạn chế rò rỉ và giảm nguy cơ kẹt đĩa trong quá trình vận hành.
• Chống ăn mòn vượt trội: Thân van được phủ sơn Epoxy cả trong và ngoài, giúp chống rỉ sét, kháng hóa chất và bảo vệ van khi làm việc trong môi trường khắc nghiệt hoặc chôn ngầm.
• Độ bền cao, tuổi thọ lâu dài: Thân van bằng gang cầu và trục van bằng inox có khả năng chịu lực tốt, kết cấu chắc chắn giúp van vận hành ổn định và bền bỉ theo thời gian.
• Dòng chảy lưu thông tối ưu: Khi mở hoàn toàn, đĩa van được nâng lên khỏi đường ống, giúp giảm tổn thất áp suất và đảm bảo lưu chất lưu thông hiệu quả.
• Vận hành nhẹ nhàng, chính xác: Thiết kế ren trục tối ưu giúp giảm ma sát, thao tác đóng mở dễ dàng, ít tốn sức và đảm bảo độ chính xác cao.
• Dễ lắp đặt và bảo trì: Van sử dụng kết nối mặt bích tiêu chuẩn, tương thích với nhiều hệ thống. Cấu tạo đơn giản giúp việc tháo lắp, thay thế linh kiện và bảo trì trở nên dễ dàng, tiết kiệm chi phí.
• Tính ứng dụng và an toàn cao: Phù hợp cho hệ thống cấp nước sạch, PCCC, xử lý nước và công nghiệp. Vật liệu an toàn, đảm bảo không ảnh hưởng đến chất lượng nguồn nước.
• Chi phí đầu tư hợp lý: Giá thành cạnh tranh, giúp tối ưu chi phí đầu tư so với nhiều dòng van nhập khẩu.

Các dòng van cổng ty chìm Shinyi thông dụng

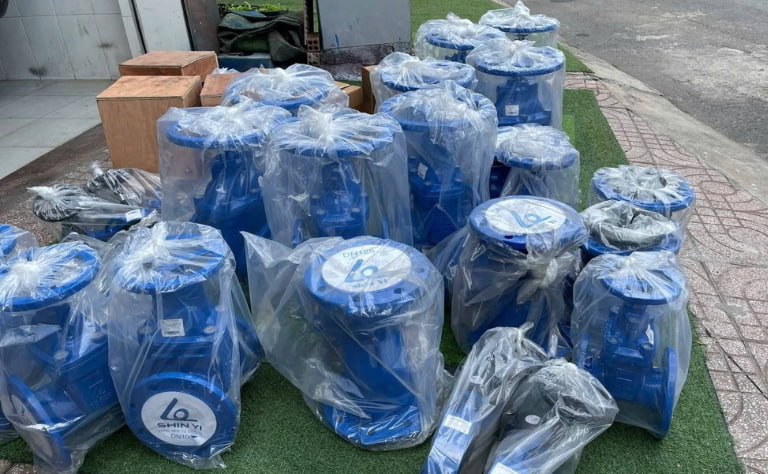

Van cổng ty chìm Shinyi tay quay (Model: RVHX)

• Van cổng ty chìm Shinyi tay quay (Model RVHX) là dòng van được sử dụng phổ biến nhờ thiết kế đơn giản, dễ vận hành và chi phí đầu tư hợp lý. Van được thiết kế tay quay (vô lăng) để đóng mở thủ công, người dùng chỉ cần xoay theo chiều kim đồng hồ để đóng van và xoay ngược chiều để mở van, giúp kiểm soát dòng chảy nhẹ nhàng và chính xác.
• Sản phẩm được chế tạo từ gang cầu chất lượng cao, đĩa van bọc cao su EPDM và phủ sơn Epoxy ≥ 250 μm để tăng khả năng chống ăn mòn và độ bền. Van sử dụng kiểu kết nối mặt bích tiêu chuẩn PN10, PN16 hoặc JIS 10K với dải kích cỡ từ DN50 đến DN600, đáp ứng đa dạng nhu cầu lắp đặt cho nhiều hệ thống đường ống khác nhau.
• Van cổng ty chìm tay quay RVHX thường được lắp đặt tại hệ thống đường ống lộ thiên, phòng bơm, trạm cấp nước, hệ thống xử lý nước và PCCC. Thiết kế ty chìm giúp tiết kiệm không gian lắp đặt, đồng thời thuận tiện cho việc vận hành và bảo trì định kỳ.

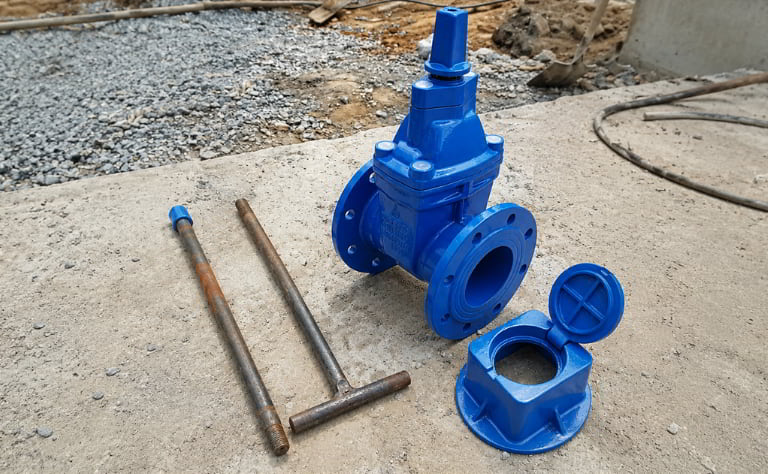

Van cổng ty chìm Shinyi nắp chụp (Model RVCX)

• Van cổng ty chìm Shinyi nắp chụp (Model RVCX) được thiết kế chuyên dụng cho các hệ thống cần tối ưu không gian lắp đặt, đặc biệt là các đường ống chôn ngầm dưới mặt đất.
• Khác với dòng tay quay, van sử dụng nắp chụp hình vuông hoặc ngũ giác thay cho vô lăng. Khi cần vận hành, người dùng sẽ sử dụng khóa chữ T kết hợp với hộp van để thực hiện thao tác đóng mở từ mặt đất một cách thuận tiện.
• Ưu điểm nổi bật của dòng van này là tiết kiệm tối đa diện tích lắp đặt, không cần không gian vận hành phía trên, đồng thời hạn chế tình trạng mất cắp tay quay hoặc người không có nhiệm vụ tự ý đóng mở van.
• Van cổng ty chìm nắp chụp Shinyi thường được lắp đặt tại các hệ thống cấp nước đô thị, khu dân cư, hệ thống hạ tầng kỹ thuật và mạng lưới cấp nước ngầm.

Van cổng ty chìm tín hiệu điện Shinyi (Model: RVGX)

• Van cổng ty chìm tín hiệu điện Shinyi (Model RVGX) là dòng van được thiết kế dành riêng cho các hệ thống yêu cầu giám sát và quản lý vận hành từ xa. Dòng van này đáp ứng các các tiêu chuẩn an toàn nghiêm ngặt trong hệ thống tự động hóa và đặc biệt được sử dụng phổ biến trong lĩnh vực phòng cháy chữa cháy (PCCC).
• Về cơ chế, van vẫn được đóng mở thủ công bằng tay quay như các dòng van thông thường. Tuy nhiên, phần cổ van được tích hợp thêm hộp công tắc giám sát để theo dõi trạng thái đóng mở.
• Khi van thay đổi vị trí khỏi trạng thái mở hoàn toàn hoặc đóng hoàn toàn, công tắc giám sát sẽ tự động kích hoạt và truyền tín hiệu điện ON/OFF về tủ điều khiển trung tâm như tủ BMS hoặc tủ điều khiển PCCC. Nhờ đó, người vận hành có thể theo dõi chính xác trạng thái đóng hoặc mở của van mà không cần kiểm tra trực tiếp tại hiện trường.
• Sản phẩm thường được lắp đặt trong hệ thống sprinkler, cụm bơm PCCC, đường ống cấp nước chữa cháy tại tầng hầm và các công trình yêu cầu kiểm soát chặt chẽ trạng thái vận hành của van.

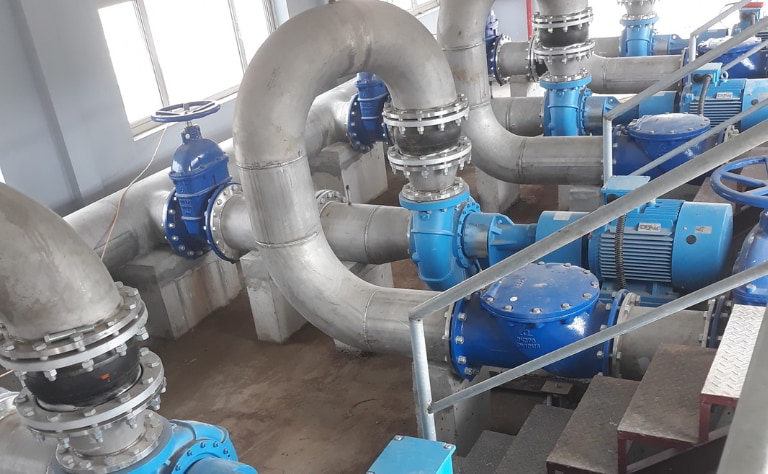

Ứng dụng thực tế của van cổng ty chìm Shinyi

  Van cổng ty chìm được ứng dụng rộng rãi trong nhiều hệ thống cấp thoát nước và công trình hạ tầng, tiêu biểu như:

• Hệ thống cấp nước sạch: Van được lắp đặt tại nhà máy nước, trạm bơm, hệ thống cấp nước đô thị, khu dân cư và các tòa nhà cao tầng để kiểm soát và phân phối nguồn nước sinh hoạt hiệu quả.
• Cấp nước sạch: Lắp đặt tại nhà máy nước, trạm bơm, mạng lưới cấp nước đô thị, khu dân cư và tòa nhà cao tầng để kiểm soát và phân phối nguồn nước sinh hoạt hiệu quả.
• Phòng cháy chữa cháy (PCCC): Sử dụng để đóng/ngắt nguồn cấp nước chính cho hệ thống chữa cháy tại nhà xưởng, kho bãi, trung tâm logistics và tòa nhà.
• Xử lý nước và nước thải: Phù hợp cho nhà máy nước sạch, trạm xử lý nước thải sinh hoạt và công nghiệp (môi trường có độ ăn mòn thấp).
• Sản xuất công nghiệp: Kiểm soát đường ống dẫn nước sản xuất, nước làm mát trong các nhà máy, khu chế xuất.
• Công trình ngầm và hạ tầng kỹ thuật: Sử dụng tại hệ thống ống chôn ngầm dưới lòng đất, hồ chứa, thủy lợi, khu đô thị, bệnh viện, trường học... giúp tối ưu hóa không gian vận hành.

Kinh nghiệm lựa chọn van cổng ty chìm Shinyi phù hợp với nhu cầu sử dụng

  Để lựa chọn van cổng ty chìm Shinyi phù hợp, đảm bảo hiệu quả vận hành và tối ưu chi phí đầu tư, bạn nên lưu ý các tiêu chí sau:

• Chọn đúng kích thước đường ống (DN): Kích thước van phải tương thích với đường ống đang sử dụng. Các kích cỡ phổ biến gồm DN50 đến DN300, lưa chọn đúng kích thước giúp hệ thống vận hành ổn định, hạn chế rò rỉ và tránh phát sinh chi phí chuyển đổi phụ kiện.
• Lựa chọn áp lực làm việc phù hợp (PN): Cần xác định áp suất vận hành của hệ thống để chọn van tương ứng. Các mức áp lực phổ biến là PN10, PN16 và PN25 đối với hệ thống áp lực cao. Sử dụng đúng áp lực giúp tăng độ bền và đảm bảo an toàn cho hệ thống.
• Kiểm tra tiêu chuẩn kết nối: Van Shinyi thường được chế tạo tiêu chuẩn BS EN 558-1, ISO 5752 hoặc ASME, đảm bảo tương thích hệ thống. Chọn van có tiêu chuẩn mặt bích phù hợp với mặt bích của đường ống để lắp đặt dễ, kín khít và tránh chi phí chuyển đổi.
• Lựa chọn vật liệu phù hợp với môi chất: Van Shinyi thường được chế tạo từ gang cầu phủ sơn Epoxy chống ăn mòn, lá van bọc cao su EPDM hoặc NBR. Nên lựa chọn vật liệu phù hợp với nhiệt độ và đặc tính của môi chất để nâng cao tuổi thọ sản phẩm.
• Chọn kiểu vận hành phù hợp: Van tay quay thích hợp với hệ thống lắp nổi, dễ vận hành và bảo trì. Đối với hệ thống đường ống ngầm hoặc không gian hạn chế, nên chọn loại nắp chụp.
• Ưu tiên nhà phân phối uy tín: Nên lựa chọn đơn vị cung cấp chính hãng, có đầy đủ giấy tờ CO, CQ, chính sách bảo hành rõ ràng và hỗ trợ kỹ thuật để đảm bảo chất lượng sản phẩm.

Báo giá van cổng ty chìm Shinyi

  Van cửa ty chìm Shinyi là thương hiệu liên doanh Việt Nam – Đài Loan, nổi bật với độ bền cao và giá hợp lý hơn so với các dòng van nhập khẩu từ châu Âu hay Hàn Quốc. Tuy nhiên, giá sản phẩm không cố định mà thay đổi tùy theo nhiều yếu tố kỹ thuật và thị trường.

Dưới đây là các yếu tố chính ảnh hưởng đến báo giá:

Kích thước van (DN)

• Kích thước van (DN) là yếu tố ảnh hưởng lớn nhất đến giá, vì kích thước càng lớn thì lượng vật liệu sử dụng càng nhiều nên giá thành càng cao.
•  DN50 – DN150 là nhóm kích thước nhỏ và trung bình, phổ biến, giá vừa phải và phù hợp cho các công trình dân dụng hoặc vừa.
• Trong khi đó, DN200 – DN300 (và lên đến DN600) là kích thước lớn, giá cao hơn do tiêu tốn nhiều vật liệu hơn và một số size lớn có thể cần đặt hàng trước.

Kiểu vận hành

• Dòng Tay quay (Model RVHX): Loại phổ biến, có mức giá tiêu chuẩn.
• Dòng Nắp chụp (Model RVCX): Thường có thể cao hơn hoặc tương đương tùy kích thước, thiết kế phù hợp đế lắp đặt ngầm.
• Dòng tín hiệu điện (Model RVGX), giá thành sẽ cao hơn hai dòng trên do tích hợp thêm bộ công tắc giám sát hành trình.

Áp lực làm việc và tiêu chuẩn kết nối

• Áp lực làm việc và tiêu chuẩn kết nối cũng ảnh hưởng trực tiếp đến giá van cổng ty chìm Shinyi.
• PN10, PN16 là loại phổ biến nên giá ổn định, trong khi PN25 có giá cao hơn do yêu cầu vật liệu dày và khả năng chịu lực tốt hơn.
• Bên cạnh đó, các tiêu chuẩn mặt bích thông dụng như BS và JIS thường có giá tối ưu hơn nhờ được sản xuất hàng loạt.

Số lượng đặt hàng

• Số lượng đặt hàng càng lớn thì giá càng tốt.
• Các đơn hàng dự án hoặc mua số lượng lớn thường được hưởng chiết khấu cao hơn. Ngoài ra, khi mua kèm phụ kiện như mặt bích, gioăng, bu lông…, tổng chi phí cũng sẽ được tối ưu hơn.

Biến động thị trường

• Giá van còn chịu ảnh hưởng bởi biến động thị trường, bao gồm giá nguyên liệu như gang, thép, cao su EPDM và sơn epoxy, cùng với chi phí vận chuyển, logistics và các loại thuế.
• Các yếu tố này thay đổi theo từng thời điểm nên giá sản phẩm có thể dao động.

  Vì vậy, để nhận báo giá chính xác, cần xác định đầy đủ các yếu tố như kích thước, kiểu vận hành, áp lực làm việc và số lượng đặt hàng.

Câu hỏi thường gặp (FAQ) - Van cổng ty chìm Shinyi

Van cổng ty chìm Shinyi có xuất xứ từ đâu?

  Van cổng ty chìm Shinyi là sản phẩm của thương hiệu ShinYi (Đài Loan), được chế tạo dựa trên công nghệ và tiêu chuẩn kỹ thuật Đài Loan.

  Tuy nhiên, các sản phẩm được phân phối trên thị trường hiện nay chủ yếu do nhà máy của Công ty Cổ phần Van ShinYi đặt tại Việt Nam (Đồng Nai) trực tiếp sản xuất

Van cổng ty chìm Shinyi có dùng cho nước thải được không?

  Có. Van có thể sử dụng cho hệ thống nước thải sinh hoạt hoặc nước thải có mức độ ăn mòn thấp. Tuy nhiên, đối với môi trường hóa chất hoặc nước thải có tính ăn mòn cao, cần lựa chọn vật liệu chuyên dụng phù hợp hơn.

Van cổng ty chìm Shinyi có phù hợp cho hệ thống PCCC không?

  Có. Nhờ khả năng chịu áp lực tốt, độ kín cao và vận hành ổn định, dòng van này rất được ưa chuộng trong các hệ thống PCCC.

Có nên dùng van cổng ty chìm Shinyi để điều tiết lưu lượng không?

  Không. Van cổng chỉ thiết kế để đóng hoàn toàn hoặc mở hoàn toàn. Việc sử dụng van để điều tiết lưu lượng trong thời gian dài có thể làm mài mòn đĩa van, giảm tuổi thọ và ảnh hưởng đến hiệu suất hoạt động của hệ thống.
