Van cổng ty chìm nắp chụp

   Van cổng ty chìm nắp chụp là dòng van công nghiệp chuyên dụng cho các hệ thống đường ống chôn ngầm hay không gian hạn chế. Với thiết kế ty chìm ẩn bên trong kết hợp nắp chụp nhỏ gọn thay thế cho tay quay cồng kềnh. Loại van này giúp tối ưu không gian lắp đặt đồng thời chống gỉ sét, kẹt van do bùn đất hay môi trường khắc nghiệt.

Tổng quan về van cổng ty chìm nắp chụp

  Van cổng ty chìm nắp chụp là dòng van công nghiệp dùng để đóng hoặc mở dòng chảy trong các hệ thống đường ống cấp thoát nước, PCCC và xử lý nước.

  Dòng van này có hai đặc điểm nổi bật:

• Thiết kế ty chìm: Khi vận hành, trục van chỉ quay bên trong thân van mà không di chuyển lên xuống, giúp chiều cao của van luôn cố định và tiết kiệm không gian lắp đặt.
• Thiết kế nắp chụp: Thay vì sử dụng tay quay, van được trang bị nắp chụp bằng gang ở đầu trục. Người dùng chỉ cần sử dụng thanh ty ngậm (trục nối dài) để thao tác từ mặt đất, thuận tiện cho các hệ thống lắp đặt ngầm.

  Nhờ thiết kế này, van đặc biệt phù hợp với hố van sâu, không gian chật hẹp và các hệ thống đường ống chôn ngầm dưới lòng đất.

  Hiện nay, van cổng ty chìm nắp chụp được sản xuất với nhiều kích thước từ DN50 đến DN600, đáp ứng đa dạng nhu cầu sử dụng và được ứng dụng rộng rãi trong hệ thống cấp nước đô thị, PCCC, xử lý nước thải và các công trình hạ tầng kỹ thuật.

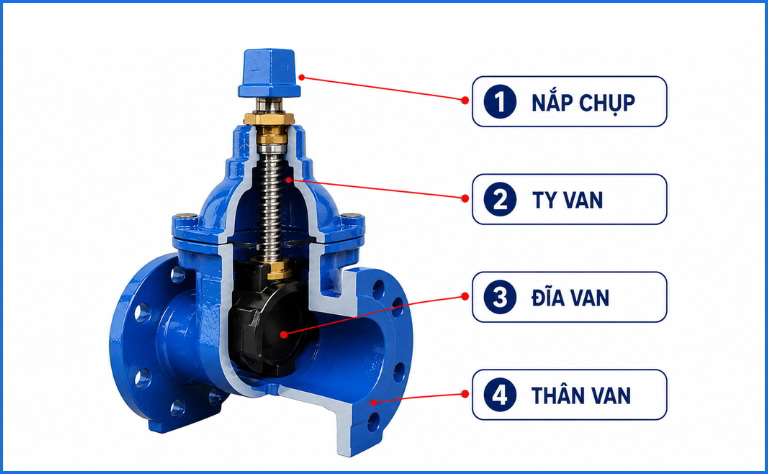

Cấu tạo van cổng ty chìm nắp chụp

Van cổng ty chìm nắp chụp được cấu tạo từ các bộ phận chính như:

• Thân van: Được đúc từ gang cầu hoặc gang dẻo, chịu lực tốt, chống va đập và được phủ sơn Epoxy chống ăn mòn, chống gỉ sét khi chôn ngầm hay lắp đặt ngoài trời.
• Đĩa van:  Là bộ phận trực tiếp đóng mở dòng chảy lưu chất. Có dạng như 1 cánh cửa làm bằng gang bọc cao su EPDM, giúp van đóng kín, hạn chế rò rỉ và phù hợp với hệ thống nước sạch.
• Ty van: Chế tạo từ chất liệu thép không gỉ, chống ăn mòn tốt. Thiết kế ty chìm nằm gọn bên trong thân, giúp chiều cao van không thay đổi khi vận hành, tối ưu không gian lắp đặt.
• Nắp chụp: Làm bằng gang, dạng vuông hoặc lục giác, thay thế tay quay và được vận hành bằng thanh ty ngậm.
• Gioăng làm kín: Làm từ cao su EPDM hoặc NBR, có tác dụng ngăn ngừa rò rỉ và đảm bảo độ kín cho hệ thống.

Nguyên lý hoạt động của van cổng ty chìm nắp chụp

Van cổng ty chìm nắp chụp hoạt động theo cơ chế truyền động ren xoắn, giúp nâng hoặc hạ đĩa van để đóng mở dòng lưu chất trong đường ống.

• Trạng thái mở van: Sử dụng tay vặn chữ T hoặc thanh ty ngậm để quay ngược chiều kim đồng hồ. Lúc này, đĩa van được kéo lên bên trong thân van, tạo khoảng trống cho lưu chất lưu thông dễ dàng.
• Trạng thái đóng van: Quay theo chiều kim đồng hồ, đĩa van sẽ hạ xuống và ép chặt vào bề mặt làm kín, ngăn dòng lưu chất đi qua.

Lưu ý khi sử dụng: Van chỉ phù hợp để đóng hoàn toàn hoặc mở hoàn toàn, không nên dùng để điều tiết lưu lượng vì có thể làm mài mòn đĩa van, giảm độ kín và rút ngắn tuổi thọ thiết bị.

Thông số kỹ thuật cơ bản van cổng ty chìm nắp chụp

• Kích thước: DN50 - DN600.
• Vật liệu thân: Gang cầu, gang dẻo.
• Ty van: Inox 304, inox 316.
• Đĩa van: Gang bọc cao su EPDM.
• Kiểu kết nối: Mặt bích.
• Tiêu chuẩn mặt bích: BS, DIN, JIS.
• Áp lực làm việc: PN10, PN16.
• Nhiệt độ làm việc: 0 – 80 độ C
• Môi chất sử dụng: Nước sạch, nước thải, nước chữa cháy.
• Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc…
• Bảo hành: 12 tháng
• Tình trạng hàng: Sẵn kho.

Đánh giá ưu và nhược điểm van cổng nắp chụp ty chìm

Ưu điểm

• Thiết kế nhỏ gọn, chiều cao van luôn cố định khi vận hành, giúp tiết kiệm không gian lắp đặt và phù hợp với các hệ thống đường ống ngầm.
• Độ kín cao nhờ đĩa van bọc cao su EPDM, giúp van đóng kín hoàn toàn và hạn chế tối đa tình trạng rò rỉ lưu chất.
• Tổn thất áp lực thấp do đĩa van nâng lên hoàn toàn khỏi dòng chảy khi mở, giúp lưu chất lưu thông ổn định và không bị cản trở.
• Khả năng chống ăn mòn tốt nhờ lớp sơn Epoxy bảo vệ bề mặt van khỏi độ ẩm, nước ngầm và các tác nhân gây gỉ sét.
• Vận hành thuận tiện, cho phép đóng mở van từ mặt đất bằng thanh ty ngậm hoặc chìa khóa chuyên dụng mà không cần tiếp cận trực tiếp vị trí lắp đặt.
• Độ bền cao, tuổi thọ sử dụng lâu dài, ít hư hỏng và dễ dàng bảo trì, bảo dưỡng.
• Đa dạng kích thước từ DN50 đến DN600, đáp ứng nhu cầu lắp đặt cho nhiều hệ thống đường ống khác nhau.

Nhược điểm

• Khó theo dõi trạng thái đóng/mở do ty van không trồi lên, nên không thể nhận biết bằng mắt thường mà phải kiểm tra trực tiếp.
• Nguy cơ kẹt ren ty van vì phần ren tiếp xúc với lưu chất, dễ bị bám cặn bẩn và cát sạn sau thời gian dài sử dụng.
• Thời gian đóng mở chậm hơn so với một số loại van khác như van bi hoặc van bướm.
• Khó sửa chữa và bảo trì khi lắp đặt ngầm, việc tiếp cận, thay thế linh kiện sẽ mất nhiều thời gian và công sức hơn
• Không phù hợp để điều tiết lưu lượng, chỉ nên sử dụng ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn để tránh làm hư hỏng đĩa van.

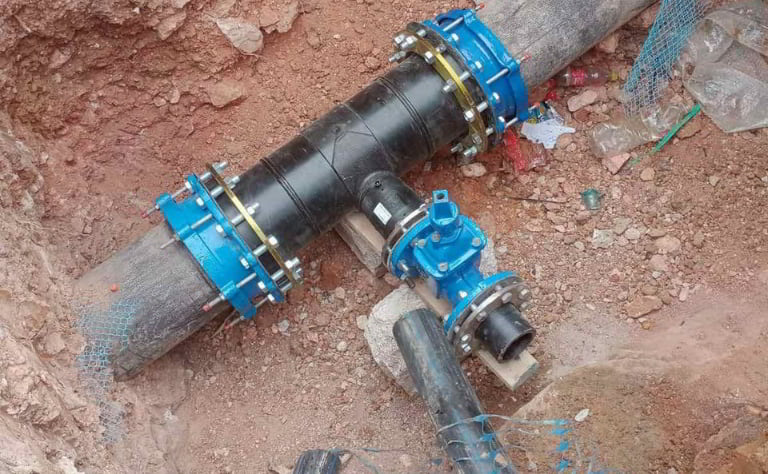

Ứng dụng thực tế van cổng ty chìm nắp chụp

  Van cổng ty chìm được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ thiết kế nhỏ gọn, phù hợp với các hệ thống lắp đặt ngầm và không gian hạn chế.

• Hệ thống cấp nước đô thị: Sử dụng trên các tuyến ống cấp nước sạch cho khu dân cư, chung cư và thành phố để đóng/mở và cô lập đường ống khi cần bảo trì.
• Hệ thống đường ống ngầm: Lắp đặt tại các hố van sâu, vỉa hè và mặt đường, cho phép vận hành từ mặt đất mà không cần đào bới khi đóng mở van.
• Hệ thống PCCC: Ứng dụng trên đường ống cấp nước chữa cháy, trạm bơm PCCC và hệ thống sprinkler, giúp tiết kiệm không gian lắp đặt.
• Hệ thống xử lý nước thải: Sử dụng tại các nhà máy xử lý nước thải, trạm bơm và hệ thống thoát nước ngầm, đồng thời giúp bảo vệ ty van khỏi cặn bẩn và môi trường khắc nghiệt.
• Hệ thống HVAC và làm mát trung tâm: Lắp đặt trong các hệ thống điều hòa trung tâm (chiller) và hệ thống làm mát tại tòa nhà, nhà máy có không gian hạn chế.
• Hệ thống đường ống công nghiệp: Sử dụng trong các đường ống dẫn nước, dầu, khí và một số loại hóa chất tại nhà máy, khu công nghiệp và các công trình hạ tầng kỹ thuật.

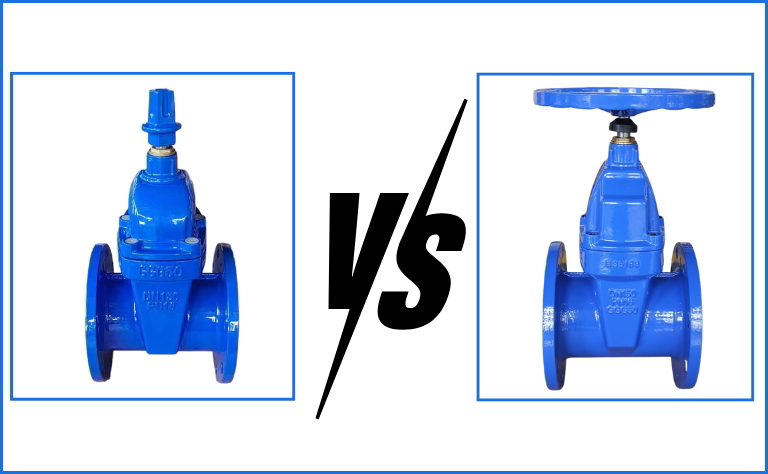

So sánh van cổng ty chìm nắp chụp và van cổng ty chìm tay quay

Như vậy:

• Van cổng ty chìm nắp chụp phù hợp với hệ thống đường ống chôn ngầm, công trình hạ tầng đô thị và các vị trí khó tiếp cận.
• Van cổng ty chìm tay quay phù hợp với hệ thống đường ống nổi, phòng kỹ thuật và những nơi cần thao tác đóng/mở thường xuyên.

Địa chỉ mua van cổng ty chìm nắp chụp uy tín

Hiện nay, trên thị trường có rất nhiều đơn vị cung cấp van cổng ty chìm nắp chụp. Nếu bạn đang tìm kiếm một địa chỉ uy tín thì Van Công Nghiệp Âu Việt là lựa chọn đáng tin cậy với đa dạng sản phẩm chính hãng, đáp ứng nhu cầu cho các hệ thống cấp nước, PCCC, xử lý nước thải và công trình hạ tầng kỹ thuật.

Lợi ích khi mua hàng tại Van Công Nghiệp Âu Việt

• Sản phẩm chính hãng, nguồn gốc xuất xứ rõ ràng.
• Đầy đủ giấy tờ CO-CQ, đảm bảo chất lượng và tiêu chuẩn kỹ thuật.
• Đa dạng kích thước từ DN50 đến DN600, phù hợp với nhiều hệ thống đường ống.
• Nhiều thương hiệu để lựa chọn như AUT, ARV, Arita, Shinyi, Wonil...
• Hỗ trợ tư vấn kỹ thuật chuyên sâu, giúp lựa chọn đúng sản phẩm.
• Báo giá cạnh tranh, minh bạch, tối ưu chi phí đầu tư.
• Chính sách bảo hành rõ ràng và giao hàng trên toàn quốc.

  Trước khi đặt mua, khách hàng nên cung cấp các thông tin như kích thước DN, tiêu chuẩn mặt bích, áp lực làm việc, môi chất sử dụng và vị trí lắp đặt để được tư vấn và lựa chọn sản phẩm phù hợp nhất.

  Tóm lại, van cổng ty chìm nắp chụp là giải pháp tối ưu cho các hệ thống đường ống ngầm hay không gian chật hẹp nhờ thiết kế nhỏ gọn, độ kín cao, độ bền tốt và khả năng vận hành thuận tiện. Để đảm bảo hệ thống vận hành ổn định và lâu dài, người dùng nên lựa chọn sản phẩm chính hãng, đúng thông số kỹ thuật và mua tại các đơn vị cung cấp uy tín.
