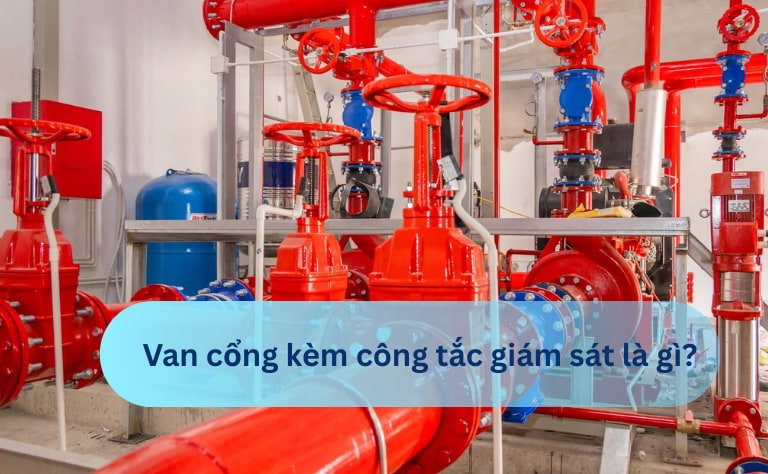

Van Cổng Kèm Công Tắc Giám Sát Là Gì?

  Van cổng kèm công tắc giám sát là loại van cổng được tích hợp thêm công tắc giám sát để theo dõi và truyền tín hiệu về trạng thái đóng/mở của van đến trung tâm điều khiển. Thiết bị được sử dụng phổ biến trong hệ thống PCCC, cấp nước và các đường ống cần giám sát trạng thái van từ xa. Trong bài viết dưới đây, hãy cùng Van Công Nghiệp Âu Việt tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động và ứng dụng của dòng van này nhé!

Van cổng kèm công tắc giám sát là gì?

  Van cổng kèm công tắc giám sát hay còn gọi là van cổng giám sát, van cổng tín hiệu điện, là dòng van cổng được tích hợp thêm bộ công tắc giám sát để theo dõi trạng thái đóng/mở của van và truyền tín hiệu về tủ báo cháy, tủ điều khiển hoặc hệ thống giám sát.

  Khác với các dòng van cổng thông thường phải kiểm tra trạng thái bằng mắt thường tại vị trí lắp đặt, van cổng tín hiệu điện có khả năng giám sát trạng thái van từ xa. Khi van bị thay đổi khỏi vị trí cài đặt, công tắc sẽ phát tín hiệu cảnh báo, giúp người vận hành nhanh chóng phát hiện và xử lý bất thường.

  Van cổng kèm công tắc giám sát chủ yếu được chế tạo từ gang cầu, ngoài ra còn có loại bằng inox và thép. Van thường được sơn màu đỏ hoặc xanh, trong đó màu đỏ phổ biến trong hệ thống PCCC, với kích thước thông dụng từ DN50–DN500. Sản phẩm được ứng dụng rộng rãi trong hệ thống PCCC, cấp thoát nước, thủy điện và các hệ thống đường ống cần giám sát trạng thái van.

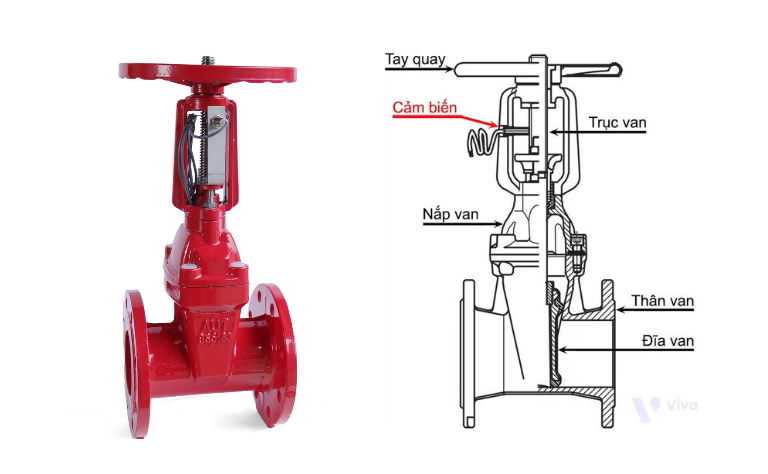

Cấu tạo chi tiết van cổng kèm công tắc giám sát

  Van cổng kèm công tắc giám sát được cấu tạo từ 2 phần chính là phần van cổng cơ học và phần công tắc giám sát.

Phần van cổng cơ học

• Thân van: Được chế tạo từ gang cầu, gang dẻo, thép hoặc inox, bên ngoài thường phủ sơn Epoxy để tăng khả năng chống ăn mòn và bảo vệ bề mặt. Hai đầu thân van được thiết kế mặt bích để kết nối chắc chắn với đường ống.
• Đĩa van: Là bộ phận trực tiếp đóng hoặc mở dòng chảy, thường làm bằng gang và bọc cao su EPDM. Lớp cao su giúp tăng độ kín, hạn chế rò rỉ khi van ở trạng thái đóng.
• Trục van: Thường được làm bằng thép không gỉ, có nhiệm vụ truyền lực từ tay quay đến đĩa van để thực hiện đóng/mở. Van có hai dạng chính là ty chìm và ty nổi, trong đó ty nổi giúp dễ quan sát trạng thái đóng/mở của van.
• Tay quay: Là bộ phận dùng để vận hành van thủ công. Khi xoay tay quay, chuyển động được truyền qua trục van để nâng hoặc hạ đĩa van. Với các van kích thước lớn, có thể sử dụng thêm hộp số để giảm lực vận hành.
• Gioăng làm kín: Được bố trí tại các vị trí ghép nối và khu vực trục van, có tác dụng tạo độ kín, ngăn lưu chất rò rỉ ra bên ngoài trong quá trình van hoạt động.

Phần công tắc giám sát

  Đây là bộ phận tạo nên sự khác biệt giữa van cổng thông thường và van cổng có tín hiệu. Công tắc giám sát bao gồm:

• Hộp bảo vệ: Làm bằng nhựa kỹ thuật hoặc hợp kim nhôm, có khả năng chống nước, bụi và va đập, bảo vệ linh kiện bên trong.
• Cần gạt/cơ cấu cảm biến: Kết nối với trục van hoặc cơ cấu chuyển động, nhận biết sự thay đổi vị trí khi van đóng hoặc mở.
• Hệ thống chuyển mạch điện: Thực hiện đóng/ngắt mạch điện khi trạng thái van thay đổi, thường sử dụng tiếp điểm NO/NC hoặc SPDT/Form C.
• Đầu nối tín hiệu: Dùng để kết nối công tắc với tủ báo cháy, tủ điều khiển, BMS hoặc PLC, truyền tín hiệu trạng thái van về hệ thống.


Nguyên lý làm việc van cổng giám sát

  Van cổng kèm công tắc giám sát hoạt động dựa trên sự kết hợp giữa điều khiển cơ học thủ công và giám sát trạng thái bằng điện. Cụ thể như sau:

 Vận hành cơ học

  Khi người vận hành xoay tay quay ngược chiều hay theo chiều kim đồng hồ, lực xoay sẽ tác động lên trục van, kéo đĩa van nâng lên hoặc hạ xuống. Khi đĩa van nâng hoàn toàn, dòng lưu chất được phép đi qua, còn khi đĩa van hạ xuống hoàn toàn, dòng chảy bị ngăn lại.

Giám sát bằng tín hiệu điện

Công tắc giám sát có nhiệm vụ phát hiện sự thay đổi vị trí của van và truyền tín hiệu về hệ thống điều khiển. Quá trình hoạt động diễn ra theo 3 bước:

• Phát hiện chuyển động: Khi đĩa van chuyển động đến vị trí giới hạn (đóng hoàn toàn hoặc mở hoàn toàn), ty van sẽ tác động vào lẫy của công tắc giám sát được lắp trên thân van.
• Đổi trạng thái: Lực tác động này làm các tiếp điểm điện bên trong công tắc chuyển đổi trạng thái đóng/mở mạch.
• Truyền tín hiệu: Tín hiệu điện báo trạng thái lập tức được truyền về tủ báo cháy PCCC, PLC, BMS hoặc hệ thống giám sát trung tâm.

  Lưu ý kỹ thuật: Thiết bị này không dùng điện để tự động đóng/mở van (khác với van điều khiển bằng điện). Van vẫn vận hành bằng cơ khí, còn điện chỉ dùng để giám sát và truyền tín hiệu trạng thái van về tủ PCCC, PLC hoặc BMS.

Phân loại van cổng kèm công tắc giám sát

  Van cổng kèm công tắc giám sát có thể được phân loại theo cấu tạo ty van, gồm hai dạng chính: van cổng ty nổi và van cổng ty chìm.

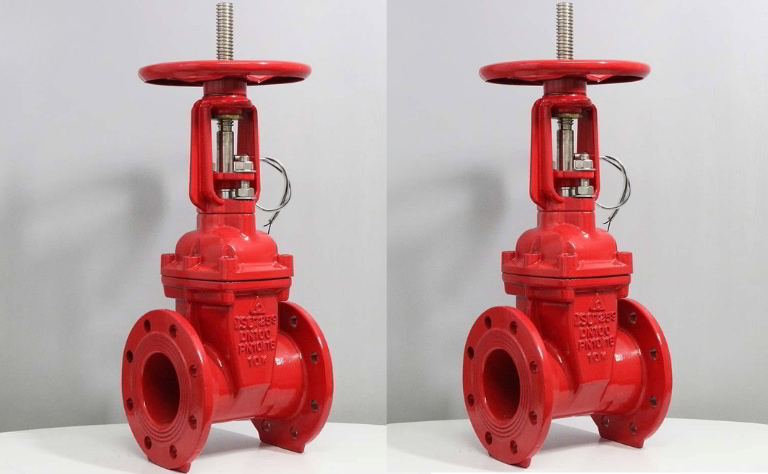

Van cổng ty nổi kèm công tắc giám sát

• Đây là dòng van cổng giám sát được sử dụng phổ biến nhất, đặc biệt là trong các hệ thống PCCC. Điểm đặc trưng của dòng van này là ty van nằm bên ngoài thân van và chuyển động lên xuống. Nhờ đó, trạng thái đóng/mở của van có thể quan sát trực tiếp thông qua vị trí của ty van.
• Công tắc giám sát được lắp để theo dõi chuyển động của ty. Khi ty van nâng lên hoặc hạ xuống, nó sẽ tác động trực tiếp vào lẫy của công tắc để gửi tín hiệu xác nhận trạng thái đóng/mở về trung tâm điều khiển.

Xem thêm: Van cổng ty nổi tín hiệu điện

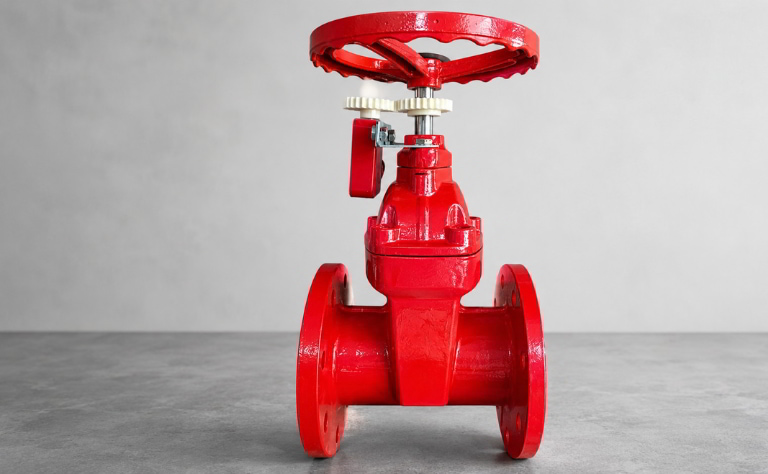

 Van cổng ty chìm kèm công tắc giám sát

• Khác với dòng ty nổi, van cổng ty chìm có thiết kế gọn gàng hơn với trục van hoàn toàn nằm bên trong thân van và giữ nguyên chiều cao cố định trong suốt quá trình vận hành (trục van chỉ xoay tròn tại chỗ để nâng/hạ đĩa van). Thiết kế ty chìm giúp van có kích thước gọn, phù hợp với những vị trí hạn chế về không gian lắp đặt.
• Tuy nhiên, do không thể quan sát trực tiếp chuyển động của ty van nên công tắc giám sát cần được bố trí và điều chỉnh phù hợp để phát hiện sự thay đổi vị trí của van. Khi van bị đóng hoặc dịch chuyển khỏi vị trí quy định, công tắc sẽ gửi tín hiệu về hệ thống giám sát.

Xem thêm: Van cổng ty chìm tín hiệu điện

Ưu và nhược điểm van cổng kèm công tắc giám sát

Ưu điểm

• Giám sát trạng thái từ xa: Hệ thống có thể theo dõi liên tục vị trí van và phát hiện khi van bị đóng hoặc dịch chuyển khỏi vị trí quy định mà không cần kiểm tra thủ công.
• Tăng an toàn cho hệ thống PCCC: Giúp kiểm soát các van trên đường ống PCCC, hạn chế tình trạng van bị đóng ngoài ý muốn và không sẵn sàng cấp nước khi xảy ra sự cố.
• Phát hiện thay đổi trái phép: Công tắc có thể gửi tín hiệu cảnh báo khi van bị người vận hành vô tình hoặc cố ý thay đổi vị trí.
• Độ bền cao: Van thường sử dụng thân gang phủ Epoxy, đĩa van bọc cao su và ty inox, giúp tăng khả năng chống ăn mòn và phù hợp với môi trường đường ống PCCC.
• Dễ tích hợp hệ thống: Tín hiệu từ công tắc có thể kết nối với tủ báo cháy, PLC, BMS hoặc hệ thống giám sát trung tâm, tùy cấu hình thiết bị.

Nhược điểm

• Chi phí cao hơn: Giá thành cao hơn van cổng thông thường do có thêm công tắc giám sát và cơ cấu liên kết, đấu nối tín hiệu.
• Đóng/mở vẫn bằng tay: Công tắc chỉ có chức năng giám sát, không tự động vận hành van. Vì vậy, việc đóng/mở vẫn cần thực hiện bằng tay quay.
• Hạn chế với đường ống nhỏ: Dòng van này thường được sử dụng cho các kích thước đường ống từ DN50 trở lên, tùy từng nhà sản xuất.
• Yêu cầu lắp đặt đúng kỹ thuật: Công tắc phải được lắp và điều chỉnh chính xác, đồng thời hệ thống dây tín hiệu cần được đấu nối đúng để đảm bảo cảnh báo hoạt động ổn định.

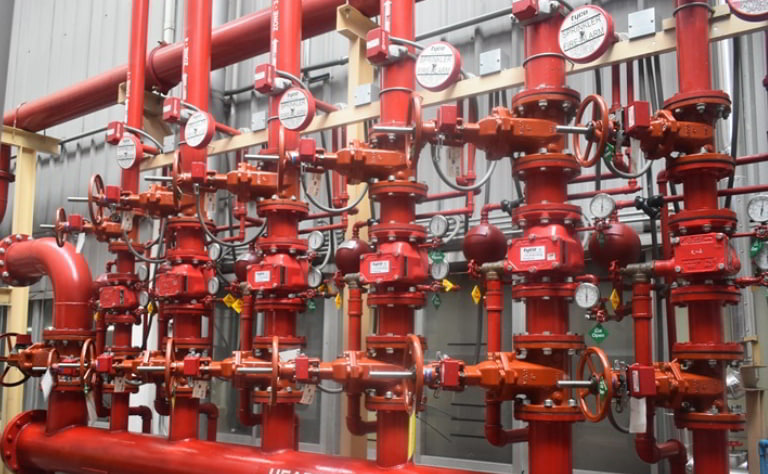

Ứng dụng thực tế van cổng PCCC có tín hiệu

  Van cổng tín hiệu điện kèm công tắc giám sát được sử dụng tại các hệ thống yêu cầu kiểm soát và giám sát trạng thái van từ xa. Một số ứng dụng phổ biến như:

• Hệ thống PCCC: Lắp tại trạm bơm, đường ống chính, trước/sau van báo động, tuyến Sprinkler và họng nước vách tường. Giúp phát hiện nhanh khi van bị đóng ngoài ý muốn.
• Tòa nhà cao tầng: Lắp tại chung cư, khách sạn, bệnh viện, trung tâm thương mại và văn phòng để giám sát trạng thái van PCCC từ phòng điều khiển trung tâm, giúp kỹ thuật viên kiểm tra nhanh mà không cần kiểm tra thủ công từng vị trí.
• Nhà máy, khu công nghiệp: Lắp trên đường ống PCCC và các hệ thống cần kiểm soát vị trí van, giúp phát hiện kịp thời khi trạng thái van thay đổi.
• Hệ thống cấp và xử lý nước: Sử dụng trong hệ thống cấp nước sạch, xử lý nước và nước thải có yêu cầu giám sát van từ xa.
• Hệ thống HVAC/Chiller: Giám sát trạng thái van trên đường ống nước lạnh, hỗ trợ vận hành và quản lý hệ thống làm mát hiệu quả.

Mua van cổng kèm công tắc giám sát ở đâu tốt?

  Khi mua van cổng kèm công tắc giám sát, nên lựa chọn đơn vị cung cấp uy tín để đảm bảo chất lượng, nguồn gốc sản phẩm và yêu cầu nghiệm thu PCCC của công trình.

  Nếu bạn đang tìm địa chỉ mua van cổng kèm công tắc tắc giám sát, Van Công Nghiệp Âu Việt là một lựa chọn đáng cân nhắc với đa dạng mẫu mã, kích thước và đáp ứng nhu cầu cho nhiều hệ thống.

Lợi ích khi mua hàng tại Van Công Nghiệp Âu Việt

• Cung cấp các loại van cổng chính hãng, nguồn gốc rõ ràng.
• Có CO/CQ và hồ sơ sản phẩm khi công trình yêu cầu.
• Đa dạng kích thước, vật liệu và tiêu chuẩn, phù hợp nhiều hệ thống PCCC.
• Hàng sẵn kho, hỗ trợ giao hàng nhanh trên toàn quốc.
• Tư vấn kỹ thuật giúp lựa chọn đúng DN, áp suất và kiểu kết nối.
• Giá cạnh tranh, hỗ trợ chiết khấu cho đơn hàng số lượng lớn.
• Bảo hành rõ ràng, hỗ trợ kỹ thuật trong quá trình lắp đặt và sử dụng.

  Tóm lại, van cổng kèm công tắc giám sát là giải pháp hiệu quả cho các hệ thống cần vừa kiểm soát dòng chảy vừa giám sát trạng thái van từ xa, đặc biệt trong hệ thống PCCC và các hệ thống đường ống cần giám sát từ xa. Hy vọng bài viết giúp bạn hiểu rõ hơn về thiết bị và lựa chọn được sản phẩm phù hợp. Nếu cần tư vấn, hãy liên hệ Van Công Nghiệp Âu Việt qua HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com để được hỗ trợ nhanh chóng.
