Van Cổng Tay Quay Là Gì?

  Van cổng tay quay là loại van cổng được vận hành thủ công bằng cách xoay tay quay. Chuyển động này được truyền qua ty van để nâng hoặc hạ đĩa van, từ đó thực hiện đóng hoặc mở dòng chảy trong đường ống. Nhờ cấu tạo đơn giản, độ bền cao, khả năng đóng kín tốt và tổn thất áp suất thấp khi mở hoàn toàn, van được sử dụng rộng rãi trong các hệ thống cấp thoát nước, PCCC, xử lý nước và đường ống công nghiệp.

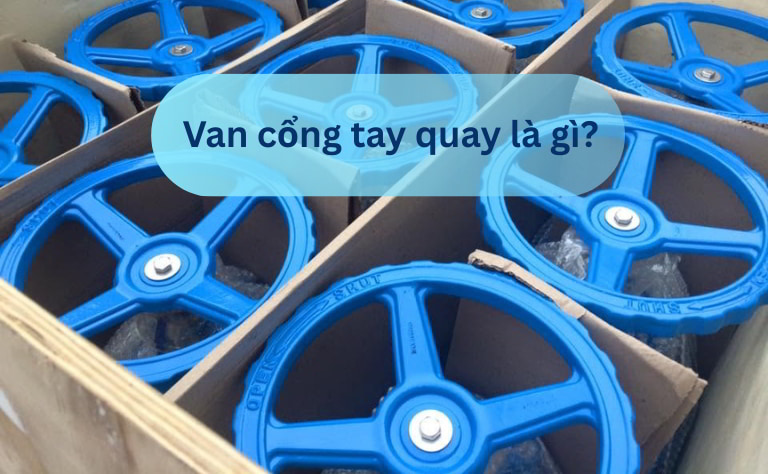

Van cổng tay quay là gì?

  Van cổng tay quay, còn gọi là van cửa tay quay hoặc van chặn tay quay, là thiết bị cơ khí dùng để đóng, mở và cô lập dòng chảy trong đường ống bằng phương pháp thủ công. Khi người vận hành xoay vô lăng, chuyển động quay được truyền qua ty van để nâng hoặc hạ đĩa van, từ đó thay đổi trạng thái đóng/mở. Khi mở hoàn toàn, đĩa van được nâng khỏi đường đi của lưu chất nên tổn thất áp suất thấp.

  Khác với van cổng điều khiển điện hoặc khí nén, van cổng tay quay được vận hành thủ công bằng cách xoay vô lăng trực tiếp tại vị trí lắp đặt. Tuy đóng mở chậm hơn nhưng dòng van này lại có cấu tạo đơn giản, chi phí đầu tư hợp lý, dễ lắp đặt, vận hành bền bỉ và không phụ thuộc vào nguồn điện hoặc khí nén.

  Nhờ những ưu điểm trên, van cổng tay quay được sử dụng phổ biến trong hệ thống cấp thoát nước, xử lý nước thải và PCCC. Tùy theo môi trường lưu chất, người dùng có thể linh hoạt lựa có chọn chất liệu gang, inox hoặc thép để đáp ứng các ngành hóa chất, dầu khí, nhiệt điện và chế biến thực phẩm. Loại van này đặc biệt phù hợp với các hệ thống vận hành thủ công, đóng mở không thường xuyên và không yêu cầu điều khiển từ xa.

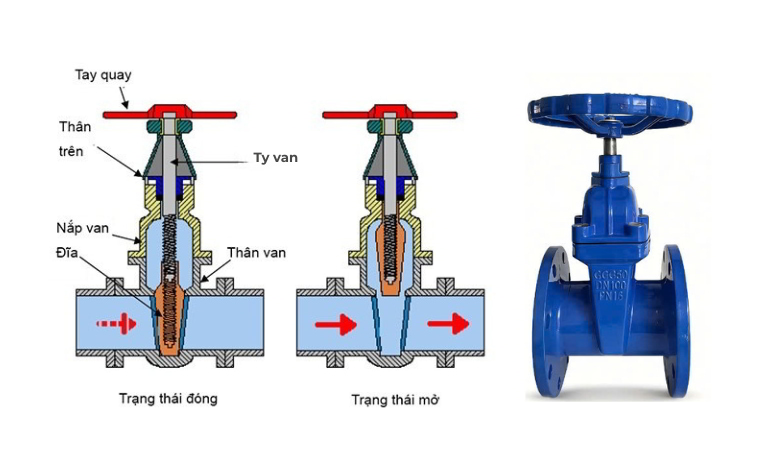

Cấu tạo chi tiết van cổng tay quay

Van cổng tay quay được cấu tạo từ các bộ phận sau:

• Thân van: Thường được chế tạo từ gang, gang cầu, thép, inox hoặc đồng tùy theo môi trường và điều kiện làm việc. Hai đầu thân van được thiết kế với nhiều kiểu kết nối như nối ren, mặt bích hoặc nối hàn, giúp van dễ dàng lắp đặt vào các hệ thống đường ống khác nhau.
• Nắp van: Nằm phía trên thân van, được nối bằng bu lông hoặc ren, có nhiệm vụ đậy kín và cố định ty van, gioăng cùng cơ cấu điều khiển.
• Đĩa van: Là bộ phận trực tiếp đóng hoặc mở dòng chảy, thường có dạng nêm và được chế tạo từ gang bọc cao su, thép hoặc inox tùy theo loại van và môi trường sử dụng.
• Ty van: Là bộ phận truyền chuyển động từ tay quay đến đĩa van, giúp đĩa van nâng lên hoặc hạ xuống. Tùy thiết kế, van có thể sử dụng ty chìm hoặc ty nổi.
• Tay quay: Là bộ phận dùng để vận hành van thủ công. Khi xoay tay quay theo chiều mở hoặc đóng, lực được truyền qua ty van để nâng hoặc hạ đĩa van. Tay quay thường được chế tạo từ gang hoặc thép.
• Gioăng làm kín: Thường được làm từ EPDM, NBR, PTFE hoặc vật liệu chuyên dụng, có nhiệm vụ tăng độ kín khít và hạn chế rò rỉ lưu chất tại các vị trí ghép nối và quanh ty van.

Nguyên lý hoạt động của van cổng tay quay

Van cổng tay quay hoạt động dựa trên nguyên lý nâng và hạ đĩa van thông qua chuyển động của ty van.

• Quy trình mở: Người vận hành xoay tay quay theo ngược chiều kim đồng hồ. Chuyển động này được truyền đến ty van, làm ty van dịch chuyển và kéo đĩa van lên. Khi đĩa van được nâng hoàn toàn khỏi đường đi của dòng chảy, lưu chất có thể đi qua van với trở lực tương đối thấp.
• Quy trình đóng: Người vận hành xoay tay quay theo chiều kim đồng hồ. Trục van truyền chuyển động đẩy đĩa van hạ xuống ghế van và ngắt hoàn toàn dòng chảy.

   Lưu ý khi vận hành: Không nên sử dụng van cổng để điều chỉnh lưu lượng trong thời gian dài. Khi van chỉ mở một phần, dòng lưu chất có thể gây rung động, xói mòn đĩa và ghế van, từ đó làm giảm tuổi thọ thiết bị.

Phân loại van cổng tay quay phổ biến

  Van cổng tay quay có thể được phân loại dựa trên cấu tạo ty van, kiểu kết nối và vật liệu chế tạo.

Theo cấu tạo ty van

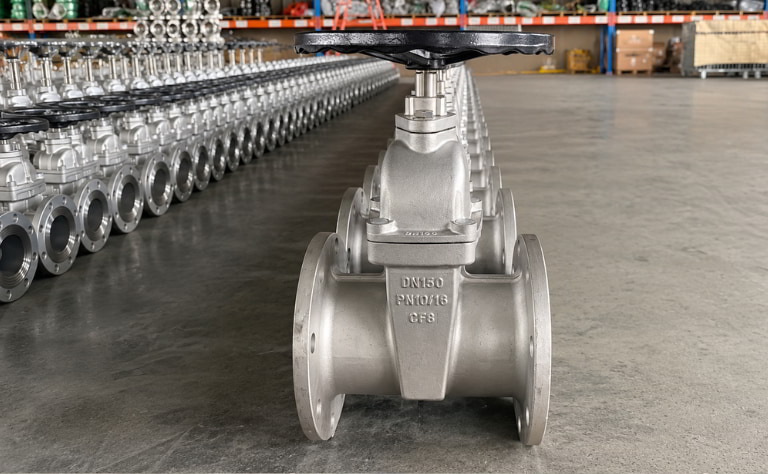

Van cổng tay quay ty chìm

• Van cổng tay quay ty chìm là loại van có ty van nằm bên trong thân van và chuyển động quay tại chỗ khi vận hành. Khi xoay tay quay, ty van chỉ xoay tròn tại chỗ để nâng hoặc hạ đĩa van, trong khi bản thân ty không trồi lên hoặc hạ xuống theo chiều cao của van.
• Thiết kế này giúp chiều cao van gần như không thay đổi trong quá trình đóng mở, tiết kiệm không gian lắp đặt. Vì vậy, van ty chìm phù hợp với đường ống chôn ngầm, hố van hoặc những vị trí có không gian hạn chế.
• Tuy nhiên, do ty van không trồi lên khi mở nên khó nhận biết trạng thái đóng/mở bằng mắt thường. Vì vậy, khi cần quan sát trực tiếp vị trí van, có thể cân nhắc sử dụng van cổng tay quay ty nổi.

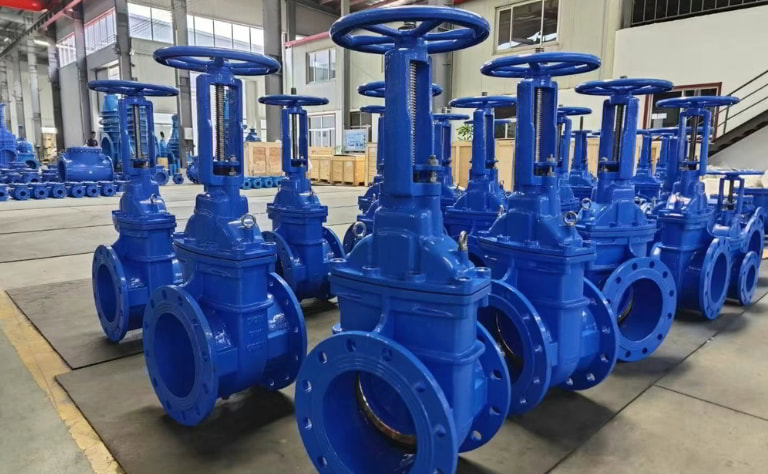

Van cổng tay quay ty nổi

• Trái ngược với ty chìm, van ty nổi có phần trục van kết nối cố định với đĩa van. Khi xoay vô lăng mở van, trục van sẽ trồi hẳn ra ngoài nắp van cùng với chuyển động đi lên của đĩa van.
• Ưu điểm lớn nhất của thiết kế này là dễ nhận biết trạng thái đóng/mở bằng mắt thường thông qua vị trí của ty van. Phần ren của ty nằm bên ngoài thân nên ít tiếp xúc với lưu chất, thuận tiện cho việc kiểm tra, vệ sinh và bôi trơn.
• Tuy nhiên, van ty nổi cần khoảng không phía trên đủ rộng để ty van di chuyển. Loại van này thường được sử dụng trong các hệ thống cần dễ dàng quan sát trạng thái van, đặc biệt là hệ thống PCCC, cấp nước và các đường ống công nghiệp.

Theo kiểu kết nối

Van cổng tay quay nối ren

• Van cổng tay quay nối ren là dòng van cổng được thiết kế kết nối đường ống dạng nối ren. Đây là kiểu kết nối thường sử dụng trong các hệ thống đường ống quy mô nhỏ từ DN50 trở xuống.
• Ưu điểm nổi bật của dòng van này là kết cấu cực kỳ gọn nhẹ, thi công lắp đặt nhanh chóng và hoàn toàn không yêu cầu kỹ thuật hàn phức tạp hay phụ kiện cồng kềnh.
• Nhờ sự tiện lợi và tối ưu chi phí, van cổng nối ren thường được sử dụng trong hệ thống cấp nước dân dụng, đường ống kỹ thuật và các hệ thống quy mô nhỏ.

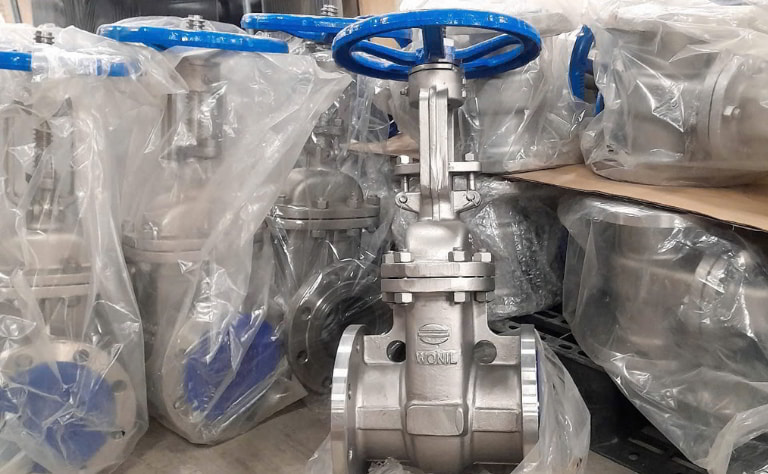

Van cổng tay quay mặt bích

• Van cổng tay quay mặt bích có hai đầu kết nối dạng mặt bích, liên kết với đường ống bằng bu lông và gioăng làm kín. Mặt bích thường được sản xuất theo các tiêu chuẩn như BS, JIS, ANSI hoặc DIN, tùy yêu cầu của hệ thống.
• Kiểu kết nối này có ưu điểm chắc chắn, chịu được áp lực và rung động tốt, đồng thời thuận tiện tháo lắp van khi kiểm tra, bảo dưỡng hoặc thay thế.
• Van mặt bích thường được sử dụng cho đường ống trung bình và lớn, phổ biến trong hệ thống cấp nước, PCCC, xử lý nước thải và các công trình công nghiệp.

Van cổng tay quay nối hàn

• Van cổng tay quay nối hàn là loại van có hai đầu kết nối được hàn trực tiếp vào đường ống. Sau khi hoàn thiện mối hàn, van và đường ống tạo thành một liên kết chắc chắn, giúp tăng độ kín và hạn chế rò rỉ tại vị trí kết nối.
• Ưu điểm của kiểu nối hàn là khả năng chịu áp suất, nhiệt độ và rung động tốt, đồng thời không cần bu lông hay gioăng tại vị trí nối. Tuy nhiên, việc lắp đặt và tháo van phức tạp hơn so với kết nối mặt bích, thường cần thợ hàn và thiết bị chuyên dụng.
• Van cổng tay quay nối hàn thường được sử dụng trong các hệ thống yêu cầu độ kín cao và điều kiện làm việc khắc nghiệt, như đường ống hơi, dầu khí, hóa chất, nhiệt điện và các dây chuyền công nghiệp áp suất hoặc nhiệt độ cao.

Theo vật liệu chế tạo

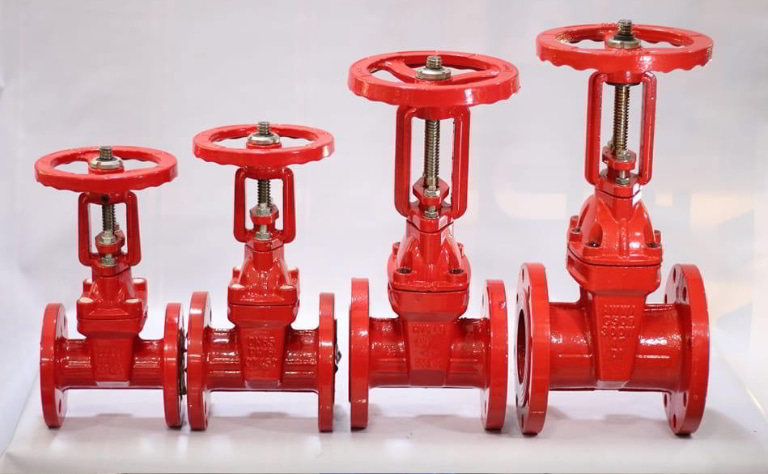

Van cổng tay quay bằng gang

• Van cổng tay quay bằng gang là dòng van phổ biến nhờ có độ bền cơ học tốt, giá thành hợp lý và phù hợp với nhiều hệ thống đường ống thông dụng. Thân van thường được chế tạo từ gang xám hoặc gang cầu, bên ngoài có thể phủ sơn epoxy để tăng khả năng chống ăn mòn.
• Loại van này chủ yếu được sử dụng trong hệ thống cấp nước sạch, cấp thoát nước, PCCC, xử lý nước và nước thải có tính ăn mòn không quá cao. Van gang phù hợp với các hệ thống có nhiệt độ và áp suất làm việc ở mức thông thường, không yêu cầu khả năng chịu nhiệt quá cao.

Van cổng tay quay bằng inox

• Van cổng tay quay bằng inox được sản xuất từ chất liệu inox 304 hay inopx 316, đây là loại vật liệu có khả năng chống ăn mòn hóa chất, chống oxy hóa và chịu lực tốt.
• So với van gang, van inox thích hợp hơn trong những môi trường có độ ẩm cao hoặc lưu chất có tính ăn mòn. Trong đó van inox 304 phù hợp với hệ thống nước sạch, thực phẩm, đồ uống và các môi trường ăn mòn thông thường. Còn inox 316 có khả năng chống ăn mòn tốt hơn, thích hợp cho hóa chất, nước muối, dược phẩm và môi trường khắc nghiệt. Đây là lựa chọn phổ biến cho các hệ thống yêu cầu độ bền và vệ sinh cao.

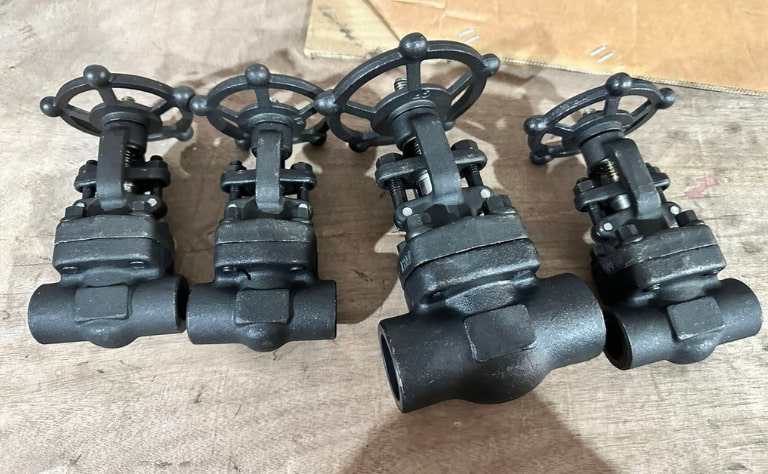

Van cổng tay quay bằng thép

• Van cổng tay quay bằng thép được chế tạo từ thép carbon hoặc thép hợp kim, có khả năng chịu áp lực và nhiệt độ cao. Tùy thiết kế và vật liệu, van có thể làm việc ở nhiệt độ lên đến khoảng 450°C, cấp áp suất cao như PN63 hoặc 40 bar.
• So với van gang, van cổng thép có độ bền cơ học, khả năng chịu nhiệt và chịu áp suất tốt hơn. Tuy nhiên, thép có khả năng chống ăn mòn kém hơn inox, dễ bị oxy hóa nếu sử dụng trong môi trường hóa chất ăn mòn. Van cũng có trọng lượng tương đối lớn.
• Van cổng tay quay bằng thép thường được sử dụng trong đường ống hơi nóng, dầu khí, nhà máy nhiệt điện, hóa chất và các hệ thống công nghiệp có áp suất, nhiệt độ cao. Khi lựa chọn, cần kiểm tra mác thép, cấp áp suất và nhiệt độ làm việc để đảm bảo van phù hợp và vận hành an toàn.

Van cổng tay quay bằng đồng

• Van cổng tay quay bằng đồng là dòng van được chế tạo từ đồng thau hoặc đồng đỏ, thường có kích thước nhỏ, thiết kế gọn và trọng lượng tương đối nhẹ. Vật liệu đồng có khả năng chống ăn mòn tốt trong môi trường nước, phù hợp với các hệ thống đường ống dân dụng và kỹ thuật.
• Van thường được sử dụng trong cấp nước, đường ống dân dụng, HVAC và các hệ thống có kích thước nhỏ hoặc áp suất vừa phải. Ưu điểm của van là dễ lắp đặt, vận hành đơn giản và có độ bền tốt trong điều kiện làm việc phù hợp.
• Tuy nhiên, van đồng không phù hợp với môi trường có áp suất hoặc nhiệt độ quá cao như một số dòng van thép chuyên dụng. Khi lựa chọn, cần kiểm tra kích thước, áp suất, nhiệt độ và tính chất lưu chất để đảm bảo van hoạt động an toàn và bền lâu.

Đánh giá ưu và nhược điểm của van cổng tay quay

Ưu điểm

• Cấu tạo đơn giản: Ít bộ phận phức tạp, dễ vận hành và bảo trì.
• Chi phí hợp lý: Giá đầu tư thấp hơn so với van sử dụng bộ truyền động điện hoặc khí nén.
• Độ bền cao: Có thể hoạt động ổn định trong thời gian dài nếu sử dụng đúng điều kiện.
• Đóng kín tốt: Phù hợp để cô lập hoàn toàn dòng chảy.
• Tổn thất áp suất thấp: Khi mở hoàn toàn, đĩa van nằm ngoài dòng chảy, giúp lưu chất đi qua thuận lợi.
• Dòng chảy linh hoạt: Thiết kế đối xứng cho phép lưu chất đi qua theo cả hai chiều mà không bị đổi hướng.
• Không cần nguồn điện: Vận hành trực tiếp bằng tay quay, thích hợp với hệ thống không có nguồn điện.

Nhược điểm

• Thời gian đóng mở chậm: Phải xoay tay quay nhiều vòng để đưa đĩa van từ trạng thái đóng sang mở hoàn toàn.
• Chiếm không gian: Đặc biệt đối với van ty nổi, cần khoảng không phía trên để ty di chuyển.
• Không phù hợp điều tiết: Sử dụng van ở trạng thái mở một phần trong thời gian dài có thể gây rung động và làm mòn đĩa van, dẫn đến hư hỏng nhanh chóng.
• Không thuận tiện khi cần đóng mở thường xuyên: Nếu hệ thống yêu cầu thao tác liên tục, có thể cân nhắc van điều khiển hoặc loại van có bộ truyền động phù hợp.

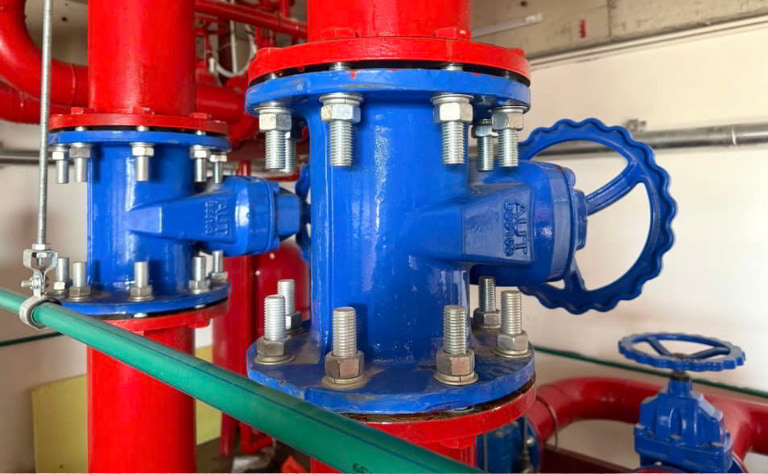

Ứng dụng thực tế của van cổng điều khiển bằng tay

  Nhờ khả năng đóng mở và cô lập dòng chảy hiệu quả, van cổng tay quay được sử dụng trong nhiều lĩnh vực, tiêu biểu như:

• Cấp thoát nước: Đóng nguồn, cô lập từng tuyến ống và hỗ trợ bảo trì, sửa chữa.
• Hệ thống PCCC: Cô lập đường ống và kiểm soát nguồn nước khi xảy ra sự cố, có thể dùng van ty nổi hoặc loại có bộ giám sát tín hiệu khi cần theo dõi trạng thái.
• Xử lý nước và nước thải: Lắp tại đường ống, bể xử lý, trạm bơm và các vị trí cần cô lập dòng chảy.
• Hệ thống HVAC: Cô lập đường ống nước lạnh, nước điều hòa và các tuyến ống kỹ thuật.
• Công nghiệp năng lượng: Sử dụng trong hệ thống đường ống của nhà máy thủy điện, nhiệt điện để điều tiết nước làm mát và hơi nóng.
• Dầu khí và hóa chất: Kiểm soát dòng chảy trong hệ thống khai thác, vận chuyển dầu khí, xăng dầu hoặc các hóa chất lỏng ăn mòn.

Lưu ý khi lựa chọn và lắp đặt van cổng tay quay

Để van hoạt động ổn định, bền bỉ và có tuổi thọ cao, cần lưu ý:

Lưu ý khi lựa chọn:

• Xác định đúng kích thước DN: Chọn van phù hợp với đường kính đường ống và lưu lượng thiết kế như DN50, DN80, DN100, DN150, DN200...
• Kiểm tra áp suất làm việc: Chọn van có cấp áp suất bằng hoặc cao hơn áp suất hệ thống, phổ biến PN10, PN16, PN25, Class 150, Class 300.
• Chọn vật liệu phù hợp: Căn cứ vào lưu chất, nhiệt độ và độ ăn mòn để chọn gang, inox, thép hoặc đồng.
• Kiểm tra tiêu chuẩn kết nối: Đảm bảo van tương thích với đường ống theo các tiêu chuẩn JIS, DIN, BS hoặc ANSI.
• Lựa chọn kiểu ty van: Ty chìm phù hợp nơi không gian hạn chế, còn ty nổi dễ quan sát trạng thái và thuận tiện bảo trì.
• Chọn kiểu kết nối: Nối ren phù hợp đường ống nhỏ, còn mặt bích hoặc nối hàn thường dùng cho đường ống lớn và hệ thống công nghiệp.
• Kiểm tra vật liệu làm kín: Chọn EPDM, NBR, PTFE... phù hợp với loại lưu chất, nhiệt độ và điều kiện làm việc.

Khi lắp đặt

• Kiểm tra trước khi lắp: Vệ sinh lòng ống, kiểm tra kỹ hai đầu kết nối (ren/bích) và gioăng làm kín.
• Lắp đúng vị trí: Đặt van đúng hướng, siết bu-lông đều tay
• Đảm bảo không gian: Bố trí đủ khoảng trống để thao tác tay quay, với van ty nổi, cần chừa khoảng trống phía trên để ty van di chuyển khi mở.
• Không dùng van để điều tiết: Chỉ dùng van để đóng/mở hoàn toàn (ON/OFF), không dùng để điều tiết lưu lượng thường xuyên tránh làm hỏng đĩa van.
• Tác động lực vừa đủ: Nhẹ nhàng xoay tay quay đến điểm dừng, không dùng tay công/lực quá mạnh gây cong ty van hay vỡ ren.
• Vận hành thử: Sau khi lắp đặt xong, cấp lưu chất kiểm tra độ kín và chạy thử vài chu kỳ đóng/mở trước khi đưa vào vận hành chính thức
• Bảo dưỡng định kỳ: Kiểm tra độ kín, tình trạng gioăng và bôi trơn ty van theo yêu cầu, đặc biệt với van ty nổi.

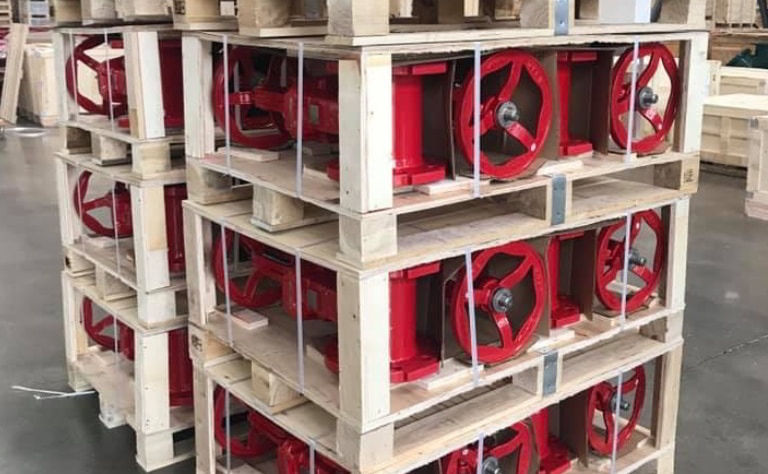

Địa chỉ mua van cổng tay quay uy tín – Van Công Nghiệp Âu Việt
