Van Cổng OS&Y Là Gì?

  Van cổng OS&Y là loại van cổng ty nổi, có ty van và yoke nằm bên ngoài thân. Khi vận hành, ty van di chuyển lên xuống, giúp dễ dàng quan sát trạng thái đóng/mở. Van được sử dụng phổ biến trong PCCC, cấp nước, HVAC và hệ thống công nghiệp. Để hiểu rõ về van OS&Y, hãy cùng Van công nghiệp Âu Việt tìm hiểu chi tiết ở bài viết dưới đây nhé!

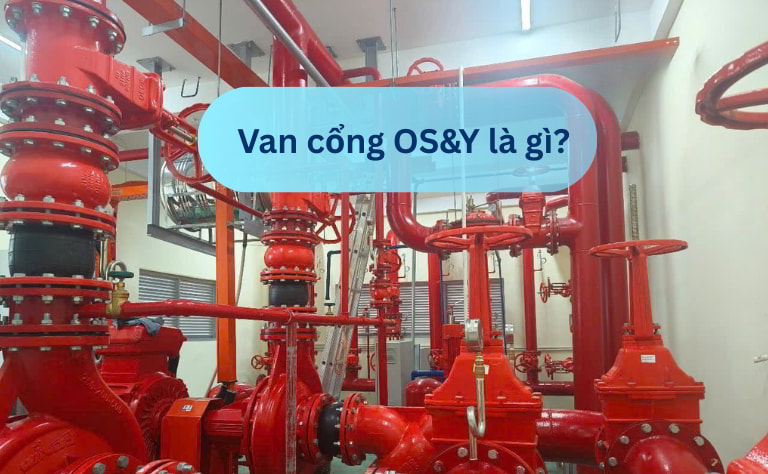

Van cổng OS&Y là gì?

  Van cổng OS&Y tên tiếng anh là Outside Screw & Yoke (hoặc Outside Stem & Yoke), tại Việt Nam thường được gọi là van cổng ty nổi hoặc van cửa ty nổi. Đây là loại van có ty van và bộ yoke nằm bên ngoài thân van, trong đó ty van được thiết kế ren để chuyển đổi chuyển động xoay của tay quay thành chuyển động nâng, hạ đĩa van.

  Đặc điểm dễ nhận biết nhất của van OS&Y là ty van nổi lên khi mở và hạ xuống khi đóng. Nhờ đặc tính này, người vận hành chỉ cần quan sát độ cao của ty van từ xa là có thể biết chính xác van đang ở vị trí mở hay đóng mà không cần thao tác trực tiếp. Một số dòng van còn được tích hợp công tắc giám sát để truyền tín hiệu trạng thái van về tủ điều khiển hoặc hệ thống báo cháy.

  Van cổng dạng OS&Y được sử dụng rộng rãi trong hệ thống PCCC, cấp nước, xử lý nước, HVAC và các đường ống công nghiệp, đặc biệt tại những vị trí yêu cầu dễ dàng kiểm tra và giám sát trạng thái van.

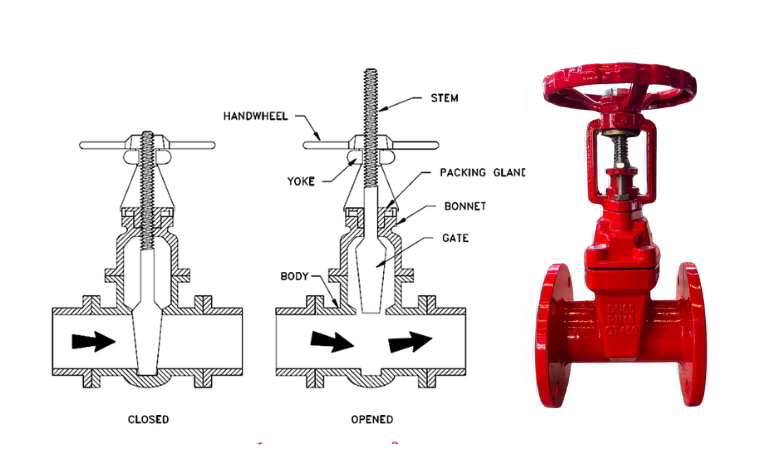

Đặc điểm cấu tạo van cổng loại OS&Y

  Van cổng OS&Y được cấu tạo từ các bộ phận chính sau:

• Thân van: Là bộ phận chịu áp lực chính, thường được chế tạo từ gang cầu, thép hoặc inox. Bề mặt có thể phủ sơn Epoxy để tăng khả năng chống ăn mòn. Hai đầu van thường kết nối với đường ống bằng mặt bích.
• Đĩa van: Có dạng hình nêm, di chuyển lên/xuống để chặn hoặc mở dòng lưu chất. Đĩa van thường làm từ gang bọc cao su EPDM (dùng cho nước sạch, PCCC) hoặc cánh kim loại (dùng cho nhiệt độ/áp suất cao).
• Ty van: Là bộ phận truyền chuyển động từ tay quay đến đĩa van, thường làm bằng inox 304 hoặc 316. Đặc trưng của OS&Y là ty van nằm ngoài thân và nổi lên khi mở, hạ xuống khi đóng.
• Bộ yoke: Là khung đỡ phía trên thân van, có nhiệm vụ giữ và định hướng cơ cấu ty van, giúp ty chuyển động ổn định khi vận hành.
• Tay quay: Dùng để điều khiển van thủ công bằng cách xoay theo chiều đóng hoặc mở, từ đó nâng hoặc hạ đĩa van thông qua ty van.
• Gioăng làm kín: Được bố trí tại các vị trí ghép nối và cổ ty, có nhiệm vụ ngăn lưu chất rò rỉ ra bên ngoài, đảm bảo độ kín cho van.

Nguyên lý hoạt động van cổng OS&Y

Van cổng OS&Y hoạt động dựa trên nguyên lý truyền động chuyển động quay thành chuyển động tịnh tiến:

• Quá trình MỞ van: Khi xoay tay quay theo chiều ngược kim đồng hồ, ty van chuyển động tịnh tiến đi lên kéo đĩa van lên theo, tạo khoảng trống cho dòng lưu chất đi qua. Khi mở hoàn toàn, đĩa van nằm ngoài tiết diện dòng chảy, giúp dòng lưu chất đi qua với tổn thất áp suất tương đối thấp. Lúc này, phần ty van nhô cao lên khỏi tay quay.
• Quá trình ĐÓNG van: Khi xoay tay quay theo chiều kim đồng hồ, ty van hạ xuống và đưa đĩa van về vị trí đóng, ngăn hoàn toàn dòng chảy đi qua. Lúc này, ty van hạ thấp xuống sát mặt tay quay.

  Lưu ý kỹ thuật: Van cổng OS&Y được thiết kế để đóng hoàn toàn hoặc mở hoàn toàn dòng chảy. Van không phù hợp để tiết lưu vì áp lực dòng chảy có thể gây rung lắc và làm hỏng đĩa van.

Các loại van cổng OS&Y phổ biến

  Van cổng OS&Y được phân loại chủ yếu theo vật liệu chế tạo và chức năng sử dụng. Mỗi loại có đặc điểm riêng, phù hợp với từng môi trường làm việc và yêu cầu của hệ thống.

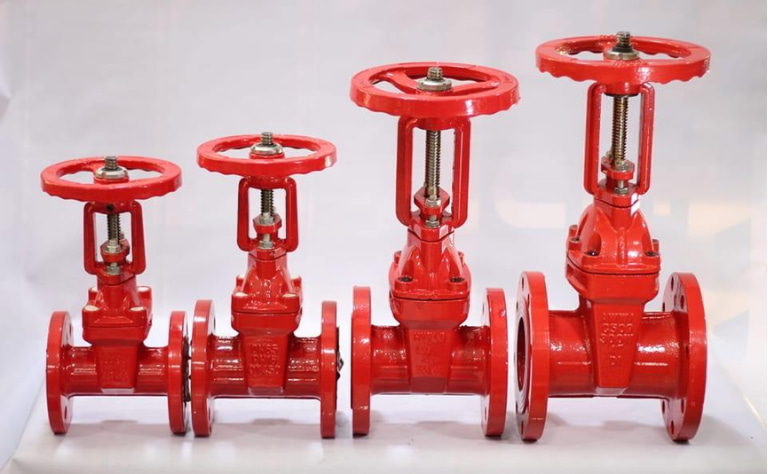

Van cổng OS&Y gang

• Van cổng OS&Y gang là dòng van cổng ty nổi được sử dụng phổ biến hiện nay nhờ độ bền cơ học tốt, kết cấu chắc chắn và chi phí hợp lý. Thiết kế ty van nổi giúp người vận hành dễ dàng quan sát trạng thái đóng/mở của van.
• Thân van thường được chế tạo từ gang xám hoặc gang cầu, bên ngoài có thể phủ sơn Epoxy nhằm tăng khả năng chống ăn mòn và bảo vệ van trong môi trường làm việc. Đĩa van thường được bọc EPDM, giúp tăng độ kín và hạn chế rò rỉ khi van đóng hoàn toàn.
• Van có giá thành hợp lý, độ bền cơ học cao và đa dạng kích thước từ DN50–DN1200, đáp ứng nhiều hệ thống đường ống khác nhau. Thiết kế ty nổi giúp dễ dàng quan sát trạng thái đóng/mở và thuận tiện khi vận hành. Van được sử dụng phổ biến trong hệ thống PCCC, cấp thoát nước, xử lý nước và đường ống tại tòa nhà, nhà máy, khu đô thị.

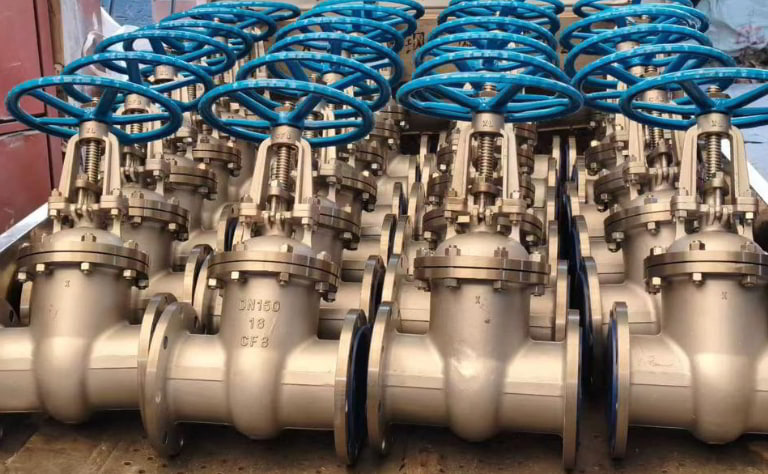

Van cổng OS&Y inox

• Van cổng OS&Y inox là dòng van cao cấp, phù hợp với các hệ thống yêu cầu khả năng chống ăn mòn cao và đảm bảo vệ sinh cho lưu chất.
• Van có phần thân được chế tạo từ thép không gỉ, phổ biến là SUS304 và SUS316, kết hợp gioăng làm kín như PTFE tùy môi trường sử dụng.
• Ưu điểm nổi bật của dòng van này là khả năng chống ăn mòn tốt, bề mặt sạch, dễ vệ sinh và phù hợp với những môi trường mà van gang hoặc thép thông thường khó đáp ứng.
• Nhờ đặc tính không gỉ sét và không làm biến đổi chất lượng lưu chất, van OS&Y inox thường được ưu tiên sử dụng trong hệ thống hóa chất, thực phẩm, dược phẩm, nước sạch và các đường ống công nghiệp yêu cầu cao về khả năng chống ăn mòn.

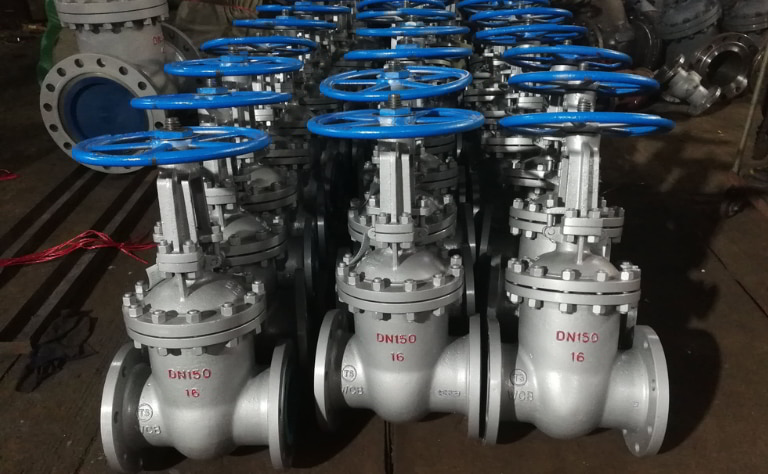

Van cổng OS&Y bằng thép

• Van cổng OS&Y bằng thép có độ bền cơ học cao, được thiết kế cho các hệ thống làm việc ở áp suất và nhiệt độ lớn. Thân van có thể làm từ thép carbon đúc WCB hoặc thép rèn A105, kết hợp bề mặt làm kín kim loại, giúp van hoạt động ổn định trong điều kiện khắc nghiệt.
• Van có khả năng chịu áp lực và nhiệt độ tốt, với các cấp áp suất phổ biến như Class 150, Class 300, PN25, PN40. Tuy nhiên, giới hạn nhiệt độ và áp suất thực tế phụ thuộc vào vật liệu, thiết kế và thông số của từng model.
• Sản phẩm thường được sử dụng trong hệ thống hơi, lò hơi, dầu khí, hóa dầu, nhà máy nhiệt điện và các dây chuyền công nghiệp yêu cầu khả năng chịu áp, chịu nhiệt cao.

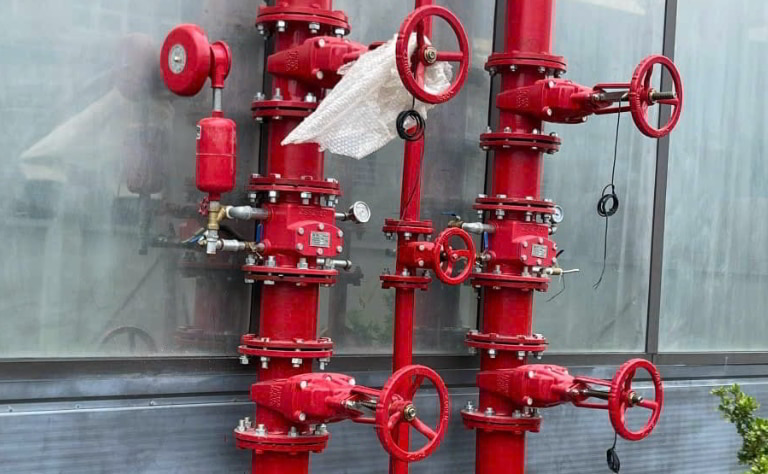

Van cổng OS&Y kèm công tắc giám sát

• Van cổng OS&Y kèm công tắc giám sát hay còn gọi là van cổng ty nổi tín hiệu điện, là loại van được tích hợp thêm công tắc giám sát để theo dõi và truyền tín hiệu trạng thái đóng/mở của van về hệ thống điều khiển.
• Công tắc giám sát được lắp trên yoke hoặc bộ phận ty van, khi ty van di chuyển, công tắc sẽ tác động và truyền tín hiệu về tủ điều khiển PCCC, BMS hoặc SCADA, giúp người vận hành nhanh chóng nhận biết van đang đóng hay mở và phát hiện trường hợp van bị đóng ngoài ý muốn.
• Loại van này được sử dụng phổ biến trên đường ống PCCC, đặc biệt tại các tuyến ống chính và khu vực cần giám sát trạng thái van. Nhờ khả năng cảnh báo từ xa, van góp phần đảm bảo hệ thống cấp nước chữa cháy luôn ở trạng thái sẵn sàng.

  Lưu ý: Công tắc giám sát chỉ có chức năng giám sát và truyền tín hiệu, không trực tiếp đóng/mở van. Van vẫn được vận hành bằng tay quay hoặc bộ truyền động tùy thiết kế.

Đánh giá ưu và nhược điểm của van cổng OS&Y

Ưu điểm nổi bật

• Dễ quan sát trạng thái: Dễ dàng kiểm tra tình trạng van bằng mắt thường, giảm thiểu rủi ro vận hành sai quy trình.
• Độ bền cơ học cao: Phần ren ty nằm ngoài thân van, không tiếp xúc trực tiếp với lưu chất nên không bị ăn mòn, rỉ sét hay bám cặn.
• Bảo trì, tra mỡ thuận tiện: Kỹ thuật viên có thể tra mỡ bôi trơn trực tiếp vào ren ty van mà không cần phải tháo rời van hay dừng hệ thống.
• Lưu lượng tối đa, giảm sụt áp: Khi mở hoàn toàn, đĩa van không nằm trên đường đi của dòng chảy, giúp hạn chế tụt áp trong đường ống.
• Tích hợp công tắc giám sát: Thường gắn kèm thiết bị truyền tín hiệu điện về trung tâm điều khiển. Tính năng này giúp cảnh báo ngay lập tức nếu van bị đóng hoặc mở
• Ứng dụng rộng rãi: Phù hợp với hệ thống PCCC, cấp nước, xử lý nước và đường ống công nghiệp.

Nhược điểm cần lưu ý

• Cần nhiều không gian: Ty van di chuyển lên xuống nên cần khoảng trống phía trên van.
• Đóng/mở chậm: Hành trình của đĩa van dài, không phù hợp khi cần thao tác nhanh.
• Không phù hợp để điều tiết: Không nên sử dụng van cổng để điều chỉnh lưu lượng liên tục.
• Ty van dễ bị tác động môi trường: Phần ty nổi có thể bị bụi bẩn, ăn mòn hoặc va đập nếu không được bảo vệ.
• Chi phí cao hơn van ty chìm: Đặc biệt với các model có công tắc giám sát hoặc vật liệu cao cấp.

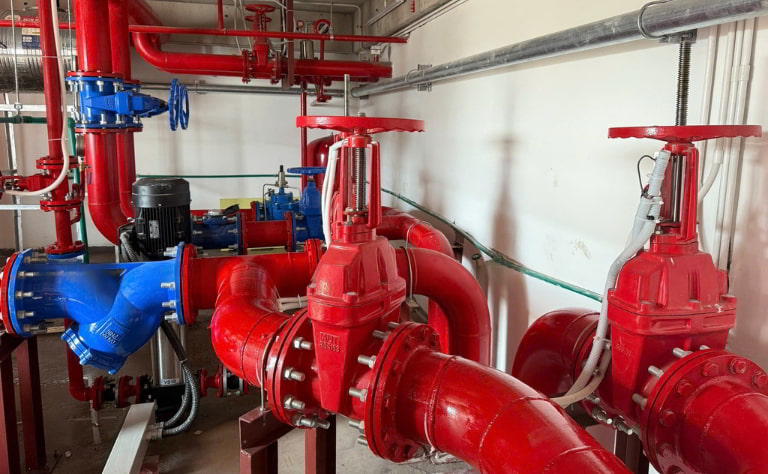

Ứng dụng thực tế của van cổng OS&Y

  Van cổng OS&Y được sử dụng tại nhiều hệ thống nhờ khả năng đóng/mở chắc chắn và dễ kiểm tra trạng thái:

• Hệ thống PCCC: Hệ thống PCCC (Phòng cháy chữa cháy): Lắp đặt tại các đường ống cấp nước chính, phòng bơm, hệ thống Sprinkler. Giúp lực lượng PCCC kiểm tra tức thì trạng thái nguồn nước chữa cháy đã sẵn sàng hay chưa.
• Hệ thống cấp nước: Sử dụng trên đường ống cấp nước sạch, khu dân cư và các công trình lớn.
• Nhà máy, khu công nghiệp: Lắp đặt trên các tuyến ống vận chuyển nước và một số loại môi chất công nghiệp phù hợp.
• Hệ thống xử lý nước: Sử dụng trong các tuyến ống cấp, thoát và xử lý nước.
• Hệ thống HVAC: Dùng để cô lập các tuyến ống nước trong hệ thống điều hòa và làm mát.
• Dầu khí, hơi và năng lượng: Các phiên bản bằng thép phù hợp với những hệ thống yêu cầu khả năng chịu áp suất, nhiệt độ cao theo đúng thông số thiết kế.

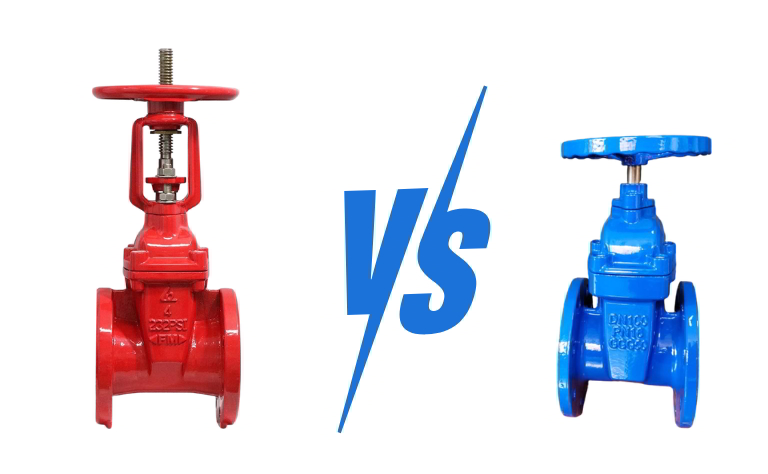

So sánh van cổng OS&Y và van cổng ty chìm

  Nhìn chung, van OS&Y phù hợp với các hệ thống ưu tiên khả năng quan sát trạng thái van, trong khi van cổng ty chìm phù hợp hơn với những vị trí bị giới hạn về không gian lắp đặt.
