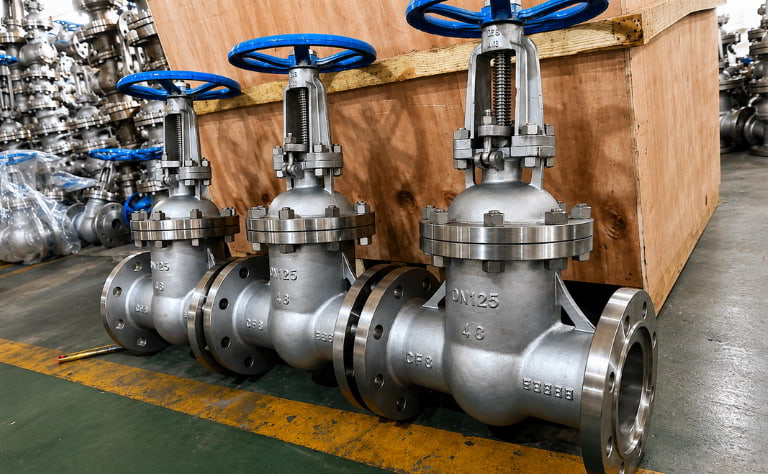

Van cổng inox ty nổi

  Van cổng inox ty nổi là dòng van công nghiệp dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống. Với thiết kế ty van nổi giúp dễ dàng quan sát trạng thái hoạt động cùng vật liệu inox 304, inox 316 có khả năng chống ăn mòn tốt, sản phẩm được sử dụng rộng rãi trong hệ thống cấp nước, xử lý nước, thực phẩm, hóa chất và nhiều lĩnh vực công nghiệp.

Giới thiệu tổng quan về van cổng inox ty nổi

  Van cổng inox ty nổi (Rising Stem Stainless Steel Gate Valve) là dòng van công nghiệp được chế tạo từ inox inox 304 hay inox 316, có đặc điểm phần ty van sẽ nâng lên hoặc hạ xuống khi đóng mở. Thiết kế này giúp người vận hành dễ dàng quan sát trạng thái hoạt động của van ngay từ bên ngoài.

  Van cổng inox ty nổi có chức năng chính là đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống. Nhờ kết cấu chắc chắn và khả năng làm kín tốt, van vận hành ổn định trong nhiều hệ thống công nghiệp.

  Hiện nay, van cổng ty nổi inox được ưa chuộng nhờ khả năng chống gỉ sét, chống ăn mòn, chịu nhiệt và áp suất cao. Với độ bền vượt trội, tuổi thọ dài và ít phải bảo trì, sản phẩm được ứng dụng rộng rãi trong các hệ thống cấp nước, xử lý nước, thực phẩm, hóa chất, dầu khí và nhiều lĩnh vực công nghiệp.

 Thông số kỹ thuật cơ bản van cổng inox ty nổi

• Kích cỡ: DN50 – DN600
• Chất liệu thân: Inox 304, inox 316.
• Kiểu vận hành: Tay quay
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn kết nối: JIS 10K, ANSI, BS, DIN
• Áp lực làm việc: PN10, PN16, PN25.
• Nhiệt độ làm việc: Max 220 độ C
• Môi trường làm việc: Nước sạch, nước thải, hóa chất, dầu khí, thực phẩm.
• Xuất xứ: Malaysia, Nhật Bản, Trung Quốc…
• Bảo hành: Từ 12 tháng
• Tình trạng hàng: Sẵn giao

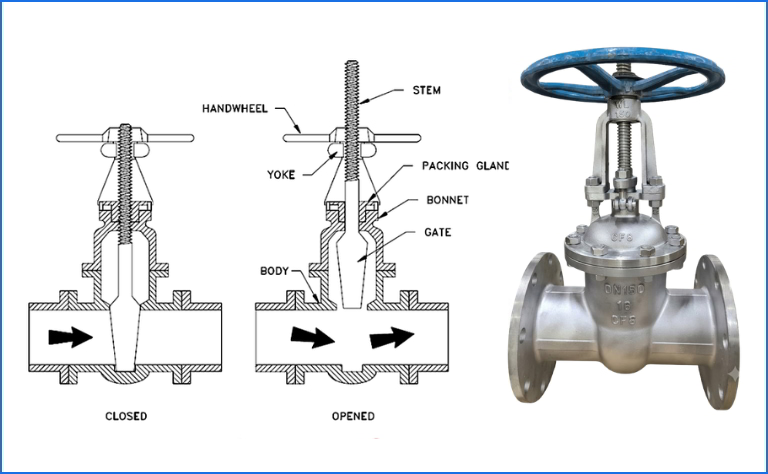

Cấu tạo chi tiết van cổng inox ty nổi

Van cổng ty nổi inox được chế tạo từ các bộ phận chính như:

• Thân van: Được đúc nguyên khối từ inox 304/316 có khả năng chịu áp lực cao, chống ăn mòn hiệu quả và bảo vệ toàn bộ các chi tiết bên trong. Hai đầu van được thiết kế kết nối mặt bích theo các tiêu chuẩn JIS, BS, DIN hoặc ANSI, giúp lắp đặt chắc chắn và thuận tiện.
• Nắp van: Nằm phía trên thân van được liên kết bằng bulong, tích hợp gioăng làm kín chống rò rỉ và dẫn hướng cho ty van hoạt động ổn định.
• Đĩa van: Dạng nêm đúc bằng inox nguyên khối, bề mặt gia công nhẵn giúp tăng độ kín và giảm mài mòn. Đây là bộ phận trực tiếp đóng hoặc mở hoàn toàn dòng chảy.
• Ty van: Là trục inox có ren ngoài, kết nối giữa vô lăng và đĩa van. Khi xoay tay quay, ty van sẽ di chuyển lên hoặc xuống để truyền lực và điều khiển đĩa van đóng hoặc mở.
• Gioăng làm kín: Được chế tạo từ PTFE, EPDM hoặc vật liệu chịu nhiệt, có tác dụng tăng độ kín giữa thân và nắp van, ngăn ngừa rò rỉ lưu chất trong quá trình vận hành.
• Tay quay vô lăng: Nằm ở phía trên cùng, thường được chế tạo từ gang/ inox, khi quay vô lăng sẽ tác động làm ty van tịnh tiến lên xuống để đóng mở van.

Cơ chế hoạt động của van cổng inox ty nổi

  Van cổng inox ty nổi hoạt động theo cơ chế đóng/mở hoàn toàn. Khi xoay vô lăng, ty van di chuyển lên hoặc xuống để kéo hoặc đẩy đĩa van, từ đó đóng hoặc mở dòng lưu chất.

• Trạng thái mở: Khi người vận hành xoay vô lăng ngược chiều kim đồng hồ, ty van di chuyển lên trên và kéo đĩa van ra khỏi đường dẫn lưu chất. Lúc này, cửa van mở hoàn toàn, giúp lưu chất lưu thông dễ dàng với tổn thất áp suất thấp.
• Trạng thái đóng: Khi người vận hành xoay vô lăng theo chiều kim đồng hồ, ty van di chuyển xuống dưới và đẩy đĩa van ép chặt vào ghế van. Van đóng, chặn hoàn toàn dòng lưu chất đi qua. Đồng thời, phần ty van hạ xuống thấp, giúp người vận hành dễ dàng nhận biết van đang ở trạng thái đóng.

Lưu ý: Van cổng inox ty nổi chỉ phù hợp để đóng mở hoàn toàn, không nên sử dụng để điều tiết lưu lượng vì dễ làm mòn đĩa van, giảm độ kín và rút ngắn tuổi thọ

Phân loại van cổng ty nổi inox phổ biến

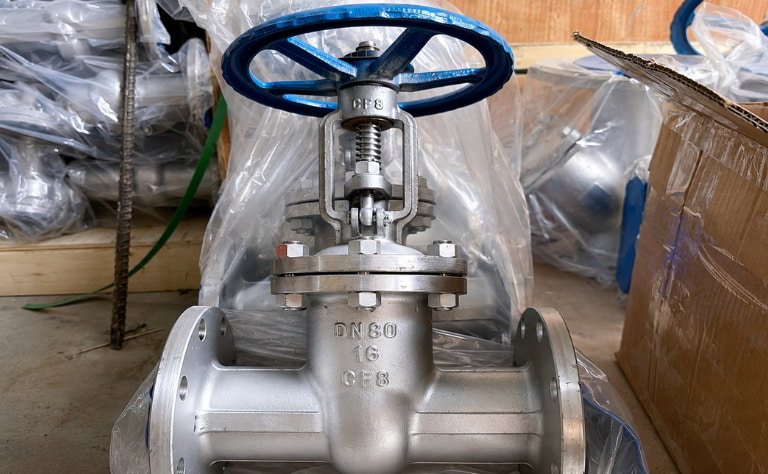

 Van cổng inox 304 ty nổi

• Van cổng ty nổi inox 304 là dòng được sử dụng phổ biến nhất hiện nay. Van được chế tạo từ thép không gỉ SUS 304, có khả năng chống ăn mòn, chống gỉ sét và oxy hóa tốt trong môi trường nước sạch và điều kiện làm việc thông thường. Vật liệu inox 304 còn có độ bền cơ học cao, chịu nhiệt tốt, bề mặt sáng bóng và đáp ứng các yêu cầu về an toàn vệ sinh trong ngành thực phẩm, đồ uống và dược phẩm.
• Với giá thành hợp lý và độ bền cao, đây là lựa chọn phù hợp cho đa số hệ thống công nghiệp và dân dụng. Dòng van này được sử dụng rộng rãi trong hệ thống cấp thoát nước, PCCC, xử lý nước, thực phẩm, nước giải khát và nhiều ứng dụng công nghiệp khác. Bên cạnh hiệu suất làm việc ổn định, van cổng inox 304 ty nổi còn có giá thành hợp lý, là lựa chọn kinh tế và phổ biến cho hầu hết các công trình hiện nay.

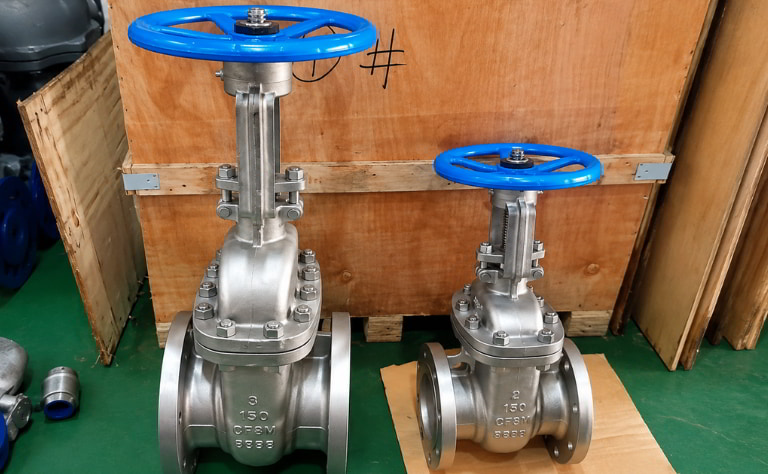

Van cổng inox 316 ty nổi

• Van cổng ty nổi inox 316 được chế tạo từ thép không gỉ SUS 316, có bổ sung Molypden (Mo) giúp tăng khả năng chống ăn mòn vượt trội, đặc biệt trong môi trường chứa muối, Clorua, axit, kiềm, hóa chất và nước biển. So với inox 304, dòng van này có độ bền cao hơn và hoạt động ổn định trong các điều kiện làm việc khắc nghiệt.
• Nhờ khả năng chống ăn mòn vượt trội, van được ứng dụng rộng rãi trong các hệ thống hóa chất, xử lý nước thải, lọc hóa dầu, thực phẩm, dược phẩm, đóng tàu và các công trình ven biển. Mặc dù có giá thành cao hơn inox 304, nhưng van cổng inox 316 ty nổi mang lại tuổi thọ dài, giảm chi phí bảo trì và là lựa chọn tối ưu cho môi trường có tính ăn mòn cao.

Xem thêm: Van cổng inox ty chìm

Đánh giá ưu điểm và nhược điểm van cổng inox ty nổi

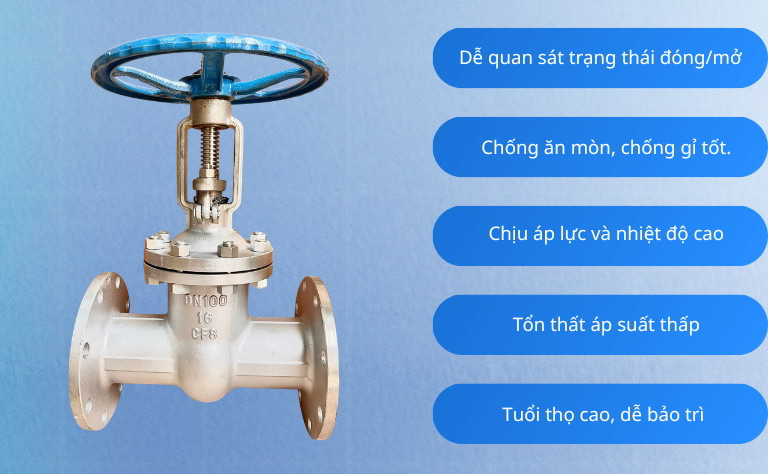

Ưu điểm

Van cổng inox ty nổi được sử dụng rộng rãi nhờ nhiều ưu điểm nổi bật:

• Dễ quan sát trạng thái đóng/mở nhờ phần ty van nhô lên khi mở và hạ xuống khi đóng.
• Ty van và ren nằm bên ngoài lưu chất, hạn chế rỉ sét, kẹt ren và thuận tiện cho việc bảo trì.
• Chống ăn mòn tốt nhờ chất liệu inox 304 hoặc inox 316, phù hợp với nước sạch, hóa chất và nước biển.
• Chịu áp lực, nhiệt độ cao, đáp ứng tốt nhiều hệ thống công nghiệp.
• Độ kín cao, giúp ngăn rò rỉ hiệu quả khi van đóng hoàn toàn.
• Tổn thất áp suất thấp, lưu chất đi qua gần như không bị cản trở khi van mở hoàn toàn.
• Tuổi thọ cao, bảo trì và bảo dưỡng thuận tiện.

Nhược điểm

Bên cạnh những ưu điểm, van cổng inox ty nổi cũng có một số hạn chế:

• Cần không gian lắp đặt lớn do ty van nâng lên khi mở.
• Không phù hợp với vị trí chật hẹp hoặc đường ống ngầm.
• Đóng/mở chậm vì phải xoay vô lăng nhiều vòng.
• Không dùng để điều tiết lưu lượng, chỉ thích hợp đóng hoặc mở hoàn toàn.
• Giá thành cao hơn van cổng ty chìm và van cổng gang cùng kích thước.

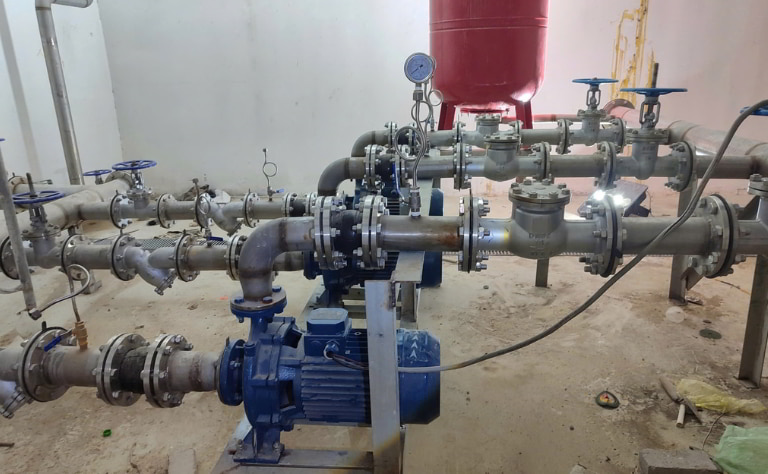

Ứng dụng thực tế van cổng inox ty nổi trong các hệ thống

  Van cổng inox được sử dụng rộng rãi trong nhiều hệ thống công nghiệp nhờ khả năng chống ăn mòn, độ kín cao và vận hành bền bỉ, một số ứng dụng tiêu biểu như:

• Hệ thống cấp thoát nước và xử lý nước: Lắp đặt tại nhà máy nước sạch, trạm bơm, hệ thống cấp thoát nước và xử lý nước thải công nghiệp, nước thải y tế, nhờ khả năng chống gỉ sét và chịu hóa chất tẩy rửa
• Nhà máy thực phẩm, đồ uống và dược phẩm: Dùng cho đường ống dẫn sữa, bia, nước ngọt và sản xuất thuốc nhờ chất liệu inox trơ, an toàn vệ sinh, không gây nhiễm bẩn lưu chất.
• Ngành hóa chất: Sử dụng cho các hệ thống dẫn hóa chất, axit, kiềm và dung môi ăn mòn. Với môi trường có độ ăn mòn cao hoặc ven biển, nên ưu tiên van cổng inox 316 ty nổi để đảm bảo độ bền và tuổi thọ.
• Hệ thống hơi nóng: Sử dụng cho lò hơi, đường ống dẫn hơi nước (Steam), khí đốt tự nhiên nhờ kết cấu đúc dày chịu được áp lực lớn và nhiệt độ cao.
• Hệ thống PCCC: Được lắp đặt trên các tuyến ống cấp nước chữa cháy tại nhà máy, khu công nghiệp và tòa nhà cao tầng.
• Ngành năng lượng và công nghiệp nặng: Ứng dụng trong các nhà máy lọc hóa dầu, khai khoáng, đóng tàu và các công trình ven biển yêu cầu khả năng chống ăn mòn tốt.

 Hướng dẫn lựa chọn và lắp đặt chuẩn kỹ thuật van cửa ty nổi inox

Cách lựa chọn van

Việc chọn sai thông số van không chỉ gây lãng phí chi phí đầu tư mà còn có thể dẫn đến việc không thể lắp đặt hoặc làm hư hỏng hệ thống khi đi vào hoạt động. Trước khi mua van, bạn cần xác định rõ 4 yếu tố cốt lõi sau:

• Xác định kích thước đường ống: Cần xác định chính xác đường kính danh nghĩa của ống (ký hiệu là DN hoặc Inch) để chọn cỡ van tương ứng.
• Phù hợp với môi trường lưu chất: Đây là yếu tố quyết định việc chọn mác inox. Đối với môi trường nước sạch, nước thải sinh hoạt hoặc thực phẩm thông thường, dòng Inox 304 là lựa chọn tối ưu chi phí. Tuy nhiên, nếu hệ thống truyền dẫn hóa chất, axit hoặc nước biển, bạn bắt buộc phải chọn dòng Inox 316 để đảm bảo không bị ăn mòn rỗ bề mặt.
• Lựa chọn theo áp lực làm việc: Bạn cần kiểm tra áp suất tối đa của hệ thống lúc vận hành (thường là PN10, PN16 hoặc PN25). Việc chọn van có áp lực định mức thấp hơn áp lực thực tế của đường ống sẽ gây ra nguy cơ nứt vỡ thân van, mất an toàn lao động.
• Đồng bộ tiêu chuẩn mặt bích: Vì van cổng inox ty nổi kết nối đường ống bằng mặt bích nên phải chọn van có tiêu chuẩn mặt bích trùng với tiêu chuẩn mặt bích của hệ thống. Nếu sai lệch tiêu chuẩn, hệ thống tâm lỗ bu-lông sẽ không khớp, dẫn đến việc không thể siết ốc kết nối.

Các lưu ý quan trọng khi lắp đặt van cổng inox ty nổi

Để van hoạt động ổn định và đạt tuổi thọ cao, cần lưu ý một số điểm sau khi lắp đặt:

• Vệ sinh đường ống: Làm sạch cặn bẩn, xỉ hàn và dị vật trước khi lắp để tránh làm xước đĩa van và bề mặt làm kín.
• Lắp đúng hướng: Nên lắp van theo phương thẳng đứng, vô lăng hướng lên trên để ty van vận hành ổn định và thuận tiện bảo dưỡng.
• Đảm bảo đủ không gian lắp đặt: Van cổng ty nổi cần có khoảng trống phía trên vì phần ty van sẽ nâng lên khi mở hoàn toàn. Nếu không đủ chiều cao, van sẽ khó vận hành và bảo trì.
• Lắp mặt bích đúng kỹ thuật: Sử dụng gioăng làm kín phù hợp và siết bu lông theo hình đối xứng để tăng độ kín, hạn chế rò rỉ.
• Kiểm tra sau lắp đặt: Vận hành thử đóng/mở van và kiểm tra các vị trí kết nối để đảm bảo van hoạt động trơn tru, không bị rò rỉ.

Địa chỉ mua van cổng inox ty nổi chính hãng

  Van cổng inox ty nổi là dòng van công nghiệp cao cấp, chuyên dùng cho các hệ thống nước sạch, nước thải xử lý hóa chất, thực phẩm và dược phẩm nhờ khả năng chống ăn mòn tuyệt vời. Tuy nhiên, để đảm bảo hệ thống vận hành an toàn và bền bỉ, việc tìm kiếm một địa chỉ phân phối chính hãng, uy tín là yếu tố tiên quyết.

  Nếu bạn đang tìm kiếm một đối tác tin cậy cung cấp dòng sản phẩm này với chất lượng cao và giá thành cạnh tranh, Van công nghiệp Âu Việt chính là địa chỉ lý tưởng cho bạn.

  Van Công Nghiệp Âu Việt là đơn vị chuyên nhập khẩu và phân phối van cổng inox ty nổi chính hãng từ các thương hiệu uy tín. Tất cả sản phẩm đều được kiểm tra chất lượng nghiêm ngặt, đi kèm đầy đủ chứng từ CO, CQ, đáp ứng yêu cầu của các công trình và dự án.

  Cung cấp đa dạng kích thước từ DN50 đến DN600, phù hợp với nhiều hệ thống cấp nước, xử lý nước, thực phẩm, hóa chất và công nghiệp.

  Hàng hóa luôn có sẵn số lượng lớn tại kho Hà Nội và TP. Hồ Chí Minh, hỗ trợ giao hàng nhanh chóng đến tận chân công trình trên toàn quốc, đảm bảo tiến độ thi công của quý khách không bị gián đoạn.

  Nhờ lợi thế nhập khẩu trực tiếp không qua trung gian, chúng tôi tự hào mang đến chính sách giá tốt, chiết khấu thương mại hấp dẫn cho các nhà thầu, đại lý và dự án lớn.

  Bên cạnh mức giá cạnh tranh, khách hàng còn được đội ngũ kỹ thuật giàu kinh nghiệm tư vấn lựa chọn sản phẩm phù hợp với từng hệ thống, hỗ trợ lắp đặt và vận hành. Tất cả sản phẩm đều được bảo hành 12 tháng theo tiêu chuẩn của nhà sản xuất, mang đến sự yên tâm trong quá trình sử dụng.

  Quý khách hàng, quý đối tác có nhu cầu tư vấn kỹ thuật, catalog chi tiết hoặc nhận báo giá van cổng inox ty nổi với mức chiết khấu tốt ngày hôm nay, xin vui lòng liên hệ ngay HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gamil.com để được hỗ trợ nhanh chóng.
