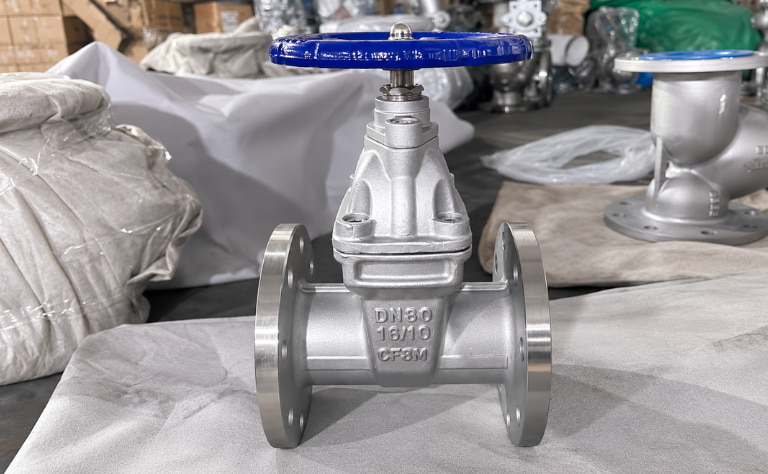

Van cổng inox DN80

  Van cổng inox DN80 là thiết bị dùng để đóng hoặc mở hoàn toàn dòng chảy trong đường ống DN80 (3 inch, phi 89 mm). Được chế tạo từ inox 304 hoặc inox 316, sản phẩm có khả năng chống ăn mòn, chịu áp lực tốt và tuổi thọ cao. Nhờ đó, van được sử dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước, thực phẩm, dược phẩm, hóa chất, HVAC và PCCC.

Đôi nét về van cổng inox DN80

  Van cổng inox DN80 hay còn gọi là van cửa inox DN80 (Stainless Steel Gate Valve DN80) là loại van công nghiệp được chế tạo từ chất liệu inox 304 hay inox 316. Thiết bị này được sử dụng để đóng hay mở hoàn toàn dòng chảy trong hệ thống đường ống thông qua việc nâng hay hạ cánh van như cánh cửa.

  Van cổng inox DN80 được thiết kế để lắp đặt trên đường ống có kích thước danh nghĩa DN80, tương ứng đường kính ngoài khoảng phi 89mm (3 inch). Đây là kích thước đường ống trung bình lớn, đáp ứng lưu lượng ổn định, phù hợp cho các đường ống nhánh của nhà máy quy mô lớn hoặc đường ống chính trong các hệ thống sản xuất vừa và nhỏ.

  Van cổng inox DN80 được sử dụng rộng rãi nhờ khả năng chống ăn mòn, chịu nhiệt, chịu áp lực tốt và độ bền cao. Khi mở hoàn toàn, đĩa van nâng khỏi dòng chảy, giúp lưu chất lưu thông tối đa, giảm tổn thất áp suất và tăng hiệu quả vận hành. Với độ kín cao và lưu lượng lớn, van là lựa chọn phù hợp cho các hệ thống cấp thoát nước, xử lý nước, thực phẩm, dược phẩm, hóa chất, HVAC, PCCC và nhiều dây chuyền sản xuất công nghiệp.

Thông số kỹ thuật chi tiết van cổng inox DN80

• Kích cỡ: DN80 – Phi 89mm – 3”
• Vật liệu thân: Inox 304, inox 316
• Gioăng làm kín: EPDM, PTFE
• Kiểu vận hành: Tay quay
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS
• Nhiệt độ hoạt động: -10 độ C đến 180 độ C
• Áp lực hoạt động: PN10, PN16, PN25
• Môi trường hoạt động: Nước, hơi, hóa chất, thực phẩm
• Xuất xứ: Hàn Quốc, Nhật Bản, Malaysia, Trung Quốc…
• Giấy tờ: CO, CQ
• Bảo hành: 12 tháng
• Tình trạng hàng: Sẵn kho.

Cấu tạo và nguyên lý hoạt động của van cổng inox DN80

Cấu tạo chi tiết

  Van cổng inox DN80 được cấu tạo từ các bộ phận chính như:

• Thân van: Đúc nguyên khối từ inox 304 hoặc inox 316, có khả năng chống ăn mòn, chịu áp lực và nhiệt độ cao. Hai đầu kết nối mặt bích theo tiêu chuẩn BS, DIN, JIS, ANSI, giúp lắp đặt dễ dàng và tương thích với nhiều hệ thống đường ống.
• Nắp van: Liên kết với thân van bằng bu lông, tạo kết cấu chắc chắn và kín khít, thuận tiện cho việc bảo dưỡng hoặc thay thế các chi tiết bên trong.
• Đĩa van: Là bộ phận trực tiếp đóng/mở dòng chảy. Khi mở hoàn toàn, đĩa van nâng lên khỏi dòng lưu chất, giúp lưu lượng đạt tối đa và giảm tổn thất áp suất.
• Trục van: Truyền chuyển động từ tay quay đến đĩa van, gồm ty nổi giúp dễ quan sát trạng thái đóng/mở và ty chìm giúp tiết kiệm không gian lắp đặt.
• Tay quay: Thường được làm từ gang hoặc inox, dùng để vận hành van bằng tay với thao tác nhẹ và thuận tiện.
• Gioăng làm kín: Chế tạo từ PTFE hoặc EPDM, có khả năng chịu nhiệt, chống mài mòn và đảm bảo độ kín cao, hạn chế rò rỉ trong quá trình sử dụng.

Nguyên lý hoạt động van cửa inox DN80

  Van cổng inox DN80 hoạt động theo cơ chế chuyển động tịnh tiến của trục và đĩa van để đóng hoặc mở dòng chảy.

• Quy trình mở van: Khi người vận hành xoay tay quay theo ngược chiều kim đồng hồ. Lúc này trục van sẽ kéo đĩa van đi lên khỏi đường đi của dòng chảy. Khi mở hoàn toàn, lưu chất đi qua với lưu lượng tối đa và tổn thất áp suất rất thấp.
• Quy trình đóng van: Khi người vận hành xoay tay quay theo chiều kim đồng hồ. Lúc này trục van đẩy đĩa van hạ xuống và ép sát vào bề mặt làm kín, ngăn hoàn toàn dòng lưu chất đi qua.

  Lưu ý: Van cổng inox DN80 chỉ nên sử dụng ở trạng thái đóng hoặc mở hoàn toàn, không dùng để điều tiết lưu lượng nhằm tránh mài mòn đĩa van và giảm tuổi thọ thiết bị.

Các dòng van cổng inox DN80 phổ biến trên thị trường

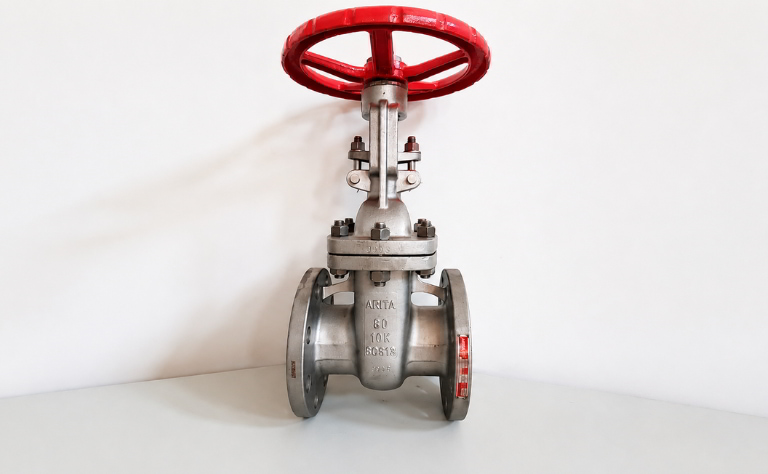

Van cổng ty inox DN80 ty nổi

• Van cổng ty nổi inox DN80 có thiết kế ty van chuyển động lên xuống cùng với đĩa van khi đóng mở.
• Khi mở van, phần ty sẽ nhô lên khỏi tay quay nên người vận hành có thể dễ dàng quan sát trạng thái đóng hoặc mở của van từ xa. Ngoài ra, phần ren ty nằm bên ngoài thân van nên ít tiếp xúc với lưu chất, hạn chế ăn mòn và thuận tiện cho việc bôi trơn, bảo dưỡng.
• Loại van này thích hợp cho các nhà máy, hệ thống hóa chất, thực phẩm hoặc những vị trí cần kiểm tra và bảo trì thường xuyên.
• Tuy nhiên, do ty van nhô lên khi vận hành nên dòng van này cần không gian lắp đặt và khoảng trống phía trên lớn hơn so với van cổng ty chìm.

Van cổng inox DN80 ty chìm

• Van cổng inox DN80 ty chìm có phần ty van nằm hoàn toàn bên trong thân van, không nâng lên khi đóng hoặc mở, giúp tiết kiệm không gian lắp đặt.
• Loại van này phù hợp với hệ thống đường ống đặt trong hố van, tầng hầm hoặc những vị trí có chiều cao hạn chế. Nhờ thiết kế gọn gàng và dễ bảo vệ, van cổng ty chìm inox DN80 được sử dụng phổ biến trong hệ thống cấp thoát nước, PCCC và HVAC.
• Tuy nhiên, do ty van không nhô lên khi đóng mở nên khó quan sát trạng thái hoạt động của van bằng mắt thường.

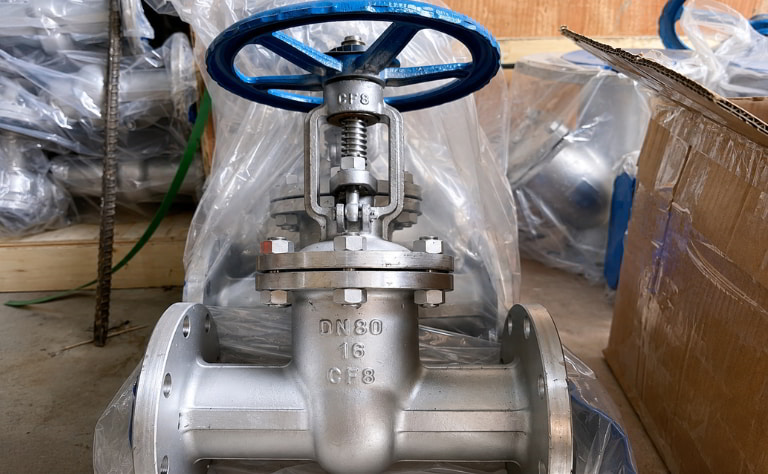

Van cổng inox 304 DN80

• Van cổng inox 304 DN80 được chế tạo từ chất liệu inox SUS304/ CF8, có khả năng chống gỉ và chống ăn mòn tốt trong môi trường nước sạch, nước thải thông thường, thực phẩm và nhiều loại hóa chất nhẹ.
• Với bề mặt sáng bóng, đảm bảo tiêu chuẩn vệ sinh, đây là dòng van được sử dụng phổ biến nhất hiện nay.
• Van phù hợp cho các hệ thống cấp thoát nước, thực phẩm, đồ uống, dược phẩm, dệt nhuộm, PCCC và nhiều ứng dụng công nghiệp khác nhờ độ bền cao cùng chi phí đầu tư hợp lý.

Van cổng inox 316 DN80

• Van cổng inox 316 DN80 được chế tạo từ inox SUS316, đây là loại inox có bổ sung thêm 2–3% Molypden (Mo) giúp tăng khả năng chống ăn mòn, đặc biệt là hiện tượng ăn mòn lỗ kim và ăn mòn kẽ hở. Nhờ đó, dòng van này có thể làm việc ổn định trong các môi trường có tính xâm thực cao mà inox 304 khó đáp ứng.
• Dòng van này phù hợp với các hệ thống hóa chất, axit, kiềm, nước biển, nước muối và được sử dụng rộng rãi trong ngành hóa chất, dược phẩm, thực phẩm, dầu khí, đóng tàu và xử lý nước biển. Van có khả năng chống ăn mòn vượt trội, độ bền cao và tuổi thọ lâu dài.
• Mặc dù giá thành cao hơn van cổng inox 304 DN80, nhưng đây là lựa chọn kinh tế về lâu dài đối với các hệ thống làm việc trong điều kiện khắc nghiệt, giúp giảm chi phí bảo trì, hạn chế hư hỏng và kéo dài tuổi thọ thiết bị.

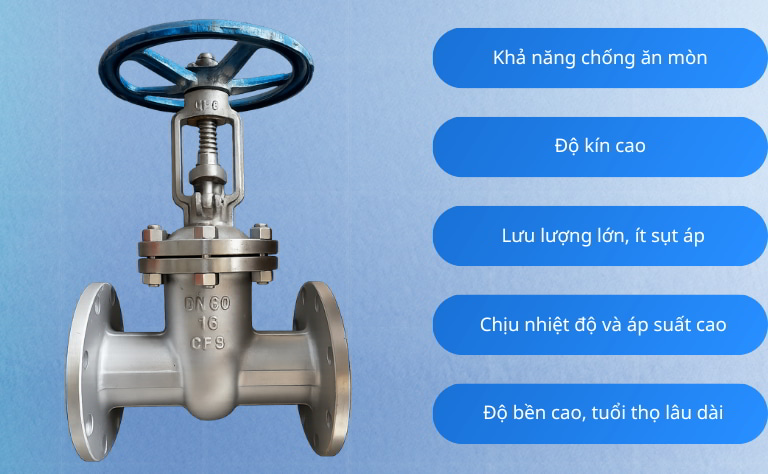

Ưu điểm vượt trội van cổng inox DN80

  Van cổng inox DN80 được nhiều doanh nghiệp lựa chọn nhờ sở hữu nhiều ưu điểm nổi bật:

• Khả năng chống ăn mòn vượt trội: Thân van được chế tạo từ inox 304 hoặc inox 316, chống gỉ sét hiệu quả, phù hợp với môi trường nước sạch, hóa chất, thực phẩm và các lưu chất có tính ăn mòn, đảm bảo độ bền lâu dài trong điều kiện làm việc khắc nghiệt.
• Độ kín cao: Hệ thống gioăng làm kín chất lượng giúp hạn chế rò rỉ, đảm bảo an toàn và ổn định khi vận hành.
• Lưu lượng lớn, tổn thất áp suất thấp: Khi mở hoàn toàn, đĩa van nằm ngoài dòng chảy, giúp lưu chất lưu thông tối đa và giảm sụt áp.
• Chịu nhiệt độ và áp suất cao: Van có khả năng làm việc ổn định trong điều kiện nhiệt độ lên đến 180°C và áp suất 16 bar - 20 bar.
• Độ bền cơ học cao: Chất liệu inox có độ bền cơ học tốt, chống va đập, chống mài mòn và không bị oxy hóa theo thời gian, giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì, thay thế.
• Vận hành nhẹ nhàng: Thiết kế tối ưu giúp lực đóng mở nhỏ, van hoạt động êm ái, hạn chế kẹt cứng và thuận tiện cho quá trình sử dụng, bảo trì.
• Dễ bảo trì: Thiết kế đơn giản, thuận tiện cho việc tháo lắp, bảo dưỡng và thay thế linh kiện khi cần.
• Đa dạng lựa chọn: Có nhiều tiêu chuẩn kết nối (JIS, BS, DIN, ANSI), kiểu ty nổi, ty chìm cùng nhiều thương hiệu và xuất xứ, phù hợp với đa dạng hệ thống đường ống.

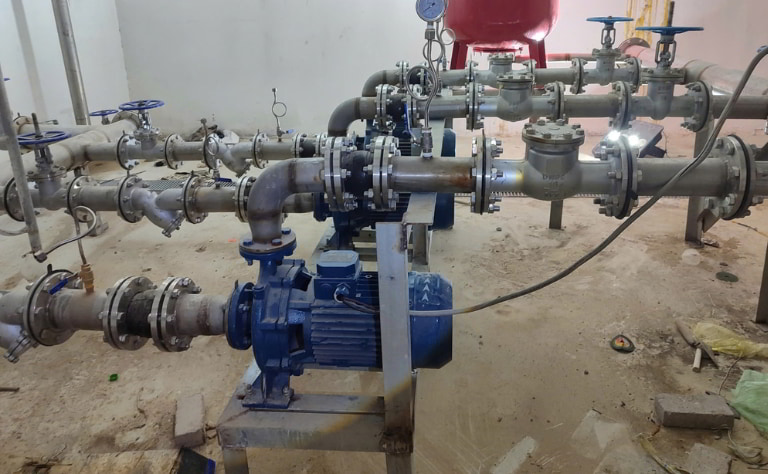

Ứng dụng thực tế van cổng inox DN80 mặt bích

  Van cổng inox được sử dụng rộng rãi trong nhiều hệ thống công nghiệp nhờ khả năng chống ăn mòn và độ bền cao, tiêu biểu như:

• Hệ thống cấp thoát nước: Lắp đặt tại nhà máy nước sạch, trạm bơm, hệ thống cấp nước và trạm xử lý nước thải để đóng ngắt dòng chảy hiệu quả.
• Ngành thực phẩm và dược phẩm: Sử dụng trong dây chuyền sản xuất thực phẩm, đồ uống, sữa, bia, nước giải khát và dược phẩm nhờ vật liệu inox đảm bảo vệ sinh, không gây nhiễm bẩn lưu chất.
• Ngành hóa chất: Phù hợp với đường ống dẫn hóa chất, axit, kiềm, dung môi và các lưu chất có tính ăn mòn cao nhờ khả năng chống gỉ vượt trội của inox.
• Hệ thống hơi nóng và khí nén: Được sử dụng trong nhà máy nhiệt điện, lò hơi và hệ thống khí nén để đóng ngắt lưu chất ở điều kiện áp suất và nhiệt độ cao.
• Hệ thống PCCC: Lắp đặt trên các tuyến ống cấp nước chữa cháy tại nhà xưởng, khu công nghiệp, trung tâm thương mại và tòa nhà cao tầng.
• Hệ thống HVAC: Dùng để kiểm soát dòng nước lạnh, nước nóng trong hệ thống điều hòa trung tâm của các tòa nhà và nhà máy.
• Dây chuyền sản xuất công nghiệp: Đóng vai trò là van chặn, cô lập từng đoạn đường ống DN80, giúp thuận tiện cho việc vận hành, bảo trì và sửa chữa thiết bị.

Kinh nghiệm chọn van cổng DN80 chuẩn kỹ thuật và tối ưu chi phí

  Để lựa chọn van cổng inox DN80 phù hợp với hệ thống và đảm bảo hiệu quả sử dụng lâu dài, bạn nên lưu ý một số tiêu chí như:

• Chọn đúng vật liệu inox: Inox 304 phù hợp với nước sạch và môi trường thông thường, trong khi inox 316 thích hợp cho hóa chất, nước biển và môi trường có tính ăn mòn cao.
• Kiểm tra tiêu chuẩn mặt bích: Chọn van có tiêu chuẩn mặt bích phù hợp với đường ống như JIS, BS, DIN hoặc ANSI để lắp đặt dễ dàng, đảm bảo độ kín và tránh phát sinh chi phí sửa đổi.
• Chọn đúng áp suất làm việc: Lựa chọn van có cấp áp suất PN10, PN16 hoặc Class 150 phù hợp với áp lực vận hành của hệ thống, giúp đảm bảo an toàn và kéo dài tuổi thọ thiết bị.
• Chọn thương hiệu phù hợp: Dự án yêu cầu chất lượng cao nên chọn Kitz (Nhật Bản), công trình phổ thông phù hợp với ARV, Arita (Malaysia), còn các dự án cần tối ưu chi phí có thể sử dụng van cổng inox Trung Quốc.
• Chọn đơn vị cung cấp uy tín: Ưu tiên nhà cung cấp có hàng sẵn kho, tư vấn kỹ thuật đúng nhu cầu, hỗ trợ giao hàng nhanh, báo giá minh bạch và chính sách bảo hành rõ ràng, giúp tiết kiệm thời gian và chi phí đầu tư.

Mua van cổng inox DN80 chính hãng ở đâu?

  Hiện nay trên thị trường có nhiều đơn vị phân phối van cổng nói chung và van cổng inox DN80 nói riêng. Nếu bạn đang băn khoăn chưa biết mua van cổng inox DN80 chính hãng ở đâu thì Van công nghiệp Âu Việt chính là địa chỉ đáng tin cậy hàng đầu hiện nay.

  Chúng tôi tự hào là đơn vị nhập khẩu và phân phối chính hãng các dòng van công nghiệp từ những thương hiệu uy tín toàn cầu như Arita (Malaysia), Kitz (Nhật Bản), Wonil (Hàn Quốc)… Trở thành đối tác của Van công nghiệp Âu Việt, quý khách hàng hoàn toàn yên tâm với 4 cam kết vàng:

• Cam kết chất lượng: 100% sản phẩm van cửa inox Phi 90mm tại kho của chúng tôi đều là hàng nhập khẩu chính hãng, mới hoàn toàn, nguyên đai nguyên kiện, nói không với hàng giả, hàng bãi hoặc hàng kém chất lượng.
• Hồ sơ pháp lý đầy đủ, minh bạch: Cung cấp đầy đủ CO, CQ, đi kèm đầy đủ danh mục packing list và catalog kỹ thuật rõ ràng, giúp nhà thầu dễ dàng hoàn thiện hồ sơ nghiệm thu dự án.
• Chính sách giá và chiết khấu tối ưu: Nhờ lợi thế nhập khẩu trực tiếp không qua trung gian, chúng tôi cam kết mang đến bảng báo giá van cổng inox DN80 cạnh tranh trên thị trường, kèm tỷ lệ chiết khấu thương mại cực cao cho các đơn vị thầu và đại lý thu mua số lượng lớn.
• Dịch vụ hậu mãi và vận chuyển chuyên nghiệp: Tất cả sản phẩm được bảo hành chính hãng lên đến 12 tháng, đổi mới nếu có lỗi từ nhà sản xuất. Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tư vấn giải pháp 24/7. Đồng thời, với hệ thống kho bãi lớn tại cả Hà Nội và TP.HCM, chúng tôi hỗ trợ giao hàng siêu tốc trên toàn quốc, đáp ứng kịp thời tiến độ thi công của mọi công trình.

  Liên hệ ngay với Van Công Nghiệp Âu Việt qua Email: kdauviet3@gmail.com hoặc Hotline: 0962 455 506 để nhận catalog, tư vấn kỹ thuật và báo giá van cổng inox DN80 mới với nhiều ưu đãi hấp dẫn.
