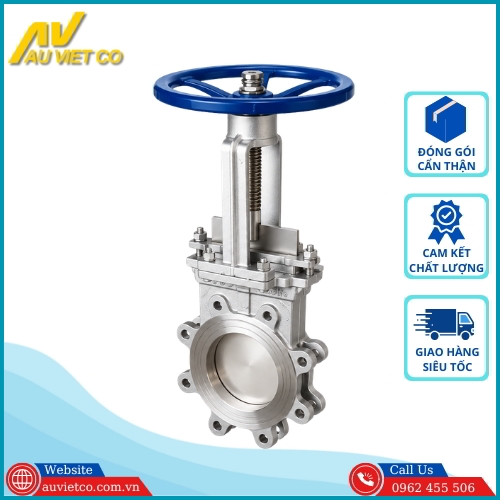

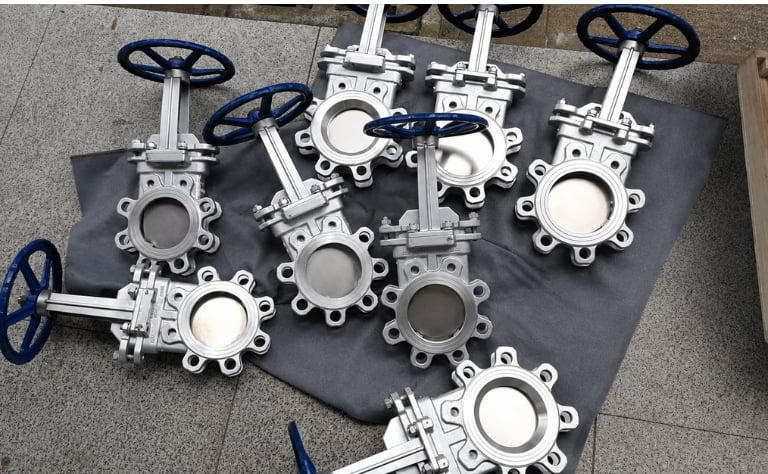

Van cổng dao inox

  Van cổng dao inox là dòng van công nghiệp đặc thù được thiết kế chuyên dụng cho các hệ thống đường ống dẫn lưu chất đặc sệt, nhiều tạp chất xơ sợi hoặc có tính ăn mòn cao. Với cấu tạo thân siêu mỏng cùng lưỡi cắt sắc bén bằng thép không gỉ, dòng van này mang lại giải pháp đóng ngắt dòng chảy hiệu quả, chống kẹt tuyệt đối mà các loại van thông thường không thể đáp ứng. Để hiểu chi tiết về dòng van này, mời các bạn cùng Van công nghiệp Âu Việt theo dõi ở bài viết ở dưới đây nhé!

Van cổng dao inox là gì?

  Van cổng dao inox (Stainless Steel Knife Gate Valve) là dòng van công nghiệp được thiết kế để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống. Van có thân làm từ inox 304 hoặc inox 316, chống ăn mòn tốt và phù hợp với nhiều môi trường làm việc như nước, nước thải, hóa chất, bùn và bột giấy.

  Khác với van cổng thông thường sử dụng đĩa van dạng nêm, van cổng dao inox sử dụng lá van mỏng có dạng lưỡi dao di chuyển theo phương thẳng đứng. Cạnh dưới của lưỡi van được vát sắc, giúp dễ dàng cắt xuyên qua bùn, bột giấy, sợi, hạt rắn và các lưu chất có nhiều tạp chất. Khi đóng van, lưỡi dao ép chặt vào vòng đệm, tạo độ kín cao, hạn chế rò rỉ và đảm bảo hệ thống vận hành ổn định.

  Hiện nay, van cổng dao inox được sử dụng rộng rãi trong các hệ thống xử lý nước thải, bùn, bột giấy, khai khoáng, hóa chất, thực phẩm và nhiều ngành công nghiệp khác, nhờ thiết kế gọn nhẹ, chống ăn mòn tốt và làm việc hiệu quả với lưu chất chứa nhiều tạp chất

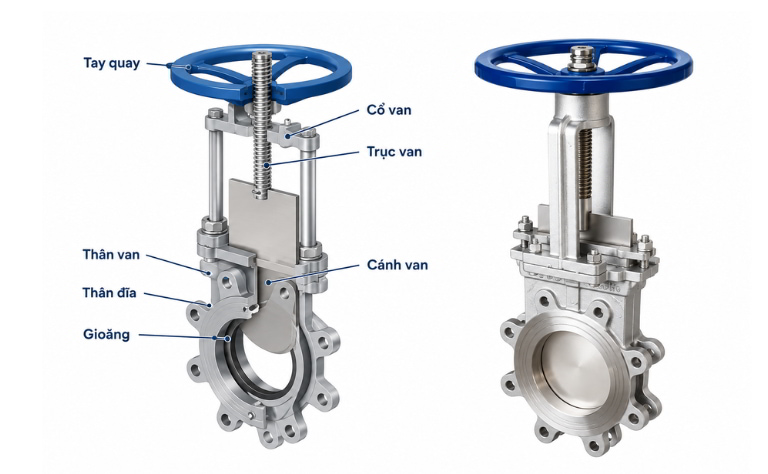

Cấu tạo và nguyên lý hoạt động của van cổng dao

Cấu tạo van cổng dao inox

Van cổng dao inox được cấu tạo từ các bộ phận chính sau:

• Thân van: Được chế tạo từ inox 304 hoặc inox 316, có khả năng chống ăn mòn, chịu áp lực tốt và bảo vệ các chi tiết bên trong van.
• Lá van: Là tấm inox mỏng có cạnh dưới được vát sắc như lưỡi dao, giúp cắt qua bùn, bột giấy, xơ sợi và các tạp chất khi đóng van.
• Trục van: Kết nối giữa lá van và bộ truyền động, có nhiệm vụ nâng hoặc hạ lá van theo phương thẳng đứng để đóng hoặc mở dòng chảy.
• Gioăng làm kín: Thường được làm từ PTFE hoặc các vật liệu đàn hồi khác, giúp tăng độ kín và hạn chế rò rỉ lưu chất.
• Bộ truyền động: Dùng để điều khiển hoạt động của van, gồm hai loại phổ biến là điều khiển cơ (tay quay) và điều khiển tự động (khí nén hoặc điện), phù hợp với nhiều hệ thống khác nhau.

Nguyên lý hoạt động van cổng dao inox

  Van cổng dao inox hoạt động theo nguyên lý nâng – hạ lá van để đóng hoặc mở dòng chảy.

• Trạng thái mở: Khi tác dụng lực vào quay tay quay hoặc kích hoạt bộ truyền động, trục van di chuyển tịnh tiến lên phía trên và kéo lá van ra khỏi dòng chảy, giúp lưu chất đi qua gần như hoàn toàn.
• Trạng thái đóng: Khi tác dụng lực vào tay quay hay kích hoạt bộ phận truyền động, lúc này trực van sẽ đẩy đĩa van đi xuống, lá van sắc cắt xuyên qua bùn, sợi và các tạp chất rồi ép chặt vào gioăng làm kín, ngăn dòng chảy và hạn chế rò rỉ.

  Nhờ thiết kế thân van gọn, không có khoang chứa lớn bên trong, cặn bẩn ít bám tích tụ hơn so với nhiều loại van khác. Điều này giúp van vận hành ổn định và phù hợp với các hệ thống có lưu chất chứa nhiều tạp chất.

Thông số kỹ thuật chi tiết van cổng dao inox

• Tên sản phẩm: Van cổng dao Inox
• Kích cỡ: DN50 - DN1200
• Vật liệu thân: Inox 304 (CF8), Inox 316 (CF8M)
• Đĩa van: Inox 304, inox 316
• Gioăng làm kín: PTFE, EPDM, N
• Kiểu vận hành: Tay quay, bộ truyền động điện, khí nén
• Kiểu kết nối: Kẹp Wafer, mặt bích
• Tiêu chuẩn mặt bích: DIN, BS, JIS, ANSI
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -5 độ C - 180 độ C
• Xuất xứ: Hàn Quốc, Nhật Bản, Malaysia, Trung Quốc…
• Chế độ bảo hành: 12 tháng
• Giấy tờ: CO, CQ
• Tình trạng hàng: Luôn sẵn

Phân loại van cổng dao inox phổ biến

  Van cổng dao inox được phân loại theo vật liệu chế tạo, phương thức vận hành và kiểu kết nối. Mỗi loại có đặc điểm riêng, phù hợp với từng điều kiện làm việc và yêu cầu của hệ thống.

Theo vật liệu

  Vật liệu đúc thân và lá van là yếu tố quyết định độ bền, khả năng chịu ăn mòn và giá thành của thiết bị. Hiện nay van cổng dao inxo được chế tạo từ 2 loại chính là:

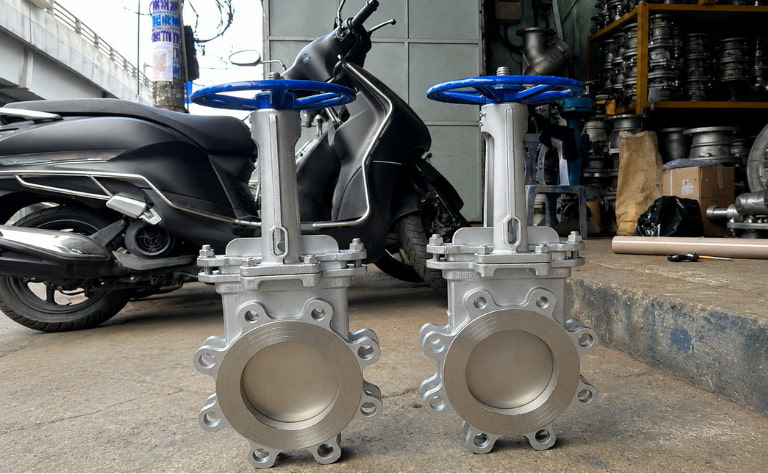

Van cổng dao inox 304

• Van cổng dao inox 304 là dòng sản phẩm được sử dụng phổ biến nhất nhờ giá thành hợp lý và khả năng chống ăn mòn tốt trong các môi trường làm việc thông thường.
• Van được chế tạo từ inox 304 (CF8), van có khả năng chống gỉ sét, chịu nhiệt và chịu áp lực ổn định, đồng thời sở hữu độ bền cao, tuổi thọ lâu dài và chi phí đầu tư tiết kiệm.
• Nhờ giá thành hợp lý, độ bền cao và đáp ứng tốt nhu cầu sử dụng, van cổng dao inox 304 được ứng dụng rộng rãi trong hệ thống cấp nước sạch, xử lý nước thải, ngành thực phẩm – đồ uống, sản xuất giấy, bột giấy và nhiều hệ thống công nghiệp khác có môi trường không yêu cầu khả năng chống ăn mòn quá cao.

Van cổng dao inox 316

• Van cổng dao inox 316 được chế tạo từ inox 316 (CF8M) có bổ sung thành phần Molypden (Mo), giúp tăng khả năng chống ăn mòn và chịu hóa chất vượt trội so với inox 304.
• Nhờ đó, van có khả năng làm việc ổn định trong môi trường chứa axit, hóa chất, nước biển hoặc các dung dịch có tính ăn mòn cao. Ngoài độ bền và tuổi thọ cao, van còn đáp ứng tốt các yêu cầu về vệ sinh trong nhiều ngành công nghiệp.
• Van cổng dao inox 316 được ứng dụng rộng rãi trong các nhà máy hóa chất, dược phẩm, chế biến thực phẩm, hệ thống nước biển, cảng biển, đóng tàu và các môi trường làm việc khắc nghiệt.

Theo phương thức vận hành

  Tùy thuộc vào yêu cầu về tốc độ đóng mở, vị trí lắp đặt và mức độ tự động hóa của nhà máy, van cổng dao được trang bị các bộ truyền động tương ứng:

Van cổng dao inox tay quay

• Van cổng dao tay quay là dòng van vận hành thủ công bằng cách xoay vô lăng để truyền lực đến trục van, giúp nâng hoặc hạ lá van và thực hiện quá trình đóng mở dòng chảy. Nhờ kết cấu cơ khí đơn giản, dòng van này có độ bền cao, ít hư hỏng, dễ bảo trì và không cần sử dụng nguồn điện hoặc khí nén.
• Với chi phí đầu tư thấp, van cổng dao tay quay được sử dụng phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải, bột giấy và nhiều ứng dụng công nghiệp có tần suất đóng mở không quá lớn.
• Tuy nhiên, việc vận hành hoàn toàn bằng sức người nên sẽ mất nhiều thời gian và công sức đối với các van kích thước lớn hoặc hệ thống có áp lực cao.

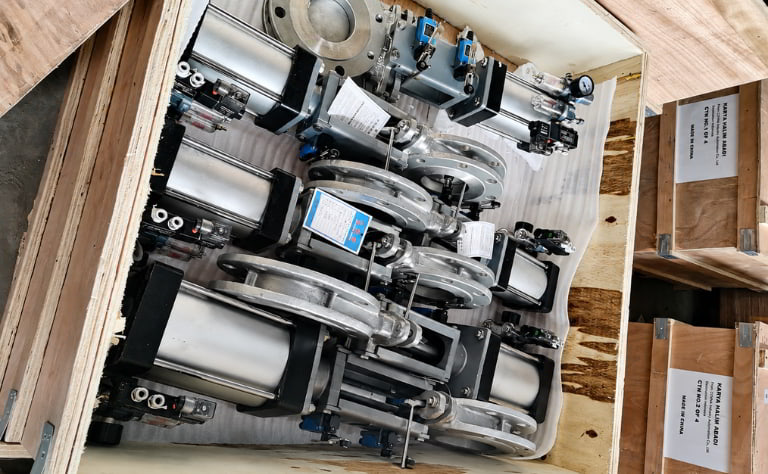

Van cổng dao inox điều khiển khí nén

• Van cổng dao inox điều khiển khí nén sử dụng bộ truyền động khí nén để đóng mở van tự động. Khi khí nén có áp suất khoảng 4–8 bar được cấp vào xi lanh, piston sẽ tạo lực nâng hoặc hạ lá van, giúp quá trình vận hành diễn ra nhanh chóng và chính xác.
• Ưu điểm nổi bật của dòng van này là tốc độ vận hành nhanh, hoạt động ổn định với tần suất cao và an toàn trong các môi trường dễ cháy nổ. Bên cạnh đó, van còn dễ dàng tích hợp vào các dây chuyền sản xuất tự động.
• Van được ứng dụng rộng rãi trong các dây chuyền sản xuất tự động, nhà máy hóa chất, xử lý nước thải, bột giấy, khai khoáng và các hệ thống yêu cầu đóng ngắt nhanh hoặc vận hành liên tục.

Van cổng dao inox điều khiển điện

• Cũng là dòng van vận hành tự động nhưng dòng van này không sử dụng bộ truyền động khí nén mà sử dụng động cơ điện để đóng mở van. Van sử dụng dòng điện với điện áp thông dụng như 24VDC, 220VAC hoặc 380VAC để vận hành. Bộ truyền động điện tạo mô-men xoắn lớn, giúp nâng hạ lá van chính xác và ổn định mà không cần thao tác thủ công.
• Ưu điểm của dòng van này là có thể điều khiển từ xa, dễ dàng tích hợp với hệ thống PLC, SCADA và các dây chuyền tự động hóa. Van vận hành êm ái, phù hợp với các hệ thống yêu cầu điều khiển chính xác và tần suất hoạt động cao.
• Tuy nhiên, van cổng dao điều khiển điện có tốc độ đóng mở chậm hơn van cổng dao khí nén, đồng thời chi phí đầu tư ban đầu cũng cao hơn.

Theo phương thức kết nối

  Phương thức kết nối quyết định khả năng chịu áp lực toàn bộ hệ thống cũng như độ linh hoạt khi lắp đặt, bảo dưỡng:

Kiểu kẹp (Wafer)

• Đây là kiểu kết nối được sử dụng phổ biến ở các dòng van cổng dao inox hiện nay.
• Van cổng dao inox dạng kẹp có thiết kế thân mỏng, nhỏ gọn và không có tai bắt bu lông riêng, van được kẹp trực tiếp giữa hai mặt bích của đường ống bằng các bu lông xuyên suốt. Thiết kế này giúp giảm trọng lượng, tiết kiệm không gian lắp đặt và phù hợp với các hệ thống có diện tích hạn chế.
• Ưu điểm nổi bật của van Wafer là giá thành hợp lý, dễ lắp đặt và giảm tải trọng cho hệ thống đường ống. Tuy nhiên, do được kẹp giữa hai mặt bích nên khi cần tháo van để bảo trì hoặc thay thế, toàn bộ đoạn đường ống phải dừng hoạt động và xả áp trước khi tháo lắp.
• Van cổng dao wafer thường được sử dụng trong các hệ thống cấp thoát nước, xử lý nước thải, bột giấy và nhiều ứng dụng công nghiệp có áp lực làm việc trung bình.

Kiểu lắp bích

• Van cổng dao mặt bích có thân van được đúc liền với mặt bích, các lỗ bu lông được gia công theo các tiêu chuẩn quốc tế như JIS, BS, DIN hoặc ANSI.
• Thiết kế này giúp van kết nối chắc chắn với hệ thống đường ống, đảm bảo độ kín cao và dễ dàng lắp đặt trên nhiều tiêu chuẩn mặt bích khác nhau.
• Nhờ kết cấu vững chắc, van kiểu lắp bích có khả năng chịu áp lực cao, chống rung lắc hiệu quả và vận hành ổn định trong các hệ thống có lưu lượng lớn hoặc làm việc liên tục. Ngoài ra, van còn thuận tiện cho việc bảo trì, cho phép tháo rời một phía của đường ống mà không ảnh hưởng đến phía còn lại.
• Tuy nhiên, do thân van dày và sử dụng nhiều vật liệu hơn nên trọng lượng và giá thành cũng cao hơn so với kiểu Wafer.

Đánh giá ưu điểm và nhược điểm của van cổng dao inox

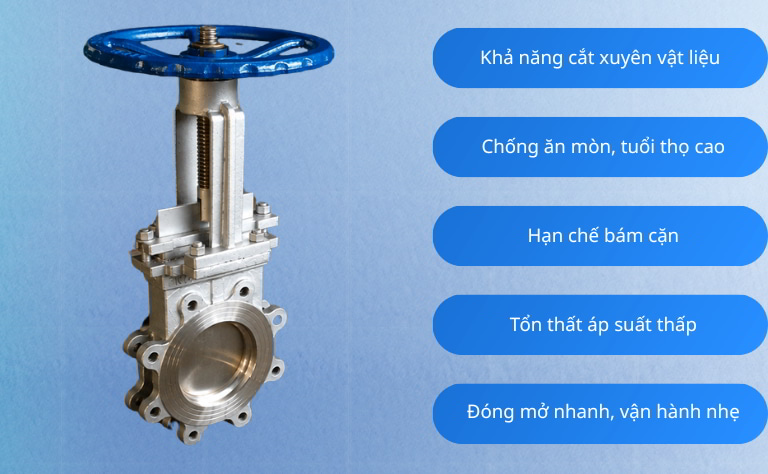

Ưu điểm vượt trội

  Van dao inox được sử dụng rộng rãi trong các hệ thống bùn, nước thải và hóa chất nhờ thiết kế chuyên dụng cùng khả năng làm việc bền bỉ.

• Khả năng cắt xuyên vật liệu: Thiết kế lưỡi dao sắc bén giúp dễ dàng cắt xuyên qua bùn đặc, bột giấy, xơ sợi, chất lỏng sệt, giúp hạn chế kẹt van và đảm bảo đóng kín.
• Chống ăn mòn, tuổi thọ cao: Thân van bằng Inox 304/316 chống gỉ sét cực tốt, chịu được hóa chất, axit nhẹ, kiềm và nước biển (đối với dòng 316), bền hơn van gang rất nhiều.
• Độ kín cao: Khi đóng van, đĩa van ép chặt vào gioăng làm kín, giúp ngăn rò rỉ hiệu quả ngay cả với lưu chất chứa bùn hoặc hạt rắn.
• Hạn chế bám cặn: Bề mặt lá van phẳng và nhẵn giúp giảm bám dính bùn, cặn và tạp chất, từ đó hạn chế tắc nghẽn và duy trì hoạt động ổn định.
• Đóng mở nhanh, vận hành nhẹ: Hành trình lá van ngắn, lực đóng mở nhỏ, phù hợp cho cả vận hành thủ công và tự động.
• Lưu lượng lớn, tổn thất áp suất thấp: Khi mở hoàn toàn, lá van rút khỏi dòng chảy nên lưu chất lưu thông dễ dàng, giảm sụt áp.
• Đa dạng kiểu điều khiển và kết nối: Có các phiên bản tay quay, tay gạt, khí nén, điện cùng nhiều kiểu kết nối như Wafer và mặt bích, đáp ứng nhiều yêu cầu lắp đặt.
• Dễ bảo trì: Kết cấu đơn giản, ít chi tiết chuyển động, thuận tiện cho việc vệ sinh, thay gioăng và bảo dưỡng.

Nhược điểm cần lưu ý

  Bên cạnh những ưu điểm nổi bật, van cổng dao inox cũng có một số hạn chế cần lưu ý khi lựa chọn.

• Chịu áp suất hạn chế: Chỉ hoạt động tốt ở các hệ thống áp suất thấp đến trung bình (thường từ PN6 đến PN16). Không dùng được cho đường ống áp cao.
• Không phù hợp để điều tiết lưu lượng: Van chỉ làm tốt nhiệm vụ đóng hoàn toàn hoặc mở hoàn toàn. Nếu mở 1 phần để chỉnh dòng chảy, lá van sẽ bị rung lắc mạnh và nhanh hỏng.
• Độ bền của gioăng làm kín: Nếu lưu chất chứa nhiều cát, đá, hạt kim loại sắc nhọn bám vào gioăng khi đóng mở liên tục, gioăng cao su/nhựa sẽ rất nhanh bị rách, hở.
• Yêu cầu không gian lắp đặt: Khi mở van, phần trục van và lá van đẩy ngược lên trên nên cần khoảng trống phía trên đủ rộng để lắp đặt.

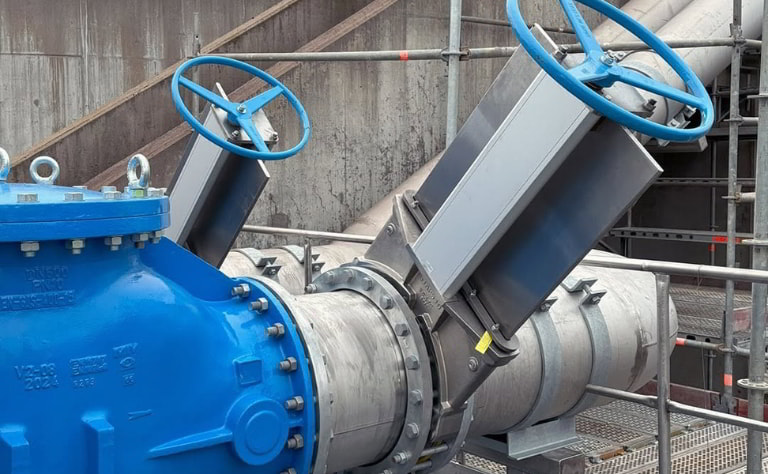

Ứng dụng thực tế van cổng dao inox

  Nhờ khả năng đóng mở hiệu quả với lưu chất chứa hạt rắn, bùn đặc và môi trường ăn mòn, van cổng dao inox được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

• Hệ thống xử lý nước thải: Sử dụng trong các hệ thống nước thải sinh hoạt, nước thải công nghiệp, bùn lắng và bùn hoạt tính, giúp đóng ngắt dòng chảy ổn định và hạn chế kẹt van.
• Ngành giấy và bột giấy: Phù hợp để kiểm soát dòng bột giấy, sợi cellulose và các công đoạn nghiền, tẩy trắng trong dây chuyền sản xuất.
• Ngành khai khoáng và luyện kim: Dùng cho hệ thống vận chuyển quặng nghiền, bùn khoáng, tro bay, xỉ và các lưu chất có chứa hạt rắn, tính mài mòn cao.
• Công nghiệp hóa chất: Thích hợp với các hệ thống dẫn axit loãng, kiềm, dung môi và nhiều loại hóa chất ăn mòn nhờ khả năng chống gỉ của inox.
• Ngành thực phẩm và đồ uống: Ứng dụng trong hệ thống vận chuyển tinh bột, mật rỉ, nước trái cây có bã và các lưu chất có độ nhớt hoặc chứa cặn.
• Ngành xi măng và vật liệu xây dựng: Sử dụng để đóng ngắt dòng xi măng bột, tro bay, bùn khoáng và các vật liệu dạng hạt trong dây chuyền sản xuất.

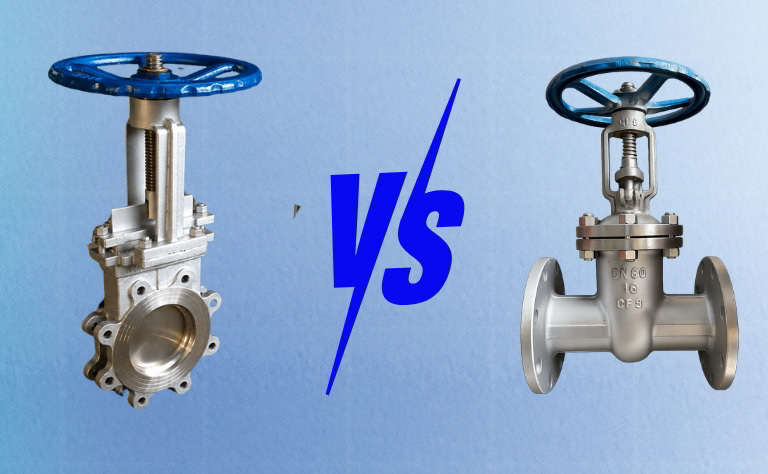

So sánh van cổng dao inox và van cổng inox thông thường

Như vậy:

• Van cổng dao là lựa chọn tối ưu cho các hệ thống bùn, nước thải, bột giấy hoặc lưu chất chứa hạt rắn, nhờ khả năng chống kẹt và đóng kín hiệu quả.
• Van cổng inox thường là lựa chọn kinh tế cho các hệ thống nước sạch, hơi, dầu hoặc khí…

Mẹo nhỏ giúp bạn chọn van cổng dạo inox phù hợp với ngân sách

  Để lựa chọn van cổng dao inox vừa đáp ứng yêu cầu sử dụng vừa tối ưu chi phí, bạn nên lưu ý những tiêu chí sau:

• Chọn đúng vật liệu: Inox 304 phù hợp với nước sạch, nước thải, bùn và bột giấy, có giá thành tiết kiệm. Inox 316 nên sử dụng cho môi trường hóa chất, axit hoặc nước biển nhờ khả năng chống ăn mòn vượt trội.
• Lựa chọn gioăng làm kín phù hợp: Gioăng EPDM thích hợp cho nước và nước thải với chi phí thấp. Nếu lưu chất có hóa chất, nhiệt độ cao hoặc hạt mài mòn, nên chọn gioăng PTFE (Teflon) hoặc gioăng kim loại để tăng độ bền.
• Chọn đúng kích cỡ và kiểu kết nối: Kích thước van (DN) phải phù hợp với đường ống để đảm bảo lưu lượng. Đồng thời kiểm tra tiêu chuẩn mặt bích (JIS, BS, DIN, ANSI...) và lựa chọn kiểu kết nối Wafer hoặc lắp bích phù hợp với hệ thống.
• Lựa chọn bộ truyền động phù hợp: Van tay quay là giải pháp kinh tế cho hệ thống vận hành thủ công. Nếu cần đóng mở thường xuyên hoặc điều khiển từ xa, nên sử dụng van điều khiển khí nén hoặc điều khiển điện để tăng hiệu quả vận hành.
• Kiểm tra thông số kỹ thuật: Đảm bảo áp suất, nhiệt độ làm việc của van phù hợp với điều kiện vận hành thực tế nhằm tăng tuổi thọ và hạn chế sự cố.
• Ưu tiên sản phẩm chính hãng: Nên chọn van có đầy đủ chứng từ CO, CQ và mua từ nhà cung cấp uy tín để đảm bảo chất lượng, chế độ bảo hành và hỗ trợ kỹ thuật khi cần thiết.

Địa chỉ mua van cổng dao inox nhập khẩu chính hãng

  Van cổng dao inox là thiết bị chuyên dụng cho các hệ thống xử lý lưu chất chứa bùn, cặn và hạt rắn, vì vậy việc lựa chọn sản phẩm chính hãng có vai trò quan trọng trong việc đảm bảo hiệu quả vận hành và tuổi thọ hệ thống.

  Van Công Nghiệp Âu Việt là đơn vị chuyên nhập khẩu và phân phối van cổng dao inox từ nhiều thương hiệu uy tín, đáp ứng đa dạng nhu cầu từ công trình dân dụng đến các dự án công nghiệp lớn.

Khi mua hàng tại Âu Việt, khách hàng được:

• Sản phẩm nhập khẩu chính hãng, đầy đủ CO, CQ.
• Đa dạng kích cỡ từ DN50 đến DN600.
• Nhiều lựa chọn vật liệu inox 304, inox 316 và các kiểu vận hành.
• Hàng có sẵn tại kho, giao nhanh trên toàn quốc.
• Tư vấn kỹ thuật và lựa chọn model phù hợp với từng hệ thống.
• Báo giá cạnh tranh, ưu đãi cho dự án và đại lý.
• Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật sau bán hàng.

  Nếu bạn đang tìm kiếm van cổng dao inox chất lượng cao, giá tốt và giao hàng nhanh, van công nghiệp Âu Việt là lựa chọn đáng tin cậy để đáp ứng mọi yêu cầu về kỹ thuật và tiến độ công trình. Liên hệ ngay Email:kdauviet3@gmail.com hoặc Hotline: 0962 455 506 hôm nay để được tư vấn và báo giá nhanh chóng.
