Van cổng inox 304

  Van cổng inox 304 là dòng van công nghiệp được sử dụng phổ biến nhờ khả năng chống ăn mòn, độ bền cao và vận hành ổn định. Sản phẩm phù hợp cho hệ thống cấp nước, thực phẩm, dược phẩm, hóa chất và nhiều ứng dụng công nghiệp khác. Để hiểu rõ về dòng van này, mời các bạn cùng Van công nghiệp Âu Việt tìm hiểu ở bài viết dưới đây nhé!

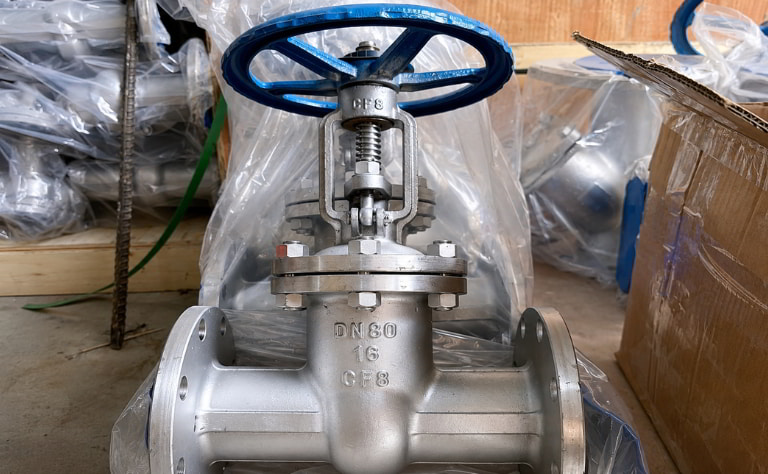

Van cổng inox 304 là gì?

  Van cổng inox 304 (Stainless Steel 304 Gate Valve) là dòng van công nghiệp được chế tạo từ thép không gỉ SUS 304 cao cấp. Thiết bị vận hành bằng cách nâng lên hoặc hạ xuống một đĩa van hình nêm để đóng hoặc mở hoàn toàn dòng lưu chất, giúp kiểm soát dòng chảy đi qua hệ thống đường ống một cách tối ưu.

  Khác với van cầu hoặc van bi có thể điều tiết lưu lượng, van cổng inox 304 chỉ dùng để đóng hoặc mở hoàn toàn. Khi mở hết cỡ, cửa van được nâng lên khỏi dòng chảy không gây cản trở lưu chất, giúp giảm tổn thất áp suất và duy trì lưu lượng ổn định. Vì vậy, loại van này rất phù hợp với các hệ thống có lưu lượng lớn và hoạt động liên tục.

  Nhờ được chế tạo từ inox 304, van có khả năng chống ăn mòn, chống oxy hóa, chịu nhiệt và chịu áp lực tốt. Vì vậy, van cổng inox 304 được ứng dụng rộng rãi trong các hệ thống cấp nước, xử lý nước, thực phẩm, đồ uống, dược phẩm, hóa chất nhẹ và nhiều ngành công nghiệp khác.

Cấu tạo và nguyên lý hoạt động van cửa inox 304

Cấu tạo van cổng inox 304

Mặc dù có nhiều kiểu kết nối và thiết kế khác nhau, van cổng inox 304 đều được cấu tạo từ 6 bộ phận chính như:

• Thân van: Được đúc nguyên khối từ inox 304 có độ bền cao và khả năng chống ăn mòn tốt. Thân van chịu áp lực trực tiếp từ dòng lưu chất và là bệ đỡ vững chắc cho tất cả các chi tiết bên trong. Hai đầu thân van được thiết kế dạng nối ren hoặc mặt bích để kết nối vào đường ống.
• Nắp van: Phần nắp đậy phía trên, được liên kết với thân van bằng ren hoặc bu-lông. Nắp van có vai trò bảo vệ trục van, cơ cấu truyền động bên trong và là nơi có thể tháo rời để thuận tiện cho việc bảo trì, bảo dưỡng.
• Đĩa van: Là bộ phận trực tiếp đóng hoặc mở dòng lưu chất. Đĩa van thường có dạng hình nêm và được chế tạo từ inox 304, giúp tăng độ kín khi đóng, hạn chế mài mòn và nâng cao tuổi thọ của van.
• Trục van: Là thanh kim loại dạng trục ren kết nối giữa tay quay và đĩa van, có nhiệm vụ truyền mô-men xoắn để nâng hoặc hạ đĩa van. Tùy thuộc vào thiết kế, trục van sẽ có dạng ty nổi hoặc ty chìm.
• Tay quay: Là bộ phận dùng để vận hành van bằng phương pháp thủ công. Tay quay thường được làm từ gang, thép sơn epoxy hoặc inox, giúp người sử dụng dễ dàng đóng mở van bằng thao tác xoay.
• Gioăng làm kín: Được lắp tại các vị trí tiếp xúc giữa các bộ phận nhằm đảm bảo độ kín, ngăn ngừa rò rỉ lưu chất trong quá trình vận hành. Tùy điều kiện làm việc, gioăng có thể được chế tạo từ PTFE, Graphite hoặc kim loại.

Nguyên lý hoạt động van cổng inox 304

  Van cổng inox 304 hoạt động dựa trên cơ chế nâng lên hoặc hạ xuống của đĩa van.

• Khi người vận hành xoay tay quay vô lăng ngược chiều kim đồng hồ. Lúc này trục van kéo đĩa van đi lên, rút hoàn toàn khỏi dòng chảy, van mở và cho phép dòng lưu chất đi qua với lưu lượng tối đa.
• Khi người vận hành xoay tay quay vô lăng theo chiều kim đồng hồ. Lúc này trục van sẽ truyền lực đẩy đĩa van hạ xuống vuông góc với dòng chảy, ép chặt vào gioăng làm kín để ngăn chặn hoàn toàn lưu lượng.

Lưu ý: Van cổng chỉ nên dùng cho nhiệm vụ đóng/mở hoàn toàn không nên dùng để điều tiết lưu lượng vì áp lực dòng chảy có thể làm cong, mòn đĩa van.

Thông số kỹ thuật tiêu chuẩn của van cổng inox 304 nhập khẩu

• Kích cỡ: DN15 – DN300
• Vật liệu thân: Inox 304/ CF8
• Đĩa van: Inox 304
• Ty van: Inox 304
• Kiểu vận hành: Tay quay
• Kiểu kết nối: Nối ren, mặt bích
• Tiêu chuẩn ren: BSPT, NPT
• Tiêu chuẩn mặt bích: JIS 10K, ANSI Class 150, PN10, PN16
• Áp lực hoạt động: 10 bar, 16 bar, 20 bar
• Nhiệt độ hoạt động: -20 độ C đến 180 độ C (tùy gioăng)
• Môi trường hoạt động: Nước sạch, nước thải, hóa chất, thực phẩm
• Xuất xứ: Malaysia, Nhật Bản, Hàn Quốc, Trung Quốc
• Chứng từ: CO, CQ
• Bảo hành: 12 tháng
• Tình trạng hàng: Sẵn SLLL

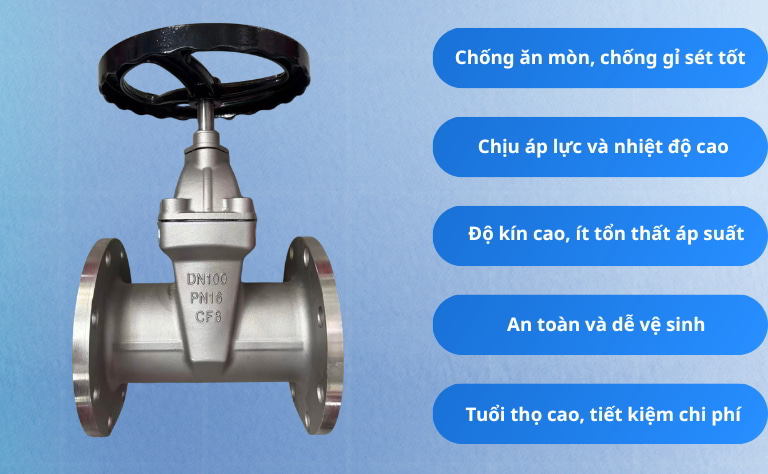

Ưu điểm vượt trội của van cửa inox 304 so với các chất liệu khác

So với van cổng bằng gang, đồng hoặc thép, van cổng inox 304 sở hữu nhiều ưu điểm vượt trội nhờ chất liệu thép không gỉ và thiết kế tối ưu.

• Chống ăn mòn, chống gỉ sét tốt: Được chế tạo từ inox 304 chứa khoảng 18% Crom và 8% Niken, van có khả năng chống oxy hóa, chống ăn mòn hiệu quả trong môi trường nước, hơi, hóa chất nhẹ và điều kiện ẩm ướt.
• Chịu áp lực và nhiệt độ cao: Van có kết cấu chắc chắn, chịu được áp lực làm việc lớn và nhiệt độ cao mà không bị biến dạng hay nứt vỡ, giúp vận hành ổn định trong thời gian dài.
• Độ kín cao, ít tổn thất áp suất: Đĩa van được gia công chính xác kết hợp với gioăng làm kín chất lượng cao giúp hạn chế rò rỉ. Khi mở hoàn toàn, cửa van được nâng lên khỏi dòng chảy nên lưu chất lưu thông gần như tự do, giảm tổn thất áp suất.
• An toàn và dễ vệ sinh: Bề mặt inox nhẵn bóng, không bám cặn, không thôi nhiễm tạp chất và dễ làm sạch, đáp ứng tốt yêu cầu vệ sinh trong ngành thực phẩm, đồ uống, nước sạch và dược phẩm.
• Tuổi thọ cao, tiết kiệm chi phí: Mặc dù chi phí đầu tư ban đầu cao hơn van gang, nhưng nhờ độ bền vượt trội, ít hư hỏng và ít phải bảo trì nên giúp giảm chi phí vận hành và thay thế trong dài hạn.

Phân loại van cổng inox 304 phổ biến trên thị trường

  Van cổng inox có nhiều kiểu kết nối và thiết kế ty van, phù hợp với từng hệ thống và điều kiện vận hành khác nhau. Mỗi loại đều có ưu điểm riêng về lắp đặt, sử dụng và bảo trì, giúp người dùng lựa chọn sản phẩm phù hợp, tối ưu hiệu quả và chi phí đầu tư.

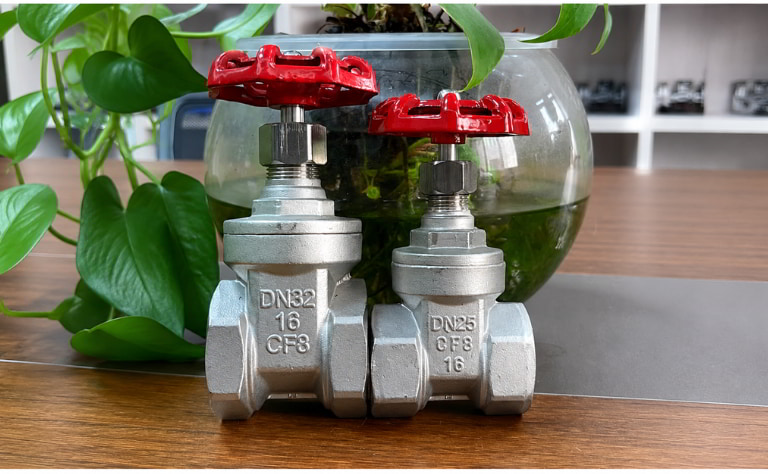

Van cổng inox 304 nối ren

• Van cổng inox 304 nối ren được thiết kế với hai đầu ren trong theo tiêu chuẩn BSPT hoặc NPT để kết nối trực tiếp với đường ống. giúp việc lắp đặt và tháo rời diễn ra nhanh chóng. Dòng van này thường có kích thước từ DN15 đến DN50, phù hợp với các hệ thống đường ống có đường kính nhỏ.
• Ưu điểm nổi bật của van cổng inox nối ren là thiết kế gọn nhẹ, dễ tháo lắp, bảo trì và có giá thành thấp hơn so với van mặt bích. Tuy nhiên, khả năng chịu áp lực và rung lắc không cao bằng kết nối bích nên cần lắp đặt đúng kỹ thuật để đảm bảo độ kín.
• Van cổng inox nối ren được sử dụng rộng rãi trong hệ thống cấp nước dân dụng, đường ống nhánh, khí nén, phòng thí nghiệm, hệ thống thực phẩm và các dây chuyền sản xuất quy mô nhỏ.

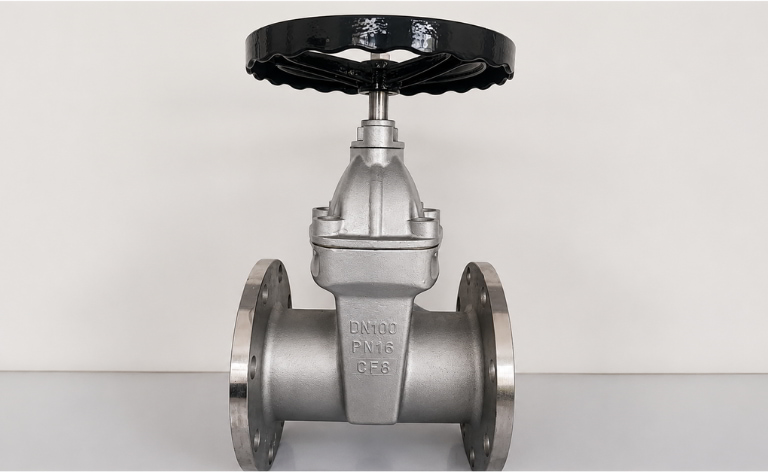

Van cổng inox 304 mặt bích

• Van cổng inox 304 nối bích được thiết kế 2 đầu mặt bích để kết nối đường ống. Mặt bích gia công theo các tiêu chuẩn JIS, BS, ANSI hoặc DIN. Kiểu kết nối này thường sử dụng cho các hệ thống đường ống có kích cỡ từ DN50 trở lên.
• Ưu điểm nổi bật của van cổng inox nối bích là khả năng chịu áp lực, nhiệt độ và rung lắc tốt, hạn chế tối đa rò rỉ lưu chất, phù hợp với các hệ thống vận hành liên tục. Tuy nhiên, van có trọng lượng lớn và chi phí đầu tư cao hơn so với dòng nối ren.
• Van cổng inox 304 mặt bích được ứng dụng phổ biến trong hệ thống cấp nước đô thị, xử lý nước thải, phòng cháy chữa cháy (PCCC), nhà máy hóa chất, dầu khí, thực phẩm và các dây chuyền công nghiệp quy mô lớn.

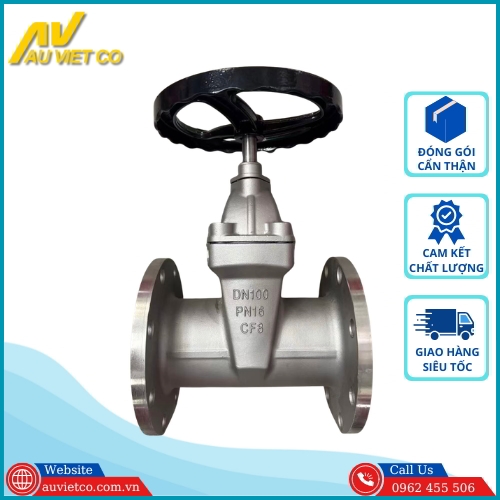

Van cổng inox 304 ty chìm

• Van cổng ty chìm inox 304 là dòng van có trục van nằm hoàn toàn bên trong thân van. Khi vận hành, ty van chỉ quay tròn quanh trục để nâng hạ đĩa van mà không nhô lên khỏi thân, giúp tiết kiệm không gian lắp đặt và bảo vệ trục van khỏi bụi bẩn, va đập từ môi trường bên ngoài.
• Ưu điểm của dòng van này là thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt vì chiều cao của van gần như không thay đổi trong quá trình vận hành. Điều này giúp sản phẩm đặc biệt phù hợp với các vị trí có không gian hạn chế như hố van, đường ống ngầm hoặc khu vực lắp đặt sát trần.
• Tuy nhiên, người vận hành khó quan sát trạng thái đóng/mở của van và phần ren ty van tiếp xúc trực tiếp với lưu chất nên có thể bị bám cặn nếu làm việc trong môi trường chứa nhiều tạp chất.
• Van cổng inox 304 ty chìm thường được sử dụng trong hệ thống cấp nước ngầm, mạng lưới phân phối nước sạch, xử lý nước và các công trình hạ tầng kỹ thuật.

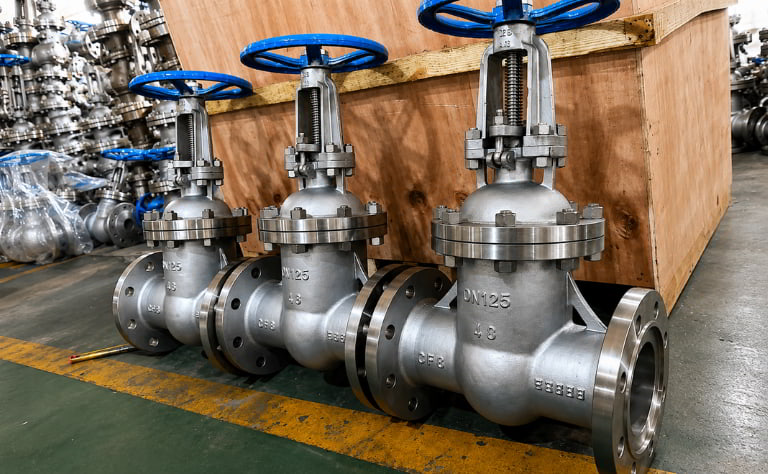

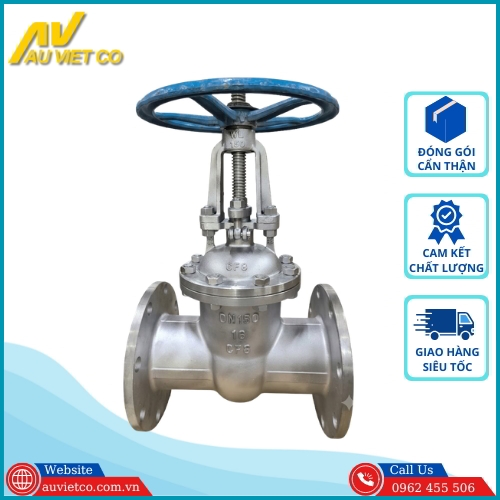

Van cổng inox 304 ty nổi

• Van cổng ty nổi inox 304 là dòng van có trục van di chuyển lên xuống khi đóng hoặc mở. Khi van mở hoàn toàn, ty van sẽ nhô lên khỏi thân van, giúp người vận hành dễ dàng nhận biết trạng thái hoạt động chỉ bằng quan sát.
• Ưu điểm nổi bật của dòng van này là người vận hành có thể dễ dàng quan sát trạng thái đóng hoặc mở chỉ bằng vị trí của ty van. Đồng thời, phần ren luôn nằm bên ngoài nên việc vệ sinh, kiểm tra và bôi trơn cũng thuận tiện hơn, giúp giảm nguy cơ kẹt ren do cặn bẩn hoặc ăn mòn.
• Nhờ cấu tạo này, van ty nổi thường có độ bền cơ học cao và hoạt động ổn định trong các hệ thống yêu cầu đóng mở thường xuyên.
• Tuy nhiên, van cần khoảng không gian đủ lớn phía trên để ty van di chuyển hết hành trình. Ngoài ra, phần ren lộ ra ngoài cũng cần được vệ sinh và bôi trơn định kỳ nhằm tránh bụi bẩn hoặc gỉ sét làm ảnh hưởng đến quá trình vận hành.
• Van cổng inox 304 ty nổi được thiết kế với trục van di chuyển lên xuống theo hành trình đóng mở. Khi mở van, ty van sẽ nhô lên phía trên tay quay; khi đóng hoàn toàn, ty van sẽ hạ xuống. Toàn bộ phần ren truyền động được bố trí bên ngoài thân van nên không tiếp xúc trực tiếp với lưu chất.

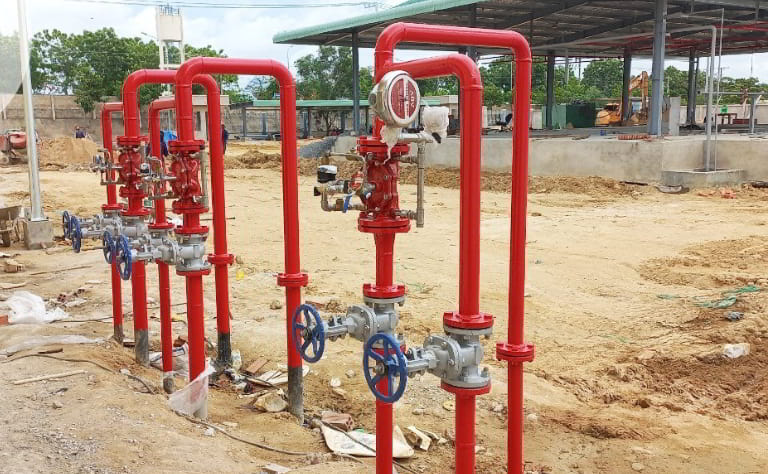

Ứng dụng thực tế của van cổng inox 304

  Nhờ khả năng chống ăn mòn, chịu áp lực tốt và tuổi thọ cao, van cổng inox 304 được ứng dụng trong nhiều lĩnh vực công nghiệp khác nhau. Tiêu biểu như:

• Hệ thống cấp nước và xử lý nước sạch: Sử dụng để đóng mở dòng chảy trong hệ thống cấp nước và xử lý nước sạch
• Ngành thực phẩm, đồ uống, sữa và bia: Dùng để đóng mở lưu chất trong dây chuyền sản xuất, đảm bảo vệ sinh và an toàn thực phẩm.
• Hệ thống hóa chất ăn mòn nhẹ: Phù hợp với các loại hóa chất, dung môi hoặc axit, kiềm có nồng độ thấp.
• Đường ống hơi nóng, khí nén và dầu truyền nhiệt: Hoạt động ổn định trong môi trường có áp suất và nhiệt độ tương đối cao.
• Nhà máy giấy, dệt nhuộm và chế biến thủy sản: Chống gỉ sét tốt trong môi trường ẩm ướt và thường xuyên tiếp xúc với hóa chất.
• Hệ thống HVAC và PCCC: Đóng ngắt lưu chất trong hệ thống điều hòa trung tâm, cấp nước và phòng cháy chữa cháy.
• Các nhà máy và công trình công nghiệp: Ứng dụng trên đường ống dẫn nước, hơi, khí và nhiều loại lưu chất công nghiệp khác.

Mẹo nhỏ giúp bạn chọn van cổng inox 304 phù hợp với ngân sách

  Để lựa chọn được van cổng inox 304 phù hợp với nhu cầu sử dụng và tối ưu ngân sách, bạn nên lưu ý một số điểm như:

• Chọn đúng kích thước: Chọn kích thước van đúng với kích thước đường ống cần lắp đặt để đảm bảo lưu lượng và tránh phát sinh chi phí.
• Chọn kiểu kết nối: Nối ren cho DN15–DN50 để tiết kiệm chi phí, lắp đặt nhanh, còn mặt bích cho DN50 trở lên để chịu áp cao và đảm bảo độ kín.
• Chọn kiểu ty van: Ty chìm phù hợp không gian hẹp hoặc lắp ngầm, tiết kiệm chi phí, còn ty nổi dễ quan sát trạng thái đóng/mở và thuận tiện bảo trì.
• Chọn vật liệu phù hợp: Inox 304 dùng cho nước sạch, thực phẩm, khí nén và hóa chất nhẹ; môi trường ăn mòn mạnh nên chọn inox 316.
• Lựa chọn thương hiệu phù hợp với ngân sách: Nếu công trình yêu cầu chất lượng và độ bền cao, nên chọn các thương hiệu từ Nhật Bản, Hàn Quốc hoặc Đài Loan. Nếu muốn tiết kiệm chi phí mà vẫn đáp ứng nhu cầu sử dụng, có thể lựa chọn van cổng inox 304 Trung Quốc.
• Ưu tiên sản phẩm có đầy đủ CO, CQ: Đảm bảo nguồn gốc, chất lượng và tránh hàng giả.
• Mua từ nhà cung cấp uy tín: Có bảo hành, hỗ trợ kỹ thuật và linh kiện thay thế đầy đủ.
