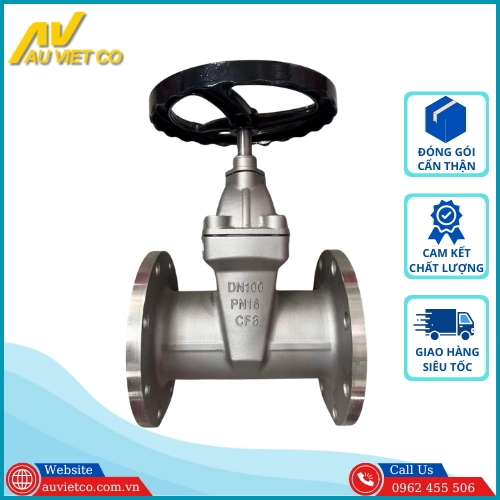

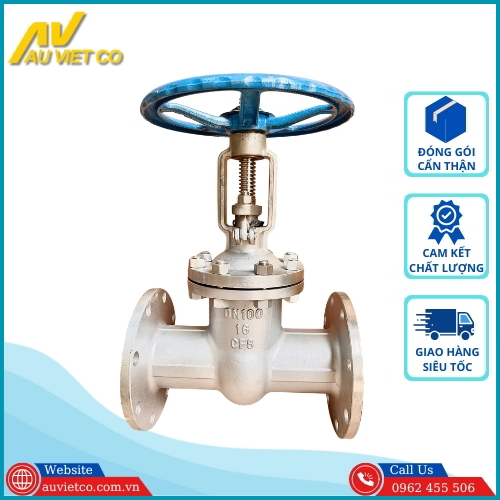

Van cổng inox DN100

  Van cổng inox DN100 là thiết bị đóng mở dòng chảy được thiết kế để lắp đặt cho đường ống có đường kính danh nghĩa DN100 (Phi 114 mm – 4 inch). Van được chế tạo từ inox 304 hoặc inox 316 nên có khả năng chống gỉ, chịu áp lực tốt và độ bền cao, phù hợp với hệ thống nước, hơi nóng, khí nén, hóa chất và nhiều ứng dụng công nghiệp.

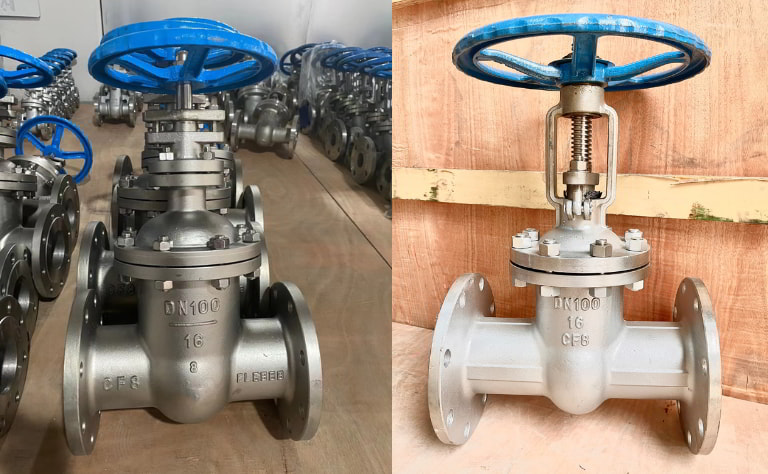

Tổng quan về van cổng inox DN100

  Van cổng inox DN100 hay còn gọi là van cửa inox DN100, là dòng van dùng để đóng/mở hoàn toàn dòng chất lưu trên đường ống có đường kính danh nghĩa DN100 tương đương đường kính ngoài phi 114mm hay 4 inch. Đây là kích thước được sử dụng phổ biến trong các hệ thống đường ống công nghiệp có lưu lượng trung bình đến lớn, yêu cầu độ bền cao và khả năng vận hành ổn định.

  Khác với van cổng bằng gang hoặc thép carbon, van cổng inox DN100 được chế tạo từ inox 304 hoặc inox 316, mang lại khả năng chống gỉ sét, chống ăn mòn và chịu áp lực tốt. Nhờ đó, sản phẩm phù hợp với nhiều môi trường làm việc như nước sạch, nước thải, hóa chất, hơi nóng, thực phẩm và đồ uống.

  Hiện nay, van cổng inox DN100 được ứng dụng rộng rãi trong các nhà máy, khu công nghiệp, hệ thống HVAC, PCCC và xử lý nước. Khi mở hoàn toàn, lá van nâng lên khỏi dòng chảy nên gần như không gây cản trở lưu chất, giúp giảm tổn thất áp suất, tối ưu lưu lượng và nâng cao hiệu quả vận hành của hệ thống.

Thông số kỹ thuật chung van cổng inox DN100

• Kích thước: DN100 - Phi 114mm – 4 inch
• Chất liệu thân: Inox 304 (CF8), inox 316 (CF8M)
• Ty và đĩa van: Inox 304/ inox 316
• Dạng ty: Ty chìm, ty nổi
• Vận hành: Tay quay
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS 10K, BS PN16, ANSI Class 150, DIN
• Nhiệt độ làm việc: -10 độ C đến 180 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường làm việc: Nước sạch, nước thải, hóa chất, thực phẩm…
• Xuất xứ: Hàn Quốc, Malaysia, Trung Quốc, Châu Âu…
• Tình trạng hàng: Sẵn giao


Cấu tạo và nguyên lý hoạt động của van cổng inox DN100

Cấu tạo chi tiết van cổng inox DN100

  Van cổng inox DN100 được cấu tạo từ các bộ phận chính như:

• Thân van: Được đúc nguyên khối từ inox 304 hoặc inox 316, có khả năng chịu áp lực, chống ăn mòn và độ bền cao. Hai đầu van kết nối mặt bích, giúp lắp đặt chắc chắn và kín khít với hệ thống đường ống.
• Nắp van: Nằm phía trên thân van, có nhiệm vụ giữ cố định trục van và bảo vệ các chi tiết bên trong. Nắp van được liên kết với thân van bằng bu lông, thuận tiện cho việc bảo trì và thay thế linh kiện khi cần.
• Trục van: Là bộ phận kết nối tay quay với cánh van, có nhiệm vụ truyền chuyển động để nâng hoặc hạ cánh van trong quá trình đóng mở. Trục van gồm hai loại phổ biến là ty nổi và ty chìm, phù hợp với từng điều kiện lắp đặt khác nhau.
• Cánh van: Là bộ phận trực tiếp đóng mở dòng chảy, thường được chế tạo từ inox cứng dạng phẳng hoặc hình nêm, một số loại có thể bọc cao su để tăng độ kín. Khi mở hoàn toàn, cánh van nâng lên khỏi dòng lưu chất, giúp giảm tổn thất áp suất và đảm bảo lưu lượng tối đa.
• Tay quay: Là bộ phận truyền lực cơ học để đóng mở van. Đối với các hệ thống yêu cầu tự động hóa, tay quay có thể được thay thế bằng bộ truyền động điện hoặc khí nén.
• Gioăng làm kín: Thường được chế tạo từ chất liệu PTFE hay Graphite, lắp tại các vị trí tiếp xúc giữa các bộ phận hay mối nối nhằm ngăn ngừa rò rỉ lưu chất ra bên ngoài.

Nguyên lý hoạt động van cổng inox DN100

  Van cổng inox hoạt động theo nguyên lý chuyển đổi chuyển động quay của tay quay thành chuyển động tịnh tiến của trục van, từ đó nâng hoặc hạ cánh van để đóng mở dòng chảy.

• Quá trình mở van: Khi người vận hành xoay tay quay ngược chiều kim đồng hồ, trục van sẽ nâng lên, kéo theo cánh van ra khỏi đường đi của lưu chất. Khi van mở hoàn toàn, dòng chảy đi qua gần như không bị cản trở, giúp duy trì lưu lượng lớn và giảm tổn thất áp suất.
• Quá trình đóng van: Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van hạ xuống và ép sát vào bề mặt làm kín. Van đóng, chặn hoàn toàn dòng chảy lưu chất.

  Lưu ý: Van cổng chỉ thiết kế cho nhiệm vụ đóng hoàn toàn hoặc mở hoàn toàn, không dùng để điều tiết dòng chảy vì sẽ làm cong vênh, mài mòn cánh van, dẫn đến giảm tuổi thọ của thiết bị.

Phân loại van cổng inox DN100 phổ biến

  Để đáp ứng đa dạng yêu cầu lắp đặt, van cổng inox DN100 được phân loại theo cấu tạo ty van và vật liệu inox:

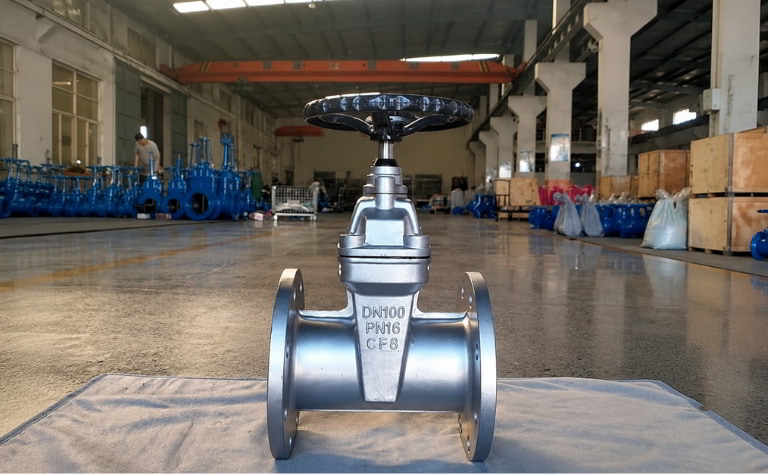

Van cổng inox DN100 ty chìm

• Van cổng inox DN100 ty chìm là dòng van có trục van nằm hoàn toàn bên trong thân van. Khi xoay tay quay, ty van chỉ xoay tròn tại chỗ kéo cánh van sẽ di chuyển lên xuống để đóng mở dòng chảy, trong khi chiều cao tổng thể của van không thay đổi.
• Ưu điểm nổi bật của loại van này là thiết kế nhỏ gọn, tiết kiệm không gian và giá thành thường thấp hơn van ty nổi cùng kích thước. Van phù hợp lắp đặt tại hố van ngầm, đường ống chôn dưới đất, tầng hầm, phòng máy, tủ kỹ thuật hoặc các vị trí có chiều cao hạn chế.
• Tuy nhiên, do phần ren truyền động tiếp xúc trực tiếp với lưu chất nên van dễ bị mài mòn hoặc kẹt khi làm việc trong môi trường nhiều cặn bẩn, hóa chất. Ngoài ra, người vận hành cũng khó quan sát trạng thái đóng hay mở của van.
• Van cổng inox DN100 ty chìm thường được sử dụng phổ biến trong hệ thống cấp nước sạch, HVAC và các công trình yêu cầu lắp đặt gọn gàng, tiết kiệm diện tích.

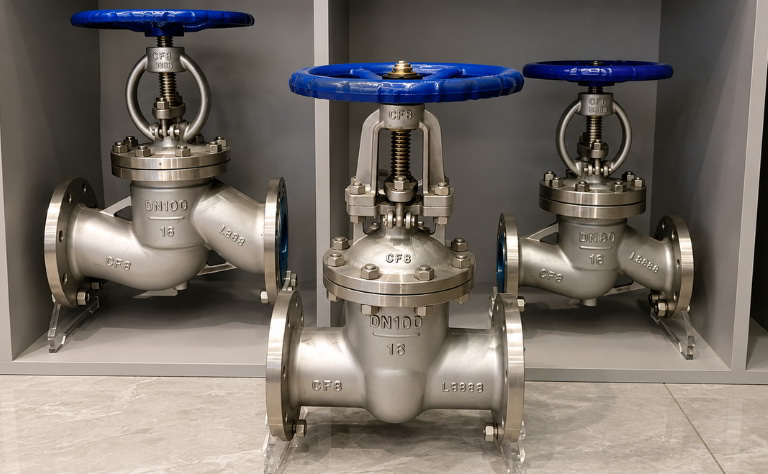

Van cổng inox DN100 ty nổi

• Van cổng inox DN100 ty nổi là loại van có trục van chuyển động lên xuống cùng với cánh van. Khi mở van, trục sẽ nhô lên khỏi thân van, giúp người vận hành dễ dàng quan sát trạng thái đóng hoặc mở mà không cần kiểm tra trực tiếp bên trong đường ống.
• Ưu điểm nổi bật của dòng van này là dễ nhận biết trạng thái vận hành. Ngoài ra phần ren truyền động nằm bên ngoài nên không tiếp xúc với lưu chất, giúp hạn chế ăn mòn, giảm nguy cơ kẹt ren và thuận tiện cho việc bảo dưỡng, bôi trơn định kỳ. Nhờ đó, van có độ bền cao và hoạt động ổn định trong thời gian dài.
• Tuy nhiên do trục van nhô lên khi vận hành nên cần bố trí đủ khoảng không phía trên để van hoạt động hiệu quả và giá thành thường cao hơn van ty chìm.
• Loại van này thường được lắp đặt tại nhà máy sản xuất, hệ thống PCCC, trạm bơm, đường ống nổi ngoài trời, nhà máy hóa chất và các khu vực cần giám sát trạng thái van thường xuyên.

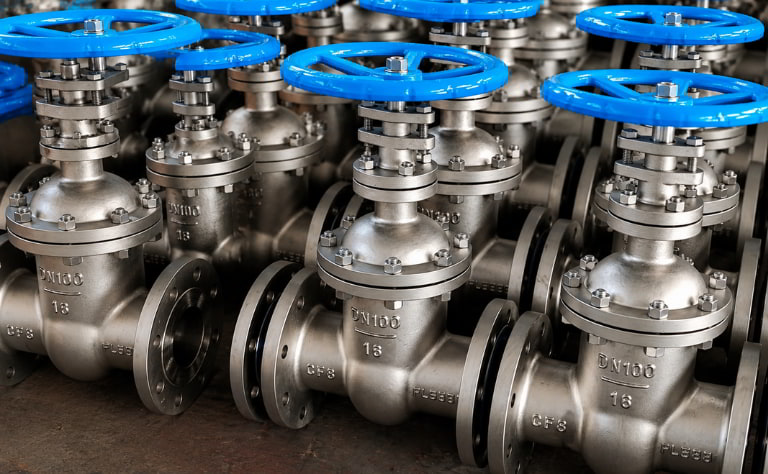

Van cổng inox 304 DN100

• Van cổng inox 304 DN100 được chế tạo từ inox 304/ CF8, chứa khoảng 18% Crom (Cr) và 8% Niken (Ni). Đây là loại vật liệu phổ biến nhất trên thị trường, đáp ứng khoảng 85% nhu cầu sử dụng nhờ khả năng cân bằng giữa độ bền, khả năng chống ăn mòn và chi phí đầu tư.
• Chất liệu inox 304 có khả năng chống gỉ sét, chống oxy hóa và chịu va đập tốt, đồng thời làm việc ổn định trong môi trường có nhiệt độ lên đến 180–200°C. Van phù hợp với nhiều hệ thống như nước sạch, nước thải đã qua xử lý, dầu khí, hơi nóng (steam), dung dịch axit nhẹ, thực phẩm, đồ uống và rượu bia.
• Với giá thành hợp lý, độ bền cao và phạm vi ứng dụng rộng, van cổng inox 304 DN100 là lựa chọn kinh tế cho hầu hết hệ thống công nghiệp và dân dụng, đặc biệt khi không yêu cầu khả năng chống ăn mòn trong các môi trường hóa chất có tính xâm thực mạnh.

Van cổng inox 316 DN100

• Van cổng inox 316 DN100 được chế tạo từ inox 316/ CF8M. Đây là loại inox có thành phần gồm 16–18% Crom (Cr), 10–14% Niken (Ni) và bổ sung 2–3% Molypden (Mo). Nhờ đó, van có khả năng chống ăn mòn vượt trội hơn inox 304, đặc biệt trong các môi trường có tính xâm thực cao.
• Việc bổ sung Molypden giúp van chống ăn mòn rỗ, ăn mòn kẽ hở và chống oxy hóa hiệu quả, đồng thời duy trì độ bền và khả năng làm việc ổn định trong điều kiện khắc nghiệt. Van phù hợp với các hệ thống nước biển, dung dịch muối, hóa chất, axit, ngành thực phẩm, dược phẩm và các quy trình công nghiệp có chứa ion Clorua (Cl⁻).
• Mặc dù giá thành cao hơn inox 304 khoảng 30–50%, nhưng van cổng inox 316 DN100 là lựa chọn tối ưu cho các hệ thống yêu cầu khả năng chống ăn mòn cao, giúp nâng cao tuổi thọ thiết bị, giảm chi phí bảo trì và hạn chế rủi ro hư hỏng trong quá trình vận hành.

Đánh giá ưu và nhược điểm khi sử dụng van cửa inox DN100

Ưu điểm

• Chống gỉ sét, chống ăn mòn vượt trội: Chế tạo từ inox 304 hoặc inox 316, phù hợp với nước sạch, hóa chất, thực phẩm và nhiều môi trường có tính ăn mòn.
• Độ bền cao, tuổi thọ lâu dài: Chịu va đập, chống oxy hóa và mài mòn tốt, giúp giảm chi phí bảo trì và thay thế.
• Lưu lượng lớn, ít sụt áp: Khi mở hoàn toàn, đĩa van nằm ngoài dòng chảy, giúp lưu chất lưu thông tối đa và hạn chế tổn thất áp suất.
• Độ kín cao, hạn chế rò rỉ: Hệ thống gioăng làm kín chất lượng giúp van đóng kín, đảm bảo vận hành an toàn và ổn định.
• Chịu áp lực và nhiệt độ tốt: Làm việc ổn định trong nhiều điều kiện áp suất và nhiệt độ cao, đáp ứng yêu cầu của hệ thống công nghiệp.
• Đảm bảo an toàn vệ sinh: Inox không gây thôi nhiễm, không làm biến đổi chất lượng lưu chất, phù hợp với ngành thực phẩm, đồ uống và dược phẩm.
• Bảo trì, bảo dưỡng đơn giản: Thiết kế chắc chắn, dễ tháo lắp, thuận tiện cho việc kiểm tra và thay thế linh kiện khi cần.
• Dễ dàng tự động hóa: Có thể lắp thêm bộ truyền động điện hoặc khí nén để điều khiển từ xa, nâng cao hiệu quả vận hành và tự động hóa hệ thống.

Nhược điểm

• Không phù hợp điều tiết lưu lượng: Van chỉ nên đóng hoặc mở hoàn toàn, không nên sử dụng để điều chỉnh dòng chảy liên tục. Việc mở một phần trong thời gian dài dễ làm mài mòn đĩa van và giảm tuổi thọ.
• Đóng mở chậm: Cần xoay nhiều vòng tay quay nên thời gian vận hành lâu hơn so với van bi hoặc van bướm.
• Chi phí đầu tư ban đầu cao: Van cổng inox có giá thành cao hơn van cổng gang hay thép.

Ứng dụng thực tế van cổng inox DN100

Với kích thước phi 114mm tiêu chuẩn, van cổng inox DN100 là sự lựa chọn hàng đầu trong nhiều dự án:

• Hệ thống cấp nước và xử lý nước thải: Lắp đặt tại nhà máy nước, trạm xử lý nước thải và khu công nghiệp để đóng mở dòng chảy.
• Nhà máy hóa chất, dược phẩm: Sử dụng cho đường ống dẫn hóa chất, dung môi, axit và kiềm có tính ăn mòn nhẹ.
• Ngành thực phẩm, đồ uống: Phù hợp với nhà máy bia, sữa, nước giải khát và chế biến thực phẩm nhờ chất liệu inox an toàn, dễ vệ sinh.
• Hệ thống hơi nóng và khí nén: Chịu nhiệt và áp lực tốt, thích hợp cho lò hơi, nồi hơi và các hệ thống truyền dẫn hơi.
• Hàng hải và nước biển: Van cổng inox 316 được sử dụng trong hệ thống nước biển, cảng biển và tàu thủy nhờ khả năng chống ăn mòn muối hiệu quả.

Hướng dẫn lựa chọn van cổng inox DN100 phù hợp

  Để lựa chọn van cổng inox DN100 (4 inch - Phi 114) phù hợp với hệ thống, bạn nên xem xét các tiêu chí quan trọng dưới đây nhằm đảm bảo hiệu quả vận hành, độ bền và tối ưu chi phí đầu tư.

• Xác định môi trường lưu chất: Cần xác định môi trường lưu chất để lựa chọn đúng vật liệu inox, trong đó inox 304 phù hợp với nước sạch, hơi nóng và hóa chất nhẹ, còn inox 316 thích hợp cho nước biển, hóa chất mạnh, axit và ngành thực phẩm, dược phẩm nhờ khả năng chống ăn mòn vượt trội.
• Lựa chọn tiêu chuẩn mặt bích phù hợp: Kiểm tra tiêu chuẩn kết nối của đường ống (JIS, BS, DIN hoặc ANSI) để chọn van cổng inox DN100 tương thích, giúp lắp đặt dễ dàng và đảm bảo độ kín.
• Chọn đúng áp lực làm việc (PN): Lựa chọn van có áp lực danh định bằng hoặc cao hơn áp lực hệ thống, trong đó PN10 phù hợp cấp nước, PN16 dùng phổ biến trong công nghiệp và PN25 trở lên dành cho hệ thống áp suất cao.
• Xác định không gian lắp đặt: Chọn van ty chìm cho không gian hẹp, còn van ty nổi phù hợp khi không gian rộng và cần dễ dàng quan sát trạng thái đóng/mở của van.
• Chọn thương hiệu uy tín: Ưu tiên các thương hiệu uy tín như KITZ, Wonil, Arita, để đảm bảo chất lượng, độ kín cao, vận hành ổn định và tuổi thọ lâu dài.

• Mua tại đơn vị phân phối uy tín: Ưu tiên nhà phân phối uy tín, có hàng sẵn, cung cấp đầu đu CO, CQ,  bảo hành rõ ràng và hỗ trợ kỹ thuật để đảm bảo sản phẩm chính hãng, giá tốt và dịch vụ hậu mãi chuyên nghiệp.

Van công nghiệp Âu Việt – Doanh nghiệp phân phối van cổng inox DN100 nhập khẩu chính hãng, giá tốt

  Van Công Nghiệp Âu Việt là đơn vị chuyên cung cấp van cổng inox DN100 (Phi 114 - 4 inch) chính hãng, nhập khẩu từ các thương hiệu uy tín như, Arita, Kitz, Wonil... Sản phẩm đa dạng về chất liệu inox 304, inox 316, kiểu kết nối mặt bích đa tiêu chuẩn, đáp ứng nhu cầu của các hệ thống cấp nước, xử lý nước, thực phẩm, hóa chất, dầu khí, HVAC và PCCC.

  Khi mua van cổng inox DN100 của chúng tôi, khách hàng được cam kết hàng chính hãng, đầy đủ CO, CQ, hóa đơn VAT và catalogue kỹ thuật. Tất cả sản phẩm đều được kiểm tra chất lượng trước khi giao, đi kèm chính sách bảo hành từ 12–24 tháng và hỗ trợ đổi mới nếu phát sinh lỗi từ nhà sản xuất.

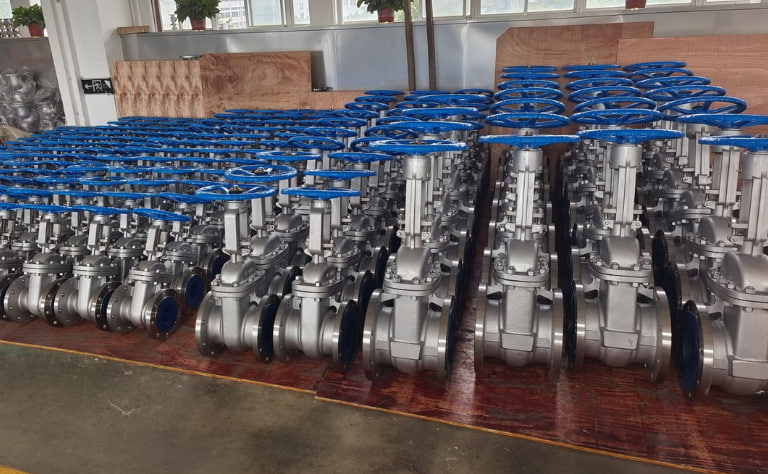

  Với kho hàng lớn tại Hà Nội và TP. Hồ Chí Minh, Van công nghiệp Âu Việt luôn có sẵn nhiều mẫu van cổng inox DN100, đáp ứng nhanh các đơn hàng từ dự án đến bán lẻ trên toàn quốc. Bên cạnh đó, doanh nghiệp còn mang đến mức giá cạnh tranh, chính sách chiết khấu hấp dẫn cho đại lý, nhà thầu và dự án, cùng đội ngũ kỹ thuật sẵn sàng tư vấn lựa chọn sản phẩm phù hợp với từng hệ thống.

  Liên hệ ngay Email: kdauviet3@gmail.com hoặc Hotline: 0962 455 506 để được tư vấn và báo giá van cổng inox DN100 ưu đãi ngay hôm nay.
