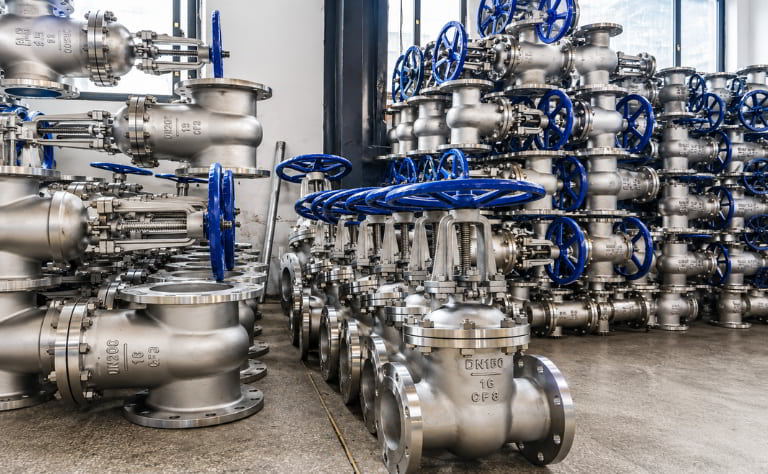

Van Cổng Inox Mặt Bích

  Van cổng inox mặt bích là dòng van công nghiệp được sử dụng phổ biến để đóng hoặc mở dòng lưu chất trong hệ thống đường ống. Với thân van inox chống ăn mòn chịu áp lực cao và kết nối mặt bích chắc chắn van luôn đảm bảo độ bền và tính ổn định vượt trội. Sản phẩm hiện được ứng dụng rộng rãi trong nhiều lĩnh vực từ cấp thoát nước, xử lý nước thải đến các ngành công nghiệp đòi hỏi khắt khe như hóa chất, thực phẩm và dầu khí.

Giới thiệu về van cổng inox mặt bích

  Van cổng inox mặt bích là thiết bị dùng để đóng mở dòng chảy trong đường ống bằng cơ chế nâng hạ đĩa van. Thân van được làm từ inox 304 hoặc inox 316, có khả năng chống gỉ, chống ăn mòn, chịu nhiệt và áp lực cao. Nhờ đó, van phù hợp với nhiều môi trường như nước sạch, hơi nóng, hóa chất, dầu khí và thực phẩm.

  Van cổng inox mặt bích sử dụng kiểu kết nối mặt bích theo các tiêu chuẩn JIS, BS, DIN, ANSI. Hai đầu van được bắt chặt với đường ống bằng bulông, đai ốc và gioăng, giúp kết nối chắc chắn, kín khít, chịu áp lực cao và dễ tháo lắp khi bảo trì. Vì vậy, dòng van này được sử dụng phổ biến trong các hệ thống đường ống lớn như cấp thoát nước, xử lý nước, hóa chất, dầu khí và nhà máy công nghiệp.

Các thông số kỹ thuật cơ bản của van cổng inox mặt bích

• Kích cỡ: DN50 – DN600
• Vật liệu thân: Inox 304 (CF8), Inox 316 (CF8M)
• Dạng ty van: Ty chìm, ty nổi
• Kiểu vận hành: Tay quay
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS 10K, BS PN16, ANSI Class 150, DIN
• Nhiệt độ làm việc: -20 độ C – 220 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar (PN10, PN16, PN25)
• Môi trường làm việc: Nước sạch, nước thải, hóa chất nhẹ, hơi nóng, dầu khí
• Xuất xứ: Malaysia, Hàn Quốc, Nhật Bản, Trung Quốc
• Bảo hành: 12 tháng
• Tình trạng hàng: Sẵn giao

Phân loại van cổng inox mặt bích tiêu biểu

Theo tiêu chuẩn kết nối mặt bích

  Vì đây là dòng van kết nối mặt bích, kết cấu kết nối của van bắt buộc phải đồng bộ với tiêu chuẩn của hệ thống đường ống để đảm bảo độ kín khít, chống rò rỉ tuyệt đối. Ba tiêu chuẩn mặt bích tiêu biểu nhất bao gồm:

Van cổng inox mặt bích tiêu chuẩn JIS (Nhật Bản)

• Van cổng inox mặt bích tiêu chuẩn JIS được sản xuất theo tiêu chuẩn công nghiệp Nhật Bản, phổ biến với các cấp áp lực JIS10K và JIS16K. Dòng van này có độ kín cao, lắp đặt đồng bộ với hệ thống đường ống và thiết bị sử dụng tiêu chuẩn JIS.
• Tại Việt Nam, van JIS được ứng dụng rộng rãi nhờ tương thích tốt với thiết bị có xuất xứ từ Nhật Bản, Hàn Quốc và Đài Loan. Sản phẩm thường được sử dụng trong hệ thống cấp thoát nước, PCCC, xử lý nước thải và các nhà máy công nghiệp.

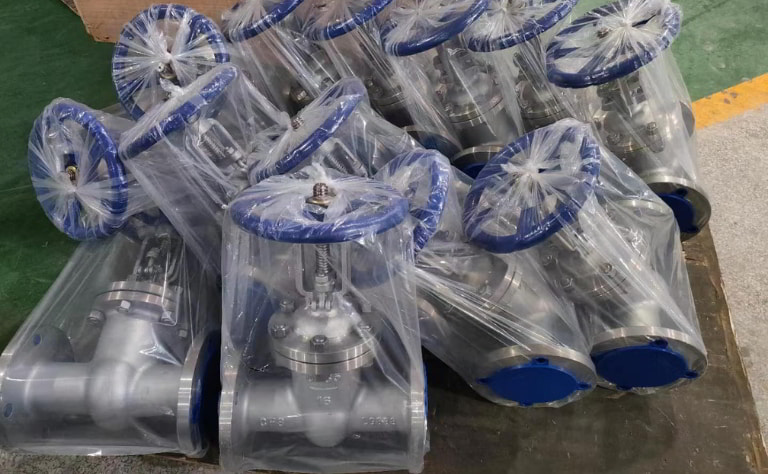

Van cổng inox mặt bích tiêu chuẩn BS (Anh)

• Van cổng inox mặt bích tiêu chuẩn BS là loại van có mặt bích được sản xuất theo tiêu chuẩn Anh (British Standard), phổ biến nhất là các cấp áp lực như BS PN10 và BS PN16.
• Điểm đặc trưng của dòng van này là kích thước tâm lỗ bulông, độ dày mặt bích và đường kính ngoài được gia công đồng bộ theo tiêu chuẩn BS, giúp kết nối chắc chắn và chống rò rỉ tuyệt đối cho hệ thống.
• Đây là tiêu chuẩn mặt bích được sử dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước, HVAC, PCCC và nhiều ứng dụng công nghiệp. Khi lựa chọn van cổng inox mặt bích BS cần đảm bảo mặt bích của van và đường ống cùng tiêu chuẩn để việc lắp đặt chính xác, tránh sai lệch vị trí lỗ bulong và đảm bảo hệ thống hoạt động ổn định, an toàn.

Van cổng inox mặt bích tiêu chuẩn DIN (Đức)

• Van cổng inox mặt bích tiêu chuẩn DIN là dòng van cao cấp được sản xuất theo các thông số kỹ thuật nghiêm ngặt của Châu Âu, phổ biến với các cấp áp lực PN10, PN16 và PN25.
• Dòng van có độ chính xác cao, khả năng làm kín tốt và đáp ứng các yêu cầu kỹ thuật khắt khe. Van thường được sử dụng trong các nhà máy, dự án FDI, hệ thống khí nén, lò hơi, hóa chất và các ứng dụng công nghiệp yêu cầu độ an toàn, độ bền và độ tin cậy cao.

Van cổng inox mặt bích tiêu chuẩn ANSI (Mỹ)

• Van cổng inox mặt bích tiêu chuẩn ANSI được chế tạo theo tiêu chuẩn Mỹ, phổ biến với các cấp áp lực Class 150 và Class 300. Mặt bích ANSI có kích thước và khoảng cách lỗ bulông riêng, không tương thích với tiêu chuẩn JIS hoặc DIN.
• Dòng van này được sử dụng phổ biến trong các hệ thống lọc hóa dầu, dầu khí, LNG/LPG và đường ống áp suất cao. Với khả năng chịu áp lực lớn và độ kín cao, van đáp ứng tốt các yêu cầu khắt khe của ngành công nghiệp nặng.

Lưu ý: Mỗi tiêu chuẩn mặt bích (JIS, DIN, ANSI...) chỉ lắp được với đường ống và mặt bích cùng tiêu chuẩn. Ví dụ, mặt bích JIS 10K không thể kết nối với mặt bích DIN PN16 vì khác kích thước và vị trí lỗ bulông.

Theo cơ cấu ty van (Trục Van)

  Dựa vào thiết kế ty van, van cổng inox mặt bích được chia thành hai loại chính là ty nổi và ty chìm, mỗi loại phù hợp với điều kiện lắp đặt khác nhau.

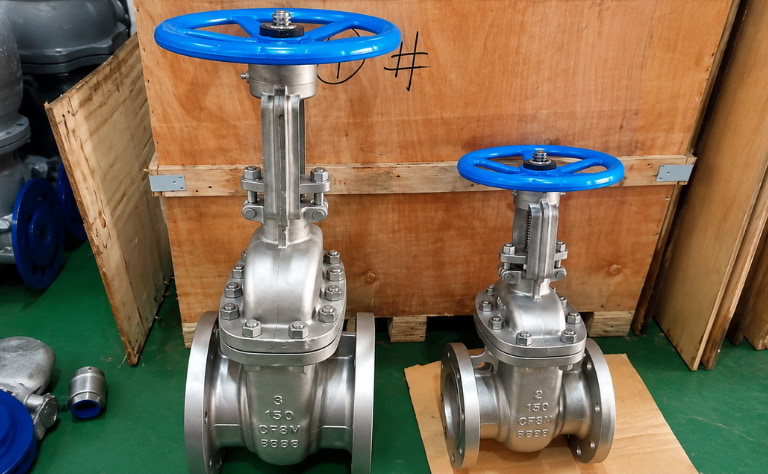

Van cổng inox mặt bích ty nổi

• Van cổng inox mặt bích ty nổi là dòng van có trục (ty) dịch chuyển tịnh tiến lên xuống theo hành trình đóng mở của đĩa van. Khi quay vô lăng để mở, ty van sẽ nhô cao hẳn ra ngoài, giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở từ xa bằng mắt thường.
• Ưu điểm của loại van này là có thể quan sát vị trí van từ xa, đồng thời phần ty van không tiếp xúc trực tiếp với lưu chất nên ít bị ăn mòn và bám cặn, góp phần tăng tuổi thọ thiết bị.
• Tuy nhiên, van cổng ty nổi cần không gian lắp đặt đủ cao để ty van có thể di chuyển hết hành trình. Vì vậy, dòng van này không phù hợp với những vị trí có chiều cao hạn chế.

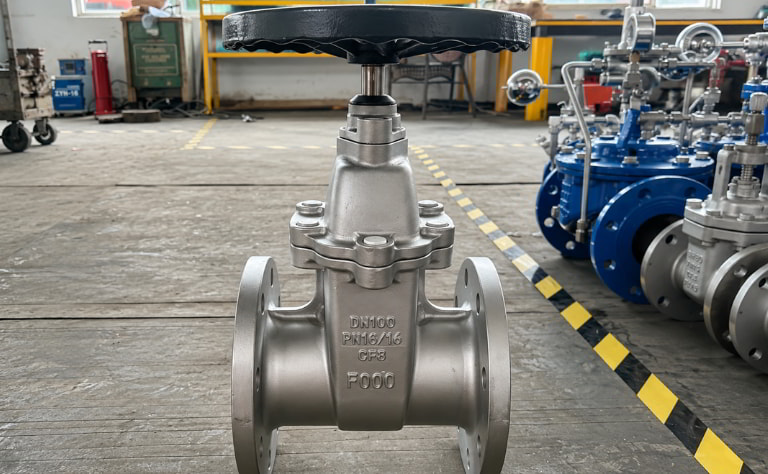

Van cổng inox mặt bích ty chìm

• Van cổng mặt bích inox ty chìm là dòng van vận hành theo cơ chế trục van chỉ quay tròn cố định tại chỗ mà không thay đổi chiều cao, trong khi đĩa van bên trong sẽ tịnh tiến lên xuống dọc theo ren trục để đóng hoặc mở dòng lưu chất.
• Thiết kế cải tiến này mang lại ưu điểm lớn về sự nhỏ gọn, tối ưu diện tích và cực kỳ phù hợp cho các không gian chật hẹp, hệ thống đi ngầm hoặc lắp đặt sát tường.
• Tuy nhiên, nhược điểm của van ty chìm là không thể nhận biết trạng thái đóng/mở bằng mắt thường từ bên ngoài. Đồng thời, do phần trục ren phải ngâm trực tiếp trong lưu chất, van bắt buộc phải cấu tạo từ vật liệu inox cao cấp để chống ăn mòn và đảm bảo tuổi thọ vận hành.

Theo vật liệu chế tạo

  Chất liệu inox quyết định trực tiếp đến khả năng chống ăn mòn, độ bền và phạm vi ứng dụng của van. Hai loại vật liệu được sử dụng phổ biến nhất là Inox 304 và Inox 316.

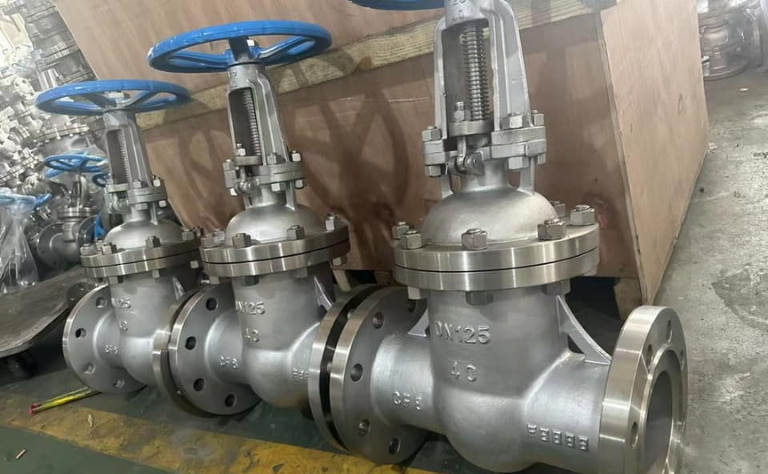

Van cổng mặt bích inox 304 (CF8 / SUS304)

• Van cổng mặt bích inox 304 là dòng được sử dụng phổ biến nhờ khả năng chống gỉ, chống ăn mòn tốt, chịu nhiệt cao (lên đến khoảng 400°C) và độ bền cơ học cao.
• Loại van này phù hợp với các hệ thống nước sạch, nước thải đã xử lý, HVAC, thực phẩm, đồ uống, bia rượu và các hóa chất có nồng độ nhẹ.
• Với mức giá hợp lý và hiệu suất ổn định, van cổng inox 304 trở thành giải pháp hàng đầu cho phần lớn các công trình dân dụng lẫn hệ thống công nghiệp thông thường.

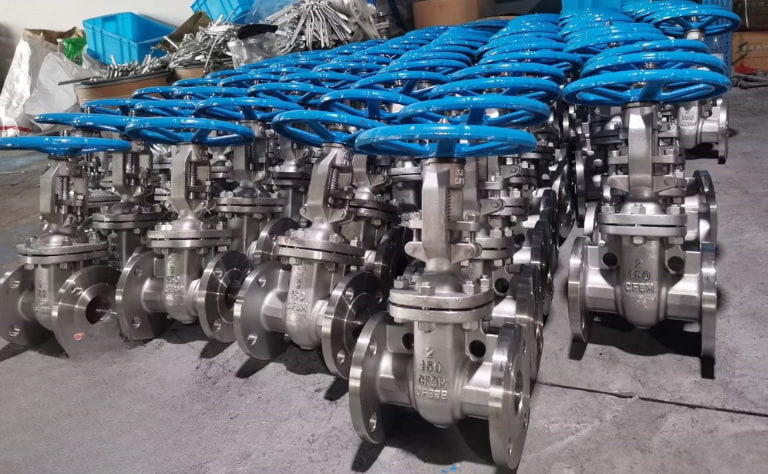

Van cổng mặt bích inox 316 (CF8M / SUS316)

• Van cổng mặt bích inox 316 là dòng cao cấp nhờ bổ sung thêm 2–3% Molypden (Mo) vào thành phần hóa học, giúp tăng khả năng chống ăn mòn, chống rỗ bề mặt và chịu được môi trường hóa chất khắc nghiệt tốt hơn inox 304.
• Đặc tính đặc biệt này giúp van vận hành bền bỉ trong các môi trường lưu chất khắc nghiệt nhất như nước biển, nước muối sinh lý, axit đậm đặc, hóa chất mạnh, dung môi hữu cơ hoặc hệ thống xử lý nước thải công nghiệp chưa qua xử lý.
• Mặc dù có giá thành cao hơn inox 304, nhưng van cổng inox 316 mang lại độ bền vượt trội, giảm chi phí bảo trì và đảm bảo an toàn cho các hệ thống làm việc trong môi trường khắc nghiệt.

Đánh giá ưu và nhược điểm của van cổng mặt bích inox

Ưu điểm vượt trội

• Chống ăn mòn cao: Van được chế tạo từ inox 304 hoặc inox 316 nên có khả năng chống gỉ sét, chống oxy hóa và làm việc bền bỉ trong môi trường ẩm ướt, hóa chất nhẹ, nước biển và nhiều lưu chất có tính ăn mòn.
• Độ bền lớn: Với kết cấu chắc chắn, chịu được va đập, áp suất và nhiệt độ cao, giúp van hoạt động ổn định với tuổi thọ lên đến hàng chục năm.
• Đóng kín tốt: Gioăng làm kín chất lượng cao giúp van đóng kín hiệu quả, hạn chế tối đa tình trạng rò rỉ lưu chất trong quá trình vận hành.
• Lưu lượng tối ưu: Khi van mở hoàn toàn, đĩa van được nâng lên khỏi dòng chảy, cho phép lưu chất đi qua gần như 100%, giúp hệ thống không bị tụt áp hay giảm lưu lượng.
• Kết nối mặt bích chắc chắn: Kiểu kết nối mặt bích có độ kín cao, chịu rung lắc và áp lực tốt, đồng thời thuận tiện cho việc tháo lắp, bảo trì và thay thế gioăng.
• Chịu nhiệt tốt: Van có khả năng làm việc ổn định trong môi trường có nhiệt độ và áp suất cao, đáp ứng nhiều điều kiện vận hành khác nhau.
• Ứng dụng đa dạng: Sản phẩm phù hợp sử dụng trong các hệ thống cấp nước, xử lý nước, hóa chất, thực phẩm, dược phẩm, hơi nóng, dầu khí và nhiều ngành công nghiệp khác.
• Bảo trì đơn giản: Bề mặt inox nhẵn bóng, ít bám cặn và chống gỉ sét tốt, giúp việc vệ sinh, kiểm tra và bảo dưỡng trở nên dễ dàng hơn.

 Nhược điểm cần lưu ý

• Giá thành cao: Van cổng mặt bích inox có giá cao hơn van cổng gang hoặc van bướm cùng kích thước do sử dụng vật liệu inox chất lượng cao.
• Đóng mở chậm: Van cần xoay tay quay nhiều vòng để đóng hoặc mở hoàn toàn nên không phù hợp với các hệ thống cần thao tác nhanh.
• Không phù hợp điều tiết lưu lượng: Van chỉ nên sử dụng ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn, không nên mở một phần để điều chỉnh lưu lượng.
• Trọng lượng lớn: Các kích thước từ DN200 trở lên có trọng lượng khá nặng, gây khó khăn trong quá trình vận chuyển và lắp đặt.
• Cần không gian vận hành: Cần có đủ khoảng trống để xoay vô lăng, đặc biệt đối với các vị trí lắp đặt chật hẹp.

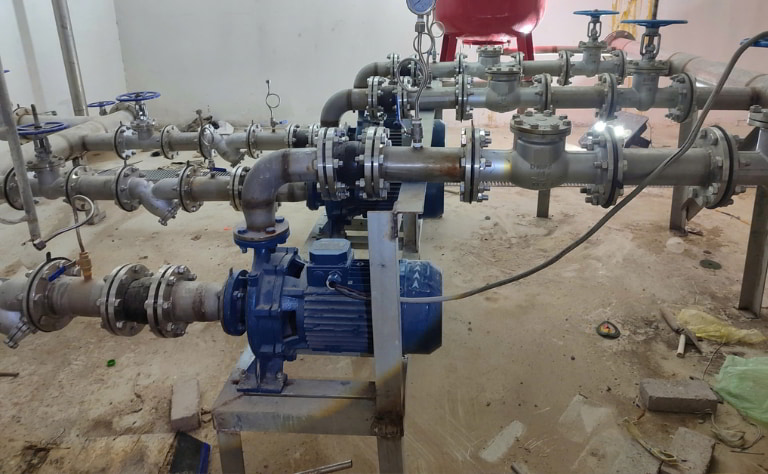

Ứng dụng thực tế của van cổng inox mặt bích

  Van cổng inox được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp và dân dụng nhờ khả năng chống ăn mòn, chịu áp lực cao và độ bền vượt trội, một số ứng dụng tiêu biểu như:

• Hệ thống cấp nước: Đóng/mở dòng chảy trong hệ thống nước sạch, chống gỉ sét và đảm bảo vận hành ổn định.
• Nhà máy thực phẩm: Kiểm soát nước và các lưu chất, đáp ứng yêu cầu vệ sinh an toàn thực phẩm.
• Nhà máy bia: Điều khiển dòng nước, bia và dung dịch vệ sinh, hạn chế bám cặn và đảm bảo tiêu chuẩn vệ sinh.
• Dược phẩm: Sử dụng cho hệ thống nước tinh khiết, hơi sạch và các lưu chất yêu cầu độ sạch cao.
• Hóa chất: Phù hợp với đường ống dẫn hóa chất có tính ăn mòn nhờ khả năng chống gỉ và chống ăn mòn tốt.
• Hệ thống hơi nóng: Đóng/mở đường ống hơi trong lò hơi, nồi hơi và hệ thống gia nhiệt.
• Hệ thống dầu khí: Lắp đặt trên đường ống dẫn dầu và nhiên liệu, chịu được áp suất cao và hạn chế rò rỉ trong quá trình vận hành
• Nhà máy xử lý nước: Sử dụng trong hệ thống xử lý nước sạch và nước thải, hoạt động bền bỉ trong môi trường ẩm và hóa chất.
• Nhà máy điện: Điều khiển dòng nước làm mát, nước cấp và hơi trong các hệ thống phụ trợ.
• Hệ thống HVAC: Đóng/mở đường ống nước lạnh, nước nóng và nước giải nhiệt cho hệ thống điều hòa trung tâm.
• Công nghiệp đóng tàu: Lắp đặt trên hệ thống nước biển, nước ngọt, dầu và PCCC, chống ăn mòn hiệu quả trong môi trường nước mặn.

Lưu ý khi lựa chọn và lắp đặt van cửa inox mặt bích

Lưu ý khi lựa chọn van cửa inox mặt bích

• Kích thước van (DN): Kích thước van phải phù hợp với đường kính đường ống để đảm bảo lưu lượng và khả năng kết nối.
• Áp lực và nhiệt độ làm việc: Cần xác định đúng áp lực và nhiệt độ của hệ thống để lựa chọn van có thông số phù hợp, giúp van hoạt động ổn định, an toàn và tránh hư hỏng hoặc rò rỉ trong quá trình sử dụng.
• Kiểm tra tiêu chuẩn mặt bích: Đảm bảo tiêu chuẩn mặt bích của van (JIS, BS, DIN, ANSI...) phù hợp với mặt bích của đường ống để lắp đặt dễ dàng, kín khít và tránh phải thay đổi hoặc gia công kết nối.
• Chọn vật liệu inox phù hợp với môi trường làm việc: Inox 304 thích hợp cho nước sạch, hơi, khí và hóa chất nhẹ, trong khi inox 316 phù hợp với môi trường có tính ăn mòn cao như nước biển, hóa chất, axit và các hệ thống thực phẩm, đồ uống, dược phẩm.
• Chọn kiểu ty van: Ty chìm phù hợp với không gian lắp đặt hạn chế, trong khi ty nổi giúp dễ quan sát trạng thái đóng/mở và thuận tiện cho việc bảo trì, bảo dưỡng.
• Chọn nhà cung cấp uy tín: Sản phẩm chính hãng, đầy đủ chứng chỉ CO, CQ và chế độ bảo hành.

Lưu ý khi lắp đặt và vận hành

• Vệ sinh sạch lòng ống và bề mặt mặt bích trước khi lắp van.
• Lắp gioăng làm kín (PTFE, EPDM...) đúng tiêu chuẩn giữa hai mặt bích.
• Căn chỉnh đường ống đồng tâm, tránh để đường ống tạo lực kéo hoặc uốn lên thân van.
• Siết bu lông theo thứ tự đối xứng (hình ngôi sao) và lực siết đều để tránh cong vênh, rò rỉ.
• Kiểm tra độ kín sau khi hoàn tất lắp đặt trước khi đưa hệ thống vào vận hành.
• Bảo dưỡng định kỳ, vệ sinh cặn bẩn và tra mỡ cho ty van (đặc biệt với van ty nổi) để van vận hành ổn định, kéo dài tuổi thọ.

Địa chỉ mua van cổng inox mặt bích chính hãng, giá tốt

  Nếu bạn đang tìm kiếm van cổng inox mặt bích chính hãng, đầy đủ chứng từ và giá cạnh tranh cho công trình hoặc dự án, Van Công Nghiệp Âu Việt là một trong những đơn vị phân phối uy tín được nhiều khách hàng, nhà thầu và đơn vị cơ điện lựa chọn. Với nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp, chúng tôi luôn cam kết cung cấp sản phẩm chất lượng cùng dịch vụ tư vấn chuyên nghiệp.

• Cam kết sản phẩm chính hãng: Phân phối van cổng inox mặt bích chính hãng từ các thương hiệu uy tín như Arita, KITZ, Wonil... với đầy đủ kích cỡ DN50–DN300 (nhận đặt hàng kích thước lớn). Sản phẩm đảm bảo chất lượng, độ bền cao, đáp ứng các tiêu chuẩn kỹ thuật và phù hợp cho nhiều hệ thống công nghiệp.
• Đầy đủ chứng từ pháp lý: Cung cấp đầy đủ CO, CQ, Packing List và hóa đơn VAT hợp pháp, giúp quý khách dễ dàng hoàn thiện hồ sơ nghiệm thu dự án.

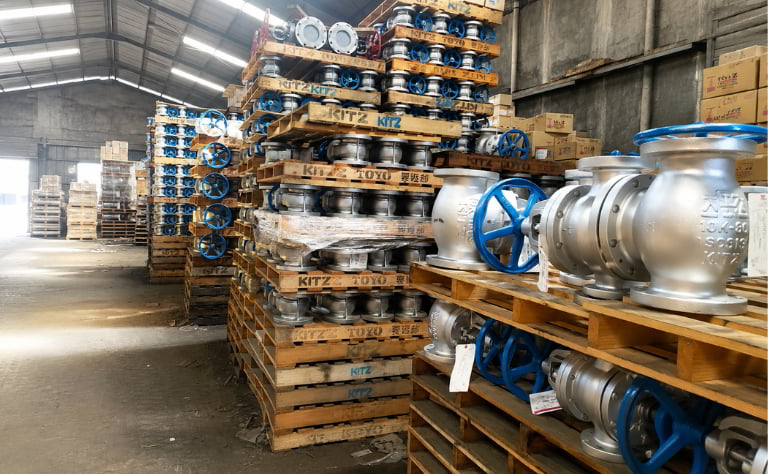

• Kho hàng lớn, sẵn sàng cung ứng: Với hệ thống kho bãi rộng lớn tại Hà Nội và TP Hồ Chí Minh, chúng tôi luôn có sẵn lượng lớn van cửa inox mặt bích đáp ứng tiến độ gấp của công trình, dự án mà không cần phải chờ nhập.
• Chính sách bảo hành và hậu mãi vượt trội: Tất cả thiết bị van do chúng tôi phân phối đều được bảo hành chính hãng tối thiểu 12 tháng. Hỗ trợ chính sách 1 đổi 1 ngay lập tức nếu phát hiện lỗi từ phía nhà sản xuất.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư, chuyên viên giàu kinh nghiệm của luôn sẵn sàng hỗ trợ tư vấn lựa chọn đúng thông số kỹ thuật phù hợp nhất với bản vẽ thiết kế để tối ưu chi phí đầu tư.

  Quý khách hàng có nhu cầu tư vấn kỹ thuật hay nhận bảng báo giá van cổng xin vui lòng liên hệ với Van công nghiệp Âu Việt qua HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com để được hỗ trợ nhanh chóng.
