Van xiên khí nén| Van y xiên điều khiển Khí nén| Đài Loan - TQ

  • Tình trạng: Còn hàng
  • Thương hiệu: Đang cập nhật
Liên hệ
  • Chất liệu: Inox 304
  • Gioăng làm kín: PTFE
  • Kiểu van:Tác động đơn – kép
  • Áp lực làm việc: PN16, PN25
  • Kích thước: DN15-DN50
  • Kết nối: Ren
  • Nhiệt độ: -10 ~ 180*C
  • NSX: TQ, Taiwan

    Van y xiên điều khiển khí nén (hay còn gọi là van xiên khí nén hoặc van góc khí nén) là van công nghiệp đang được sử dụng nhiều cho hệ thống khí nén hiện nay bởi chúng sử dụng được cho hệ thống có áp lực lớn và nhiệt độ cao. Van y xiên khí nén được nhập khẩu Đài Loan và phân phối tại công ty CP Phát triển TM&DV Âu Việt.

1. Van y xiên điều khiển khí nén là gì?

   Van y xiên khí nén (Angle seat valve) là thiết bị có hình dáng chữ Y, dạng xiên ngang, xiên góc và được hoạt động dựa trên sự tác động của khí nén nhằm kiểm soát dòng lưu chất đi qua hệ thống.

    Van y xiên inox điều khiển khí nén được làm từ chất liệu Inox 304, 316 áp lực cao, chịu được áp lực lên tới PN25, với chất liệu inox nên van không bị gỉ sét. Đặc biệt chúng sẽ phù hợp với các môi trường hơi, khí, gas, chống ăn mòn và oxy hóa cực tốt và có thời gian hoạt động liên tục (thay thế tốt cho van điện từ)

    Van xiên inox điều khiển khí nén được kết nối với hệ thống bằng kiểu lắp ren, kích thước nhỏ từ DN15-DN100, với kích thước nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt.

2. Cấu tạo của van y xiên điều khiến khí nén

   Van y xiên điều khiển khí nén gồm các bộ phận chính sau:

  • Thân van: được làm bằng chất liệu thép không gỉ inox 304 thiết kế dạng chữ Y
  • Đĩa van: bằng Sus304, 316
  • Ống kết nối thân van với bộ truyền động
  • Lò xo đàn hồi: sẽ làm nhiệm vụ tự động đóng khi van bị ngừng cung cấp áp lực khí
  • Gioăng làm kín: PTFE
  • Piston
  • Nút thông báo trạng thái đóng mở
  • Bộ truyền động khí nén
  • Thanh thông báo trạng thái van mở
  • Cổng cấp khí nén cho van
  • Trục vít

3. Thông số kỹ thuật của van y xiên điều khiển khí nén

  • Dạng van: Van điều khiển bằng khí nén.
  • Chất liệu van: Inox 304
  • Cánh van: SUS 304 / SUS 316
  • Gioăng làm kín: PTFE
  • Kiểu van: Thường đóng (Tác động đơn) – Tác động kép
  • Áp lực làm việc: PN16
  • Kích thước: DN15, DN20, DN25, DN32, DN40, DN50
  • Kết nối: Ren / Mặt bích
  • Áp suất khí nén: 0 – 8bar
  • Nhiệt độ làm việc: -10 đến 180 độ C
  • Xuất xứ: Trung Quốc, Taiwan
  • Hàng có sẵn tại Auvietco.com.vn

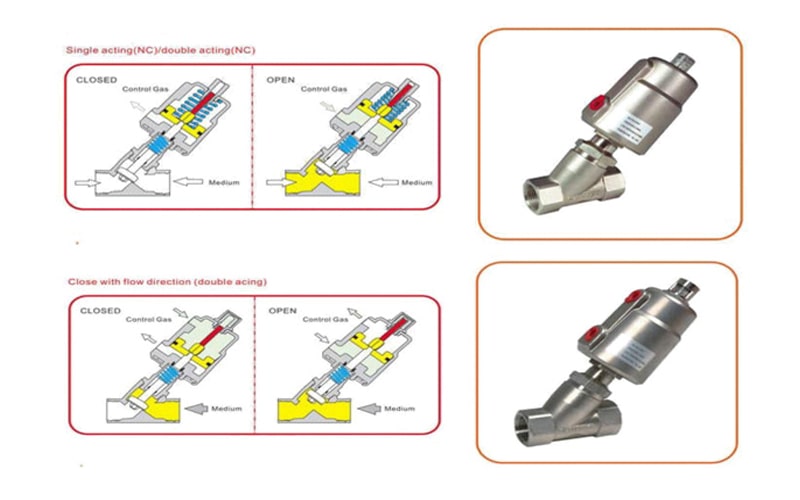

4. Nguyên lý làm việc của van y xiên điều khiển khí nén

   Van y xiên điều khiển khí nén có 2 kiểu: tác động đơn và tác động kép.

4.1. Y xiên điều khiển khí nén tác động đơn

   Nguyên lý hoạt động của van y xiên điều khiển khí nén kiểu tác động đơn khá đơn giản: Ở trạng thái ban đầu van ở trạng thái thường đóng. Khi cung cấp 1 áp lực khí nén sẽ làm đẩy piston di chuyển. Piston sẽ đẩy đĩa van làm van mở ra và lưu chất đi qua, khi ngừng cung cấp khí thì lực đàn hồi thì lò xo sẽ tác động khiến van lập tức đóng lại.

4.2. Y xiên điều khiển khí nén tác động kép.

   Nguyên lý hoạt động của van y xiên khí nén phức tạp hơn một chút, chúng có 2 đầu khí vào để điều khiển van. Một đầu khí nén cấp khí vào để đóng van, một đầu khí cấp vào để mở van. Điểm khác biệt giữa kiểu van tác động đơn và tác động kép là: khi van ngừng cấp khí thì kiểu tác động kép vẫn giữ nguyên trạng thái hoạt động.

5. Ưu điểm và nhược điểm của van y xiên điều khiển khí nén

5.1. Ưu điểm của van y xiên điều khiển khí nén

   Van y xiên khí nén có nhiều đặc điểm nổi bật như sau:

  • Thời gian đóng mở nhanh chóng chỉ 2-3 giây
  • Thời gian hoạt động liên tục (thay thế cho van điện từ)
  • Dùng tốt cho hệ thống có áp lực lớn và nhiệt độ cao
  • Điều khiển van đóng hoặc mở linh hoạt với lực khí nén được cấp vào van.
  • Thích hợp với các môi trường hơi, dầu, khí, nước
  • Thiết kế dạng chữ Y góc chéo 30 độ giúp van hạn chế được hiện tượng buá nước
  • Kích thước nhỏ gọn, dễ lắp đặt

5.2. Nhược điểm của van y xiên điều khiển khí nén

   Van y xiên điều khiển khí nén có một số nhược điểm sau:

  • Chỉ có kích thước nhỏ từ DN15-DN50 (cỡ lớn hơn nên dùng sang các loại van đk khí nén khác)
  • Chất liệu thường chỉ dùng inox 304 hoặc inox 316, các loại vật liệu khác gần như không có trên thị trường

6. Ứng dụng của van y xiên điều khiển khí nén

   Van y xiên điều khiển khí nén được sử dụng trong các môi trường có áp lực lớn và nhiệt độ cao, nơi mà lưu lượng dòng chảy lớn.

Van y xiên khí nén ứng dụng rộng rãi trong các ngành công nghiệp sản xuất như: sản xuất bao bì, hóa chất, dệt, nhuộm.v.v. và công nghiệp chế tạo trong các viện hóa học, hóa chất .v.v.

Môi trường sử dụng van y xiên khá đa dạng: từ nước, hơi, khí, hóa chất, thực phẩm, đồ uống.v.v

7. Mua van y xiên điều khiển khí nén ở đâu?

   Van y xiên điều khiển khí nén được làm bằng inox và xuất xứ từ Taiwan hoặc China, phân phối chính hãng bởi công ty Cổ phần phát triển thương mại và dịch vụ Âu Việt. Hãy liên hệ với chúng tôi theo số hotline 0969103458 hoặc email: pkd@auvietco.com.vn để được tư vấn và báo giá van y xiên khí nén tốt nhất thị trường, với đầy đủ bảo hành, chứng chỉ CO, CQ và hỗ trợ giao hàng trên toàn quốc!
