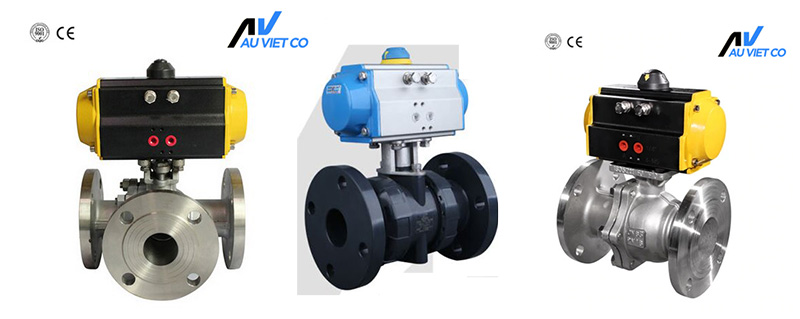

Van bi điều khiển khí nén lắp bích | Đài Loan- Hàn Quốc

  Hiện nay việc sử dụng van bi để kiểm soát dòng chảy, dòng lưu chất là rất phổ biến. Hầu hết ở mọi công trình, mọi khu dân cư, mọi nhà máy xí nghiệp, khu công nghiệp không thể thiếu được dòng van bi. Để đáp ứng được các nhu cầu điều khiển tự động thì dòng van bi điều khiển khí nén lắp bích đã ra đời và là lựa chọn tối ưu nhất.

1. Van bi điều khiển khí nén lắp bích là gì?

  Van bi là là thiết bị được cấu tạo từ gang, thép, inox, nhựa,  sử dụng một quả bóng rỗng đục lỗ và xoay để kiểm soát và điều tiết dòng chảy lưu chất đi qua nó. Nó mở  lỗ của quả bóng phù hợp với dòng chảy và đóng khi trục của nó được xoay 1 góc 90 độ bằng tay cầm của van.

  Van bi điều khiển khí nén là dạng van bi có tán được kết nối thêm bộ điều khiển khí nén để thực hiện chức năng đóng mở van tự động một cách nhanh chóng.  Đây là dòng van độ bền, chịu nhiệt độ cao và áp lực lớn, van sử dụng cho chất lỏng hệ hơi hóa chất và nước thải tại nhà máy, khu công nghiệp...

  Van bi điều khiển khí nén mặt bích là dòng van sử dụng kết nối mặt bích với các tiêu chuẩn thông dụng trên thế giới như JIS, BS , DIN giúp tăng sự an toàn và quả hiệu trong quá trình làm việc. Van có kích cỡ trung bình từ DN50-DN200. Đối với các size nhỏ hơn nên sử dụng van bi ren để giảm trọng lượng và giá thành sản phẩm. lắp đặt trên đường ống theo kiểu lắp bích

  Van bi lắp bích điều khiển bằng khí nén được Âu Việt nhập khẩu từ các nước Đài Loan, Hàn Quốc, Trung Quốc không qua các nhà phân phối. Với đa dạng về mẫu mã , chủng loại như van bi 2 cửa, van bi 3 ngã, van bi tác động đơn lắp bích, van tác động kép lắp bích... đầy đủ giấy tờ CO, CQ, catalog, hình ảnh thực tế, đầy đủ kích cỡ, hàng sẳn kho số lượng lớn.

2. Thông số kỹ thuật chung van bi khí nén lắp bích.

• Kích cỡ: 2”– 8″ (50A – 200A)

• Chất liệu – Thân: inox, gang, thep, nhựa.

• Gioăng: cao su NBR

• Trục, ty: Gang cầu, gang dẻo

• Kiểu kết nối: Lắp bích tiêu chuẩn JIS, BS

• Vật liêu chế tạo đầu khí nén: Hợp kim nhôm....

• Áp lực làm việc: 10kg/cm2 đến 16kg/cm2

• Kiểu hoạt động của van: ON/OFF đơn thuần hoặc tuyến tính

• Nhiệt độ làm việc: 0 – 80 độ C

• Môi trường làm việc: Hơi, nước, dầu, gas...

• Hãng sản xuất: Haitima, Kosaplus, Aloha

• Xuất xứ: Đài loan, Hàn Quốc,Trung Quốc

• Tình trạng hàng: Sẵn có

• Bảo hành: 12 tháng

3. Cấu tạo van bi điều khiển khí nén lắp bích.

  Van bi lắp bích điều khiển bằng khí nén là dòng van vận hành không cần tay gạt hoặc tay quay mà chúng được thiết kế thêm bộ điều khiển bằng khí nén chính là xy lanh kép Pnuematic actutor để hoạt động và điều khiển van bi bằng lực tác động từ hệ thống khí nén. Van được cấu tạo từ 2 bộ phận chính là đầu điều khiển khí nén và van bi mặt bích.

3.1. Bộ điều khiển khí nén.

  Bộ điều khiển khí nén có hai dạng điều khiển đó là kiểu tác động đơn và kiểu tác động kép.Kiểu tác động đơn đó là khi cung cấp khí vào van mở ra, ngừng cung cấp van lập tức đóng lại.Kiểu tác động kép đó là một đầu cung cấp khí vào khiến van mở ra. Ngừng cung cấp khí van vẫn giữ nguyên trạng thái. Đầu còn lại cung cấp khí thì van đóng lại. Chúng sử dụng hai đầu cung cấp khí để điều khiển van đóng mở.

  Đầu điều khiển được sản xuất bởi các hãng van nỗi tiếng như Hatima, Kosaplus, Sypa, Aloha và được nhập khẩu trực tiếp về Việt Nam.

3.2. Van bi mặt bích.

  Van bi là bộ phận tiếp xúc trực tiếp với môi chất bên trong đường ống van được kết nối với đường ống bằng mặt bích và van được dùng đa số phổ biến trong các đường ống lớn từ DN50 trở lên. Chất liệu thân van bằng gang nên giá thành cũng hợp lý hơn các chất liệu khác như inox hoặc nhựa.

Van bi gang được cấu tạo gồm các bộ phận chính như: thân van, gioăng làm kín, trục van, bi van.

• Thân van

Được đúc bằng gang cầu hoặc gang dẻo. Phần thân được đúc thành 2 phần khác nhau, được kết nối với nhau bởi bu lông. Bên ngoài thân van được sơn phủ lớp epoxy giúp bảo vệ van khỏi các tác nhân gây hại từ môi trường bên ngoài

• Gioăng làm kín

Do chuyên sử dụng trong các môi trường nước sinh hoạt nên gioăng van bi gang thường là cao su NBR. Gioăng này mang lại độ kín cao mà còn giúp giảm chi phí cấu thành nên van.

• Trục van

Trục van được làm từ inox hoặc gang. Là bộ phận truyền động từ tay gạt đến van bi.

• Bi van

  Được làm cùng với chất liệu với thân van, bên ngoài được mài nhẵn để giảm ma sát một cách tối đa. Quả bi được đục lỗ rỗng để cho dòng chảy đi qua. Kích thước lỗ rỗng của quả bi bằng với kích thước của đường ống. Đảm bảo lưu lượng đi qua một cách hoàn toàn mà không bị giảm thiểu về áp suất.

4. Cách thức hoạt động của van bi điều khiển bằng khí nén mặt bích.

  Khi cung cấp nguồn khí nén từ đầu vào của bộ đầu khí áp lực sinh ra bên trong đẩy piston làm xoay trục van giúp van đóng mở lưu thông dòng chất. Đối với các đầu khí có thiết bị phụ kiện kèm theo dạng tuyến tính chúng ta có thể điều chỉnh góc mở của van từ 0 – 90 độ điều tiết dòng chảy một các dễ dàng. Có thể dùng dạng tác động đơn và tác động kép cho dạng hoạt động này.

  Dạng đóng mở ON/OFF tác động đơn khi cung cấp khí nén piston làm xoay trục, van đóng hoặc mở theo trạng thái ban đầu của van. Khi ngừng cấp khi các lò xo tác dụng lực đàn hồi lên piston đưa trục van trở lại vị trí van đầu. Tác động kép là loại đầu khí không sự dụng lực đàn hồi của lò xo, việc thực hiện cấp khí 2 lần theo tuần hoàn giúp van đóng mở theo chu kì.

5. Các loại van bi điều khiển khí nén phổ biến hiện nay.

5.1. Van bi 2 cửa lắp bích điều khiển khí nén.

  Đây là dòng van điều khiển khí nén thông dụng nhất hiện nay,  được sử dụng để đóng mở hoặc điều tiết dòng chảy trong đường ống. Van có 2 cửa 1 cửa vào và 1 cửa ra,  được làm bằng các vật liệu inox ssus304, 316 và nhựa. Đầu khí nén được làm bằng hợp kim nhôm mạ tĩnh điện van hoạt động đóng mở nhanh theo cơ chế on/ off và tuyến tính theo góc mở. Van kết nối vơi đường ống bằng mặt bích.

* Thông số kỹ thuật chung:

• Kích cỡ: DN50-DN200.
• Xuất xứ: Đài Loan, Hàn Quốc
• Hãng sx: Haitima, Kosaplus
• Chất liệu van bi: Toàn thân inox 304SS, 316SS
• Đầu khí nén: Làm bằng hợp kim nhôm
• Goăng làm kín: Teflon
• Nhiệt độ làm việc: -10 ~ 220 độ C
• Áp lực làm việc: 63bar
• Ứng dụng: Nước, Khí, Hơi, Gas...
• Hoạt động: Đóng mở ON/OFF, Tuyến tính đóng mở theo góc
• Kiểu kết nối : lắp bích
• Bảo hành: 12 tháng
• Hàng sẳn kho.

5.2. Van bi 3 ngã lắp bích điều khiển khí nén.

  Loại van bi 3 ngã lắp bích điều khiển khí nén này thường được dùng để chia nhánh dòng chảy. Ngoài ra chúng có khả năng phân nhánh và giảm áp lực trong đường ống. Cũng giống như các dòng van bi thông thường khác, van có loại có tán để lắp bộ điều khiển khí nén. Điều này giúp van hoạt động nhanh chóng và chính xác hơn so với điều khiển thủ công bằng tay thông thường.

  Đối với dòng van bi 3 ngã thì chúng ta có 2 dạng cơ bản đó là dạng chữ T & chữ L.

• Van bi 3 ngã dạng chữ "T" PORT là loại van bi có thể thông được cả 3 cửa. Đây là dòng van được thị trường được tiên dùng và sử dụng rộng rãi, trong các hệ thống chia khí, chia lưu lượng...
• Van bi 3 ngã dạng chữ "L" PORT, là dạng van bi có kết cấu luôn luôn đóng 1 của và chỉ thông được 2 cửa.

* Thông số kỹ thuật chung van bi 3 ngã lắp bích điều khiển khí nén.

• Kích cỡ: DN50-DN200.
• Xuất xứ: Đài Loan, Hàn Quốc
• Hãng sx: Haitima, Kosaplus
• Chất liệu van bi: Toàn thân inox 304SS, 316SS
• Goăng làm kín: Teflon
• Nhiệt độ làm việc: -10 ~ 220 độ C
• Áp lực làm việc: 63bar
• Ứng dụng: Nước, Khí, Hơi, Gas...
• Hoạt động: Đóng mở ON/OFF, Tuyến tính đóng mở theo góc
• Dạng: Chữ L & Chữ T
• Kiểu kết nối : lăp bích
• Bảo hành: 12 tháng
• Hàng sẳn kho.

6. Ưu và nhược điểm của van bi lắp bích điều khiển bằng khí nén.

6.1. Ưu điểm.

• Van điều khiển bằng khí nén nên tốc độ đóng mở van nhan
• Chịu được nhiệt độ cao, áp suất lớn
• Đảm bảo lưu lượng lưu chất đi qua hoàn toàn, không có sự sụt giảm áp lực
• Kết cấu đơn giản, vững chắc.
• Kết nối mặt bích dễ dàng tháo lắp thây thế chỉ cần tháo bulong là được.
• Thích hợp với nhiều môi trường như nước thải, khí nén.
• Giá thành rẻ hơn van bi điều khiển lắp bích.

6.2. Nhược điểm.

• Van đắt tiền hơn van bi ren
• Gây năng cho hệ thống đường ống.
• Lắp đặt phức tạp hơn van bi lắp bích điều khiển điện vì cần có hệ thống khí nén hoạt động trong nhà máy.
• Khi mất điện đột ngột mà hết khí thì không đống mở được bằng cơ.

  Trên đây là những chia sẽ của chúng tôi về van bi điều khiển khí nén lắp bích. Hiện nay dòng sản phẩm này đã có sẳn tại kho của chúng tôi. Quý khách quan tâm đến sản phẩm cần tư vấn thêm về kỹ thuật hay báo giá van bi điều khiển khí nén lắp bích hãy liên hệ trực tiếp Hotline 0889 929 669 để được hỗ trợ nhanh nhất.
