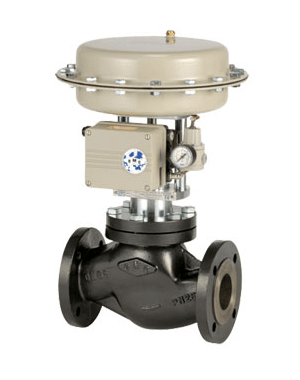

Van cầu chữ ngã điều khiển khí nén|Đài Loan - Hàn Quốc

  • Tình trạng: Còn hàng
  • Thương hiệu: Đài Loan
Liên hệ
  • Đủ kích thước từ DN15 đến DN300
  • Chất liệu: Gang, Thép, Inox; Kiểu lắp bích
  • Chế độ điều khiển: Dạng On Off hoặc điều khiển tuyến tính
  • Áp suất làm việc: PN16, PN25, PN40
  • Bảo hành 12 tháng
  • Đủ CO, CQ
  • Liên hệ: 0969103458

  Van điều khiển khí nén là loại van hoạt động dựa trên nguyên lý đóng mở ON/OFF nhờ bộ phận khí nén được cấp vào thân van. Trên thị trường hiện nay có rất nhiều loại van điều khiển bằng khí nén như van bi điều khiển khí nén, van bướm điều khiển khí nén đặc biệt có loại van được sử dụng nhiều trong các hệ thống công nghiệp là van cầu điều khiển khí nén. Vậy van cầu khí nén là gì? Chúng ta cùng đi tìm hiểu nhé!

I. Van cầu điều khiển khí nén là gì?

  Van cầu điều khiển khí nén hay van cầu khí nén hoặc van chữ ngã điều khiển khí nén (Pneumatic Control Valve) là loại van công nghiệp có phần đĩa van dạng hình cầu (chữ ngã) dùng để đóng mở cửa van điều tiết dòng chảy của lưu chất bên trong hệ thống đường ống.

  Van cầu khí nén còn có tên gọi khác là van chặn khí nén, hoặc van cầu hơi điều khiển khí nén, chúng được cấu tạo bởi bộ phận chuyền động khí nén và phần van cầu.

  Chất liệu để tạo nên van cầu điều khiển khí nén là bằng inox hoặc gang, thép được điều khiển với 2 dạng chính là: điều khiển dạng ON/OFF và điều khiển tuyến tính.

  Cũng tương tự như van cầu điều khiển khí nén, bộ phận chuyền động khí nén khi kết hợp với bộ phận cơ : van bi, van bướm sẽ tạo thành van bi điều khiển khí nén hoặc van bướm điều khiển khí nén.

II. Cấu tạo và nguyên lý hoạt động của van cầu điều khiển khí nén như thế nào?

1. Cấu tạo của van cầu khí nén

  Như ở phần giới thiệu trên, van cầu điều khiển khí nén có cấu tạo bằng 2 bộ phận chính: Van cầu và bộ chuyền động khi nén.

  Van cầu có hình dạng chữ ngã, gồm có 5 bộ phận chính bao gồm: Thân van, nắp van, trục van, đĩa van và gioăng cao su làm kín.

1.2 Bộ chuyền động khí nén

  Bộ chuyền động khí nén bao gồm 4 phần chính là: Thân, lò xo, trục, pittong

2. Nguyên lý hoạt động của van cầu điều khiển khí nén

  Khi cấp khí nén vào bộ chuyền động khí nén, áp lực khí nén sẽ khiến pittong và lò xo di chuyển xuống, lò xo được kết nối với trục van sẽ làm trục van chuyển động xuống dưới tạo ra cơ chế mở van. Ngược lại, khi ngừng cấp khí nén áp lực lò xo đàn hồi lại và giúp van trở lại trạng thái ban đầu.

III. Thông số kỹ thuật của van cầu điều khiển khí nén

  • Kích thước: từ DN15 đến DN300
  • Chất liệu thân van: Gang, Thép, Inox
  • Chất liệu trục van và đĩa van: Inox
  • Chất liệu gioăng làm kín: PTFE
  • Nhiệt độ làm việc: 180 độ C
  • Áp suất: PN10, PN16, PN25, PN40
  • Kiểu lắp: nối bích, nối ren (kích thước nhỏ)
  • Chế độ điều khiển: Dạng ON/OFF hoặc tuyến tính
  • Môi trường hoạt động: nước, xăng dầu, hóa chất, thực phẩm.v.v.
  • Xuất xứ đa dạng: Trung Quốc, Đài Loan, Hàn Quốc, Đức.v.v.
  • Bảo hành: 12 tháng
  • Hàng có sẵn tại auvietco.com.vn

IV. Các loại van cầu điều khiển khí nén

  Van cầu khí nén được phân loại theo nhiều tiêu chí khác nhau:

1. Theo nguyên lý điều khiển.

  Chia làm 2 loại: Van điều khiển ON/OFF và van điều khiển tuyến tính.

1.1 Van cầu điều khiển khí nén dạng ON/OFF

  Van cầu khí nén dạng ON/OFF là loại van cầu chỉ đóng hoặc mở khi cấp áp lực khí nén vào bộ chuyền động. Cấu tạo phần thân van cầu điều khiển khí nén bằng gang xám, gang graphite, thép, inox, hoặc hợp kim khác. Tiêu chuẩn lắp DIN, ANSI, JIS. Nhiệt độ làm việc giao động tới 220 độ C

1.2 Van cầu điều khiển khí nén dạng tuyến tính

  Van cầu khí nén dạng tuyến tính là loại van cầu đóng hoặc mở theo góc, tùy theo ý của người sử dụng khi được cấp khí nén vào bộ chuyền động. Chúng được sử dụng cho việc điều tiên môi chất, và môi chất đường thẳng.

2. Theo chất liệu

  Phân theo chất liệu, chúng ta có 3 loại chính: van cầu gang, van cầu inox, van cầu thép.

2.1 Van cầu gang điều khiển khí nén

  Van cầu gang điều khiển khí nén được cấu tạo bằng chất liệu gang dẻo. Đặc điểm của gang là dễ sử dụng trong nhiều môi trường, chịu áp lực tốt, giá rẻ hơn so với thép hoặc inox.

2.2 Van cầu inox điều khiển khí nén

  Van cầu inox điều khiển khí nén được chế tạo bằng chất liệu Inox 304 hoặc Inox 316 chuyên dụng, thường sử dụng trong môi trường hơi nóng, khí nén hoặc gas, axit loãng bởi vì inox chịu được áp lực cao và chịu ăn mòn tốt.

2.3 Van cầu thép điều khiển khí nén

  Van cầu thép điều khiển khí nén được chế tạo và đúc hoàn toàn bằng thép, cũng là loại chịu được áp lực và nhiệt độ cao, thường sử dụng cho chất lỏng hệ hơi và nước thải.

3. Theo kiểu lắp

  Van cầu khí nén phân theo kiểu lắp được chia làm 2 loại: van cầu lắp ren và van cầu mặt bích.

3.1 Van cầu lắp ren điều khiển khí nén

  Đây là loại van cầu xi lanh điều khiển bằng khí nén được thiết kế lắp nối ren, thông tường loại van này có kích thước nhỏ, dễ sử dụng lắp đặt, dễ sửa chữa, bảo dưỡng hoặc thay thế.

3.2 Van cầu mặt bích điều khiển khí nén

  Đây là loại van cầu được kết nối với hệ thống đường ống bằng mặt bích. Kích thước của van cầu mặt bích thường từ DN50 trở lên. Sử dụng cho mọi môi trường, dễ lắp đặt, dễ tìm kiếm, kể cả là các đường ống có kích thước lớn.

V. Ưu điểm và nhược điểm của van cầu điều khiển khí nén

1. Ưu điểm

  • Van cầu được sử dụng chủ yếu trong ngành hơi nước bởi chúng có thể kiểm soát dòng chảy tốt.
  • Van được làm kín bởi gioăng cao su nên không bị rò gỉ môi chất ra ngoài khi hoạt động
  • Chế độ đóng mở tự động bằng khí nén
  • Dễ bảo hành, bảo trì
  • Có độ an toàn cao khi sử dụng

2. Nhược điểm

  • Do điều khiển tự động nên giá thành của van cầu điều khiển khí nén sẽ cao hơn một số loại van cùng chức năng khác.

VI. Ứng dụng của van cầu điều khiển khí nén

  Van cầu điều khiển khí nén được ứng dụng rộng rãi trong các hệ thống công nghiệp tự động hóa, thay vì điều khiển bằng cơ, bằng tay, người sử dụng sẽ điều khiển tự động bằng khí nén, giảm nhân công mà vẫn đạt được hiệu quả.

Những hệ thống được sử dụng nhiều bao gồm: hệ thống dầu nhiên liệu, nước, thực phẩm, hệ thống thoát nước.v.v.

VII. Mua van cầu điều khiển khí nén ở đâu?

  Hiện nay, trên thị trường có rất nhiều đơn vị bán van cầu điều khiển khí nén, tuy nhiên chúng ta không biết nên chọn loại van cầu như thế nào và giá van cầu điều khiển khí nén bao nhiêu? Công ty Cổ phần phát triển thương mại và dịch vụ Âu Việt đã có nhiều năm hoạt động trong lĩnh vực cung cấp, thi công lắp đặt các sản phẩm về van công nghiệp, van báo cháy, thiết bị công nghiệp và phòng cháy chữa cháy cho các dự án lớn. Chúng tôi cung cấp van cầu khí nén đầy đủ các hãng từ Trung Quốc, Hàn Quốc, Đức, .v.v. với giá phải chăng, bảo hành từ 12 tháng, đủ giấy tờ CO, CQ.

Nếu Quý khách hàng còn đang phân vân lựa chọn và cách lắp đặt, hay liên hệ ngay với chúng tôi để được tư vấn, hướng dẫn cụ thể ,nhanh chóng nhất.

Mọi thông tin chi tiết về van cầu điều khiển khí nén vui lòng liên hệ ngay số hotline: 0969 103 458 hoặc AD ZALO để được báo giá nhanh nhất!
