Van bi 3 ngã điều khiển khí nén Đài Loan

  • Tình trạng: Còn hàng
  • Thương hiệu: Đài Loan
Liên hệ
  • Van bi 3 ngã điều khiển khí nén ON/OFF hoặc tuyến tính
  • Size: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
  • Chất liệu: inox 304, 316; nhựa PVC, uPVC, đồng
  • Áp suất làm việc: PN16, max 200 độ C
  • Ứng dụng cho hóa chất, y tế, sản xuất, nhà máy bia,...
  • Bảo hành chính hãng 12 tháng kể từ ngày giao hàng.
  • Giao hàng miễn phí toàn quốc khi mua số lượng 2 cái trở lên.

  Van bi 3 ngã điều khiển khí nén sử dụng để kiểm soát hướng dòng chảy tự động nhờ bộ truyền động khí. Với nhiều ưu điểm vượt trội và giá thành rẻ, đây là dòng van được nhiều sự quan tâm của nhiều anh em. Hiện nay auvietco phân phối các dòng van hiệu Jaki, Haitima Đài Loan nhằm đáp ứng chất lượng cao mà giá thành rẻ. Tìm hiểu thêm về thông số của 2 loại này ở dưới bài viết sau:

Đặc điểm nổi bật van 3 ngã điều khiển khí nén Đài Loan

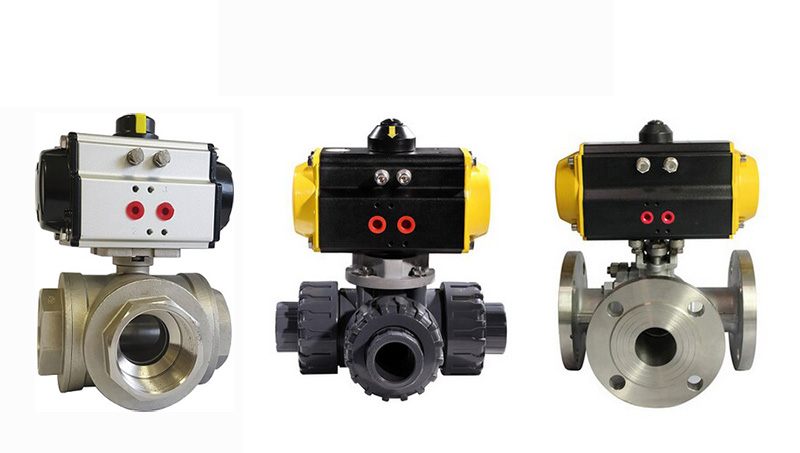

Van bi 3 ngã điều khiển khí nén

  - Là loại van bi 3 ngã được điều khiển bằng khí nén xoay trục 1 góc 90 độ, có nhiều chất liệu khác nhau như: nhựa PVC, inox 304 - 316, đồng để lựa chọn phù hợp với hệ thống.

  - Có 2 dạng là T và L sẽ đáp ứng được khả năng điều chỉnh được lưu chất chảy theo hướng yêu cầu

  - Kiểu tác động kép của đầu khí nén mang lại sự an toàn và hiệu quả tuyệt đối

  - Độ bên cao so với dòng van điện cùng kích thước

  - Đóng mở nhanh

  - Lắp đặt đơn giản tiết kiệm chi phí nhân công phải điều khiển cơ

  - Thân van bi inox 304 chống ăn mòn cực tốt

  - Bề mặt bộ truyền động khí nén làm bằng hợp kim nhôm chắc chắn.

Thông số kỹ thuật

Kích thước DN15 - DN200
Kiểu kết nối Kiểu nối ren hoặc nối bích
Vật liệu cấu thành Phần van bi bằng inox 304 toàn bộ
Áp lực hoạt động Max 40bar
Nhiệt độ làm việc Phụ thuộc vào gioăng làm kín là EPDM, VIton, Teflon .. sẽ có nhiệt độ hoạt động trong khoảng - 5°C - 300°C
Kiểu hoạt động Kiểu đóng mở ON/OFF
Môi trường sử dụng Có thể sử dụng cho môi trường nước, hơi, dầu, axit loãng, nước thải
Hãng sản xuất tại Đài Loan Haitima, Jaki
Hàng luôn có sẵn số lượng lớn với kích thước trên ( Kích thước lớn vui lòng liên hệ đặt hàng)

Cấu tạo

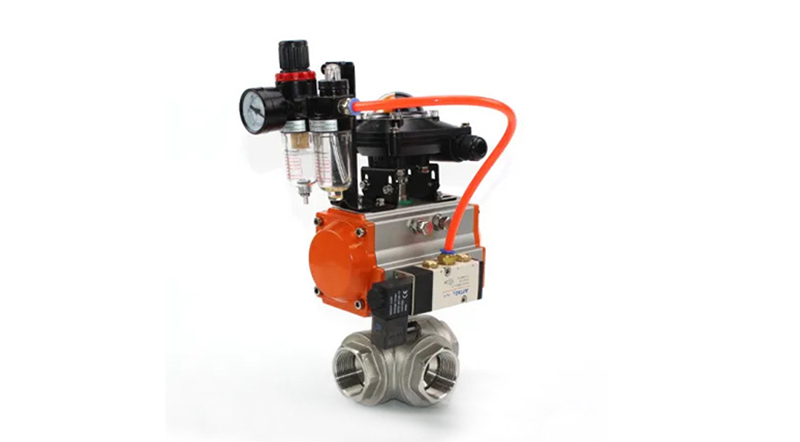

Van bi điều khiển khí nén inox loại 3 ngã tuyến tính

 Van bi 3 ngã

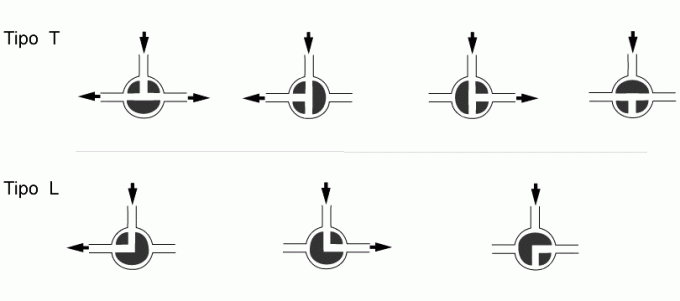

  Chia thành 2 dạng là bi T và L theo cấu trúc và hướng dòng chảy như sau:

2 dạng của van bi 3 ngã

Bộ điều khiển khí nén (Pneumatic actuator)

Bộ truyền động khí nén

  Đây là bộ phận quan trọng, đóng vai trò thực hiện đóng mở dòng van điều khiển bằng khí nén thông qua tác động của khí nén được đưa vào. Có 2 loại là tác động đơn và tác động kép, thông thường loại 2 sẽ được sử dụng nhiều hơn vì giá thành rẻ, độ bền cao hơn.

Công tắc giới hạn (Limit swith box)

  Có thể thấy phụ kiện này được lắp đặt ở trên bộ điều khiển khí nén. Nó có nhiệm vụ thông báo tình trạng đóng mở của van để kiểm soát hoạt động tốt hơn.

Bộ định vị tuyến tính điều tiết khí nén

  Kết hợp với bộ truyền động được gọi là bộ điều khiển tuyến tính, có chức năng điều tiết lượng khí nén đưa vào tạo ra các góc mở theo cài đặt.

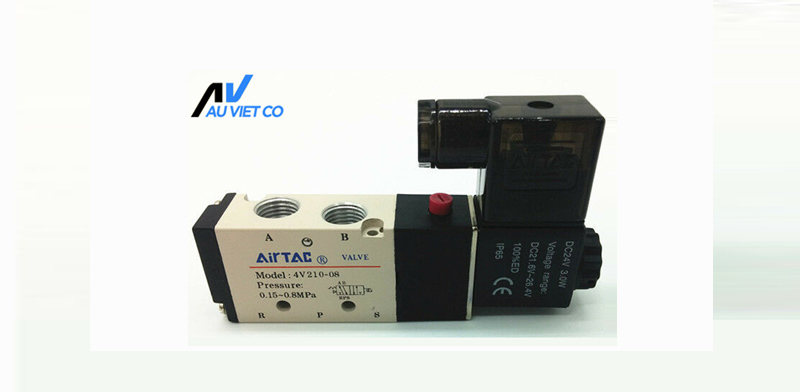

Van điện từ khí nén


Van điện từ khí nén

  Có chức năng đóng mở dẫn khí nén vào bộ truyền động qua các cửa khác nhau.

Nguyên lý hoạt động

Van bi 3 ngã điều khiển khí nén ứng dụng rộng rãi

  Nhờ cấu tạo đặc biệt dòng van này được ứng dụng trong hệ thống tự động hóa trong các ngành sau:

  +  Sản xuất bia, rượu, thực phẩm

  +  Hệ thống xử lý nước thải

  +  Lò hơi tự động

  Van bi điều khiển khí nén tại auvietco phân phối xuất xứ Đài Loan từ các hãng sản xuất như Haitima, Jaki nhập khẩu trực. Để hiểu rõ hơn về sản phẩm quý khách vui lòng liên hệ HOTLINE để hỗ trợ nhanh nhất và chính xác nhất

Hướng dẫn lắp đặt và bảo trì đổi với van bi ba chiều điều khiển bằng khí nén

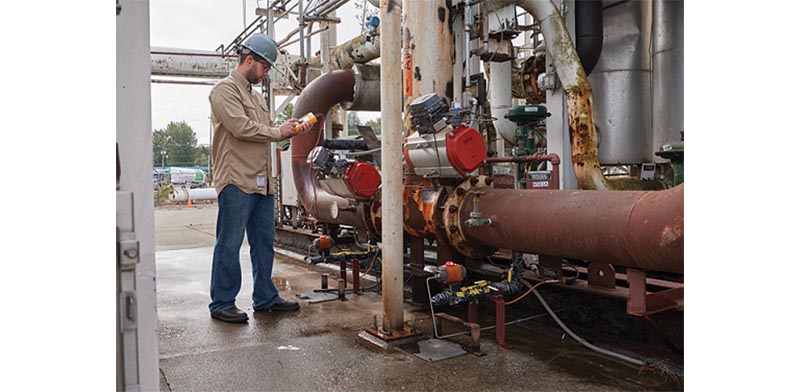

Lắp đặt và bảo trì van bi 3 ngã inox điều khiển khí nén

  (1) Tháo nắp bảo vệ ở cả hai bên của mặt bích và làm sạch nó với van mờ hoàn toàn.

  (2) Trước khi cài đặt, toàn bộ thử nghiệm máy phải được thực hiện theo tín hiệu được chi định (điện hoặc khí nén) (đề tránh bị lỗi sau khi vận chuyển) và có thề được cài đặt trực tiếp sau khi thử nghiệm an toàn.

  (3) Trước khi chuẩn bị kết nối với đường ống, các tạp chất còn lại trong đường ống phải được rửa sạch và loại bò (những tạp chất này có thể sẽ làm hỏng bộ phận gioăng làm kín).

  (4) Trong quá trình lẳp đặt, không sử dụng bộ phận truyền động của van (bộ điều khiển khí nén) làm điểm nâng để nâng tránh làm hỏng bộ truyền động và phụ kiện.

  (5) Loại van này nên được lấp đặt theo hướng ngang hoặc dọc của đưỡng ống.

  (6) Các đường ống gắn điểm lẳp đặt không được rủ xuống hoặc chịu tác động của ngoại lực.

  (7) Sau khi kểt nối vỡi đường ống, siết chặt bu lông kết nối mặt bích với mô-men quy định.

Hướng dẫn đặt hàng mua van bi inox 3 ngã điều khiển khí nén

1. Trước khi đặt mua hàng quý khách cần cung cấp các thông tin sau cho công ty Âu Việt

  a.     Chiều dài và kểt cẩu.

  b.     Hình thức kiểu kết nối.

  c.     Đường kính danh nghĩa van 3 ngã.

  d.     Loại sản phẩm sử dụng và nhiệt độ, phạm vi áp suất, vv

  e.     Các kiểm định, tiêu chuẩn kiểm tra và các yêu cầu khác.

2. Lưu ý nhà sản xuất có thể cấu hình tất cả các loại thiết bị theo yêu cầu đặt hàng của quý khách

3. Xác nhận thông tin giao hàng, hình thức thanh toán và vận chuyển.

Quý khách có nhu cầu báo giá van bi 3 ngã điều khiển khí nén vui lòng liên hệ HOTLINE 088 992 9669 để được hỗ trợ nhanh nhất và chính xác nhất.
