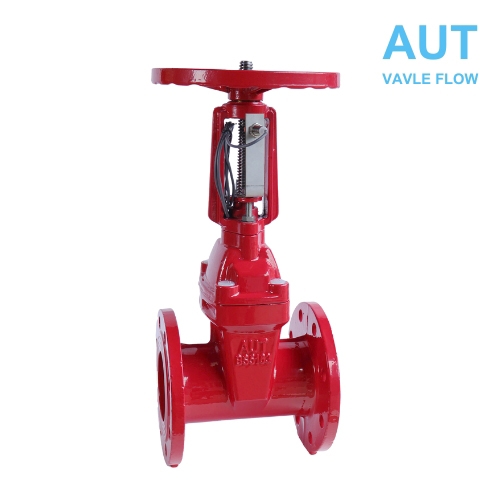

Van cổng tín hiệu điện AUT

  Van cổng tín hiệu điện AUT là dòng van được sản xuất và phân phối bởi hãng van AUT- Malaysia. Đây là dòng van không thể thiếu trong các hệ thống PCCC, hệ thống cấp thoát nước hay các ứng dụng công nghiệp… Để hiểu rõ van cổng tín hiệu điện AUT, mời các bạn cùng Van công nghiệp Âu Việt theo dõi ở bài viết dưới đây nhé!

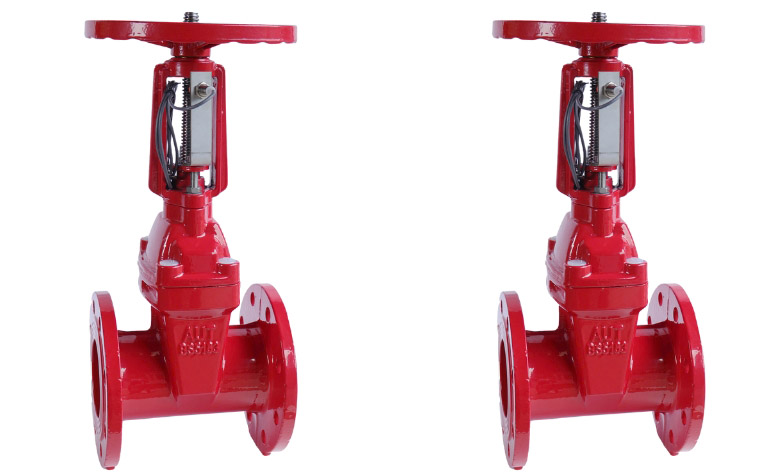

Giới thiệu van cổng tín hiệu điện AUT

  Van cổng tín hiệu điện AUT model FIG015 là dòng van được sản xuất và phân phối bởi hãng van AUT - Malaysia. Đây là dòng cổng ty nổi được gắn thêm bộ công tắc giám sát hay bộ cảm biến điện gần bộ phận tay quay, để thực hiện nhiệm vụ giám sát hay gửi tín hiệu về trạng thái đóng hay mở của van về trung tâm điều khiển.

  Không chỉ thực hiện đóng mở dòng lưu chất trong hệ thống đường ống mà chúng còn hỗ trợ người vận hành kiểm soát và kiểm tra được quá trình vận hành van từ xa. Qua đó giúp giảm đáng kể công sức bảo dưỡng và kiểm tra. Van được sử dụng rộng rãi trong các hệ thống PCCC, hệ thống xử lý nước thải, các nhà máy xử lý và các hệ thống phân phối nước sạch hay các môi trường công nghiệp đòi hỏi sự chính xác cao.

  Van cổng tín hiệu điện AUT có phần thân được chế tạo từ chất liệu gang, bên ngoài được phủ thêm 1 lớp sơn Epoxy màu đỏ, cánh van được chế tạo từ gang bên ngoài bọc cao su EPDM nên đóng kín tốt, vận hành nhẹ nhàng và an toàn với nước sạch. Van được kết nối đường ống dạng mặt bích và vận hành thủ công bằng tay quay. Dòng van này có sẵn các kích cỡ từ DN50 - DN300, giúp đáp ứng nhu cầu của nhiều hệ thống.

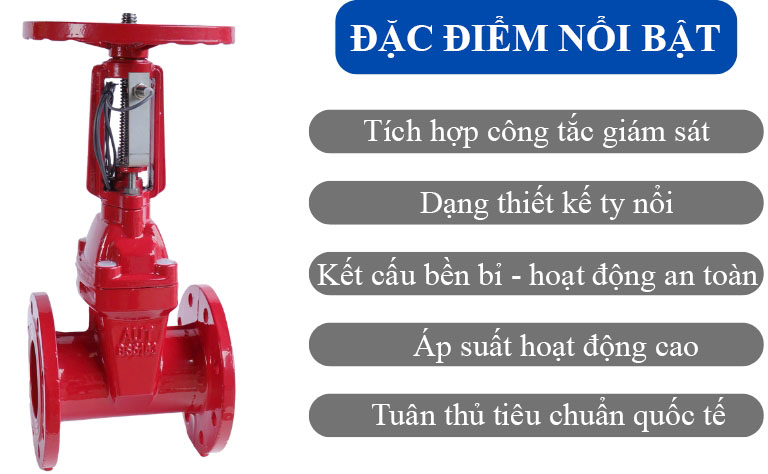

Đặc điểm nổi bật van cổng tín hiệu điện AUT Malaysia

Tích hợp công tắc giám sát

  Van được trang bị thêm công tắc giám sát hay bộ cảm biến điện cung cấp thông tin trạng thái đóng mở chính xác về phòng điều khiển.

  Thiết kế này giúp van dễ dàng tích hợp với các hệ thống điều khiển tự động hóa như SCADA hay PLC. Qua đó tạo nên một hệ thống kiểm soát dòng chảy thông minh và hiệu quả.

  Van cổng kèm công tắc giám sát AUT giúp tăng tính năng giám sát từ xa, qua đó giúp thuận tiện và linh hoạt trong quản lý cũng như giúp tiết kiệm thời gian và chi phí vận hành.

Dạng thiết kế ty nổi

  Thiết kế ty nổi cung cấp chỉ báo trực quan rõ ràng về trạng thái hiện tại của van. Qua đó giúp người vận hành dễ dàng nhận biết được van đang đóng hay mở.

Kết cấu bền bỉ và hoạt động an toàn

  Thân van và nắp van được chế tạo từ gang dẻo GGG50, nên đảm bảo độ bền và khả năng chịu mài mòn tốt.

  Đĩa van được chế tạo từ gang, bên ngoài được bọc EPDM để tăng khả năng bịt kín và chống mài mòn tốt.

  Trục van được làm từ thép không gỉ nên có khả năng chống ăn mòn và độ bền cao.

Phạm vi nhiệt độ và áp suất hoạt động

  Van hoạt động hiệu quả trong khoảng từ 0 độ C đến 70 độ C, nên phù hợp với nhiều điều kiện môi trường.

  Áp suất hoạt động PN10, PN16 nên phù hợp với áp suất hoạt động của nhiều hệ thống khác nhau.

Tuân thủ tiêu chuẩn quốc tế

  Van được thiết kế theo tiêu chuẩn BS5163, kiểm tra và thử nghiệm theo tiêu chuẩn EN 12266.

Kết nối mặt bích & Đa dạng kích cỡ

  Van được thiết kế kết nối đường ống và thiết bị dạng mặt bích. Mặt bích được gia công theo tiêu chuẩn BS4504 PN10/16 nên đảm bảo khả năng tương thích với các hệ thống hiện có.

  Có nhiều kích thước khác nhau từ DN50 đến DN300, đáp ứng nhiều yêu cầu hệ thống khác nhau.

An toàn vận hành & Tiết kiệm năng lượng

  Nhờ khả năng giám sát và điều khiển từ xa nên van cổng tín kèm công tắc giám sát AUT giúp giảm thiểu rủi ro hay tai nạn lao động trong quá trình vận hành.

  Việc kiểm soát dòng chảy chính xác giúp tối ưu hóa việc sử dụng năng lượng. Qua đó giúp giảm thiểu lãng phí và tiết kiệm chi phí vận hành hệ thống.

Tham khảo thêm sản phẩm

• Van cổng ty chìm AUT | DN50 - DN600
• Van cổng ty nổi AUT | Nhập khẩu chính hãng

Nguyên lý hoạt động của van cổng tín hiệu điện AUT

  Van cổng tín hiệu điện AUT có nguyên lý hoạt động tương đối đơn giản. Dòng van này cũng có nguyên lý hoạt động giống như các dòng van cổng khác, có khác chỉ là nó được lắp thêm bộ tín hiệu điện để nhận biết chính xác trạng thái đóng mở của van từ xa. Cụ thể như:

  Khi cần mở van, người vận hành chỉ cần tác động lên tay quay và xoay nó theo ngược chiều kim đồng hồ. Sau đó trục van sẽ nhận lực từ tay quay truyền xuống đĩa van và kéo đĩa van chuyển di chuyển lên tạo khe hở, van mở cho dòng lưu chất lưu thông qua.

  Khi cần đóng van, chỉ cần thực hiện ngược lại quy trình mở, đĩa van sẽ hạ xuống và ép chặt vào thân van. Van đóng ngăn không cho dòng lưu chất lưu thông qua.

  Ngoài ra đối với dòng van cổng tín hiệu AUT, người vận hành có thể kiểm soát trạng thái và vị trí đóng mở của van ở mức bao nhiêu, từ đó giúp người vận hành có thể điều khiển được trạng thái của van.

Thông số kỹ thuật chi tiết van cổng tín hiệu điện AUT Malaysia

• Hãng sản xuất: AUT
• Xuất xứ: Malaysia
• Dạng van: Van cổng tín hiệu điện
• Model: FIG 015
• Kích thước: DN50 - DN300
• Vật liệu thân: Gang
• Đĩa van: gang bọc cao su EPDM
• Trục van: Inox 304
• Sơn phủ: Epoxy đỏ dày 0,25 µm
• Vận hành: Tay quay
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: EN1092-2 PN10, PN16
• Áp suất hoạt động: PN10, PN16
• Nhiệt độ hoạt động: 0 độ C - 70 độ C
• Môi trường hoạt động: Nước sạch, nước thải, PCCC…
• Bảo hành chính hãng: 12 Tháng

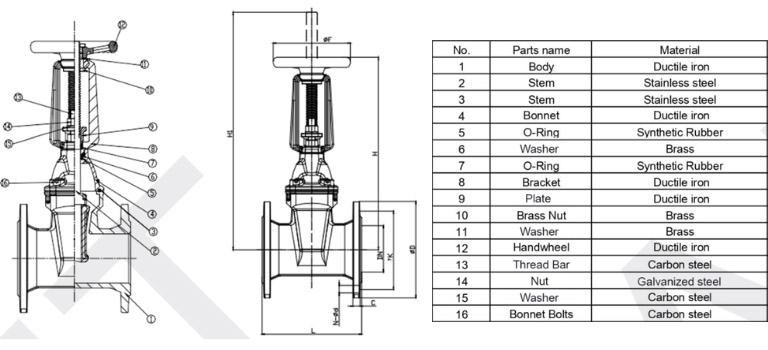

Cấu tạo các bộ phận của van cổng tín hiệu điện AUT

  Van cổng tín hiệu điện AUT được cấu tạo từ các bộ phận chính như:

Bộ phận tín hiệu điện

  Là bộ phận gắn ở phần cổ của thân van, bộ phận này gông một hộp chuyển đổi, công tắc hành trình và hệ thống dây điện. Chúng sử dụng dòng điện với điện áp 110V hay 220V để hoạt động.

  Bộ phận này có chức năng thu nhận tín hiệu và báo tín hiệu về phòng điều khiển từ các lõi nam châm. Từ đó giúp người vận hành nhận biết được trạng thái hiện tại của van từ xa.

Thân van

  Là bộ phận chính của dòng van này, đây là nơi chứa chất lỏng và dòng chất lỏng sẽ đi qua đây.

  Thân van được chế tạo từ chất liệu gang nên có độ bền cao, khả năng chịu mài mòn và hấp thụ rung động tốt. Bên ngoài thân van còn được phủ thêm lớp sơn Epoxy màu đỏ giúp tăng tính thẩm mỹ và tăng khả năng chống chịu với môi trường.

  Chúng được đúc 2 mặt bích 2 bên thân để kết nối đường ống. Mặt bích được gia công theo tiêu chuẩn BS nên dễ dàng tích hợp với nhiều hệ thống đường ống.

Đĩa van

  Bộ phận tiếp xúc trực tiếp với dòng lưu chất, chúng thực hiện nhiệm vụ mở hay chặn dòng lưu chất đi qua.

  Đĩa van được chế tạo từ chất liệu gang theo dạng tròn và dẹt, bên ngoài đĩa van được bọc cao su EPDM để tăng độ kín khít, hạn chế rò rỉ và an toàn với nước sạch.

Ty van

  Hay còn gọi là trục van, đây là bộ phận kết nối với đĩa van và bộ phận truyền động. Bộ phận này được chế tạo từ thép không gỉ theo dạng trụ tròn, chúng có nhiệm vụ truyền lực từ tay quay vông lăng xuống đĩa van để thực hiện thao tác đóng mở.

Tay quay

  Bộ phận quan trọng, chúng được sử dụng để điều khiển hoạt động của van. Bộ phận này được kết nối với đĩa van thông qua trục van, khi cần đóng mở van chỉ cần xoay tay quay theo chiều kim đồng hồ hay ngược chiều kim đồng hồ.

Gioăng làm kín

  Được chế tạo từ cao su EPDM, đây là bộ phận có nhiệm vụ làm kín khít hơn các bộ phận như thân van, cổ van hay giữa mặt bích van và mặt bích của đường ống.

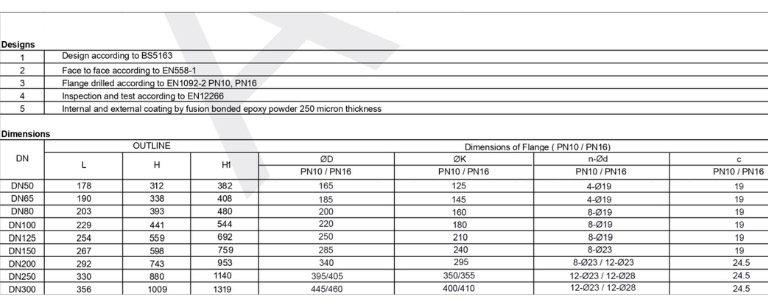

Catalogue van cổng tín hiệu điện AUT Malaysia

Ứng dụng van cổng tín hiệu điện AUT Malaysia

Van cổng kèm công tắc giám sát AUT được sử dụng rộng rãi trong nhiều ngành công nghiệp, tiêu biểu như:

Trong các hệ thống PCCC

  Van cổng tín hiệu điện AUT là thiết bị thiết yếu trong các hệ thống PCCC ở các nhà máy xí nghiệp, khu công nghiệp, tòa nhà thương mại và dân dụng.

  Chúng được sử dụng để kiểm soát việc phân phối nước và cô lập các khu vực khác nhau trong mạng lưới PCCC để bảo trì, bảo dưỡng.

  Tín hiệu điện giúp giám sát trạng thái hiện tại của van là đang đóng hay mở. Điều này rất quan trọng cho việc kiểm tra an toàn và sẵn sàng ứng phó khẩn cấp.

  Ngoài ra dòng van này còn được tích hợp với tủ báo cháy và cho phép vận hành tự động trong trường hợp xảy ra hỏa hoạn. Qua đó giúp kiểm soát nguy cơ hỏa hoạn một cách chủ động và hiệu quả.

Trong các nhà máy xử lý nước

  Được sử dụng để kiểm soát dòng chảy trong các nhà máy xử lý nước sạch hay nước thải.

  Sử dụng trong các nhà máy xử lý nước thải để cô lập khi cần bảo dưỡng hay sửa chữa hệ thống mà không cần tắt toàn bộ hệ thống.

  Ngoài ra dòng van này còn tăng cường khả năng giám sát từ xa để phát hiện nhanh những thay đổi về vị trí van. Cũng như cho phép bảo trì và khắc phục sự cố chủ động.

Các hệ thống phân phối nước ngầm

  Chúng giúp điều chỉnh lưu lượng trong các hệ thống phân phối nước đô thị và công nghiệp. Duy trì nguồn cấp nước sạch cũng như kiểm soát hiệu quả mạng lưới đường ống rộng lớn.

  Gúp giám sát và kiểm soát từ xa mạng lưới phân phối từ xa.

  Phát hiện rò rỉ và cô lập các đoạn đường ống bị rò rỉ để tránh bị ảnh hưởng. Qua đó giúp giảm thiểu thất thoát nước.

Trong các hệ thống thủy điện, nhiệt điện

  Van được sử dụng trong các nhà máy thủy điện hay nhiệt điện để cung cấp nước và làm mát. Chúng cho phép phản hồi trạng thái theo thời gian thực về phòng điều khiển.

  Không những thế trong các trường hợp khẩn cấp van cổng kèm công tắc giám sát AUT có thể cô lập các phần để ngăn ngừa lỗi hệ thống.

  Ngoài ra tín hiệu điện còn hỗ trợ lịch trì và cải thiện thời gian hoạt động của hệ thống.

Ứng dụng trong lĩnh vực khai thác khoáng sản

  Van được sử dụng trong khai thác khoáng sản để vận chuyển và kiểm soát bùn trong các nhà máy chế biến. Hay quản lý dòng chất thải cũng như quản lý nước trong hoạt động khai thác…

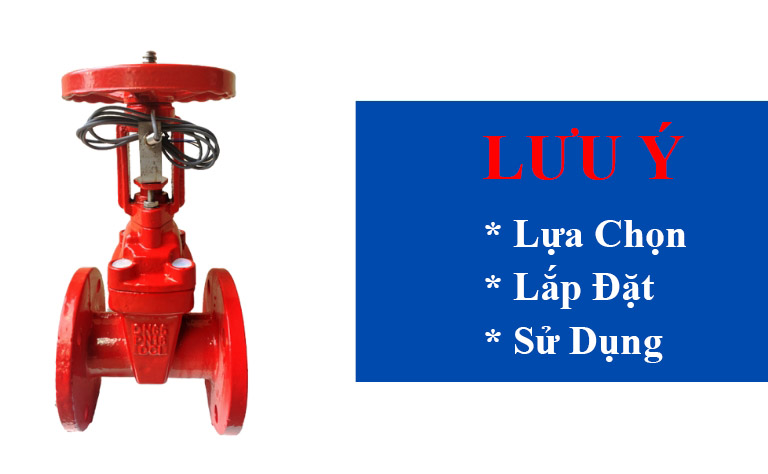

Một số lưu ý khi lựa chọn, lắp đặt và sử dụng dòng van cổng tín hiệu điện AUT

Lưu ý khi chọn van cổng tín hiệu điện AUT

Xác định đúng mục đích sử dụng

  Van cổng tín hiệu điện AUT được chế tạo từ chất liệu gang, đây là loại vật liệu có khả năng chịu nhiệt, chịu áp suất và chịu ăn mòn khá thấp nên chúng thường phù hợp với các môi trường nước.

Lựa chọn kích thước phù hợp

  Đảm bảo kích thước van phù hợp với kích thước đường ống cần lắp đặt để có thể duy trì lưu lượng và áp suất ổn định.

  Cần xem xét hệ số lưu lượng đối với các hệ thống yêu cầu kiểm soát chính xác.

  Kích cỡ van cổng tín hiệu điện AUT khá đa dạng thường từ DN50 - DN300. Việc lựa chọn kích cỡ van thông thường sẽ được chỉ định sẵn trên bản thiết kế hệ thống hay do bên kỹ thuật cung cấp.

  Tuy nhiên trong quá trình cung cấp sản phẩm chúng tôi không ít lần tiếp nhận yêu cầu mua hàng mà không rõ về thông tin kích cỡ. Chính vì vậy mà chúng tôi đưa ra lưu ý này để Quý vị nắm rõ và để đơn hàng được xử lý nhanh chóng và không tốn thời gian hỏi lại.

Khả năng chịu áp suất và nhiệt độ

  Áp lực và nhiệt độ là 2 yếu tố quan trọng khi lựa chọn van cổng kèm công tắc giám sát. Dòng van này có nhiệt độ hoạt động tối đa là 70 độ C, áp suất hoạt động là PN10, PN16. Nên khi lựa chọn van cần lưu ý nhiệt độ và áp lực hoạt động của hệ thống phải thấp hơn so với khả năng chịu nhiệt độ và áp suất của van.

Lựa chọn nhà phân phối uy tín

  Mua hàng từ nhà phân phối uy tín để có được những sản phẩm van chính hãng, chất lượng với giá cả cạnh tranh nhất. Cùng với đó là chế độ bảo hành và chế độ hậu mãi hấp dẫn.

Quá trình lắp đặt van cần lưu ý

Kiểm tra kỹ lưỡng trước khi lắp đặt van

  Cần vệ sinh thân van cổng sạch sẽ rồi đóng van lại hoàn toàn trước khi thực hiện lắp đặt.

  Dòng van này có thể lắp đặt theo chiều nằm ngang hay theo chiều dọc.

  Nên lắp đặt thêm van y lọc hay khớp nối chống rung ở phía trước van

  Đối với các van có kích cỡ lớn trọng lượng nặng cần phải có giá đỡ để tránh gây ảnh hưởng đến cụm đường ống trước hay sau van.

Quá trình sử dụng van cần lưu ý

  Van cổng tín hiệu điện AUT hay bất cứ dòng van nào cũng cần thường xuyên bảo trì, bảo dưỡng. Điều này sẽ giúp tăng tuổi thọ cũng như hạn chế được các rủi ro liên quan.

  Dòng van này tuy được trang bị khả năng điều tiết nhưng theo khuyến cáo của nhà sản xuất không nên sử dụng cho mục đích điều tiết trong thời gian dài. Bởi ma sát giữa lưu chất và đĩa van lâu dài sẽ làm mài mòn, dẫn đến tình trạng đóng mở không kín khít.

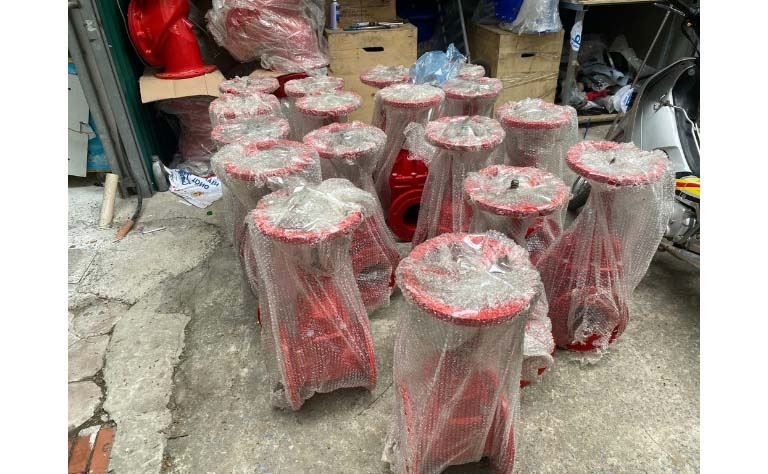

Đơn vị cung cấp van cổng tín hiệu điện AUT chính hãng

  Trên thị trường có rất nhiều đơn vị cung cấp van công tín hiệu điện AUT. Tuy nhiên ở mỗi đơn vị khác nhau giá thành sản phẩm sẽ có sự chênh lệch khác nhau.

  Nếu bạn đang băn khoăn chưa biết mua van cổng tín hiệu điện AUT chính hãng giá tốt ở đâu thì Van công nghiệp Âu Việt chính là địa chỉ lý tưởng cho bạn. Đến đây bạn sẽ nhận được:

• Các sản phẩm được nhập khẩu chính hãng, cung cấp đầy đủ hóa đơn chứng từ chứng minh nguồn gốc xuất xứ kèm theo.
• Hàng sẵn số lượng lớn tại các kho Hà Nội và TP Hồ Chí Minh
• Cam kết giá tốt nhất thị trường hiện nay, chiết khấu cao đối với đơn hàng có số lượng lớn.
• Chính sách bảo hành minh bạch theo cơ chế của nhà sản xuất, đổi mới sản phẩm nếu có lỗi từ phía nhà sản xuất
• Sẵn sàng hỗ trợ khách hàng 24/7 từ trong quá trình lựa chọn, lắp đặt cho đến sử dụng sản phẩm.
• Dịch vụ giao hàng phong phú, đảm bảo 3 tiêu chí: Nhanh nhất - ngắn nhất và tối ưu cho phí nhất.

  Trên đây là những chia sẻ của Auvietco.com.vn về van cổng tín hiệu điện AUT, đây là dòng van quan trọng trong nhiều ứng dụng công nghiệp hiện nay, bởi cấu trúc đơn giản, hiệu suất vượt trội cùng khả năng phản hồi chính xác vị trí giám sát và điều khiển cũng như khả năng tích hợp với các hệ thống tự động.

  Quý khách quan tâm đến dòng van này cần tư vấn thêm về kỹ thuật hay báo giá van cổng tín hiệu điện AUT hãy gọi ngay đến HOTLINE: 0962 455 506 hoặc báo giá trực tiếp qua Email: kdauviet3@gmail.com của chúng tôi để được hỗ trợ nhanh nhất nhé.
