Van bướm tay gạt AUT

  Van bướm tay gạt AUT là dòng van bướm khá được ưa chuộng tại thị trường Việt Nam hiện nay. Bởi chúng đáp ứng 2 tiêu chí quan trọng là chất lượng tốt và giá thành cạnh tranh. Chính vì vậy mà dòng van này đang được sử dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải, hệ thống PCCC… Trong bài viết này chúng tôi sẽ trình bày chi tiết về van bướm tay gạt AUT, mời các bạn cùng theo dõi!

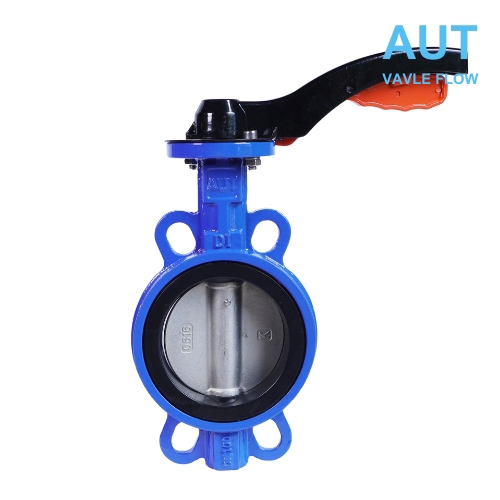

Giới thiệu van bướm tay gạt AUT

  Van bướm tay gạt AUT tên tiếng anh là Wafer Type Butterfly Valve, chúng được sản xuất và phân phối bởi hãng van AUT - Malaysia. Dòng van bướm tay gạt này được thiết kế để lắp đặt trong các hệ thống đường ống với mục đích đóng mở hay điều tiết lưu lượng dòng chảy của chất lỏng, chất khí hay hơi nước thông qua việc gạt tay gạt sang trái hay sang phải.

  Van bướm tay gạt AUT có phần thân được chế tạo từ gang, cánh van bằng inox, gioăng làm kín EPDM và kết nối đường ống dạng kẹp Wafer. Van hoạt động ổn định, độ bền cao, độ kín tốt, chúng được các nhà thầu, các dự án tin tưởng và sử dụng trong các hệ thống cấp thoát nước, xử lý nước thải, PCCC, HVAC…

  Van bướm AUT tay gạt được Van công nghiệp Âu Việt nhập khẩu trực tiếp với đầy đủ kích cỡ từ DN50 - DN300. Cung cấp đầy đủ hóa đơn, chứng từ chứng minh nguồn gốc xuất xứ kèm theo. Hàng sẵn số lượng lớn tại các kho Hà Nội, Đà Nẵng và TP Hồ Chí Minh, bảo hành 1 năm, giá tốt nhất thị trường hiện nay.

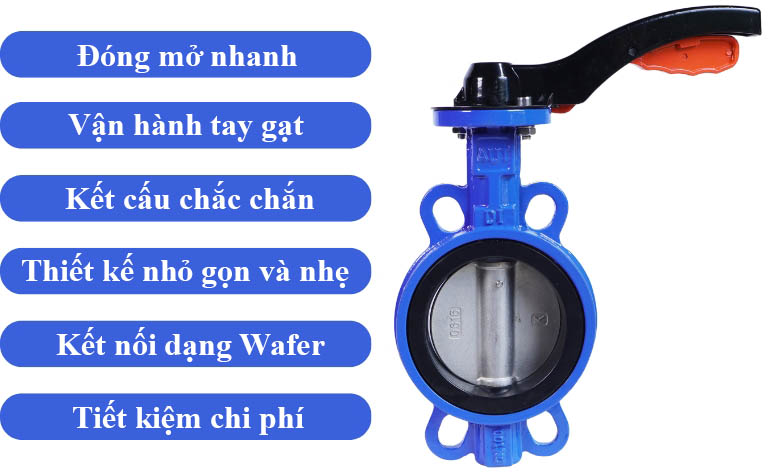

Đặc điểm nổi bật van bướm tay gạt AUT Malaysia

Đóng mở nhanh chóng

  Vận hành bằng tay gạt cho phép mở và đóng nhanh chóng. Chỉ cần xoay một phần tư vòng để chuyển từ trạng thái mở hoàn toàn sang đóng hoàn toàn.

Vận hành bằng tay gạt

  Tay gạt cung cấp giải pháp vận hành đơn giản. Chúng giúp van đóng mở thủ công dễ dàng và nhanh chóng bằng cách xoay 90 độ.

  Đây là phương thức vận hành thủ công bằng không cần đến nguồn điện hay khí nén. Kiểu vận hành lý tưởng cho việc điều chỉnh hay cô lập dòng chảy tại chỗ.

Kết cấu chắc chắn

  Van có phần thân được chế tạo từ gang cung cấp độ bền và hiệu suất lâu dài

  Cánh van thép không gỉ giúp tăng khả năng chống ăn mòn và tuổi thọ ngay cả trong các môi trường khắc nghiệt.

  Gioăng làm kín EPDM chất lượng cao khả năng bịt kín tốt, chống hóa chất và chịu được nhiệt độ vượt trội.

Thiết kế nhỏ gọn và nhẹ

  Thiết kế nhỏ gọn và nhẹ nên chiếm ít không gian hơn so với van cổng hay van cầu.

  Thiết kế nhỏ gọn giúp van dễ dàng lắp đặt trong các hệ thống đường ống chật hẹp hay những hệ thống mà trọng lượng là yếu tố cần quan tâm.

Kết nối Wafer

  Van được kết nối hệ thống dạng kẹp Wafer, đây kiểu kết nối phổ biến nhất bởi có kết cấu đơn giản và chi phí cũng khá thấp.

  Thiết kế nhỏ gọn và nhẹ giúp dễ dàng lắp đặt giữa các mặt bích, đảm bảo khả năng tương thích với nhiều hệ thống đường ống khác nhau. Qua đó giúp tiết kiệm không gian và chi phí.

Phạm vi ứng dụng rộng rãi

  Thích hợp cho nhiều ứng dụng khác nhau bao gồm cung cấp nước, xử lý nước thải, hệ thống phòng cháy chữa cháy, HVAC và sử dụng trong công nghiệp khác

Kích thước đa dạng

  Có nhiều kích thước, thường từ DN50 đến DN300 hoặc thậm chí lớn hơn (DN500, DN800 và một số lên đến DN1000 cho các ứng dụng cụ thể). Các kích thước nhỏ hơn (DN50 - DN300) được sử dụng rộng rãi.

Tiết kiệm chi phí

  Van bướm tay gạt AUT có giá cả cạnh tranh, thường rẻ hơn 25–30% so với các thương hiệu tương đương của Hàn Quốc mà không ảnh hưởng đến chất lượng. Qua đó giúp tiết kiệm chi phí vận hành hệ thống và khiến chúng trở thành lựa chọn kinh tế cho các ứng dụng công nghiệp.

Nguyên lý hoạt động của van bướm tay gạt AUT

  Van bướm tay gạt AUT có cơ chế hoạt động tương đối đơn giản. Ban đầu van ở trạng thái đóng, lúc này tay gạt nằm vuông góc với đường ống, còn đĩa van và thân van sẽ nằm song song và chặn không cho dòng lưu chất đi qua.

  Khi người vận hành bóp tay gạt và xoay ngược chiều kim đồng hồ đến khi tay gạt song song với đường ống, đĩa van sẽ xoay 1 góc 90 độ, lúc này van mở hoàn toàn cho dòng lưu chất lưu thông qua. Nếu cần điều tiết dòng chảy chỉ cần xoay các góc dưới 90 độ tùy theo nhu cầu. Sau khi đã đạt được góc quay mong muốn thì trên tay gạt có các vị trí khóa để đảm bảo rằng đĩa van sẽ không bị di chuyển trong quá trình hoạt động.

  Khi cần đóng van ta làm tương tự, bóp tay gạt đồng thời xoay về hướng ngược lại với quy trình mở van. Lúc này trục van đang kết nối với tay gạt theo chiều ngược lại, trục van quay kéo theo đĩa van quay về vị trí ban đầu. Van đóng hoàn toàn và chặn không cho dòng chảy tiếp tục di chuyển vào hệ thống.

Thông số kỹ thuật chi tiết van bướm tay gạt AUT

• Model: FIG061
• Kích cỡ: DN50 - DN300
• Vật liệu thân: Gang
• Đĩa van: Thép không gỉ
• Trục van: Thép không gỉ
• Gioăng làm kín: Cao su EPDM
• Sơn phủ: Epoxy xanh dày ≥ 2.5µm
• Kiểu vận hành: Tay gạt
• Tiêu chuẩn thiết kế: BS
• Tiêu chuẩn kiểm tra và thử nghiệm: BS 6755
• Kiểu kết nối: Wafer
• Tiêu chuẩn mặt bích: ISO 5752 series 20
• Áp suất hoạt động: PN10/ PN16
• Nhiệt độ hoạt động: 0 độ C - 70 độ C
• Môi trường làm việc: Nước, nước thải…
• Hãng sản xuất: Van AUT
• Xuất xứ: Malaysia
• Bảo hành: Từ 12 tháng
• Tình trạng hàng: Sẵn giao

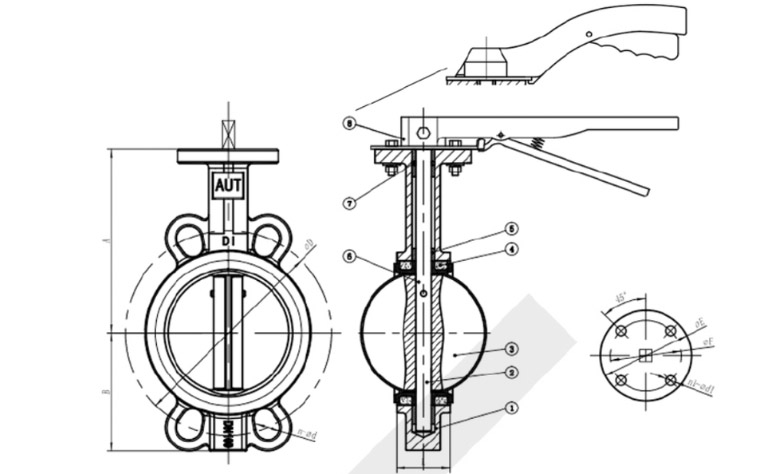

Cấu tạo các bộ phận của van bướm tay gạt AUT

  Van bướm tay gạt AUT được cấu tạo cho các bộ phận chính như:

Thân van

  Là bộ phận chiếm trọng lượng của van, chúng có thể chịu được áp lực của dòng lưu chất và chịu tác động của môi trường bên ngoài.

  Thân van có dạng hình tròn, nằm bên ngoài và bao bọc lấy đĩa van. Chúng được đúc nguyên khối từ chất liệu gang, đây là loại vật liệu có khả năng gia công tốt, khả năng chịu nhiệt độ và áp suất tốt.

  Bên ngoài thân van được phủ thêm lớp sơn phủ Epoxy xanh để bảo vệ bề mặt, và tăng tính thẩm mỹ của sản phẩm.

  Trên thân van được thiết kế kết nối đường ống dạng kẹp Wafer.

Cánh van

  Hay còn gọi là đĩa van, là bộ phận trực tiếp đóng/ mở hay điều tiết dòng lưu chất.

  Bộ phận này được chế tạo từ chất liệu inox nên có độ cứng cao, khả năng chịu áp lực và chống ăn mòn vượt trội.

  Cánh van được kết nối với trục van, chúng có thể quay 1 góc bằng hay 90 độ để thực hiện thao tác đóng hay mở van. Khi góc mở càng nhỏ thì lưu lượng đi qua van càng thấp.

Trục van

  Trục van được sản xuất từ chất liệu thép không gỉ theo dang trụ tròn.

  Bộ phận này có chức năng liên kết và truyền lực từ bộ phận điều khiển xuống đĩa van để thực hiện thao tác đóng mở.

Gioăng làm kín

  Bộ phận được chế tạo từ cao su EPDM, bộ phận này thường được đặt ở vị trí tiếp xúc giữa thân van và đĩa van hay đệm vào giữa mặt bích van và mặt bích của đường ống để tạo khả năng đóng kín tuyệt đối.

Tay gạt

  Là bộ phận điều khiển quá trình hoạt động của van bướm

  Tay gạt được chế tạo từ gang hay thép cacbon, bên ngoài được phủ một lớp sơn để hạn chế hiện tượng oxi hóa.

  Được gắn cố định với thân van thông qua các bu lông, đai ốc. Bên dưới tay gạt có đĩa bánh răng bằng inox để cố định tay gạt sau khi đóng mở.

Xem thêm sản phẩm

• Van bướm tay quay AUT Malaysia
• Van bướm điều khiển điện AUT
• Van bướm tín hiệu điện AUT

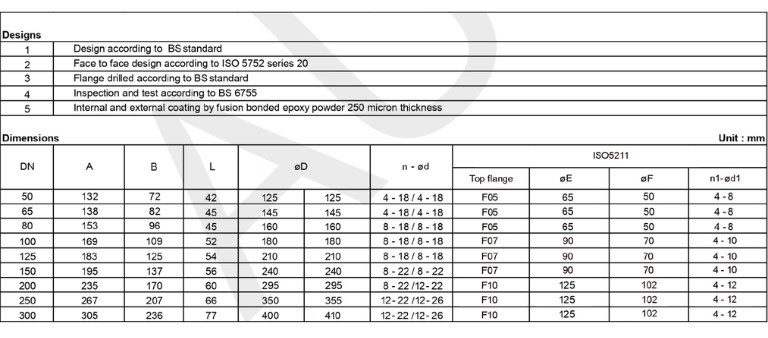

Catalogue van van bướm tay gạt AUT Malaysia

Ứng dụng van bướm tay gạt AUT Malaysia

  Van bướm AUT tay gạt được sử dụng rộng rãi trong nhiều hệ thống bởi độ bền, dễ vận hành và giá cả phải chăng, một số ứng dụng tiêu biểu như:

  Hệ thống phân phối nước: Hệ thống nước đô thị van được sử dụng để kiểm soát lưu lượng nước trong đường ống. Trong các nhà máy xử lý nước van được sử dụng để cô lập và điều chỉnh dòng chảy giữa các giai đoạn xử lý.

  Xử lý nước thải: Van được sử dụng để kiểm soát dòng chảy của nước thải, bùn hay nước đã xử lý trong các cơ sở xử lý. Hay sử dụng để cô lập dòng chảy ở các phần cụ thể trong nhà máy xử lý và mạng lưới phân phối để bảo trì hoặc sửa chữa.

  Trong tưới tiêu nông nghiệp: Được sử dụng để kiểm soát lưu lượng nước đến các thành phần khác nhau trong các hệ thống tưới tiêu.

  Hệ thống PCCC: Van được sử dụng trong các hệ thống vòi phun chữa cháy để đảm bảo ngắt và kiểm soát đáng tin cậy trong tình huống khẩn cấp.

  Hệ thống HVAC: Van được sử dụng để kiểm soát lưu lượng nước lạnh hay nước nóng. Nhờ khả năng đóng nhanh và và giảm thiểu sự sụt áp.

  Trong sản xuất điện: Van được sử dụng trong các nhà máy điện để quản lý dòng nước, hơi nước và các chất lỏng khác trong các giai đoạn khác nhau của quá trình phát điện.

  Ngành công nghiệp giấy và bột giấy: Van bướm AUT có thể được sử dụng để kiểm soát dòng chảy của bột giấy và nhiều loại chất lỏng khác nhau trong quá trình sản xuất giấy.

  Ứng dụng hàng hải: Thiết kế nhỏ gọn và nhẹ khiến chúng phù hợp để sử dụng trong đóng tàu. Van được sử dụng để kiểm soát hệ thống dằn hay nước làm mát…

Một số lưu ý khi lựa chọn & sử dụng dòng van bướm tay gạt AUT

  Trong quá trình lựa chọn, lắp đặt và sử dụng van bướm tay gạt, để van hoạt động ổn định, bền bỉ và tuổi thọ cao cần lưu ý một số điểm như:

Những lưu ý khi lựa chọn sản phẩm

• Cần lưu ý kích thước của hệ đường ống cần lắp đặt để lựa chọn loại van có kích thước phù hợp.
• Xác định môi trường sử dụng xem vật liệu chế tạo van có đáp ứng được không.
• Xác định nhiệt độ và áp suất làm việc của hệ thống xem có phù hợp với thông số kỹ thuật của van không.
• Lựa chọn nhà cung cấp uy tín để có được những sản phẩm chính hãng, giá tốt cùng chế độ bảo hành và hậu mãi hấp dẫn.

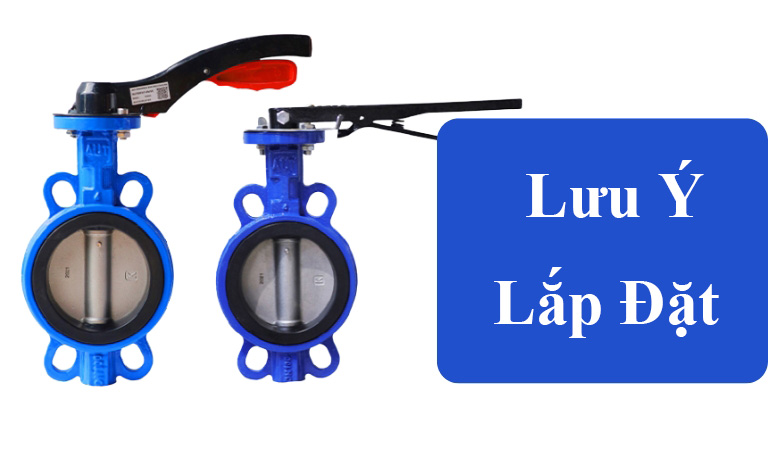

Lưu ý khi lắp đặt van và sử dụng van

• Trước khi lắp đặt van cần mở cánh van bướm 1 góc khoảng ¼, để không vặn gioăng cao su quá chật dẫn đến kẹt hay rò rỉ lưu chất.
• Khoảng cách giữa 2 mặt bích phải đủ để lắp van để tránh biến dạng vòng đệm.
• Van có thể lắp đặt theo chiều dọc hay chiều ngang tùy theo thiết kế hệ thống. Tuy nhiên đối với các loại van bướm có đường kính lớn nên ưu tiên lắp đặt van và trục ty nằm ngang.
• Đảm bảo vị trí lắp đặt phù hợp và thuận tiện cho việc điều chỉnh và vận hành van.
• Trong quá trình van hoạt động cần thường xuyên kiểm tra, vệ sinh và tra dầu.
• Mặc dù dòng van này có khả năng điều tiết dòng chảy, tuy nhiên việc mở lá van dưới 90 độ sẽ làm giảm tuổi thọ của van.

Van công nghiệp Âu Việt địa chỉ cung cấp van bướm tay gạt AUT chính hãng

  Nếu bạn đang tìm địa chỉ mua van bướm tay gạt AUT chính hãng, giá tốt thì Van công nghiệp Âu Việt chính là địa chỉ lý tưởng cho bạn. Khi đến với chúng tôi bạn sẽ nhận được:

• Các sản phẩm van bướm AUT tay gạt được nhập khẩu chính hãng.
• Tất cả các sản phẩm đều có đầy đủ giấy tờ chứng nhận chất lượng và xuất xứ kèm theo.
• Kho hàng rộng hàng 1000m2 đặt tại các thành phố lớn, có đầy đủ kích cỡ từ DN50 - DN300 sẵn sàng phục vụ nhu cầu của các dự án, công trình.
• Giá tốt nhất thị trường hiện nay, chiết khấu cao đối với các đơn hàng có khối lượng lớn.
• Đội ngũ nhân viên giàu kinh nghiệm, am hiểu sâu sắc sẵn sàng tư vấn và hỗ trợ khách hàng lựa chọn được sản phẩm phù hợp nhất với hệ thống.
• Hình thức thanh toán linh hoạt, phương thức vận chuyển phong phú…

  Trên đây là những chia sẻ của Van công nghiệp Âu Việt, nhờ những đặc điểm nổi bật như thiết kế nhỏ gọn, vận hành nhanh chóng và tiết kiệm chi phí khiến dòng van này trở thành lựa chọn thiết thực cho nhiều ứng dụng từ trong công nghiệp cho đến dân dụng. Quý khách quan tâm đến dòng van này cần tư vấn thêm về kỹ thuật hay báo giá van bướm tay gạt AUT cụ thể hãy gọi ngay đến HOTLINE: 0962 455 506 hoặc Email: kdauviet3@gmail.com của chúng tôi để được hỗ trợ nhanh nhất.
