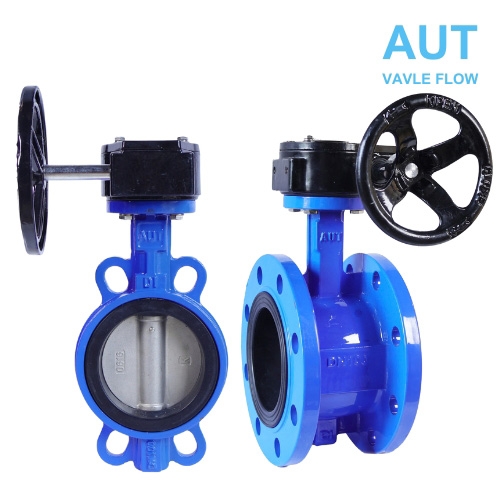

Van bướm tay quay AUT

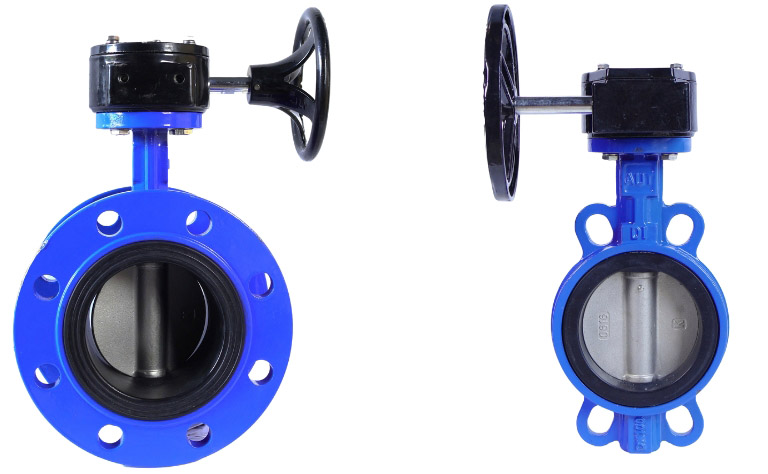

  Van bướm tay quay AUT là dòng van bướm vận hành nhờ bộ phận tay quay vô lăng. Nhờ có bộ phận trợ lực thiết kế trong tay quay nên việc vận hành van sẽ nhẹ nhàng hơn so với dạng van bướm tay gạt nên chúng giúp giảm được sức vận hành cho người sử dụng. Để hiểu rõ hơn về van bướm tay quay AUT, mời các bạn cùng Van công nghiệp Âu Việt theo dõi ở bài viết dưới đây nhé!

Giới thiệu van bướm tay quay AUT

  Van bướm tay quay AUT là dòng van bướm được sản xuất và phân phối bởi hãng van AUT, một thương hiệu van công nghiệp nổi tiếng của Malaysia. Van được sử dụng trong các hệ thống với chức năng điều chỉnh và kiểm soát dòng chảy lưu chất thông qua hoạt động đóng mở của đĩa van - cánh bướm.

  Van bướm tay quay AUT không giống dòng van bướm tay gạt bởi thiết kế đóng mở bằng tay quay nên thời gian đóng mở van chậm hơn. Tuy nhiên nhờ thiết kế thêm bộ phận hộp số trợ lực nên khi vận hành đóng mở sẽ nhanh chóng và dễ dàng hơn, đặc biệt là những dòng van có kích thước lớn. Qua đó giúp van đóng mở lưu chất theo các góc chính xác hơn so với dòng van bướm tay gạt hiện nay.

  Van bướm tay quay vô lăng AUT có phần thân được chế tạo từ chất liệu gang nên có độ bền cao, khả năng chịu mài mòn và chịu va đập tốt. Cánh van được chế tạo từ thép không gỉ nên chống ăn mòn cực tốt. Van được sử dụng rộng rãi trong các hệ thống cấp nước sạch, xử lý nước thải, hệ thống tưới tiêu, PCCC, HVAC…

Các loại van bướm tay quay AUT thông dụng hiện nay

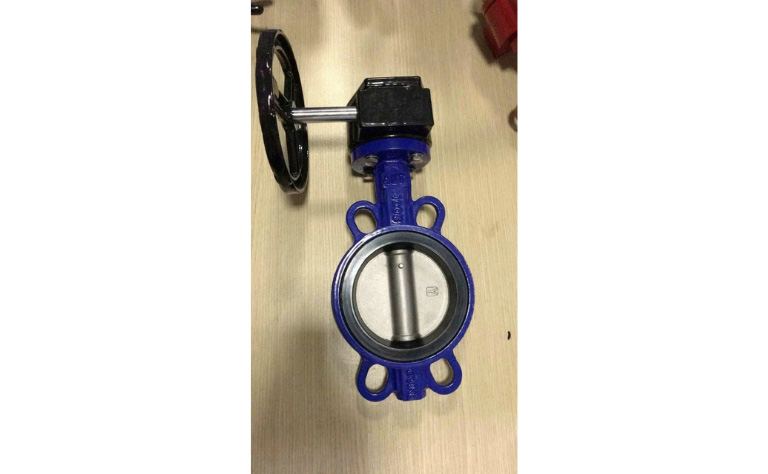

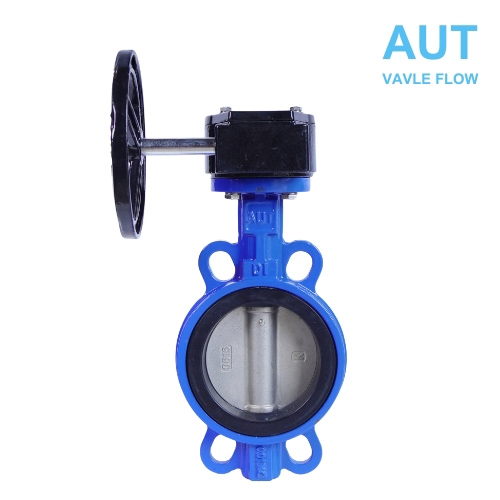

Van bướm tay quay AUT kiểu kẹp (Wafer)

  Là dòng van bướm tay quay được thiết kế kết nối hệ thống đường ống dạng kẹp Wafer. Dòng van này được thiết kế nhỏ gọn hơn so với dạng mặt bích, chúng thường được sử dụng trong các đường ống nhỏ và vừa với các kích cỡ thông dụng từ DN50 - DN300.

  Trên thân van được thiết kế các lỗ ren, khi kết nối van sẽ được đặt giữa 2 mặt bích của được ống và sỏ bu lông qua rồi siết chặt lại. Nên quá trình lắp đặt hay tháo dỡ van dễ dàng, đơn giản hơn. Nên giúp tiết kiệm chi phí và thời gian lắp đặt hay bảo dưỡng van.

  Ngoài ra xét về giá thành dòng van này có giá rẻ hơn so với kết nối mặt bích cùng kích cỡ.

  Van bướm tay quay AUT kết nối Wafer thường được sử dụng trong các hệ thống mà không gian và trọng lượng là yếu tố quan trọng hay giải pháp tiết kiệm chi phí cho các hệ thống có áp suất thấp đến trung bình như HVAC, xử lý nước hay các đường ống công nghiệp…

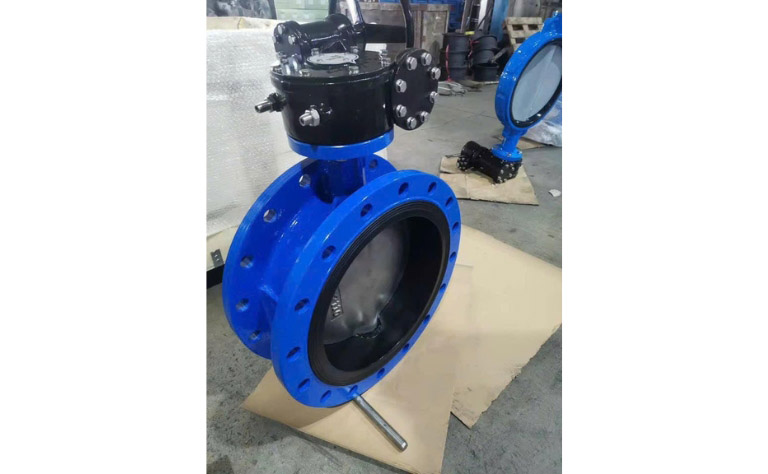

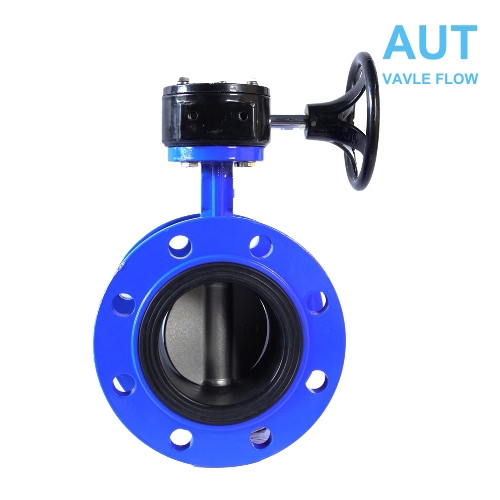

Van bướm AUT tay quay mặt bích (Flanged)

  Dòng van bướm tay quay được thiết kế kết nối hệ thống đường ống dạng mặt bích. Mặt bích được sản xuất theo tiêu chuẩn DIN 2501, mặt đối mặt theo tiêu chuẩn DIN 3202-K1.

  Kết nối mặt bích giúp mối nối chắc chắn, hạn chế rò rỉ lưu chất. Chúng phù hợp với các hệ thống có áp suất cao hay các hệ thống chịu ứng suất cơ học và rung rộng. Đặc biệt là các hệ thống đường ống có kích thước lớn như trong các cơ sở hạ tầng công nghiệp, hóa chất, nước…

  Kết nối mặt bích giúp thuận tiện cho việc lắp đặt cũng như bảo dưỡng và bảo trì. Tuy nhiên khi lựa chọn van cần lưu ý tiêu chuẩn mặt bích van phải cùng hoặc có tính lắp lẫn với tiêu chuẩn mặt bích của hệ thống. Ngoài ra giá thành của dòng van này cao hơn so với kiểu kết nối Wafer cùng kích cỡ.

Đặc điểm nổi bật van bướm tay quay AUT Malaysia

• Van được thiết kế theo tiêu chuẩn BS và BS 5155, kiểm tra và thử nghiệm theo tiêu chuẩn BS 6755 và DIN 3230 PART3.
• Vận hành thủ công, tay quay cho phép điều khiển thủ công thao tác đóng mở van.
• Kiểm soát chính xác thông qua cơ cấu bánh răng, chúng cho phép vận hành van chính xác và có kiểm soát, đặt biệt là các van có kích cỡ lớn. Điều này đặc biệt quan trọng với các ứng dụng đòi hỏi phải điều chỉnh và điều tiết thường xuyên.
• Trên tay quay cung cấp chỉ dẫn trực quan rõ ràng về việc van đang đóng, mở hay mở 1 phần.
• Thiết kế nhỏ gọn và nhẹ hơn so với các loại van cổng hay van cầu nên tiết kiệm không gian.
• Độ cản dòng chảy thấp bởi khi mở hoàn toàn cánh van song song với dòng chảy nên giúp giảm thiểu sự sụt áp khi đi qua van, qua đó giúp tiết kiệm năng lượng.
• Van đóng mở chậm nên giúp giảm nguy cơ búa nước trong đường ống.
• Van có khả năng cho dòng chảy 2 chiều, có thể lắp đặt van theo chiều thẳng đứng hay nằm ngang nên tạo sự linh hoạt khi thiết kế hệ thống.
• Lớp gioăng làm kín bao phủ toàn bộ đĩa van nên tăng khả năng chống rò rỉ trong suốt quá trình làm việc.
• Kích cỡ đa dạng từ DN50~DN600 nên phù hợp với nhu cầu của nhiều hệ thống đường ống hiện nay.
• Đa dạng kiểu kết nối như kiểu kẹp hay mặt bích giúp đáp ứng nhu cầu của nhiều hệ thống.
• Phạm vi ứng dụng rộng, dòng van này được sử dụng trong nhiều ứng dụng khác nhau như xử lý nước và nước thải, HVAC, PCCC, tưới tiêu, sản xuất điện…
• Van được thiết kế đơn giản với ít bộ phận chuyển động giúp giảm chi phí và yêu cầu bảo trì.
• Giá thành van thấp hơn so với các dòng van điều khiển bằng điện trên thị trường hiện nay.

Nguyên lý hoạt động của van bướm tay quay AUT

  Cơ chế hoạt động của van bướm tay quay AUT cực kỳ đơn giản.

  Ban đầu van ở trạng thái đóng, đĩa van nằm vuông góc với dòng chảy và chặn không cho dòng lưu chất đi qua. Khi cần mở van, người vận hành chỉ cần tác động lực lên tay quay và xoay ngược chiều kim đồng hồ. Khi đó lực quan từ vô lăng thông qua trục van và hộp số trợ lực sẽ tác động lên đĩa van tạo ra góc mở.

  Lúc này đĩa van nằm vuông góc với thân van và song song với dòng chảy lưu chất.

  Khi đĩa van nằm ở vị trí song song với dòng chảy thì van ở vị trí mở hoàn toàn, lúc này góc mở cánh van sẽ tương ứng góc 90 độ, khi đó dòng lưu chất lưu thông qua tối đa.

  Khi cần đóng van chỉ cần thao tác ngược lại quy trình mở. Người vận hành xoay tay quay theo chiều kim đồng hồ. Lực từ tay quay thông qua trục và hộp số tác động lên đĩa van, lúc này cánh van sẽ chuyển động từ góc 90 độ - 0 độ. Khi cánh van vuông góc với dòng chảy lưu chất, van trở về trạng thái đóng hoàn toàn.

  Ngoài trạng thái đóng mở hoàn toàn van còn có thể điều tiết dòng chảy. Tuy nhiên nhà sản xuất khuyến cáo nếu sử dụng với mục đích điều tiết thường xuyên sẽ ảnh hưởng đến tuổi thọ của van.

Tham khảo sản phẩm khác

• Van bướm tín hiệu điện AUT
• Van cổng ty chìm AUT
• Van cổng ty nổi AUT

Thông số kỹ thuật chi tiết van bướm tay quay AUT Malaysia

• Model: FIG 062 (dạng kẹp) - FIG 063 (mặt bích)
• Kích cỡ: DN50 - DN600
• Vật liệu thân: Gang
• Đĩa van: Thép không gỉ
• Sơn phủ: Epoxy xanh dày ≥ 2.5µm
• Vận hành: Tay quay
• Tiêu chuẩn thiết kế: BS (dạng kẹp), BS 5155 (mặt bích)
• Kiểm tra và thử nghiệm: BS 6755 (dạng kẹp), DIN 3230 - PART 3 (mặt bích).
• Kiểu kết nối: Dạng kẹp (Wafer), mặt bích (Flanged).
• Tiêu chuẩn mặt bích: BS (dạng kẹp), BS 5155 (mặt bích).
• Nhiệt độ hoạt động: 0 độ C - 70 độ C
• Áp suất hoạt động: PN10 / PN16.
• Môi trường hoạt động: Nước, nước thải, nước đa dụng, khí, hơi…
• Thương hiệu: Van AUT
• Xuất xứ: Malaysia
• Bảo hành: Từ 12 tháng.
• Tình trạng hàng: Sẵn giao

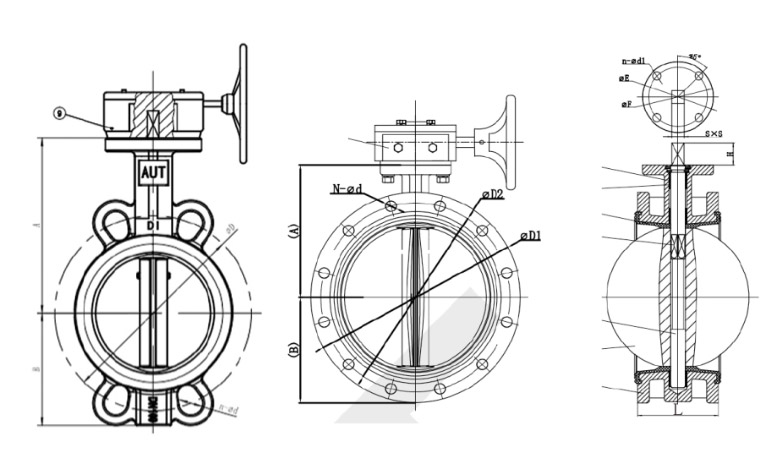

Cấu tạo các bộ phận của van bướm tay quay AUT

Thân van

• Là vòng tròn bên ngoài, chứa và bảo vệ các bộ phận còn lại của van với nhau.
• Bộ phận này được chế tạo từ chất liệu gang nên độ bền cao, khả năng chịu mài mòn và chịu va đập tốt.
• Bên ngoài thân van còn được phủ thêm 1 lớp sơn Epoxy để tăng khả năng chống chịu với môi trường và tăng tính thẩm mỹ của sản phẩm.
• Ngoài ra đây còn là bộ phận liên kết trực tiếp với hệ thống đường ống theo dạng kẹp Wafer hay mặt bích.

Trục van

• Trục van được làm từ chất liệu thép không gỉ theo dạng trục tròn dài.

• Bộ phận này có chức năng chính là liên kết và truyền lực monen xoắn từ hộp số thông qua các bánh răng truyền động xuống cánh van để thực hiện thao tác đóng mở.

Cánh van

• Cánh van hay còn gọi là đĩa van là bộ phận có dạng trục tròn, đặt trong thân van, ở giữa cánh van sẽ có trục để tác động đóng mở.
• Được chế tạo từ chất liệu thép không gỉ, thông qua trục van và hộp số dẫn động lực xuống cánh van. Qua đó cánh van xoay một góc từ 0° – 90° để thực hiện quá trình đóng/mở và điều tiết chất lỏng chảy qua van.

Gioăng làm kín

• Là bộ phận được chế tạo từ chất liệu cao su EPDM
• Bộ phận này được đặt giữa thân van và đĩa van để giảm độ ma sát trong chuyển động của đĩa khi quay quanh trục và hạn chế rò rỉ lưu chất khi van vận hành.
• Ngoài ra chúng còn đặt giữa mặt bích van và mặt bích đường ống để tăng độ kín khít, hạn chế rò rỉ và giúp van vận hành êm ái hơn.

Hộp số

• Bộ phận quan trọng giúp van bướm tay quay có thể vận hành dễ dàng, chính xác.
• Bộ phận này có khả năng hỗ trợ, giúp đỡ việc đóng/mở van nhẹ nhàng hơn. Bởi hệ thống bánh răng trong hộp số sẽ giúp giảm áp lực, sức ép khi tác động lên van.
• Trên mặt hộp số còn được thiết kế thêm bảng tín hiệu để thông báo trạng thái của van đang đóng hay mở. Bảng này được đặt ở vị trí mà nhìn góc độ nào người điều khiển cũng có thể nhìn thấy dễ dàng mà không phải lại dần.

Tay quay

• Đây chi tiết quan trọng tạo nên tên gọi van bướm tay quay
• Là bộ phận được gắn trên cùng của van. Chúng có dạng tròn và được thiết kế tương tự như vô lăng điều khiển trên xe ô tô.
• Bộ phận này có chức năng tạo ra momen lực, thông qua trục van truyền xuống đĩa van để thực hiện thao tác đóng mở. Khi cần mở van chỉ cần xoay vô lăng ngược chiều kim đồng hồ, khi cần đóng van chỉ cần xoay cùng chiều kim đồng hồ.

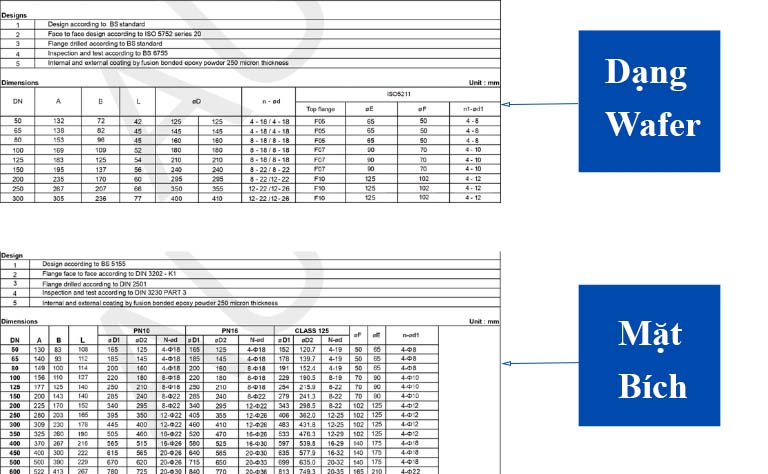

Catalogue van bướm tay quay AUT Malaysia

Ứng dụng van bướm tay quay AUT Malaysia

  Nhờ phương pháp vận hành bằng tay quay nhanh chóng, nhẹ nhàng, giúp van bướm tay quay được sử dụng rộng rãi trong nhiều hệ thống, đặc biệt là các đường ống có kích cỡ lớn. Một số ứng dụng tiêu biểu như:

Nhà máy xử lý nước và nước thải

  Van được sử dụng để kiểm soát dòng chảy trong các hệ thống phân phối nước sạch. Vận hành thủ công bằng tay quay cho phép đóng mở tại nhiều điểm khác nhau trong mạng lưới phân phối nước.

  Trong xử lý nước thải van được sử dụng để kiểm soát nước thải thô hay nước thải đã qua xử lý. Đĩa van được chế tạo từ chất liệu inox nên có khả năng chống ăn mòn tốt trong môi trường nước thải. Ngoài ra vận hành thủ công bằng tay quay rất hữu ích trong các nhà máy để cô lập và điều chỉnh lưu lượng trong các giai đoạn xử lý khác nhau.

Hệ thống HVAC

  Van được sử dụng trong các hệ thống HVAC để kiểm soát và điều chỉnh lưu lượng nước lạnh và nước nóng.

  Van được chế tạo từ các loại vật liệu có khả năng chịu nhiệt và chống ăn mòn tốt. Vận hành bằng tay quay còn cho phép cân bằng thủ công lưu lượng ở các khu vực khác nhau của tòa nhà.

  Ngoài ra dòng van này có thể dùng làm van cô lập cho máy bơm, máy làm lạnh hay các thiết bị khác trong hệ thống HVAC khi cần bảo trì, sửa chữa.

Hệ thống phòng cháy chữa cháy

  Sử dụng như các van đóng trong hệ thống phun nước chữa cháy nhằm mục đích cô lập. Gang có khả năng chịu áp suất tốt, inox giúp chống ăn mòn từ nước đọng, vận hành thủ công đảm bảo độ tin cậy trong trường hợp khẩn cấp.

Hệ thống tưới tiêu nông nghiệp

  Đối với các hệ thống tưới tiêu, dòng van này được sử dụng để kiểm soát lưu lượng nước chảy đến các vùng khác nhau của cánh đồng.

  Với vật liệu bền, tiết kiệm chi phí. Ngoài ra vận hành thủ công thường được ưa chuộng trong các hệ thống này bởi tính đơn giản và không phụ thuộc vào nguồn điện.

Ngành công nghiệp hàng hải và đóng tàu

  Đối với ngành hàng hải và đóng tàu, van được sử dụng trong các hệ thống nước dằn, bilge hay đường ống nước làm mát. Bởi thân gang chịu được ứng suất cơ học, cánh inox chống ăn mòn tốt.

Ứng dụng công nghiệp (Không ăn mòn cao)

  Van được sử dụng trong các ứng dụng công nghiệp để kiểm soát các loại chất lỏng không có tính ăn mòn cao như không khí, khí trơ hay một số loại dầu… Các van này có thể cung cấp khả năng kiểm soát bật/tắt và điều tiết đáng tin cậy trong các quy trình công nghiệp…

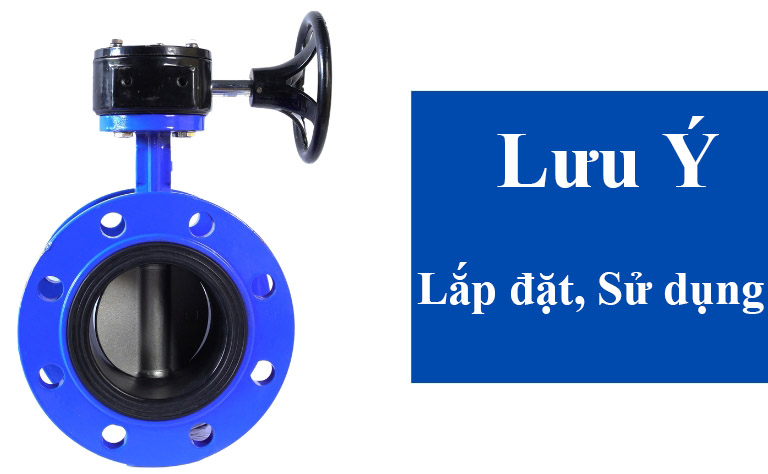

Lưu ý khi lựa chọn, lắp đặt, sử dụng dòng van bướm tay quay AUT

Lưu ý khi lựa chọn van

• Chọn van có kích cỡ phù hợp với kích cỡ đường ống cần lắp đặt. Tùy từng loại van mà dòng van này có các kích cỡ thông dụng từ DN50 - DN600.
•  Lưu ý đến áp suất và dải nhiệt độ hoạt động của hệ thống để xem van có đáp ứng được tiêu chí đó không. Thông thường van bướm tay quay có thể hoạt động tốt trong các môi trường có nhiệt độ max 70 độ C và có thể chịu được áp suất khoảng PN10 và PN16.
• Lựa chọn kiểu kết nối van phù hợp. Hiện tại dòng van này có 2 kiểu kết nối chính là kẹp Wafer và mặt bích. Kẹp wafer giúp kết nối nhanh, mặt bích tạo mối nối chắc chắn, tăng khả năng chịu nhiệt độ và áp suất, hạn chế rò rỉ lưu chất.
•  Lựa chọn nhà phân phối uy tín để mua được những sản phẩm van chính hãng, chất lượng mang lại độ bền và hiệu suất cao khi hoạt động. Cũng như có được chính sách bảo hành và giá cả cạnh tranh.

Lưu ý khi lắp đặt và sử dụng van

• Trước khi lắp đặt cần đảm bảo đường ống được vệ sinh sạch sẽ, không có dị vật, bụi bẩn hay rác thải rắn tránh gây kẹt cánh van.
• Khi lắp cần xoay cánh van mở 1 góc 45 độ để tránh trường hợp khi siết bu lông sẽ không gây ra hiện tượng méo cánh van.
• Khi siết bu lông cần xiết lực vừa phải theo chiều kim đồng hồ, tránh tình trạng mất cân bằng lực gây móp méo mặt bích kết nối.
• Nếu lắp đặt van cạnh van cổng thì vị trí giữa 2 van phải gấp 5 lần đường kính ống. Cụ thể như đường ống là DN50 - 60mm thì khoảng cách tối thiểu phải là 300mm.
• Nếu lắp đặt van ở cửa ra của bơm ly tâm thì nên đặt tại vị trí cút nối.
• Van bướm tay quay không đòi hỏi bảo dưỡng liên tục nhưng vẫn nên tuân thủ thời gian bảo trì, bảo dưỡng định kỳ để sớm phát hiện ra các hư hỏng hay lỗi. Để từ khó đưa ra biện pháp khắc phục sớm.

Auvietco.com.vn cung cấp phân phối van bướm tay quay AUT

  Là đơn vị với gần 15 năm kinh nghiệm trong nhập khẩu và phân phối các loại van công nghiệp nói chung và van bướm tay quay AUT nói riêng. Van công nghiệp Âu Việt luôn mong muốn đem đến cho người tiêu dùng Việt Nam những sản phẩm van chính hãng, chất lượng với giá cả cạnh tranh nhất.

  Không chỉ van bướm AUT tay quay mà tất cả các sản phẩm van công nghiệp chúng tôi cung cấp đều có đầy đủ giấy tờ, hóa đơn, chứng từ chứng minh nguồn gốc xuất xứ kèm theo. Chúng tôi cam kết:

• Các sản phẩm van bướm tay quay AUT đều là hàng chính hãng.
• Sản phẩm được bảo hành từ 12 tháng, đổi mới sản phẩm nếu có lỗi từ phía nhà sản xuất.
• Giá tốt nhất thị trường hiện nay, chiết khấu cao đối với các dự án, công trình có số lượng và khối lượng lớn.
• Hàng luôn sẵn số lượng lớn tại các kho Hà Nội, Đà Nẵng và TP hồ Chí Minh, đáp ứng nhu cầu của khách hàng từ nhỏ lẻ đến các công trình, dự án lớn.
• Đội ngũ nhân viên được đào tạo bài bản, dày dặn kinh nghiệm sẵn sàng hỗ trợ khách hàng trong quá trình lựa chọn, lắp đặt và sử dụng sản phẩm.
• Phương thức thanh toán đang dạng, phong phú.
• Giao hàng tận chân công trình nhanh chóng.

  Trên đây là những chia sẻ của Auvietco.com.vn về van bướm tay quay AUT. Hiện nay dòng van này được sử dụng rộng rãi trong nhiều ngành công nghiệp như xử lý nước, nước thải, HVAC hay sản xuất điện bởi thiết kế đơn giản, vận hành nhẹ nhàng và tiết kiệm chi phí… Quý khách quan tâm đến dòng van này cần tư vấn thêm về kỹ thuật hay báo giá van bướm tay quay AUT cụ thể hãy liên hệ ngay HOTLINE: 0962 455 506 hoặc qua Email: kdauviet3@gmail.com của chúng tôi để được hỗ trợ nhanh nhất nhé.
