Van Cổng Nối Hàn Là Gì?

  Van cổng nối hàn là dòng van công nghiệp được kết nối trực tiếp với đường ống bằng phương pháp hàn, thay vì sử dụng mặt bích hoặc nối ren. Kiểu kết nối này tạo mối nối chắc chắn, độ kín cao và hạn chế rò rỉ, đồng thời giúp van làm việc ổn định trong các hệ thống có áp suất và nhiệt độ cao. Để hiểu rõ về van cổng nối hàn, mời các bạn cùng Van công nghiệp Âu Việt tìm hiểu chi tiết ở bài viết dưới đây nhé!

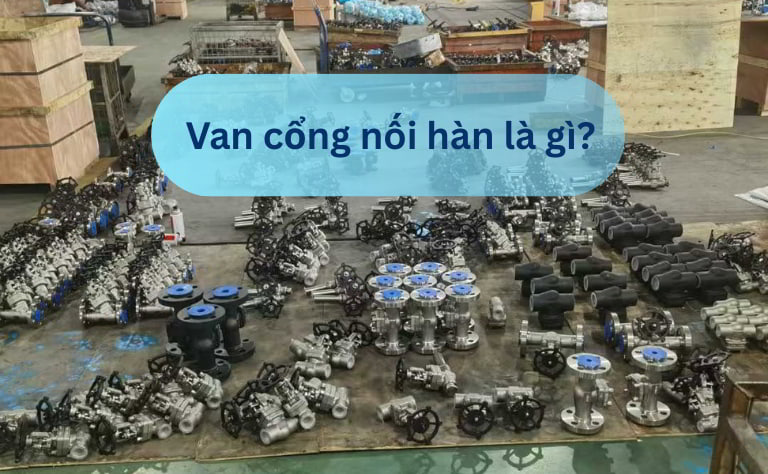

Van cổng nối hàn là gì?

  Van cổng nối hàn hay còn gọi là van cửa nối hàn, van chặn nối hàn, là loại van cổng sử dụng phương pháp hàn trực tiếp để liên kết cố van và đường ống. Khác với van mặt bích sử dụng bu lông và gioăng để liên kết, van nối hàn tạo thành một mối nối cố định giữa thân van và đường ống.

  Van cổng nối hàn hoạt động bằng cách nâng hay hạ đĩa van theo phương vuông góc với dòng chảy để đóng hay mở cho dòng lưu chất đi qua. Khi mở hoàn toàn đĩa van nâng lên khỏi dòng chảy giúp hạn chế cản trở dòng chảy…

  Khác với các dòng van cổng nối ren hay mặt bích thông thường, Van cổng kết nối hàn mang lại mối nối cố định, loại bỏ hoàn toàn nguy cơ rò rỉ cùng khả năng chịu nhiệt độ cao và áp suất lớn khiến dòng van này trở thành lựa chọn tối ưu cho các hệ thống hơi nóng, hóa chất, dầu khí, nhiệt điện…

Đặc điểm cấu tạo van cổng nối hàn

Van cổng nối hàn có cấu tạo tương tự các loại van cổng thông thường, nhưng hai đầu thân van được thiết kế để hàn trực tiếp với đường ống. Van được cấu tạo từ các bộ phận chính như:

• Thân van: Thường được đúc hoặc rèn nguyên khối từ thép carbon (A105, WCB), thép không gỉ (SS304, SS316) hoặc thép hợp kim (F11, F22). Hai đầu được gia công dạng hàn đối đầu (Butt Weld) hoặc hàn socket (Socket Weld) để kết nối chắc chắn với đường ống.
• Nắp van: Được lắp trên thân để bảo vệ ty, đĩa và các bộ phận bên trong. Tùy thiết kế có thể sử dụng nắp bắt bu-lông hoặc nắp hàn.
• Đĩa van: Có dạng nêm hoặc đĩa, chuyển động lên xuống để đóng/mở dòng chảy. Khi mở hoàn toàn, đĩa được nâng khỏi dòng chảy, giúp giảm cản trở và tổn thất áp suất.
• Ty van: Kết nối đĩa van với bộ phận điều khiển, có nhiệm vụ truyền lực để nâng hoặc hạ đĩa. Ty có thể là ty nổi hoặc ty chìm tùy thiết kế.
• Bộ phận điều khiển: Thường sử dụng tay quay, hộp số hoặc bộ truyền động điện, khí nén đối với các van kích thước lớn hay cần tự động hóa.
• Bộ phận làm kín: Làm bằng vật liệu chịu nhiệt cao (như graphite hoặc PTFE) đặt ở các khớp nối để làm kín tuyệt đối

  Điểm đặc trưng của van cổng nối hàn là hai đầu van được hàn trực tiếp vào đường ống, tạo kết nối cố định, chắc chắn và phù hợp với các hệ thống yêu cầu độ kín cao.

Nguyên lý vận hành của van cửa nối hàn

  Van cửa nối hàn hoạt động bằng cách nâng hoặc hạ đĩa van theo phương vuông góc với dòng chảy để đóng hoặc mở đường ống. Cơ chế vận hành cụ thể như sau:

• Khi mở van: Xoay tay quay hoặc kích hoạt bộ truyền động, ty van nâng đĩa van lên khỏi vị trí chắn dòng. Khi mở hoàn toàn, đĩa nằm ngoài tiết diện dòng chảy, giúp lưu chất đi qua thông thoáng và hạn chế tổn thất áp suất.
• Khi đóng van: Xoay tay quay theo chiều ngược lại, ty van hạ đĩa xuống. Đĩa ép vào bề mặt làm kín, van đóng, ngăn dòng lưu chất đi qua.

  Lưu ý: Van cổng chủ yếu dùng để đóng/mở hoàn toàn, không nên sử dụng để điều tiết lưu lượng trong thời gian dài vì có thể gây mài mòn đĩa van và ảnh hưởng đến khả năng làm kín.

Các loại van cổng nối hàn phổ biến hiện nay

  Van cổng nối hàn có thể được phân loại dựa trên kiểu kết nối, thiết kế ty van và vật liệu chế tạo. Mỗi loại phù hợp với những điều kiện làm việc khác nhau.

Theo kiểu mối hàn

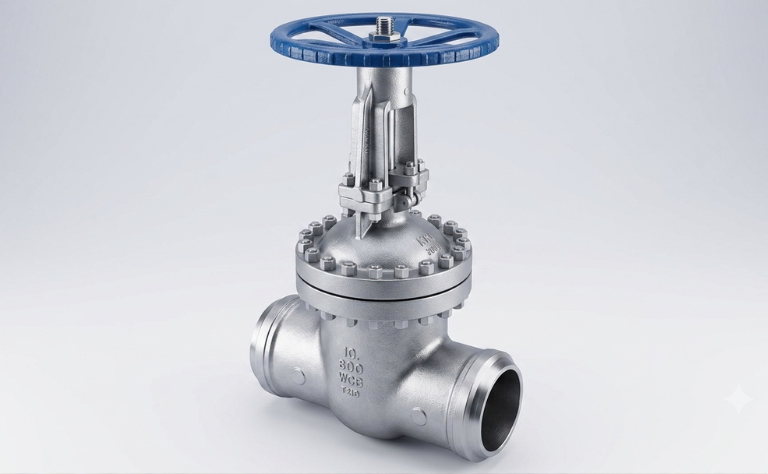

Van cổng hàn đối đầu

• Van cổng hàn đối đầu (Butt Weld Gate Valve) có hai đầu van được thiết kế dạng vát mép, với kích thước và độ dày tương đồng với đường ống. Khi lắp đặt, đầu van và đầu ống được căn chỉnh, ghép trực tiếp với đầu ống rồi hàn cố định, tạo kết nối chắc chắn và kín.
• Nếu van cổng hàn lồng phù hợp với đường ống nhỏ thì van cổng hàn đối đầu thường được lựa chọn cho các đường ống lớn (từ DN50 trở lên) và yêu cầu kết nối có độ bền cao.
• Van cổng hàn đối đầu thường được ứng dụng trong nhà máy điện, hệ thống hơi nhiệt độ cao, dầu khí, lọc hóa dầu và các đường ống công nghiệp áp suất cao.

Van cổng hàn lồng

• Van cổng hàn lồng (Socket Weld Gate Valve) là loại van cổng có hai đầu kết nối được thiết kế dạng hốc lồng (socket). Khi lắp đặt, đầu ống được đưa vào bên trong hốc của van rồi hàn cố định xung quanh, tạo thành mối nối chắc chắn, kín và hạn chế nguy cơ lệch ống khi thi công.
• Van thường được sử dụng cho đường ống kích thước nhỏ, khoảng DN15–DN50. Nhờ kết nối hàn trực tiếp, van có độ kín cao, chịu áp tốt và thường được lựa chọn cho các dòng áp lực cao như Class 800–1500.
• Van cổng hàn lồng được sử dụng phổ biến trong các hệ thống dầu, khí nén, hóa chất và đường ống công nghiệp yêu cầu độ bền và độ kín cao.

Theo thiết kế ty van

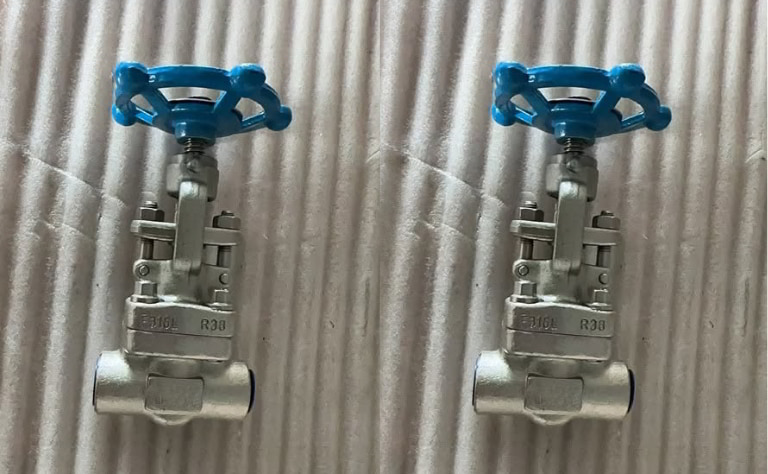

Van cổng nối hàn ty nổi

• Van cổng ty nổi có ty van chuyển động lên xuống bên ngoài khi đóng hoặc mở. Khi mở, ty nhô cao, còn khi đóng, ty hạ xuống. Qua đó giúp người vận hành thuận tiện kiểm tra và giám sát van trong quá trình sử dụng. Ngoài ra bộ phận ren trục nằm hoàn toàn bên ngoài thân van, không tiếp xúc với lưu chất nên ít bị ăn mòn hay bám cặn, đồng thời rất tiện cho việc tra mỡ bảo dưỡng.
• Tuy nhiên, do ty van cần không gian để nâng lên khi mở, loại van này yêu cầu khoảng trống nhất định phía trên.
• Van cổng nối hàn ty nổi phù hợp với các vị trí lắp đặt có không gian đủ rộng và cần kiểm soát trực quan trạng thái van như trong các hệ thống công nghiệp, PCCC, hơi và đường ống công nghệ.

Van cổng nối hàn ty chìm

• Trái ngược với van ty nổi, van cổng nối hàn ty chìm có ty van nằm bên trong thân van. Khi vận hành, ty chỉ quay tròn tại chỗ để nâng hay hạ đĩa van, giúp chiều cao tổng thể của van không thay đổi.
• Ưu điểm chính của van ty chìm là thiết kế gọn và tiết kiệm không gian, đặc biệt phù hợp với những vị trí có chiều cao hạn chế hoặc không đủ khoảng trống phía trên van. Kiểu thiết kế này cũng giúp hạn chế phần ty van tiếp xúc trực tiếp với môi trường bên ngoài.
• Tuy nhiên, do ty không thay đổi vị trí bên ngoài nên khó nhận biết trực tiếp trạng thái đóng/mở của van bằng mắt thường. Ngoài ra, do phần ren nằm trực tiếp trong lòng van nên dễ bị ăn mòn hoặc bám cặn bởi lưu chất theo thời gian.

Theo vật liệu chế tạo

  Vật liệu chế tạo quyết định trực tiếp đến khả năng chịu áp suất, nhiệt độ, ăn mòn và tuổi thọ của van cổng nối hàn. Tùy vào môi trường lưu chất và điều kiện vận hành, có thể lựa chọn các nhóm vật liệu phổ biến sau:

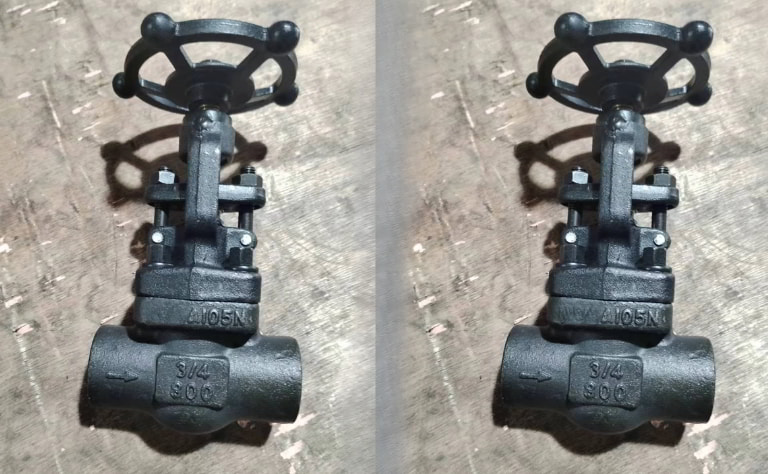

Van cổng nối hàn thép carbon

• Van cổng nối hàn thép carbon được chế tạo từ thép carbon dạng đúc hoặc rèn, với các mác thép phổ biến như A105, WCB và A350 LF2. Van có độ bền cao, chịu va đập tốt và khả năng làm việc ở nhiệt độ, áp suất lớn, phù hợp với nhiều hệ thống đường ống công nghiệp.
• Loại van này thường được lắp đặt trong hệ thống nước nóng, hơi nước, dầu mỏ, khí đốt và các đường ống công nghiệp yêu cầu độ bền cao. Đây là lựa chọn phù hợp khi môi trường không có tính ăn mòn cao, cần độ bền, khả năng chịu áp lực và chi phí đầu tư hợp lý.

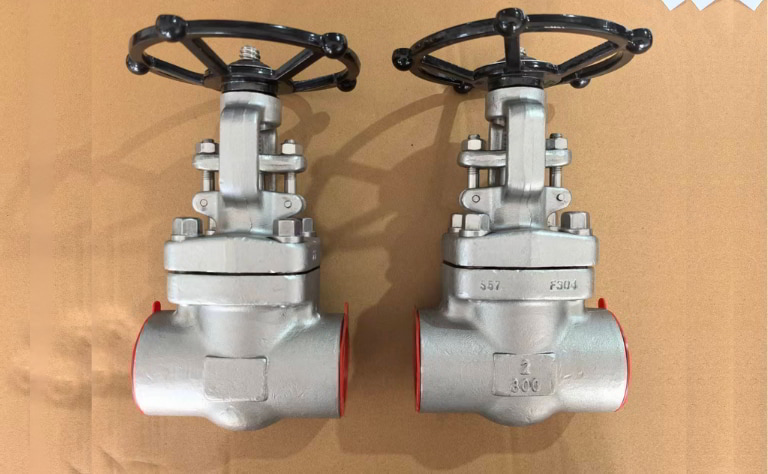

Van cổng nối hàn inox

• Van cổng nối hàn inox được chế tạo từ thép không gỉ như Inox 304 (CF8/), Inox 316 (CF8M). So với thép carbon, inox có khả năng chống ăn mòn và chống oxy hóa tốt hơn, phù hợp với các hệ thống sử dụng hóa chất hoặc yêu cầu cao về độ sạch.
• Trong đó, inox 304 phù hợp với nhiều môi trường công nghiệp thông thường, còn inox 316 có khả năng chống ăn mòn tốt hơn nhờ thành phần molypden. Vì vậy, van inox thường được ưu tiên trong các hệ thống có yêu cầu cao về độ sạch, khả năng chống ăn mòn hoặc điều kiện làm việc khắc nghiệt.
• Nhờ bề mặt sạch, ít bị gỉ và khả năng chống ăn mòn tốt, van cổng nối hàn inox được sử dụng trong nhà máy hóa chất, thực phẩm – đồ uống, dược phẩm, công nghệ vi sinh, hệ thống khí tinh khiết và đường ống xử lý nước biển. Kiểu kết nối hàn giúp giảm số lượng mối nối ren hoặc mặt bích, tạo hệ thống gọn, chắc chắn và hạn chế nguy cơ rò rỉ.

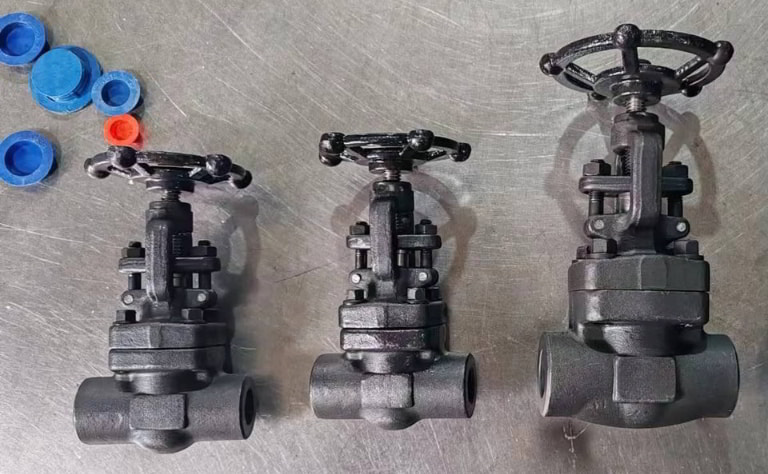

Van cổng nối hàn thép hợp kim

• Van cổng nối hàn thép hợp kim được sử dụng cho các hệ thống có nhiệt độ và áp suất làm việc cao. Van thường được chế tạo từ các mác thép như WC6, WC9 và C5, có bổ sung các nguyên tố hợp kim như chromium và molypden. Nhờ đó, van có khả năng chịu nhiệt, chịu áp suất tốt và hạn chế biến dạng khi làm việc trong điều kiện nhiệt độ cao.
• So với thép carbon thông thường, van thép hợp kim có khả năng duy trì độ bền tốt hơn khi làm việc trong điều kiện nhiệt độ cao kéo dài. Đây là yếu tố rất quan trọng đối với các hệ thống hơi nước quá nhiệt, đường ống lò hơi hoặc các quy trình công nghiệp vận hành ở điều kiện khắc nghiệt.
• Van cổng nối hàn thép hợp kim thường được sử dụng trong nhà máy nhiệt điện, hệ thống lò hơi áp suất cao, nhà máy lọc hóa dầu và các đường ống công nghệ nhiệt độ cao

Đánh giá ưu và nhược điểm van cổng nối hàn

Ưu điểm

• Độ kín cao: Van được hàn trực tiếp với đường ống, tạo mối nối chắc chắn và hạn chế nguy cơ rò rỉ tại vị trí kết nối như van nối bích.
• Chịu áp lực và nhiệt độ tốt: Kết cấu chắc chắn cùng vật liệu phù hợp giúp van có thể làm việc trong các hệ thống áp suất và nhiệt độ cao như trong đường ống hơi, dầu khí, nhà máy điện và các hệ thống công nghiệp nặng.
• Thiết kế gọn: Không sử dụng mặt bích, bu-lông và gioăng kết nối nên van có kích thước tổng thể gọn hơn, thuận tiện khi bố trí trong những hệ thống yêu cầu tiết kiệm không gian.
• Độ bền kết nối cao: Mối hàn cố định giúp hạn chế tình trạng lỏng kết nối do rung động hoặc tác động cơ học trong quá trình vận hành, đặc biệt khi được thi công đúng kỹ thuật.
• Tổn thất áp suất thấp: Khi van được mở hoàn toàn, đĩa van được nâng khỏi dòng chảy, tạo đường đi tương đối thông thoáng và giúp hạn chế tổn thất áp suất.

Nhược điểm

• Khó tháo lắp và bảo trì: Đây là hạn chế lớn nhất của van cổng nối hàn. Khi cần tháo van để sửa chữa hoặc thay thế, thường phải cắt mối hàn hoặc một đoạn đường ống, khiến thời gian và chi phí bảo trì tăng lên.
• Yêu cầu kỹ thuật lắp đặt cao: Quá trình hàn cần được thực hiện bởi thợ hàn có chuyên môn, đồng thời phải kiểm soát tốt việc căn chỉnh, nhiệt độ và quy trình hàn để đảm bảo chất lượng mối nối.
• Chi phí thi công có thể cao: Mặc dù bản thân van có thể có thiết kế gọn, quá trình lắp đặt đòi hỏi thiết bị và nhân công hàn chuyên dụng. Việc sửa chữa hoặc thay đổi tuyến ống sau này cũng phức tạp hơn so với kết nối mặt bích.

Ứng dụng thực tế van cổng nối hàn

  Van cổng nối hàn phù hợp với các hệ thống đường ống cố định, yêu cầu độ kín cao và khả năng chịu áp suất, nhiệt độ tốt. Tiêu biểu như:

• Hệ thống dầu khí: Sử dụng trên đường ống vận chuyển dầu, khí tự nhiên, hệ thống lọc – hóa dầu và các tuyến ống cần cô lập dòng chảy.
• Nhà máy Nhiệt điện: Lắp đặt trên tuyến đường hơi, hơi quá nhiệt, nước cấp, nhiên liệu và các tuyến ống làm việc ở áp suất, nhiệt độ cao.
• Hệ thống hơi và nhiệt: Lắp trên đường hơi nóng, nước nóng, dầu truyền nhiệt và hệ thống cấp nhiệt công nghiệp.
• Nhà máy hóa chất: Sử dụng cho đường ống hóa chất phù hợp với vật liệu van, đặc biệt các hệ thống yêu cầu độ kín và khả năng chống ăn mòn.
• Công nghiệp nặng: Ứng dụng trong nhà máy thép, luyện kim, sản xuất công nghiệp và các hệ thống vận chuyển chất lỏng, khí.

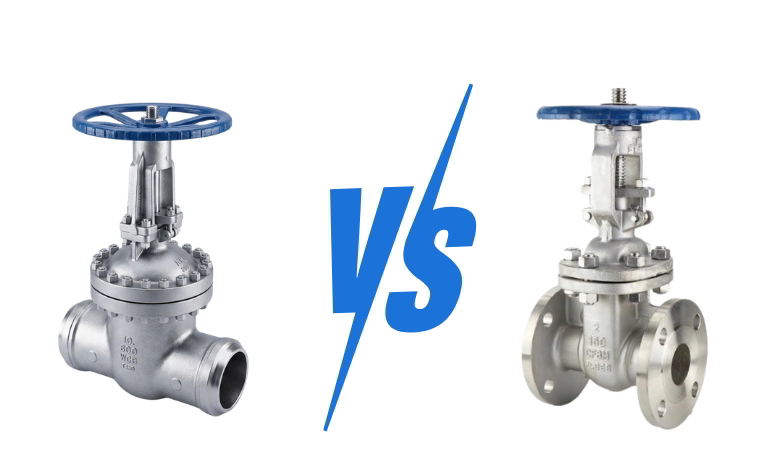

So sánh van cổng nối hàn và van cổng mặt bích

Van cổng nối hàn và van cổng mặt bích đều dùng để đóng/mở và cô lập dòng chảy. Điểm khác biệt chính nằm ở phương thức kết nối, độ kín, khả năng tháo lắp, không gian lắp đặt và điều kiện sử dụng.

Cách lựa chọn nhanh

• Chọn van cổng nối hàn: Khi ưu tiên kết nối chắc chắn, gọn, độ kín cao và hệ thống vận hành ổn định trong thời gian dài.

• Chọn van cổng mặt bích: Khi ưu tiên khả năng tháo lắp, bảo trì và thay thế thuận tiện.

Lưu ý khi lựa chọn và lắp đặt van cổng nối hàn

  Để van hoạt động ổn định và đảm bảo tuổi thọ, cần kiểm tra kỹ các thông số trước khi mua và lắp đặt.

Lưu ý khi lựa chọn van cổng nối hàn

• Chọn đúng kích thước DN: Phù hợp với đường kính và tiêu chuẩn của đường ống.
• Kiểm tra áp suất, nhiệt độ: Chọn van có cấp Class/PN cao hơn ít nhất 15 - 20% so với áp suất vận hành thực tế của hệ thống.
• Chọn vật liệu phù hợp: Thép cacbon, thép rèn hoặc inox tùy theo môi trường, nhiệt độ và mức độ ăn mòn của lưu chất.
• Kiểu kết nối hàn: Chọn kiểu hàn đối đầu (Butt Weld - BW) cho áp lực cao, đường ống lớn từ DN50 trở lên, còn hàn lồng (Socket Weld - SW) cho ống có kích thước nhỏ từ DN50 trở xuống.
• Chọn đúng kiểu van: Xác định ty nổi hoặc ty chìm, kiểu nắp van và phương thức vận hành theo không gian lắp đặt.
• Kiểm tra tiêu chuẩn: Ưu tiên van có tiêu chuẩn chế tạo, kiểm tra và thử áp rõ ràng như API, ASME, ANSI, DIN, JIS hoặc tiêu chuẩn tương đương.
• Kiểm tra nguồn gốc: Ưu tiên sản phẩm chính hãng, có đầy đủ thông số kỹ thuật, CO/CQ và chính sách bảo hành.

Lưu ý khi lắp đặt van

• Vệ sinh đường ống: Loại bỏ bụi bẩn, xỉ hàn và tạp chất trước khi lắp van.
• Căn chỉnh chính xác: Đảm bảo van và đường ống đồng tâm, tránh tạo lực kéo hoặc lệch lên thân van.
• Bảo vệ van khi hàn: Nên thực hiện đúng quy trình hàn và kiểm soát nhiệt để tránh làm hỏng gioăng, đĩa hoặc các bộ phận bên trong.
• Không dùng van làm điểm tựa: Tránh để đường ống chịu tải trực tiếp lên thân van.
• Lắp đúng hướng và tư thế: Bố trí van theo hướng dẫn của nhà sản xuất, đồng thời đảm bảo đủ không gian để vận hành tay quay.
• Kiểm tra sau khi hàn: Làm sạch mối hàn, kiểm tra độ kín và thực hiện thử áp trước khi đưa hệ thống vào vận hành.
• Vận hành thử: Đóng/mở van từ từ, kiểm tra hành trình, độ kín và phát hiện sớm hiện tượng rò rỉ hoặc kẹt van.
