Van Cổng Chữa Cháy Là Gì?

  Van cổng chữa cháy là thiết bị cơ khi chuyên dụng để đóng mở hay cô lập dòng nước trong hệ thống phòng cháy chữa cháy (PCCC). Van thường được lắp đặt trên đường ống cấp nước, trạm bơm và hệ thống sprinkler, giúp kiểm soát dòng chảy hiệu quả và đảm bảo hệ thống hoạt động ổn định khi có sự cố. Để hiểu rõ về dòng van này mời các bạn cùng Van công nghiệp Âu Việt theo dõi ở bài viết dưới đây nhé!

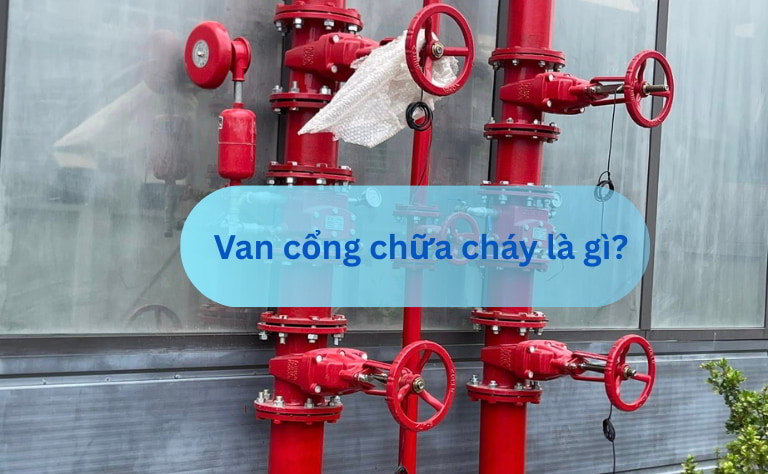

Van cổng chữa cháy là gì?

  Van cổng chữa cháy là thiết bị cơ khí chuyên dụng dùng để đóng, mở và cô lập dòng nước trong hệ thống phòng cháy chữa cháy (PCCC). Van hoạt động bằng cách nâng hoặc hạ đĩa van theo phương vuông góc với dòng chảy. Khi mở hoàn toàn, đĩa van được nâng lên, tạo tiết diện lưu thông lớn và giúp giảm tổn thất áp suất, khi đóng, đĩa van hạ xuống để ngăn dòng nước đi qua.

  Khác với van bướm hoặc van bi, van cổng PCCC chủ yếu được sử dụng để đóng hoặc mở hoàn toàn, không phù hợp để điều tiết lưu lượng trong thời gian dài. Việc sử dụng van ở trạng thái mở một phần có thể làm tăng tốc độ dòng chảy qua khe van, gây xói mòn đĩa và bề mặt làm kín, từ đó ảnh hưởng đến độ kín và tuổi thọ của van.

  Van cổng chữa cháy có cấu tạo tương tự van cổng cấp nước nhưng phải đáp ứng yêu cầu kỹ thuật và tiêu chuẩn của hệ thống PCCC. Van thường được sơn đỏ để dễ nhận biết, một số loại có công tắc giám sát trạng thái đóng/mở. Nhờ khả năng đóng mở chắc chắn, tổn thất áp suất thấp khi mở hoàn toàn và phù hợp với đường ống lớn, van được sử dụng rộng rãi trên đường ống chữa cháy, trạm bơm, hệ thống sprinkler và các tuyến ống phân phối PCCC.

Đặc điểm cấu tạo của van cổng chữa cháy

  Van cổng chữa cháy tiêu chuẩn được cấu tạo từ các bộ phận chính như:

• Thân van: Là bộ phận bao bọc và bảo vệ các chi tiết bên trong. Thân van thường được chế tạo từ gang dẻo hoặc thép, bên ngoài được phủ sơn Epoxy màu đỏ đặc trưng của ngành PCCC. Hai đầu thân van thường có mặt bích để kết nối với đường ống.
• Nắp van: Thường được chế tạo cùng vật liệu với thân van, nằm phía trên và liên kết với thân van bằng bu lông. Bộ phận này có nhiệm vụ nâng đỡ, cố định trục van và có thể tháo rời để thuận tiện cho việc vệ sinh, kiểm tra, bảo dưỡng.
• Trục van: Là thanh kim loại, thường được chế tạo từ thép không gỉ, có nhiệm vụ kết nối tay quay với đĩa van và truyền chuyển động để nâng hoặc hạ đĩa van, thực hiện đóng/mở dòng nước. Tùy thiết kế, van cổng có thể sử dụng ty nổi hoặc ty chìm.
• Đĩa van: Là bộ phận trực tiếp đóng hoặc mở dòng nước. Đĩa thường có dạng nêm và được chế tạo từ gang bọc cao su để tăng độ kín khít và không gây kẹt van sau thời gian dài không sử dụng.
• Tay quay: Là bộ phận dùng để đóng/mở van thủ công, thường được chế tạo từ gang hoặc thép. Khi xoay tay quay, lực được truyền qua trục van để nâng hoặc hạ đĩa van. Đối với một số van cổng PCCC thường được tích hợp thêm công tắc giám sát để theo dõi và truyền tín hiệu trạng thái đóng/mở về tủ trung tâm.
• Gioăng làm kín: Thường được chế tạo từ EPDM, NBR hoặc các vật liệu phù hợp khác. Bộ phận này có nhiệm vụ tăng độ kín khít và hạn chế rò rỉ nước tại các vị trí tiếp xúc giữa đĩa van, thân van và các mối liên kết.

Nguyên lý hoạt động của van cổng PCCC

  Van cổng PCCC hoạt động dựa trên nguyên lý nâng và hạ đĩa van để đóng hoặc mở dòng nước. Khi vận hành, tay quay truyền lực qua trục van, giúp đĩa van di chuyển lên hoặc xuống trong thân van.

• Mở van: Xoay tay quay ngược chiều kim đồng hồ, trục van nâng đĩa van lên khỏi dòng chảy. Khi mở hoàn toàn, đĩa van gần như không nằm trong tiết diện dòng chảy, giúp nước lưu thông thuận lợi và hạn chế tổn thất áp suất.

• Đóng van: Xoay tay quay theo chiều kim đồng hồ, trục van hạ đĩa van xuống và ép vào bề mặt làm kín, ngăn dòng nước đi qua.

  Đối với van cổng PCCC có tín hiệu điện, công tắc giám sát (tamper switch) được tích hợp để theo dõi trạng thái đóng/mở và truyền tín hiệu về tủ trung tâm PCCC, giúp phát hiện khi van bị thay đổi trạng thái ngoài ý muốn.

  Van cổng chủ yếu được sử dụng để đóng hoặc mở hoàn toàn, không phù hợp để điều tiết lưu lượng liên tục. Việc mở van một phần trong thời gian dài có thể làm tăng mài mòn đĩa van và bề mặt làm kín, ảnh hưởng đến độ kín và tuổi thọ của van.

Phân loại van cổng chữa cháy phổ biến

  Tùy vào không gian lắp đặt và yêu cầu giám sát của công trình, van cổng chữa cháy được chia làm 3 loại chính:

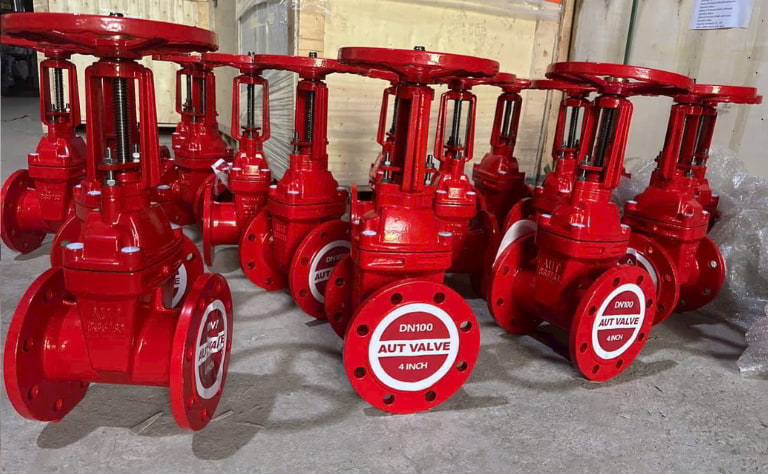

Van cổng ty nổi PCCC

• Van cổng ty nổi PCCC là loại van phổ biến trong hệ thống PCCC, có ty van chuyển động lên xuống bên ngoài thân van khi đóng mở. Khi mở, ty van nhô lên theo mức độ mở, còn khi đóng, ty van hạ xuống. Thiết kế này giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở của van bằng mắt thường.
• Ưu điểm nổi bật của van cổng ty nổi là dễ quan sát, kiểm tra và bảo dưỡng. Phần ty van nằm bên ngoài cũng thuận tiện cho việc vệ sinh, tra mỡ và kiểm tra tình trạng hoạt động. Tuy nhiên, van cần có khoảng không gian phía trên đủ lớn để ty van có thể di chuyển khi vận hành.
• Van cổng ty nổi thường được sử dụng tại trạm bơm PCCC, phòng máy kỹ thuật, nhà máy, khu công nghiệp và các vị trí cần thường xuyên kiểm tra trạng thái van. Đây là lựa chọn phù hợp cho những khu vực yêu cầu dễ quan sát và kiểm tra trạng thái.

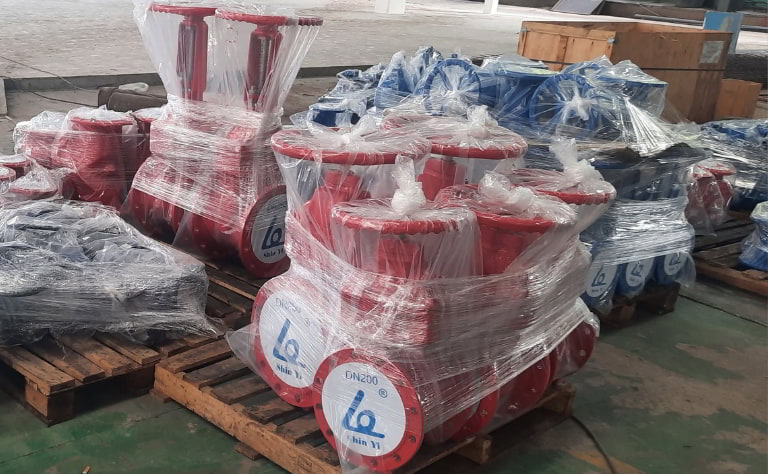

Van cổng ty chìm PCCC

• Van cổng ty chìm PCCC là loại van có trục ty nằm cố định bên trong thân van. Khi xoay tay quay, chuyển động được truyền đến đĩa van để nâng hoặc hạ đĩa van, trong khi chiều cao bên ngoài của van gần như không thay đổi.
• Ưu điểm nổi bật của van cổng ty chìm UL/FM là thiết kế gọn, tiết kiệm không gian lắp đặt, đặc biệt phù hợp với những vị trí hạn chế chiều cao như hố van, tầng hầm, hộp kỹ thuật hoặc các khu vực có không gian nhỏ.
• Tuy nhiên, do ty van không lộ ra ngoài nên khó nhận biết trực tiếp trạng thái đóng/mở bằng mắt thường. Do đó, khi ứng dụng trong PCCC, van thường được kết hợp với bộ tín hiệu điện hoặc nắp chụp có chỉ báo để kiểm soát nguồn nước an toàn.

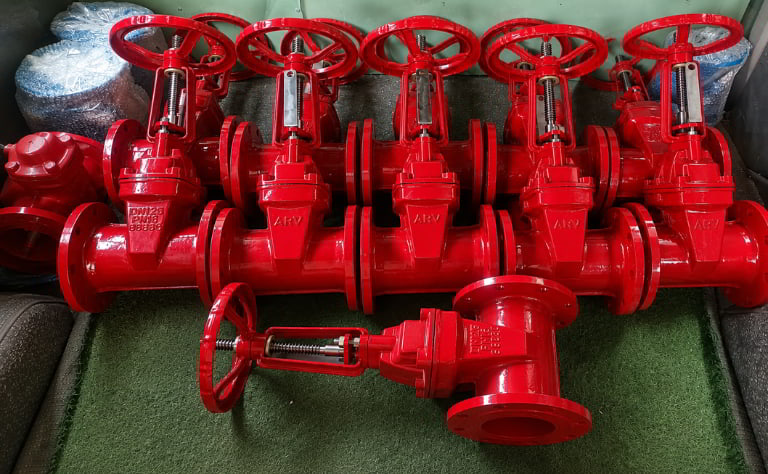

Van cổng PCCC có tín hiệu điện (kèm công tắc giám sát)

• Van cổng PCCC có tín hiệu điện thường là dòng van cổng ty nổi được lắp thêm công tắc giám sát trạng thái. Thiết bị có nhiệm vụ phát hiện sự thay đổi vị trí đóng/mở của van và truyền tín hiệu về tủ báo cháy hoặc hệ thống giám sát theo thiết kế.
• Khi van bị đóng hoặc thay đổi khỏi vị trí yêu cầu, công tắc sẽ gửi tín hiệu về tủ báo cháy hoặc hệ thống giám sát, giúp phát hiện sớm nguy cơ gián đoạn nguồn nước PCCC.
• Van thường được sử dụng trong hệ thống sprinkler, cấp nước chữa cháy và các vị trí khó quan sát. Việc sử dụng cần căn cứ vào thiết kế PCCC, tiêu chuẩn áp dụng và yêu cầu kỹ thuật của công trình.

Tại sao van cổng được sử dụng nhiều trong hệ thống PCCC?

Van cổng được sử dụng phổ biến trong hệ thống PCCC nhờ một số ưu điểm:

• Lưu lượng lớn, tổn thất áp suất thấp: Khi mở hoàn toàn, đĩa van nằm gọn trong thân, tạo đường dòng chảy gần như thẳng, giúp nước lưu thông hiệu quả.
• Độ kín tốt: Khả năng đóng kín cao, phù hợp để kiểm soát và cô lập dòng nước trong hệ thống PCCC.
• Chịu áp suất cao: Có nhiều cấp áp suất như PN10, PN16, PN25, Lớp, đáp ứng nhiều yêu cầu hệ thống.
• Dễ nhận biết và giám sát trạng thái: Van cổng ty nổi giúp quan sát trực tiếp trạng thái đóng/mở, loại tích hợp công tắc giám sát có thể truyền tín hiệu về tủ báo cháy.
• Bền bỉ, hoạt động ổn định: Cấu tạo đơn giản, ít chi tiết chuyển động, giúp van có độ bền cao và sẵn sàng hoạt động khi xảy ra sự cố.
• Ứng dụng linh hoạt: Thường được sử dụng trên đường ống chính, đường ống nhánh, trạm bơm và các vị trí cần đóng/mở hoặc cô lập dòng nước trong hệ thống PCCC.

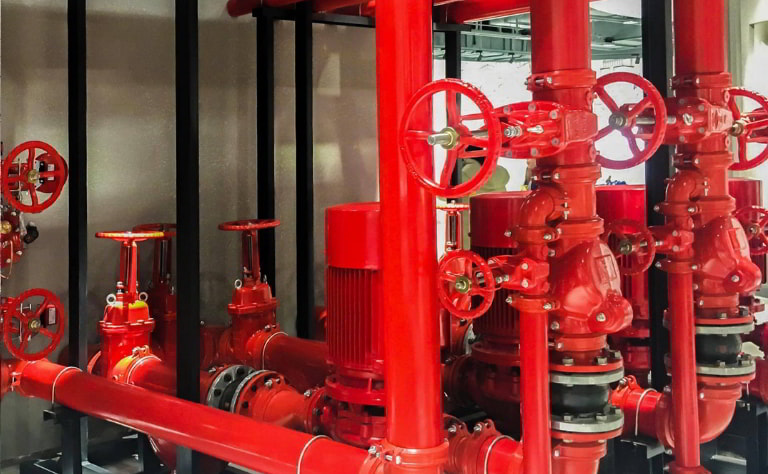

Ứng của van thực tế của van chặn PCCC

  Van cổng chữa cháy được sử dụng tại nhiều vị trí khác nhau trong hệ thống PCCC, chẳng hạn:

• Đường ống cấp nước chữa cháy.
• Trạm bơm PCCC.
• Hệ thống sprinkler.
• Đường ống cấp nước cho họng nước chữa cháy.
• Hệ thống chữa cháy trong nhà máy, kho hàng và khu công nghiệp.
• Tòa nhà cao tầng, trung tâm thương mại, khách sạn.
• Hệ thống cấp nước chữa cháy ngoài trời.
• Các tuyến ống cần phân vùng hoặc cô lập để bảo trì.

  Việc bố trí van cần tuân thủ thiết kế hệ thống để đảm bảo khi có sự cố, nước chữa cháy vẫn được cung cấp đến đúng khu vực cần thiết.

Hướng dẫn chọn van cổng chữa cháy phù hợp

  Để hệ thống PCCC vận hành an toàn, ổn định và đáp ứng yêu cầu nghiệm thu, cần lựa chọn van cổng cần lưu ý các điểm sau:

• Xác định kích thước DN: Chọn van có DN phù hợp với đường ống PCCC và đúng tiêu chuẩn kết nối theo bản vẽ. Không tự ý chọn van lớn hoặc nhỏ hơn đường ống.
• Xác định cấp áp suất: Kiểm tra áp suất thiết kế để chọn van phù hợp như PN10, PN16, PN25 hoặc Class 150/300.
• Chọn vật liệu: Thân gang phù hợp hệ thống PCCC thông thường, thép đúc dùng cho áp suất hoặc nhiệt độ cao, còn inox 304/316 phù hợp môi trường có tính ăn mòn.
• Chọn kiểu van: Chọn van ty nổi khi cần dễ quan sát trạng thái đóng/mở và có đủ không gian lắp đặt, van ty chìm phù hợp với vị trí hạn chế chiều cao hoặc không gian hẹp và van có tín hiệu giám sát khi cần theo dõi trạng thái từ xa.
• Tiêu chuẩn kỹ thuật: Ưu tiên van đạt các tiêu chuẩn PCCC quốc tế như UL, FM hay TCVN để đảm bảo chất lượng, độ bền và độ tin cậy trong quá trình vận hành, đặc biệt khi xảy ra sự cố.

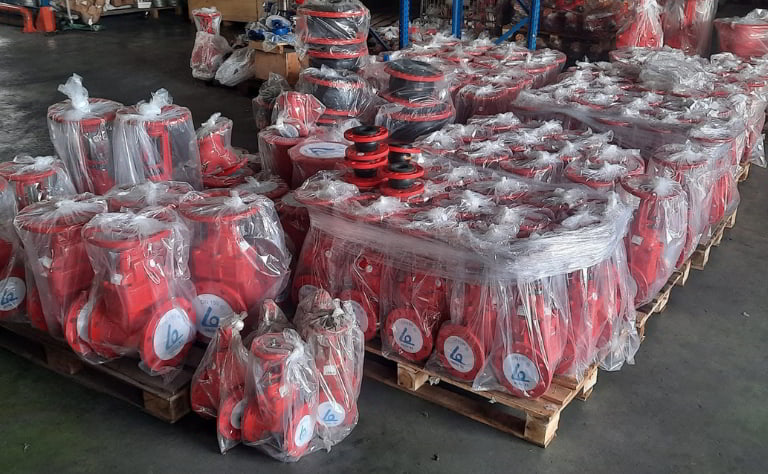

Van công nghiệp Âu Việt – Đơn vị cung cấp van cổng PCCC uy tín
